Ein Ladeschrank für Elektrofahrzeuge kann eine für die Öffentlichkeit zugängliche Bedienklappe, ein nur für Techniker zugängliches Stromversorgungsfach, eine Wartungsklappe für die Kühlung sowie eine Zugangsklappe für die Kabelanschlüsse enthalten. Diese Klappen müssen nicht unbedingt mit denselben Scharnieren ausgestattet sein. Ihre Belastungen, Öffnungswinkel, Witterungseinflüsse, Sicherheitsanforderungen, Dichtungsanforderungen und Wartungsaufgaben können unterschiedlich sein, selbst wenn sie zur selben Ladestation gehören.
Für Ingenieure und Einkäufer bei Erstausrüstern ist die Auswahl Scharniere für Schränke von EV-Ladestationen Man sollte daher bei der Funktion der jeweiligen Schwenktür ansetzen – und nicht bei einer bevorzugten Scharnierausführung, einer Edelstahlsorte, einer Katalog-Belastungsklasse oder dem Marketingnamen des Gehäuses.
Dieser Leitfaden beschreibt einen Arbeitsablauf zur Spezifizierung der einzelnen Türen. Er soll einem OEM dabei helfen, die Schrankarchitektur, die Exposition an öffentlichen Standorten, den Wartungszugang, die Dichtungsgeometrie und die Zulassungsanforderungen in ein Scharnierpaket umzusetzen, das von den Abteilungen Technik, Beschaffung und Qualität sowie vom Scharnierlieferanten geprüft werden kann.
Entscheidungsgrenze
Diese Seite hilft Ihnen bei der Beantwortung einer technischen Frage:
Welche Spezifikationen für Scharniere und welche Zulassungsnachweise sind für jede Zugangstür am Gehäuse einer EV-Ladestation erforderlich?
Es gibt keine allgemeingültige Empfehlung für Scharniere, die für jedes Ladegerät geeignet ist. Eine nach außen gerichtete Bedienklappe, eine hintere Abdeckung für das Leistungsmodul und eine häufig entnommene Filterabdeckung erfordern möglicherweise unterschiedliche Scharnierkonstruktionen.
Anmerkung zum Geltungsbereich: In dieser Anleitung wird davon ausgegangen, dass für das Projekt bereits die allgemeinen Anforderungen an Außengehäuse festgelegt wurden. Für den umfassenderen Ablauf, der Schutzart, Korrosionsbelastung, Türbelastung, Wind, Vibrationen und Befestigungsart abdeckt, verwenden Sie die Allgemeiner Leitfaden zur Auswahl von Scharnieren für Außengehäuse.
Ermitteln Sie die Zugangsbereiche des Schranks, bevor Sie ein Scharnier auswählen
“Zugangsbereich” ist ein praktischer Planungsbegriff, der in diesem Leitfaden verwendet wird. Es handelt sich dabei nicht um eine Zertifizierungskategorie. Sein Zweck besteht darin, Türen danach zu unterscheiden, wer sie öffnet, welche Einrichtungen sich dahinter befinden, wie häufig sie bewegt werden und was passieren kann, wenn sie gewaltsam geöffnet, falsch ausgerichtet oder ungesichert bleiben.
Beginnen Sie die Angebotsanfrage für Scharniere nicht mit einer Zeile, in der “Tür für EV-Ladeschrank” steht. Beginnen Sie stattdessen mit einer Auflistung aller beweglichen Paneele.
| Mögliche Zugangszone | Typische Zugangsbedingungen | Wichtige Fragen zum Scharnier | Befindet sich in der Konzeptphase |
|---|---|---|---|
| Öffentlich zugängliche Kontroll- oder Zahlungskontrollschleuse | Für die Öffentlichkeit sichtbar und zugänglich; wird von autorisiertem Servicepersonal geöffnet | Sind die Stifte oder Befestigungselemente zugänglich? Bleibt die Tür bündig mit dem Schloss und der Dichtung? Ist der Öffnungsweg im Bereich der Benutzer sicher? | Projektspezifisch |
| Leistungsmodul oder Leistungsschalterfach | Zugang nur für Techniker; es kann eine größere, verstärkte Tür verwendet werden | Wie hoch sind die Gesamtmasse und der Schwerpunkt der Tür? Welcher Öffnungswinkel ist für die Wartung des Moduls erforderlich? Beeinflusst eine Verriegelung den Türweg? | Wird noch bestätigt |
| Kühl-, Lüfter- oder Filterblende | Wird möglicherweise häufiger genutzt als der Hauptstromraum | Soll die Blende angebracht bleiben, sich vollständig öffnen lassen oder entfernt werden? Können Kabel, Filter oder Kanäle die Scharnierfunktion beeinträchtigen? | Vorläufig |
| Kabelanschlussfach | In der Regel nur für Techniker; der Zugang kann durch Leitungsrohre und die Kabelführung eingeschränkt sein | Ist der Türschwenkbereich ausreichend groß, ohne dass Kabel, Poller, Wände oder benachbarte Geräte berührt werden? | Wird noch bestätigt |
| Hinter- oder Seitentür | Kann auf eine Wand, eine Fahrspur, einen Parkplatz oder einen für Wartungsarbeiten reservierten Bereich stoßen | Wie groß ist der tatsächliche Wartungsfreiraum? Ist eine abnehmbare Verkleidung sicherer als eine weit aufschwingende Tür? | Projektspezifisch |
Ein Modell mit einem einzigen Scharnier kann zwar für mehr als eine Tür geeignet sein, doch sollte diese Entscheidung erst nach der Überprüfung der Zugangsbereiche getroffen werden. Eine zu frühe Standardisierung kann dazu führen, dass für einen kleinen Wartungsraum ein unnötig komplexes Scharnier verwendet werden muss oder dass eine große, öffentlich zugängliche Tür nicht ausreichend strukturell gesichert oder nicht ausreichend geschützt ist.
Erstellen Sie ein Tür-Eingaberegister, bevor Sie eine Empfehlung anfordern
Der Lieferant kann allein anhand eines Fotos des Ladegeräts, der Gehäusehöhe oder der Materialpräferenz kein endgültiges Scharnier festlegen. Jede Angabe sollte mit einem Verantwortlichen, einer Quelle und einem Status versehen sein, damit vorläufige Annahmen nicht mit freigegebenen Spezifikationen verwechselt werden.
Warum Daten zu Ladestationen für Elektrofahrzeuge in der Angebotsanfragephase oft unvollständig sind
Bei einer netzwerkbasierten Ladeplattform für Elektrofahrzeuge kann es vorkommen, dass die Gehäuse bereits beschafft werden, bevor alle Installationsstandorte endgültig feststehen. Das gleiche Ladegerät-Modell kann später an Standorten wie Straßenrändern, im Einzelhandel, entlang von Autobahnkorridoren, am Arbeitsplatz oder bei Fuhrparks installiert werden, während die Genehmigungen, die Abstimmung mit den Energieversorgern, die Details zur Montage und die örtlichen Witterungsbedingungen noch geklärt werden.
Die praktische Lösung besteht darin, einen geplanten Grundstücksgrenze anstatt darauf zu warten, dass jede Adresse endgültig feststeht. Der OEM kann dann entweder ein Scharnier- und Türdesign anhand der Rahmenbedingungen validieren oder standortspezifische Varianten definieren, wenn eine Konfiguration den gesamten Bereich nicht angemessen abdecken kann. Jede Bedingung außerhalb des genehmigten Rahmens bleibt Wird noch bestätigt vor der Bereitstellung.
| Eingabe | Mindestangaben | Typischer Eigentümer oder Quelle | Erforderlicher Status vor der Freigabe der Probe |
|---|---|---|---|
| Türfunktion | Öffentliche Steuerung, Stromversorgung, Kühlung, Kabelanschluss oder eine andere festgelegte Aufgabe | Systemarchitekt / Maschinenbau | Sofern |
| Gesamtmasse der beweglichen Tür | Die Tür sowie alle Teile, die sich mit ihr bewegen | Mechanische Stückliste oder gewogene Baugruppe | Sofern |
| Schwerpunkt | Abstand von der Scharnierachse zum Schwerpunkt der montierten Tür | CAD-Modell / Maschinenbau | Angegebener oder validierter vorläufiger Wert |
| Geometrie von Tür und Rahmen | Höhe, Breite, Dicke, Rückflansch, Verstärkung und Befestigungsflächen | Veröffentlichte oder kurz vor der Veröffentlichung stehende Zeichnung | Sofern |
| Voraussetzung für die Eröffnung | Mindestbetätigungswinkel, Maximalwinkel, Anschlag und Entnahmerichtung | Service-Engineering / Maschinenbau | Sofern |
| Bedrohungsmodell für öffentlich zugängliche Websites | Erreichbare Stifte, zugängliche Befestigungselemente, Hebelpunkte, Stoßgefahr und zulässige Zugangsmethode | Produktsicherheit / OEM | Projektspezifisch |
| Zielwert für den Schutzgrad des Gehäuses | Vorgeschriebene IP-, NEMA- oder projektbezogene Prüfanforderungen auf Gehäuseebene | Compliance-Engineering | Sofern |
| Umwelt | Einsatz im Innen- und Außenbereich, an der Küste, bei Streusalz, in der Industrie, in feuchter oder staubiger Umgebung sowie in Bereichen, die mit Wasser gereinigt werden | Projektspezifikation | Sofern |
| Geplante Grundstücksbegrenzung | Standorttypen, öffentliche Reichweite, Wind- und Kontaminationsbereiche, Montagebedingungen und Abstandsgrenzen, die durch die gemeinsame Auslegung abgedeckt sind | Standortinhaber oder -betreiber, Projektteam und Ladegerät-Hersteller | Vorbereitend vor der Pilotphase; bereitgestellt vor der Netzausrollung |
| Fahrprofil | Montage im Werk, Inbetriebnahme, routinemäßige Wartung, Zugang zu den Filtern und Störungsbehebung | Wartungsplan / Zuverlässigkeitstechnik | Vorab vor der Probe; vor der Produktion bereitgestellt |
| Beweismittelpaket | Zeichnung, Werkstoff, Oberflächenbeschaffenheit, Prüfverfahren, Abnahmegrenzen und Probenprotokoll | OEM und Zulieferer | Vor der Freigabe der Bestellung festgelegt |
Wählen Sie die Scharnierarchitektur anhand der Zugangs-, Belastungs- und Montagebedingungen aus
Die Scharnierkonstruktion sollte im Hinblick auf die Gehäusestruktur und den Wartungsablauf geprüft werden. Keine Konstruktion ist automatisch die sicherste oder langlebigste, nur weil es sich bei dem Gerät um eine EV-Ladestation handelt.
| Architektur | Möglicher Grund für eine Bewertung | Wichtigste Einschränkungen der Übersichtsarbeit | Genehmigungsnachweis |
|---|---|---|---|
| Außenliegendes Stoß- oder Flächenscharnier | Einfache Montage, Sichtprüfung, direkter Zugang zu den Befestigungselementen und große Auswahl an Größen | Freiliegende Stifte oder Befestigungselemente, lokale Befestigungsspannungen, hervorstehende Teile und Korrosionsherde | Überprüfung der Türbelastung, Überprüfung des Zugangs zu Befestigungselementen, Ausrichtungsbeispiel und Umgebungsnachweise |
| Verdecktes Scharnier | Reduziert die Anzahl der sichtbaren Scharnierbeschläge und sorgt für eine klare, nach außen hin sichtbare Oberfläche | Innenabstand, Begrenzung des Öffnungswinkels, Zugang zu Schweißnähten oder Befestigungselementen, Behinderung durch Dichtungen und schwieriger Austausch | Schnittzeichnung, Umrisskontur, Einbaubeispiel und Überprüfung des Wartungszugangs |
| Durchgehendes Scharnier | Verteilt die Belastung entlang einer hohen Kante und kann dazu beitragen, den Spalt auf der Scharnierseite zu begrenzen | Geradheit der Verlegung, Korrosionspfad über die gesamte Länge, Entwässerung, kumulierte Toleranz und Reparaturverfahren | Montagezeichnung in voller Länge, Ebenheitsprüfung, Korrosionsnachweis und Prüfung der montierten Tür |
| Abnehmbares oder herausnehmbares Scharnier | Ermöglicht das Entfernen einer Verkleidung für kontrollierte Wartungsarbeiten oder den Einbau bei beengten Platzverhältnissen | Risiko eines unbeabsichtigten Abhebens, Unterbrechung von Kabeln und Verbindungen, sichere Hebeverfahren, Handhabung und Ausrichtung bei der Wiedermontage | Ausbauverfahren, Rückhaltevorrichtung, Serviceberechtigung und Überprüfung nach der Nachrüstung |
| Versetztes Scharnier oder Scharnier mit Sondergeometrie | Verschiebt die Tür um eine Dichtung, eine Blende, einen Poller, einen versenkten Rahmen oder eine Außenverkleidung herum | Komplexer Kraftfluss, Quetschstellen, umschlossenes Volumen, Werkzeugausstattung und Toleranzempfindlichkeit | Bewegungsanalyse, Schnittzeichnung, Passformprüfung des Prototyps und Toleranzprüfung |
Wenn ein innenliegendes Scharnier in Betracht gezogen wird, prüfen Sie die verfügbaren Verdeckte Scharnierausführungen für Industrieschränke erst nachdem die interne Einbauhülle und der erforderliche Öffnungsweg festgelegt wurden.
Vandalismusbeständige Begrenzung
Ein verdeckter Stift oder ein unzugängliches Befestigungselement kann zwar eine exponierte Angriffsstelle verringern, doch das Scharnier allein macht den Schrank noch nicht vandalismussicher. Die Steifigkeit der Türkante, Hebelspalten, die Konstruktion des Riegels, der Zugang zum Schloss, Befestigungselemente, die Verstärkung des Rahmens, die Anfälligkeit gegenüber Stößen sowie die Montage sind weiterhin Teil der Sicherheitsbarriere.
Genehmigen Sie kein Scharnier unter Verwendung von Bezeichnungen wie “vandalismussicher” oder “manipulationssicher”, es sei denn, die erforderliche Angriffsmethode, die Belastung, das Werkzeug, die Dauer, die Prüfkonfiguration und die Abnahmekriterien sind dokumentiert.

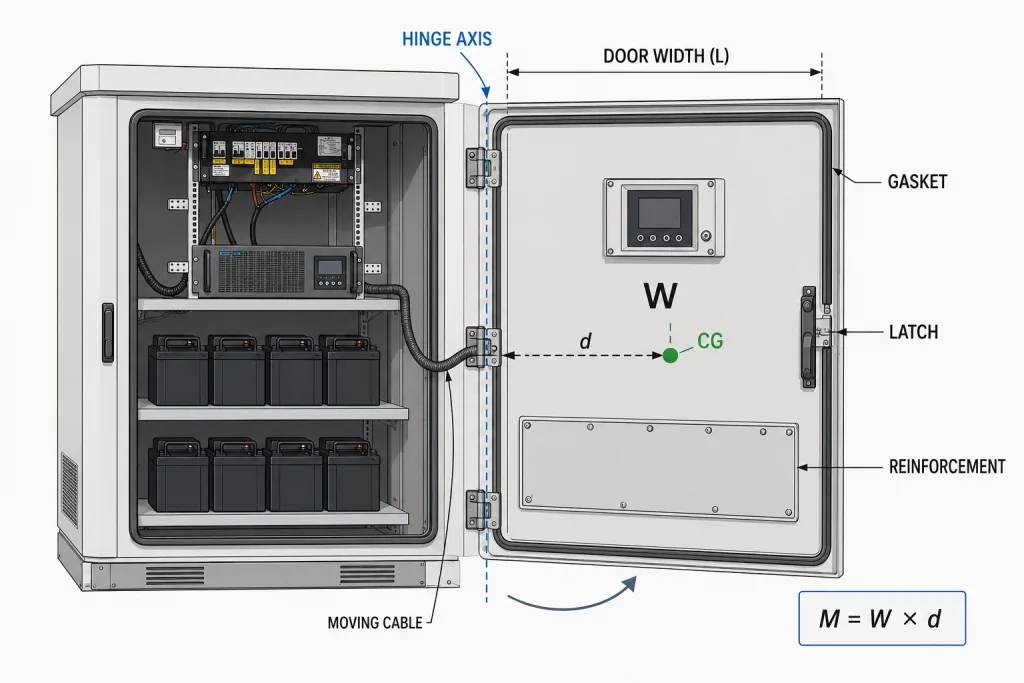

Bestimmen Sie die Größe des Scharniers anhand der kompletten Türbaugruppe
Die relevante Last besteht nicht immer nur aus der blanken Blechtür. Berücksichtigen Sie alle Teile, die sich mit der Tür bewegen: Verstärkungen, Ausstellungs- oder Zahlungsvorrichtungen, Anzeigen, Griffe, Schlösser, Stangen, Filter, Lüfter, Isolierungen, Kabel, Erdungsbänder sowie jegliches projektspezifische Zubehör.
Eine nützliche erste Beziehung lautet:
Türmoment: M = W × d
Wo W ist die Schwerkraftbelastung der gesamten beweglichen Baugruppe und d ist der horizontale Abstand von der Scharnierachse zum Schwerpunkt.
Hierbei handelt es sich um einen allgemeinen mechanischen Zusammenhang, nicht um eine endgültige Scharnierbewertung oder eine Vorschrift für die Produktionszulassung.
Bei der Prüfung der Scharniere müssen außerdem der Abstand zwischen den Scharnieren, die Steifigkeit des Rahmens, das Herausreißen von Befestigungselementen, die Schweißnahtlänge, die Durchbiegung der Tür, die auf die geöffnete Tür einwirkenden Windkräfte sowie die bei der Handhabung oder Wartung auftretenden dynamischen Belastungen berücksichtigt werden.
Verwenden Sie die separate Leitfaden zur Berechnung der Türbelastung und des Schwerpunkts für die vollständige Lademethode. Dieser Artikel zum Thema E-Auto-Laden legt lediglich fest, welche Türdaten bereitgestellt werden müssen und wie sich diese Daten auf die Anwendungsentscheidung auswirken.

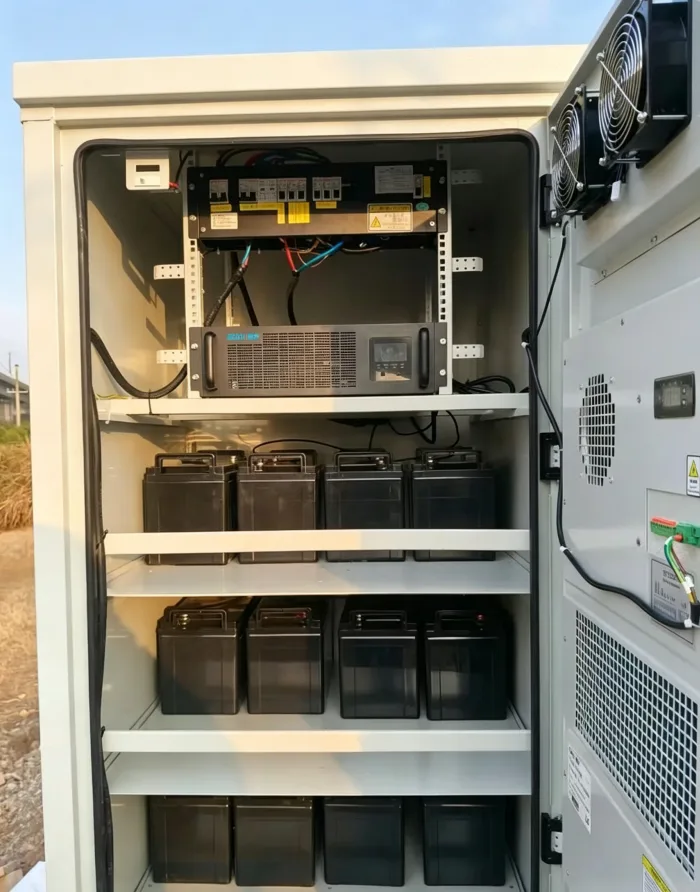

Schützen Sie die Dichtung auf der Scharnierseite, ohne das Scharnier als “IP-zertifiziert” zu bezeichnen”
Das Scharnier beeinflusst zwar die Position der Tür, bestimmt jedoch nicht allein die Schutzart des Gehäuses. Der zu bewertende Bereich umfasst die Tür, den Rahmen, die Dichtung, die Verriegelung, das Scharnier, die Befestigungselemente, Durchführungen, Belüftungsanschlüsse und die Befestigungskonstruktion.
Überprüfen Sie an der Scharnierseite Folgendes:
- Ob die Scharnierachse es ermöglicht, dass sich die Dichtung zusammenpressen lässt, ohne dass sie rollt, schabt oder seitlich gezogen wird
- Ob Befestigungslaschen, Schweißnähte, Muttern oder Halterungen den Dichtungsweg unterbrechen
- Ob sich durch das Durchhängen der Tür der Spalt oben, unten, auf der Scharnierseite oder auf der Schließseite verändert
- Ob sich die Verriegelung einrasten lässt, ohne die Tür anzuheben oder mit Gewalt zu betätigen
- Ob die geschlossene Position nach dem Zyklus und dem Transport weiterhin reproduzierbar ist
- Ob die Entwässerungswege um ein Außenscharnier herum frei bleiben
Grenzen der Standards
| Standard | Worum es dabei geht | Was dies für sich genommen nicht beweist |
|---|---|---|
| IEC 60529 | Klassifizierung des Schutzgrades von Gehäusen gegen Eindringen, feste Fremdkörper, Staub und Wasser | Dies bedeutet nicht, dass ein einzelnes Scharnier für sich genommen die IP-Schutzklasse erfüllt oder dass die langfristige Ausrichtung gewährleistet ist. |
| IEC 62262 | Klassifizierung des Gehäuseschutzes gegen definierte äußere mechanische Einwirkungen anhand von IK-Codes | Dies ist kein automatischer Nachweis für Aufbruchsicherheit, Schließsicherheit oder die Haltekraft der Scharnierstifte. |
| ISO 9227 | Salzsprühtestgeräte, Reagenzien, Verfahren und Regelung der Kammerumgebung | Dadurch werden weder die Einwirkungsdauer noch die Lebensdauer noch die Projektabnahmegrenze automatisch festgelegt. |
Der OEM sollte angeben, welche Gehäusekonfiguration getestet wurde, welche Türposition verwendet wurde, ob das Prüfmuster vor dem Test einem Zyklus unterzogen wurde und was als Fehler gilt. Ein Materialzertifikat des Lieferanten oder ein Salznebel-Prüfbericht ersetzt nicht die vollständige Validierung des Gehäuses.
Legen Sie ein Paket zur Korrosionsnachweisführung fest, nicht nur “Edelstahl verwenden”
Die Materialauswahl muss unter Berücksichtigung der gesamten Baugruppe und der tatsächlichen Einsatzbedingungen erfolgen. Der Scharnierkörper, der Bolzen, die Buchsen, die Schrauben, die Unterlegscheiben, die Schweißnähte, die Beschichtungskanten, das Türmaterial, das Rahmenmaterial und die Wasserauffangwege können sich unterschiedlich verhalten, selbst wenn das Hauptflügelblatt aus Edelstahl besteht.
| Beweisfeld | Was sollte angegeben werden? | Verantwortliche Stelle |
|---|---|---|
| Grundmaterial | Tatsächliche Güteklasse oder Legierung für Blatt, Bolzen, Welle und kritische Bauteile | Anbieter |
| Oberflächenbeschaffenheit | Galvanisieren, Passivieren, Beschichten, Polieren, Lackieren oder andere Behandlungen | Anbieter |
| Befestigungssystem | Material, Beschichtung, Unterlegscheibe, Gewindebehandlung und Kompatibilität mit dem Gehäuse | OEM und Zulieferer |
| Belichtungsbedingungen | Allgemeine Außenbereiche, Küstengebiete, Streusalz, industrielle Verschmutzung, Feuchtigkeit oder Parkhäuser | OEM / Projektspezifikation |
| Prüfverfahren | Standard, Probenvorbereitung, Belichtungszeit, Ausrichtung und Auswertung nach dem Test | OEM-Anforderungen und Lieferantenbericht |
| Abnahmekriterien | Zulässige optische Veränderungen, roter Rost, Lochfraß, Funktionsverlust oder Festfressen von Befestigungselementen | OEM |
| Rückverfolgbarkeit von Berichten | Modell, gegebenenfalls Materialcharge, Datum, Labor und Berichtsnummer | Anbieter |
Für die Entscheidung über das Grundmaterial verwenden Sie das separate Leitfaden zum Material von Scharnieren für den Außenbereich: 304 vs. 316. Auf dieser Seite wird der vollständige Vergleich der Edelstahlsorten nicht erneut aufgeführt.

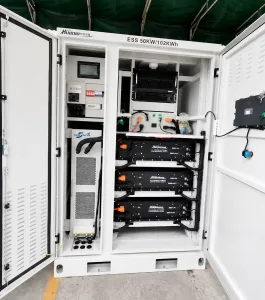

Überprüfen Sie die Öffnungsgeometrie und den Servicebereich des Technikers
Ein Scharnier kann zwar die Tür tragen, dennoch für den jeweiligen Einsatzzweck ungeeignet sein, wenn der Techniker das Gerät nicht sicher erreichen kann. Der Öffnungswinkel sollte sich nach der jeweiligen Wartungsaufgabe richten und nicht anhand des im Katalog angegebenen Maximalwerts ausgewählt werden.
- Bestimmen Sie den Servicevorgang. Geben Sie an, welche Komponente durch die Tür geprüft, ausgebaut, angeschlossen oder ausgetauscht wird.
- Bestimmen Sie den kleinsten nutzbaren Winkel. Geben Sie den Techniker, die Werkzeuge, den Hebeweg und den Weg zum Ausbau der Komponente an.
- Überprüfen Sie das gesamte Durchströmungsvolumen. Dazu gehören Poller, Mauern, geparkte Fahrzeuge, angrenzende Zapfsäulen, Bordsteine, Kabelhalterungen und Absperrungen.
- Behalte die offene Tür im Auge. Stellen Sie fest, ob bei Installationen im Freien oder an schrägen Flächen eine Arretierung, eine Halterung, eine Feststellung, eine Sicherung oder eine separate Stütze erforderlich ist.
- Umzugsdienste prüfen. Überprüfen Sie die Verbindungsbänder, die Verkabelung, die Displaykabel, die Verriegelungen und die Erdungsleiter während des gesamten Bewegungsablaufs.
- Legen Sie die Bedingungen für die Entfernung fest. Bei Konstruktionen mit abnehmbarer Tür ist anzugeben, wer die Tür entfernen darf, wie die elektrischen Anschlüsse getrennt werden und wie die Tür abgestützt wird.
“Öffnungswinkel von 120 Grad” ist keine vollständige Anforderung. Eine aussagekräftige Spezifikation erläutert, warum dieser Winkel erforderlich ist, was durch die Öffnung hindurchpassen muss und was verhindert, dass die Tür gegen in der Nähe befindliche Geräte stößt.
Unvollständige Spezifikationen, die ein Genehmigungsrisiko darstellen
| Unvollständige Anfrage | Warum dies nicht ausreicht | Korrekte Bestätigung |
|---|---|---|
| “Ich brauche ein robustes Scharnier für eine EV-Ladestation” | Keine Anforderungen hinsichtlich Türbelastung, Geometrie, Befestigungskonstruktion, Zugangsbereich oder Nachweisführung | Geben Sie die Gesamtmasse der beweglichen Teile, den Schwerpunkt, die Türgröße, die Scharnierpositionen und die Einsatzumgebung an. |
| “Verwenden Sie aus Sicherheitsgründen ein verdecktes Scharnier.” | Die Tarnung sagt nichts über die Angriffsmethode, den Innenabstand, die Beladung oder die Einsatzfähigkeit aus | Festlegung der zugänglichen Angriffspunkte, der erforderlichen Öffnung, des Einbauraums und eines Beispiels für eine Abnahmeprüfung |
| “Muss der Schutzklasse IP66 entsprechen” | Die IP-Schutzart gilt für die gesamte Gehäusebaugruppe, nicht nur für das Scharnier allein | Geben Sie die Testkonfiguration des Gehäuses, die Dichtung, den Verschluss, die Zyklusbedingungen und die Abnahmekriterien nach dem Test an. |
| “Verwenden Sie Edelstahl 316” | Enthält keine Angaben zu Stiften, Befestigungselementen, Oberflächenbeschaffenheit, Schweißnähten, Entwässerung oder Korrosionsprüfergebnissen | Geben Sie das vollständige Materialsystem und den gewünschten Bericht an |
| “Für jede Tür das gleiche Scharnier” | Verschiedene Zugriffszonen können unterschiedliche Auslastungen, Sicherheitsgrenzen und Dienstfrequenzen aufweisen. | Die Standardisierung erst nach einem Vergleich aller beweglichen Paneele genehmigen |
| “Der Lieferant muss die Vandalismusbeständigkeit bestätigen” | Es wurden weder Angriffswerkzeug, Last, Ort, Dauer noch Ausfallkriterium definiert | Der OEM stellt das Bedrohungs- und Akzeptanzmodell bereit; der Zulieferer bestätigt die verfügbaren Nachweise und die Geometrie |
| “Die Probe sieht gut aus” | Das äußere Erscheinungsbild sagt nichts über die Beladung, die Wiederholgenauigkeit der Versiegelung, die Zyklusleistung oder die Produktionskonsistenz aus. | Verwenden Sie eine dokumentierte Checkliste zur Musterfreigabe für eine repräsentative Schrankmontage |
Anwendungsszenario für Verbundwerkstoffe: Ein Ladegerät, drei Anforderungen an die Türen
Hierbei handelt es sich um ein fiktives technisches Szenario, das zur Veranschaulichung der Auswahllogik erstellt wurde. Es handelt sich weder um eine Kundenprojektdokumentation noch um einen Produkttestbericht.
Betrachten Sie einen freistehenden öffentlichen Gleichstrom-Ladeschrank mit drei beweglichen Paneelen. Genaue Abmessungen, Gewichte, Nennwerte und Zulassungsgrenzen wurden bewusst nicht angegeben, da diese Werte aus dem Projekt stammen müssen.
| Tür | Projektstatus | Vorläufige Scharnierrichtung | Es fehlen noch Beweise |
|---|---|---|---|
| Tür A: Öffentlicher Zugang zur Steuerung und Bezahlung | Sichtbare Außenfläche; zugelassener Servicezugang; bei geschlossenem Zustand für die Öffentlichkeit zugänglich | Prüfen Sie verdeckte oder innenliegende Befestigungselemente, um die Anzahl freiliegender Stifte und Befestigungselemente zu reduzieren | Bedrohungsmodell, Zeichnung des Innenabstands, Schlossinteraktion, Öffnungsbewegung und Aufprallkonfiguration |
| Tür B: Hinterer Technikraum | Größere, verstärkte Techniker-Tür; Zugangsbeschränkung; rundum abgedichtet | Bewertung mehrerer struktureller Gelenke oder verteilter Auflager auf der Grundlage einer vollständigen Last- und Spaltkontrolle | Belastungsberechnung, Rahmensteifigkeit, Dichtung auf der Scharnierseite, Windsicherung und Test mit einer repräsentativen Tür |
| Tür C: Untere Filter-Wartungsklappe | Kleinere Anlage mit häufigeren planmäßigen Wartungsarbeiten | Je nach Art des Filterausbaus sollten kompakte feststehende Scharniere oder eine abnehmbare Befestigungsvorrichtung in Betracht gezogen werden | Serviceablauf, Demontagegenehmigung, Freigabe der Kabel, Handhabung und Wiederholbarkeit der Neuinstallation |
Die vorläufige Entscheidung lautet nicht: “Überall verdeckte Scharniere verwenden.” Die Entscheidung besteht darin, jeder Zugangszone eine Architektur zuzuweisen und die Planung dann so lange zurückzustellen, bis die Nachweise hinsichtlich Belastung, lichten Maß, Dichtheit, Sicherheit und Wartung vollständig vorliegen.
Validierung eines „One-Hinge“-Designs in einem standortübergreifenden Ladenetzwerk
Ein Scharnier, das an einer Pilot-Ladestation gut funktioniert, lässt nicht automatisch auf alle Standorte eines Netzausbaus schließen. Eine Ladeplattform kann an mehreren Standorten mit unterschiedlichen Bedingungen hinsichtlich öffentlicher Zugänglichkeit, Windbelastung, Verschmutzung, Montagebedingungen, Korrosionsrisiken und Wartungsbeschränkungen eingesetzt werden, auch wenn die Teilenummern des Gehäuses und des Scharniers unverändert bleiben.
| Standorttyp | Bedingungen, die von denen des Pilotprojekts abweichen können | Was vor einer breiteren Einführung zu prüfen ist |
|---|---|---|
| Städtischer Straßenrand | Größere öffentliche Reichweite, Kontakt zu Fußgängern, begrenzter Servicebereich oder Verschmutzung der örtlichen Straßen | Zugängliche Stifte, Befestigungselemente, Hebelspalten, Türdichtung und Arbeitsraum für den Techniker |
| Parkplätze für den Einzelhandel oder am Arbeitsplatz | Fahrzeugnähe, Bordsteine, Radstopper, Begrünung und variable Fußgängerzugänge | Freiraum beim Öffnen der Tür und mögliche Berührung mit in der Nähe befindlichen Objekten auf dem Gelände |
| Lage an einer Autobahn oder einem Verkehrskorridor | Möglicherweise stärkere Windbelastung, Streusalz, Luftverschmutzung und Temperaturschwankungen | Projektbezogene Windverhältnisse, Sicherung gegen das Öffnen der Türen, Entwässerung und standortspezifische Korrosionsanzeichen |
| Fuhrpark- oder Depotgelände | Eingeschränkter öffentlicher Zugang, jedoch unterschiedliche Anforderungen hinsichtlich Betriebszeit, Wartung und Zugang für Techniker | Legen Sie die Schranktürzyklen anhand des Wartungsplans fest – nicht anhand der Ladehäufigkeit des Fahrzeugs. |
In der Praxis bedeutet dies, dass die Aussage “Das Scharnier wurde am Pilotstandort bestanden” nicht dasselbe ist wie die Aussage “Das Scharnier ist für das Netzwerk validiert”. Der Einführungsplan sollte den durch den Pilotstandort repräsentierten Standortrahmen festlegen, etwaige standortspezifische Varianten definieren und eine gesonderte Überprüfung für Standorte vorschreiben, die außerhalb der genehmigten Bedingungen liegen.
Validierung am Pilotstandort vs. Genehmigung für die netzwerkweite Einführung
Die Zulassung eines Scharniers für eine Pilot-Ladestation und die Zulassung desselben Scharniers für den flächendeckenden Ausbau eines Netzwerks an mehreren Standorten sind nicht dasselbe, selbst wenn die Hardware identisch ist. Der Unterschied liegt in der Bandbreite der Bedingungen, die durch die vorliegenden Nachweise abgedeckt sind.
| Bühne | Was damit bestätigt werden kann | Was es allein nicht bestätigen kann |
|---|---|---|
| Installation am Pilotstandort | Passform, Öffnungsspielraum, Verriegelung, Einbaustörungen und anfängliches Verhalten des Schranks | Andere Einsatzumgebungen oder langfristige Haltbarkeit |
| Festgelegter Beobachtungszeitraum für den Pilotversuch | Anfängliche Probleme im Einsatz wie Verschmutzung, Bewegung von Befestigungselementen, schwieriger Zugang oder sich ändernde Ausrichtung | Gesamte Lebensdauer, langfristige Korrosionsbeständigkeit oder Nennzykluslebensdauer |
| Genehmigung des Netzausbaus | Ob Zeichnungen, Laborergebnisse, Beobachtungen der Testpiloten und die genehmigten Standortparameter die geplante Einführung stützen | Zukünftige Standorte, die außerhalb des genehmigten Rahmens liegen |
Ein Pilotversuch ergänzt – ersetzt jedoch nicht – festgelegte Laborzyklen, Korrosionsnachweise, Gehäusetests, die Prüfung von Konstruktionszeichnungen und Produktionskontrollen. Der Beobachtungszeitraum und die Abnahmekriterien sollten projektspezifisch festgelegt werden und nicht lediglich als “Wochen” oder “Monate” beschrieben werden.”
Ein häufiger Fehler besteht darin, eine erfolgreiche Pilotinstallation als Beweis dafür anzusehen, dass das Scharnier für das gesamte Netzwerk einsatzbereit ist, ohne zu prüfen, ob die Pilotinstallation die Randbedingungen des Ausrollplans widerspiegelt. Eine Installation in einem geschützten Depot deckt beispielsweise für sich genommen nicht die Bedingungen an einem exponierten Korridorstandort ab, an dem andere Windverhältnisse, Verschmutzungsgrade oder Zugangsbedingungen für die Öffentlichkeit herrschen.
Standortbetreiber oder -verwalter, Ladegerät-OEM und Scharnierlieferant: Wer bestätigt was?
An Projekten zum Laden von Elektrofahrzeugen können Standortbesitzer, Standortbetreiber, Betreiber von Ladenetzwerken, Flottenbetreiber, EPC-Auftragnehmer, Hersteller von Ladegeräten und Hardware-Lieferanten beteiligt sein. Die genaue geschäftliche Struktur variiert, doch standortspezifische Angaben müssen von der Partei stammen, die diese tatsächlich kontrolliert oder überprüft, anstatt vom Hauptlieferanten angenommen zu werden.
| Der Eigentümer, Betreiber, Host oder das Projektteam der Website bestätigt | Der Hersteller des Ladegeräts bestätigt | Scharnierlieferant bestätigt |
|---|---|---|
| Standortart, Installationsumgebung, Befestigungsfundament und physikalische Einschränkungen in der Umgebung | Geometrie von Tür und Scharnier, Befestigungsbereich und Anforderungen an die Öffnung | Angegebene Werkstoffe, Oberflächenbeschaffenheit sowie vorhandene Zyklusspuren oder Korrosionsspuren |
| Richtlinien zum öffentlichen Zugang und etwaige standortspezifische Sicherheitsanforderungen | Gesamtmasse und Schwerpunkt der beweglichen Tür | In der Produktzeichnung angegebene Fertigungstoleranzen |
| Parkgeometrie, erforderliche Freiräume und geltende projektbezogene oder genehmigungsrechtliche Auflagen | Schutzziel des Gehäuses, Dichtungsführung und Verriegelungsanordnung | Musterlieferung, empfohlene Standardmontage und Produktionskapazität |
| Geplanter Standortbereich für die Einführung und Bedingungen, die den genehmigten Standortrahmen definieren | Serviceablauf, Technikerzugang, Zyklusprofil und Variantenregeln | Für die vorgeschlagene Konfiguration liegen nachvollziehbare Berichte und Belege vor |
Wenn diese Rollen verschiedenen Unternehmen zugeordnet sind, sollten Angaben wie “Standard-Außenstandort”, “eingeschränkter öffentlicher Zugang” oder “ausreichender Wartungsfreiraum” auf die Partei zurückgeführt werden, die den Zustand kontrolliert oder überprüft. Vom Scharnierlieferanten sollte nicht erwartet werden, dass er allein anhand einer Schaltschrankzeichnung Rückschlüsse auf die Geometrie des Standorts oder auf mögliche Gefahren zieht.

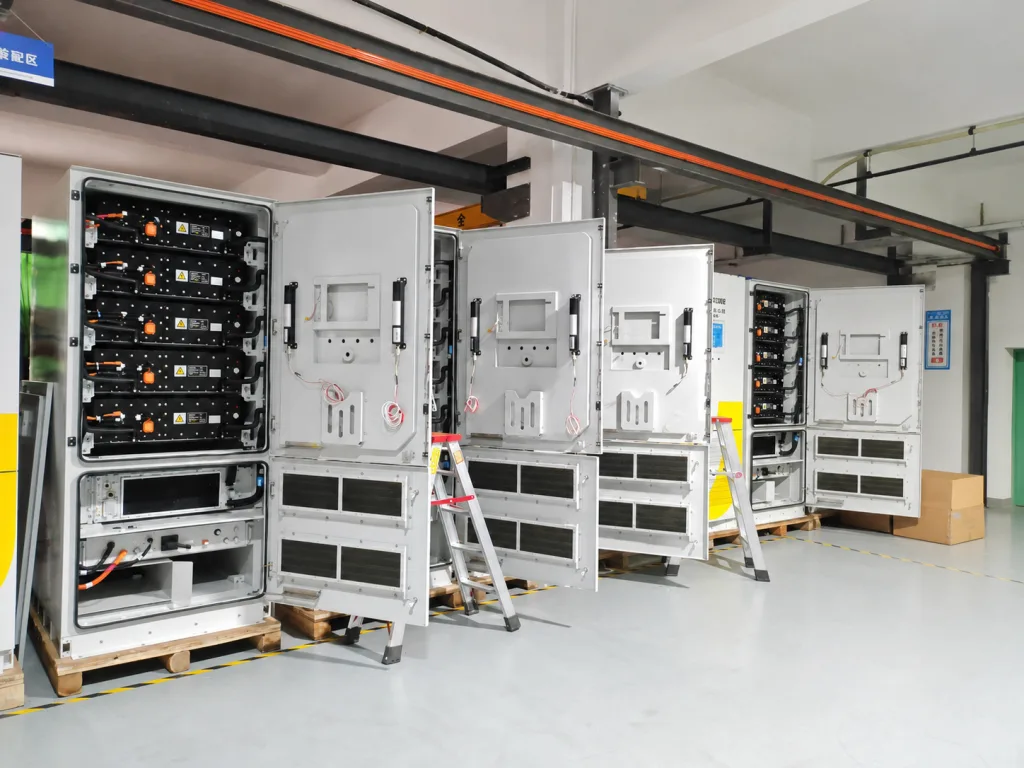

Checkliste für die Vorproduktion: Scharniere für Schränke von EV-Ladestationen
- Jede bewegliche Tür und jede abnehmbare Verkleidung verfügt über eine festgelegte Zugangsbereichs-ID.
- Die gesamte bewegte Masse und der Schwerpunkt werden erfasst.
- Der Befestigungsabschnitt auf der Scharnierseite und die Verstärkung sind in einer Zeichnung dargestellt.
- Der erforderliche Öffnungswinkel hängt mit einer konkreten Wartungsmaßnahme zusammen.
- Die durchgehende Türdichtung umgeht Personen, Poller, Fahrzeuge, Wände, Kabel und angrenzende Geräte.
- Der Dichtungsverlauf wird weder durch Scharnierbeschläge noch durch Befestigungselemente unterbrochen.
- Die Verriegelung rastet ein, ohne dass die Tür angehoben, verdreht oder mit Gewalt bewegt werden muss.
- Öffentlich zugängliche Stifte, Befestigungselemente und Hebelstellen wurden überprüft.
- Material, Oberflächenbeschaffenheit, Befestigungselemente, Anzeichen von Korrosion und Abnahmekriterien werden dokumentiert.
- IP-, IK- oder NEMA-Schutzklassen werden der geprüften Gehäusebaugruppe zugeordnet, nicht dem Scharnier allein.
- Der genehmigte Standortrahmen sowie etwaige standortspezifische Auslösebedingungen sind dokumentiert.
- Vor der Produktionsfreigabe wurde eine repräsentative Schrankprobe geprüft.
- Die freigegebene Zeichnung, das Prüfverfahren und der Prozess für technische Änderungen sind festgelegt.
Häufig gestellte Fragen
Sind verdeckte Scharniere für öffentliche Ladeschränke für Elektrofahrzeuge immer die bessere Wahl?
Nein. Verdeckte Scharniere können zwar den Zugang zu äußeren Stiften oder Befestigungselementen erschweren, erfordern jedoch auch ausreichend Innenabstand, einen kompatiblen Dichtungsweg, eine angemessene Lastabtragung sowie eine praktikable Wartungs- und Austauschmethode. Die gesamte Tür und die Sicherheitsbarriere müssen überprüft werden.
Kann ein einzelnes Scharnier eine IP- oder IK-Schutzklasse aufweisen?
Die IP- oder IK-Schutzklasse gilt für die geprüfte Gehäusekonfiguration. Das Scharnier kann zwar die Ausrichtung, das Stoßverhalten, die Freilegung der Befestigungselemente und den Kontakt der Dichtung beeinflussen, doch müssen Tür, Rahmen, Verriegelung, Dichtung, Durchführungen und Befestigungsstruktur als komplette Baugruppe bewertet werden.
Welche Informationen sind erforderlich, bevor ein Lieferant ein Scharnier für einen Ladeschrank für Elektrofahrzeuge empfehlen kann?
Legen Sie die Zugangsbereichsfunktion, die Gesamtmasse der beweglichen Tür, den Schwerpunkt, Zeichnungen der Tür und des Rahmens, den Befestigungsquerschnitt der Scharniere, den Öffnungswinkel, den Dichtungsverlauf, die Position der Verriegelung, die Umgebungsbedingungen, die Annahmen zu Gefahren an öffentlich zugänglichen Orten, das Zyklusprofil sowie die erforderlichen Nachweise vor.
Sollte an jeder Tür einer EV-Ladestation ein und dasselbe Scharnierdesign verwendet werden?
Erst nachdem jede Tür geprüft wurde. Öffentliche Kontrolltüren, große Türen für die Stromversorgung, Kühlpaneele und Kabeldurchführungstüren können unterschiedliche Belastungen, Zugangsfrequenzen, Dichtungsgeometrien, Freiräume und Sicherheitsanforderungen aufweisen. Die Standardisierung sollte sich am Türvergleich orientieren, anstatt diesen zu ersetzen.
Bedeutet die Bewilligung einer Pilot-Ladestation, dass die Ladestation für das gesamte Netz zugelassen ist?
Nicht automatisch. Ein Pilotstandort dient dazu, die Eignung der Installation und das anfängliche Verhalten im Feld unter den spezifischen Bedingungen dieses Standorts zu bestätigen. Er allein ist jedoch kein Beweis für die langfristige Lebensdauer, die Korrosionsbeständigkeit oder die Eignung für jeden geplanten Standort. Die Netzgenehmigung sollte Laborergebnisse, den genehmigten Standortbereich, Beobachtungen aus dem Pilotbetrieb sowie eine separate Prüfung von Standorten außerhalb dieses Bereichs berücksichtigen.
Freigabeverfahren: Jede Türzone genehmigen, nicht nur ein einzelnes Scharnier
Scharniere für Schränke von EV-Ladestationen sind erst dann zur Freigabe bereit, wenn die Zugangszone, die vollständige Belastung der beweglichen Tür, die Befestigungskonstruktion, der Öffnungsbereich, der Dichtungsverlauf, das Zusammenspiel der Verriegelungen, der genehmigte Aufstellungsbereich, die öffentliche Sichtbarkeit und die erforderlichen Nachweise auf dieselbe Zeichnungsrevision bezogen sind.
Wenn ein Scharniermodell ausgewählt wurde, die Türfunktion, die Gefahrengrenze, die Musterkonfiguration oder die Abnahmekriterien jedoch weiterhin den Status “Noch zu bestätigen” haben, handelt es sich bei dem Projekt um ein in Frage kommendes Bauteil – nicht um ein zugelassenes Scharniersystem.
Die abschließende Übergabe sollte es den Abteilungen Technik, Beschaffung und Qualitätssicherung sowie dem Lieferanten ermöglichen, dieselben Fragen zu beantworten: Für welche Tür ist dieses Scharnier bestimmt, welche Anforderungen muss es erfüllen und welche Nachweise sind erforderlich, um es für die Produktion freizugeben?
Reichen Sie das Paket „Door-Zone“ und „Site-Envelope“ ein
Senden Sie HTAN die Liste der Türbereiche, die Gesamtmasse, die Lage des Schwerpunkts, den Einbauabschnitt, die Anforderungen an die Öffnung, die Anordnung von Dichtungen und Verriegelungen, den geplanten Einbauraum, die Bedingungen der öffentlichen Sichtbarkeit sowie die erforderlichen Genehmigungsnachweise.
