Cuando es necesario mantener abierta la tapa o cubierta superior de un armario, existen dos mecanismos que realizan esta función de formas diferentes. Un soporte telescópico para tapas se extiende y se retrae a lo largo de una varilla deslizante, lo que proporciona un recorrido de apertura largo y suave, ideal para tapas grandes o pesadas. Un soporte de doble pliegue para tapas es un brazo articulado que se pliega hasta quedar plano cuando la tapa está cerrada y se despliega para mantenerla abierta, ocupando muy poco espacio cuando está guardado. Ambos mantienen la tapa abierta de forma segura, pero se adaptan a diferentes tipos de tapas, y la elección depende de hasta dónde se abre la tapa y de cuánto espacio hay para el mecanismo cuando está cerrada.
Esta guía compara los mecanismos de sujeción telescópicos y los de doble pliegue para tapas de recintos en función de la carrera de apertura, el espacio ocupado cuando están plegados, el peso de la tapa y los casos en los que cada uno resulta más adecuado. Se centra en estos dos tipos de mecanismos, y no en la comparación entre los de fricción y los de resorte-amortiguador, ni en la selección general de mecanismos de sujeción para tapas, temas que se tratan por separado.
Pregunta fundamental
¿Es necesario que la cubierta tenga un recorrido de apertura largo o que ocupe el menor espacio posible una vez plegada?
Diferencia principal
Telescópico = recorrido de deslizamiento largo. Plegable = se pliega hasta quedar plano y compacto cuando está cerrado.
Siguiente paso
Comprueba el ángulo de apertura necesario y el espacio que hay detrás de la tapa cerrada.
Principales conclusiones
- Un soporte telescópico para la tapa se desliza a lo largo de una varilla, lo que permite un recorrido de apertura largo y suave, ideal para tapas grandes o pesadas.
- Un soporte de doble pliegue para tapas es un brazo articulado que se pliega hasta quedar plano cuando está cerrado, por lo que ocupa muy poco espacio en un recinto poco profundo.
- Elige el modelo telescópico para ángulos de apertura amplios y cubiertas más pesadas; elige el modelo de doble pliegue cuando el espacio para plegarlo sea reducido o la cubierta sea más ligera.
- Los factores decisivos son el recorrido de apertura y el espacio disponible detrás de la tapa cerrada, no la tapa en sí misma.
Respuesta rápida: ¿Telescópico o plegable?
| Si la portada… | Una mejor opción | Por qué |
|---|---|---|
| Debe abrirse bien y tener un recorrido largo | Soporte telescópico para la tapa | La varilla deslizante permite un recorrido largo y suave |
| Se asienta sobre una estructura poco profunda con escaso espacio interior | Soporte doble para la tapa | Se pliega completamente cuando está cerrado |
| ¿Es grande o pesado? | Soporte telescópico para la tapa | La varilla soporta una carga mayor a lo largo de su recorrido |
| Es ligero y se abre un poco | Soporte doble para la tapa | Más sencillo, más compacto y más económico |
| Debe mantener un perfil limpio, compacto y cerrado | Soporte doble para la tapa | El brazo se pliega para no estorbar |
En resumen, los tirantes telescópicos para tapas destacan por su recorrido de apertura y su capacidad para soportar tapas más grandes, mientras que los tirantes de doble pliegue destacan por su tamaño compacto una vez plegados y su sencillez para recintos poco profundos. El recorrido de apertura y el espacio disponible detrás de la tapa cerrada suelen ser factores decisivos.

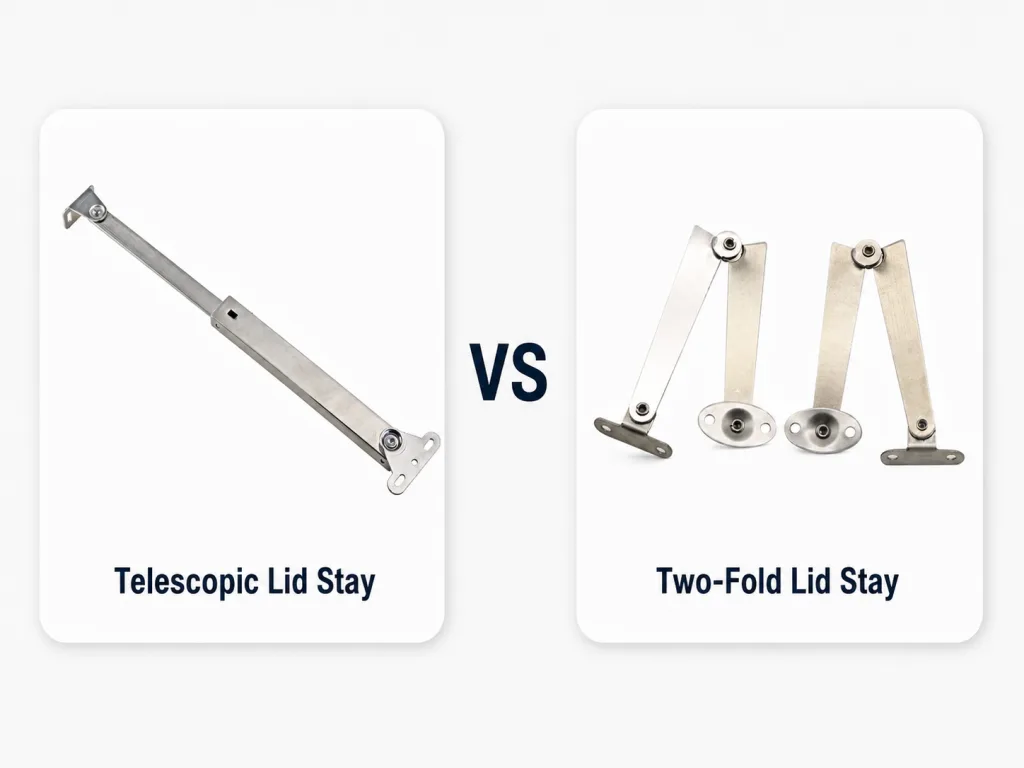

En qué consiste cada tipo
Soporte telescópico para la tapa
Utiliza una varilla deslizante que se extiende y se retrae para guiar la cubierta a lo largo de un recorrido de apertura prolongado. Dado que la varilla sostiene la cubierta a lo largo de ese recorrido, resulta adecuada para cubiertas superiores grandes o pesadas que se abren ampliamente. Requiere espacio para que la varilla se extienda, pero ofrece un desplazamiento guiado y suave a lo largo de una carrera prolongada.
Soporte doble para la tapa
Un soporte de doble pliegue para tapas, también denominado brazo de soporte plegable, es un brazo articulado con una bisagra central que se pliega hasta quedar plano cuando la tapa está cerrada y se despliega para mantenerla abierta. Su principal ventaja es su tamaño muy compacto una vez plegado, lo que lo hace adecuado para recintos poco profundos con escaso espacio libre interior. Es sencillo y económico, aunque su recorrido de apertura y su capacidad de carga son más limitados que los de una varilla telescópica.
En el siguiente documento se describe toda la gama de tipos de soportes para tapas y cómo se montan: Guía completa sobre los soportes para tapas.
Espacio abierto frente a espacio plegado: la diferencia fundamental
La disyuntiva fundamental se da entre la amplitud de apertura y el tamaño plegado. Un soporte telescópico para la tapa está diseñado para viajar: la varilla deslizante desplaza la tapa a lo largo de una carrera larga y controlada y la sostiene durante todo el recorrido, que es precisamente lo que necesita una tapa superior grande que se abre en un ángulo amplio. El inconveniente es que la varilla necesita espacio para extenderse, por lo que el mecanismo resulta menos compacto cuando está cerrado.
El soporte de doble pliegue de la tapa está diseñado para ofrecer un tamaño compacto: el brazo articulado se pliega hasta quedar casi a ras de la carcasa cuando la tapa está cerrada, por lo que cabe en espacios con poco espacio libre interior. A cambio, la carrera de apertura es más corta y, por lo general, la capacidad de carga es menor que la de una varilla telescópica. Por lo tanto, la elección no se basa tanto en cuál es mejor, sino más bien en si la prioridad es la amplitud de apertura de la tapa o el espacio que ocupa el mecanismo cuando está cerrado.

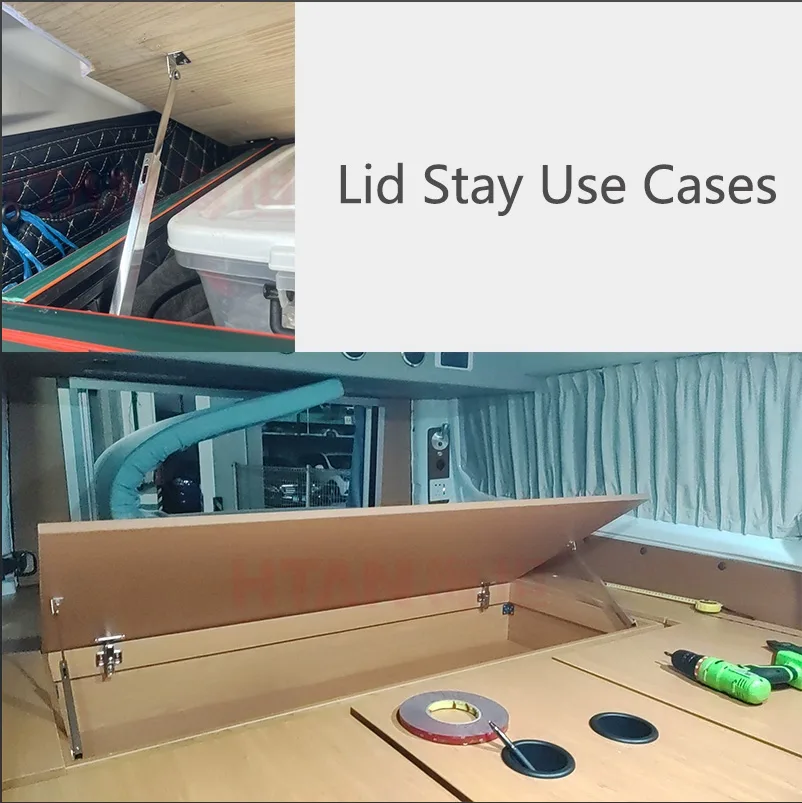

Peso de la cubierta, coste y dónde encaja cada una
Los soportes telescópicos para tapas suelen ser adecuados para tapas más pesadas y armarios de mayores dimensiones. La varilla deslizante puede soportar una mayor carga a lo largo de su recorrido, por lo que resulta ideal para una tapa superior de acero pesada en un armario industrial que se abre ampliamente. Son más caros y requieren espacio libre para la varilla, pero ofrecen el recorrido y la resistencia que requiere una tapa grande.
Los soportes de doble pliegue suelen ser adecuados para cubiertas más ligeras, cajas poco profundas y proyectos en los que el coste es un factor importante. El brazo plegable es sencillo, compacto y económico, por lo que resulta adecuado para recintos más pequeños, cajas de instrumentos y cubiertas que se abren ligeramente. Para una cubierta ligera en la que el espacio de plegado es más importante que el recorrido, el brazo de doble pliegue suele ser la mejor opción. Sea cual sea el mecanismo que elijas, debe adaptarse al tamaño de la cubierta; el método para calcular las dimensiones se encuentra en la guía de Cálculo del par de apriete para los soportes de la tapa.
Cómo tomar una decisión
Empieza por el recorrido de apertura y el espacio de plegado; a continuación, evalúa el peso de la cubierta y el coste:
| Pregunta | Apunta a… |
|---|---|
| ¿Es necesario que la tapa se abra completamente y tenga un recorrido largo? | Soporte telescópico para la tapa |
| ¿El espacio interior detrás de la tapa cerrada es muy reducido? | Soporte doble para la tapa |
| ¿La funda es grande o pesada? | Soporte telescópico para la tapa |
| ¿Son la ligereza y el precio de la funda aspectos prioritarios? | Soporte doble para la tapa |
| ¿El mecanismo debe seguir siendo compacto cuando está cerrado? | Soporte doble para la tapa |
En realidad, la elección depende de si se da prioridad a la facilidad de transporte o a un tamaño compacto una vez plegado, y de ahí en adelante hay que confirmar que el mecanismo se adapta al peso de la cubierta. Si el cierre suave también es importante, la cuestión de si el soporte debe facilitar el cierre de la cubierta es un tema aparte, que se aborda en la comparación de soportes de tapa por fricción frente a soportes de tapa con resorte y amortiguador.
Errores habituales a la hora de elegir un mecanismo de sujeción de la tapa
La mayoría de los problemas de selección se deben a que se ha omitido una medición, más que a un tipo de medición incorrecto en sí mismo:
| El error | Lo que se pone en juego |
|---|---|
| Elegir un soporte telescópico sin comprobar el espacio disponible para la extensión de la varilla | La varilla golpea los componentes internos o la pared de la carcasa al abrirse la tapa |
| Elegir una cama plegable solo porque es compacta | La tapa no se abre lo suficiente, lo que deja muy poco espacio para el mantenimiento. |
| No tener en cuenta el peso de la cubierta tras elegir el mecanismo | Una varilla demasiado corta no aguanta; una demasiado larga hace que la cubierta se vuelva rígida y difícil de mover |
El patrón es el mismo en todos los casos: el tipo de mecanismo solo representa la mitad de la decisión. La otra mitad consiste en comprobar el espacio que necesita el mecanismo —espacio de extensión para una varilla telescópica, espacio libre en posición plegada para un brazo de doble pliegue— y adaptar el tamaño al peso real de la cortina.
Qué hay que enviar antes de pedir una recomendación
Una recomendación solo es válida si se basa en los detalles adecuados. Para adaptar un soporte telescópico o plegable de dos partes a tu cubierta, la siguiente información permite al fabricante dimensionarlo correctamente a la primera:
- El gramaje de la cubierta, así como su tamaño y forma
- El ángulo de apertura que debe alcanzar la tapa
- El espacio libre interior detrás de la tapa cuando está cerrada
- La superficie de la pared lateral disponible para montar el tirante
- Si también se necesita cierre suave o protección contra caídas
- Una foto o un dibujo del recinto, si es posible
PREGUNTAS FRECUENTES
¿Cuál es la diferencia entre un soporte telescópico y uno de doble pliegue para tapas?
Un soporte telescópico para tapas utiliza una varilla deslizante que se extiende y se retrae para permitir un recorrido de apertura largo y suave, ideal para tapas grandes o pesadas. Un soporte plegable para tapas es un brazo articulado que se pliega hasta quedar plano cuando la tapa está cerrada, por lo que ocupa muy poco espacio en un recinto poco profundo. La diferencia fundamental radica en el largo recorrido de deslizamiento frente a un tamaño plegado compacto.
¿Cuándo debo utilizar un soporte telescópico para tapas?
Utiliza un soporte telescópico para tapas cuando sea necesario que la tapa se abra ampliamente con un recorrido largo, o cuando sea grande o pesada. La varilla deslizante sostiene la tapa a lo largo de todo su recorrido y controla un movimiento de apertura prolongado, lo que resulta adecuado para tapas superiores de acero pesadas en armarios industriales. Se necesita espacio libre para que la varilla se extienda, por lo que debes asegurarte de que haya espacio suficiente detrás de la tapa.
¿Cuándo es mejor optar por un soporte de doble tapa?
Un soporte de doble pliegue para la tapa es la mejor opción para recintos poco profundos con escaso espacio interior, tapas más ligeras y construcciones en las que el coste es un factor determinante. Su brazo articulado se pliega hasta quedar casi plano cuando la tapa está cerrada, por lo que cabe en lugares donde una varilla telescópica no tendría espacio para extenderse. A cambio, ofrece un recorrido de apertura más corto y, por lo general, una capacidad de carga menor.
¿Qué soporte para tapas aguanta una tapa más pesada?
Un soporte telescópico para tapas suele soportar tapas más pesadas, ya que la varilla deslizante soporta la carga a lo largo de todo su recorrido y está diseñada para tapas superiores de mayor tamaño. Un brazo doble puede soportar tapas de peso ligero a moderado, pero tiene una capacidad de carga y un recorrido más limitados. Para una tapa de acero pesada que se abre ampliamente, un soporte telescópico suele ser la opción más fiable, dimensionado en función del peso real de la tapa.
¿Ocupa menos espacio un soporte de tapa doble que uno telescópico?
Sí. Un soporte de doble pliegue queda prácticamente plano cuando la cubierta está cerrada, por lo que ocupa mucho menos espacio interior que una varilla telescópica, que necesita espacio para extenderse y retraerse. Este tamaño compacto una vez plegado es la razón principal para elegir un brazo de doble pliegue para un recinto poco profundo. Si el espacio detrás de la cubierta cerrada es limitado, el soporte de doble pliegue suele ser la opción más práctica.
Conclusión
La elección entre un sistema telescópico y uno de doble pliegue se reduce a la diferencia entre el recorrido de apertura y el espacio que ocupa una vez plegado. Elige un soporte telescópico para la tapa cuando esta sea grande o pesada y necesite abrirse ampliamente con un recorrido largo y bien apoyado, y cuando dispongas de espacio suficiente para que la varilla se extienda. Elige un soporte de doble pliegue cuando el espacio interior sea poco profundo, la tapa sea más ligera o lo que más importe sea un tamaño compacto una vez plegado y un menor coste. Adapta el mecanismo al recorrido de apertura y al espacio disponible detrás de la tapa cerrada, y luego ajústalo al peso de la tapa; así, la elección quedará clara.
Nota de selección: Antes de elegir, comprueba tanto el ángulo de apertura que necesita la tapa como el espacio libre interior cuando está cerrada. Una misma tapa puede requerir un mecanismo diferente en función de hasta dónde se abre y del espacio disponible detrás de ella, así que mide ambos aspectos en lugar de dar por sentado un tipo concreto.
Si nos indica el peso de la tapa, sus dimensiones, el ángulo de apertura y el espacio que queda detrás de la tapa cerrada, HTAN podrá recomendarle un soporte telescópico o de doble pliegue adecuado, incluidos los modelos telescópicos de la serie TX y los de doble pliegue abatibles. Como fabricantes, ofrecemos carreras, materiales y acabados a medida (OEM), además de muestras para comprobar el ajuste. Echa un vistazo a la rango de sujeción de la tapa, o envíanos los datos de tu portada para que te demos una recomendación.
