Selezione di cerniere a scomparsa regolabili in 3D per armadi elettrici

Sebbene le cerniere delle porte degli armadi elettrici siano spesso considerate come "componenti di classe C" poco appariscenti nella distinta base (BOM), esse sono direttamente collegate alla sicurezza, al grado di tenuta (IP) e alla durata a lungo termine di costosi sistemi di armadi.

In ambito industriale, senza un supporto affidabile delle cerniere, le pesanti porte degli armadietti sono soggette a cedimenti, con conseguente rottura della chiusura o compromissione della tenuta, che a sua volta mette a rischio l'ambiente operativo delle apparecchiature interne. Le cerniere esterne tradizionali (montate in superficie) presentano ovvi problemi:

• Rischi per la sicurezza: I perni esposti li rendono facilmente apribili o smontabili.
• Difetti estetici: Sporgono dal corpo del mobile, accumulando facilmente polvere e rovinando il design industriale complessivo.
• Difficoltà di manutenzione: Una volta che il pannello della porta si abbassa a causa della gravità, le cerniere tradizionali non offrono quasi più spazio per la regolazione.

La comparsa delle cerniere a scomparsa regolabili (Cerniere a scomparsa regolabili in 3D) ha risolto questi problemi. Installati all'interno del pannello della porta e del telaio del mobile, non solo sono antifurto ed esteticamente gradevoli, ma il loro vantaggio principale risiede nella capacità di regolazione tridimensionale, che consente di regolare con precisione la posizione del pannello della porta anche dopo l'installazione.

Questa guida combina standard industriali (IEC, EN, UL) e applicazioni pratiche per fornire una strategia dettagliata di selezione e acquisto.

Perché passare alle "cerniere a scomparsa regolabili"?

Prima di decidere la scelta, dobbiamo chiarire i quattro valori fondamentali che queste cerniere portano con sé:

Sicurezza e antivandalismo senza precedenti

L'installazione a scomparsa significa che quando l'anta del mobile è chiusa, il corpo della cerniera è completamente nascosto all'interno del mobile. Non ci sono perni o viti accessibili all'esterno, rendendo impossibile ai malintenzionati smontare la cerniera dall'esterno. Questa caratteristica è fondamentale per gli armadi per telecomunicazioni esterni, i bancomat o gli armadi di controllo che conservano apparecchiature di alto valore.

Grado di protezione IP migliorato (impermeabile e antipolvere)

Le cerniere esterne tradizionali richiedono il taglio della striscia di tenuta sul bordo della porta, creando un punto di interruzione della tenuta. Le cerniere a scomparsa, invece, sono installate sul lato interno dell'anta, consentendo alla striscia di tenuta intorno al telaio della porta di rimanere continua e intatta. In questo modo è più facile per il mobile ottenere IP65/IP66 (antipolvere e protezione da potenti getti d'acqua), impedendo efficacemente l'intrusione di pioggia e polvere.

Capacità di regolazione tridimensionale (3D): Tolleranza e correzione

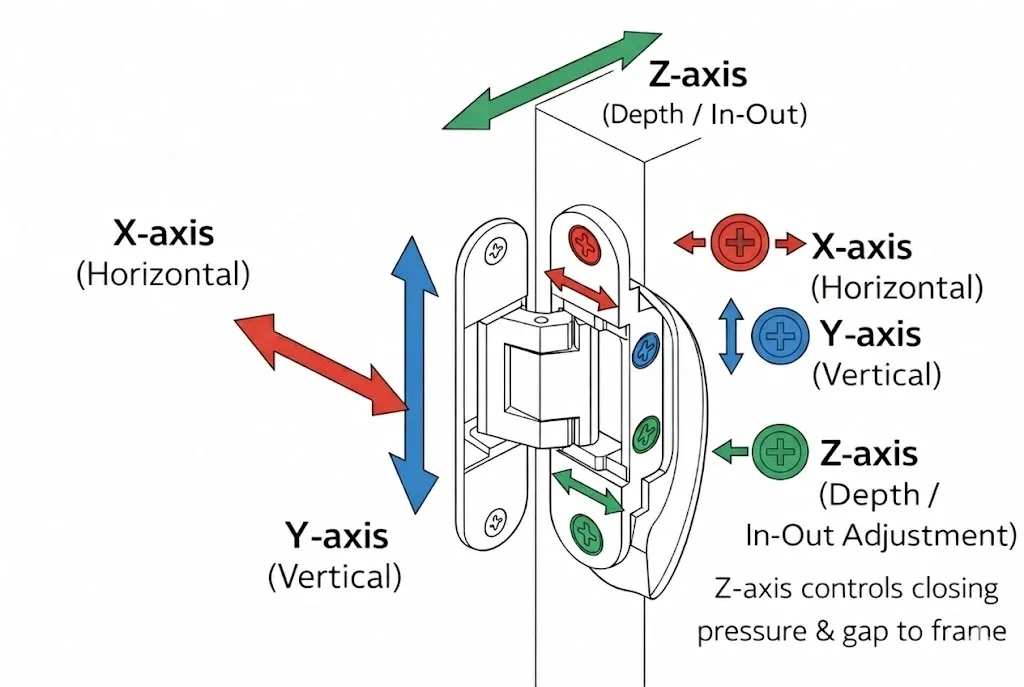

Questa è la "killer feature" di questo tipo di cerniera. Grazie al meccanismo di regolazione integrato, gli installatori possono correggere la posizione del pannello della porta in tre direzioni:

• Asse X (orizzontale): Regola la distanza destra e sinistra della porta.
• Asse Y (verticale): Risolve il problema dell'abbassamento del pannello della porta.
• Asse Z (profondità): Regola la forza di compressione del nastro di tenuta.

Conformi all'estetica e agli standard industriali moderni

Il design a scomparsa lascia la superficie del mobile piatta e liscia, il che non solo è esteticamente piacevole, ma riduce anche gli angoli morti per la pulizia. Inoltre, le cerniere a scomparsa di alto livello facilitano il superamento delle certificazioni internazionali da parte dell'intero mobile, come ad esempio IT 1935 (Durata) e UL 50E (sicurezza per esterni).

5 Indicatori di selezione fondamentali (dettagli tecnici chiave)

Al momento dell'acquisto, assicuratevi di valutare i cinque indicatori seguenti.

Capacità di regolazione (regolazione 3D)

Non limitatevi a vedere se è "regolabile", ma valutate il "campo di regolazione" e la "comodità operativa".

• Analisi funzionale: le cerniere di alta qualità consentono la regolazione semplicemente girando una vite con una chiave a brugola (chiave esagonale) senza smontare il pannello della porta.
• Metriche consigliate: Cercate prodotti che offrano un intervallo di regolazione di almeno ±1,5 mm a ±3 mm in tutte e tre le direzioni (X/Y/Z).
• Significato pratico: Può compensare perfettamente gli errori di lavorazione della lamiera (tolleranze) e risolvere rapidamente i cedimenti del pannello della porta causati dalla gravità dopo anni di utilizzo.

Capacità di carico

La capacità di carico insufficiente è la causa principale dei guasti meccanici e della rottura delle cerniere nelle custodie industriali. Per garantire l'affidabilità a lungo termine, la scelta deve tenere conto sia del peso statico che delle sollecitazioni dinamiche.

• Carico singolo o carico di sistema: I produttori di solito specificano il "carico nominale per cerniera" o il "carico per coppia". Quando si calcolano i requisiti, è buona norma mantenere un margine di sicurezza di 25%-30%. Questo margine tiene conto dell'affaticamento del materiale e di piccoli disallineamenti di installazione durante il ciclo di vita del prodotto.
• Effetto leva e carichi dinamici: La sollecitazione effettiva su una cerniera non è semplicemente una funzione del peso, ma della coppia = forza × distanza (M = F × d). Se una porta è eccezionalmente larga, la maggiore distanza ($d$) dal centro di gravità all'asse della cerniera moltiplica l'effetto leva.
  • Adeguamento del calcolo: Per le porte di larghezza superiore a quella standard (ad esempio, >800 mm) o per quelle dotate di chiudiporta e fermi antivento, il carico effettivo deve essere calcolato a 1,5 volte il peso effettivo della porta per compensare queste forze dinamiche.
  • Riferimento standard: Fare riferimento a ANSI/BHMA A156.1 per le linee guida sul rapporto peso/larghezza, per garantire la conformità agli standard di hardware nordamericani.
• Configurazione strategica della quantità: il numero di cerniere è determinato dall'altezza della porta e dalla stabilità strutturale, non solo dal peso totale:
  • Altezza della porta < 1,5 m, peso < 40 kg: 2 cerniere sono generalmente sufficienti.
  • Altezza dell'anta > 1,8 m o peso > 60 kg: sono necessarie 3 o 4 cerniere.
  • Consiglio dell'esperto: La collocazione di una cerniera aggiuntiva vicino alla parte superiore (dove la tensione di trazione è più elevata) o nel punto centrale impedisce efficacemente al pannello della porta di "incurvarsi" o deformarsi, garantendo l'integrità della tenuta IP su tutto il bordo verticale.

Materiale e resistenza alla corrosione

Scegliete il materiale in base all'ambiente di applicazione; non sacrificate mai la protezione dalla corrosione per risparmiare denaro.

• Acciaio inossidabile - La prima scelta per gli esterni e gli ambienti più difficili
  • Acciaio inox 304: Adatto alla maggior parte degli armadi da esterno e agli impianti chimici in generale, con un'eccellente resistenza agli agenti atmosferici.
  • Acciaio inox 316: Contiene molibdeno, che offre una resistenza estremamente forte alla corrosione da ioni cloruro. Deve essere utilizzato nelle zone costiere, nelle piattaforme offshore e nei laboratori di acidi/alcali forti.
• Lega di zinco - Ambienti interni e generali
  • Comunemente utilizzato negli armadi di controllo per interni. Grazie alla cromatura o alla verniciatura a polvere nera, offre un aspetto raffinato e un costo moderato. Confermare il superamento di almeno 96 ore di test neutro in nebbia salina.
• Acciaio al carbonio - Alta resistenza per impieghi gravosi
  • Elevata resistenza, ma soggetto a ruggine, di solito trattato con zincatura o Dacromet. Consigliato solo per attrezzature pesanti in ambienti interni asciutti.

Standard di riferimento: Per gli armadi da esterno, si raccomanda di richiedere cerniere conformi a EN 1670 Grado 4 (altissima resistenza alla corrosione, nessuna ruggine rossa dopo 240 ore di nebbia salina).

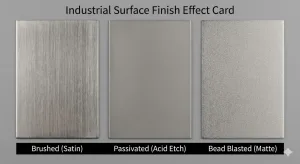

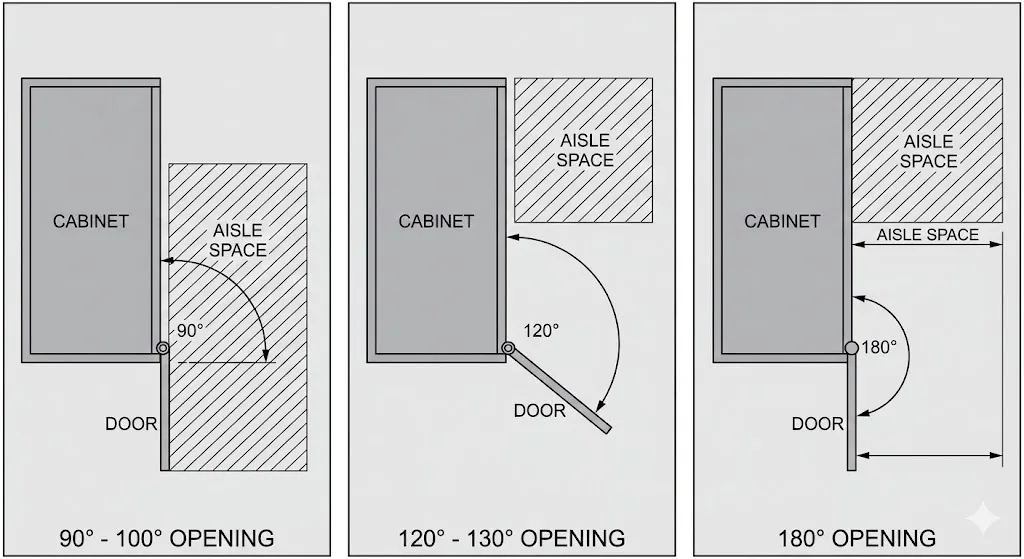

Angolo di apertura

• 90° - 100°: Adatto per armadi addossati a una parete o in corridoi con spazio limitato.
• 120° - 130°: La scelta più universale. Garantisce al personale addetto alla manutenzione uno spazio operativo sufficiente, senza bloccare il corridoio con un'apertura eccessiva della porta.
• 180°: Consente al pannello della porta di aprirsi completamente e di allinearsi al lato dell'armadio. Adatto a scenari con corridoi stretti ma che richiedono un accesso a tutta larghezza (come gli armadi per server). Nota: l'apertura a 180° richiede solitamente una struttura di cerniere più complessa e un costo maggiore.

Metodo di installazione: A saldare o ad avvitare

• A vite:
  • Pro: Facile installazione, facile sostituzione e manutenzione, adatto al montaggio dopo la verniciatura.
  • Contro: richiede fori precisi, rischio di allentamento delle viti (richiede adesivo frenafiletti o rondelle).
• Saldatura:
  • Pro: Resistenza di collegamento estremamente elevata, adatta a porte ultrapesanti. Nessun foro di vite esposto, migliore tenuta.
  • Contro: non rimovibile, difficile da sostituire; il calore della saldatura può causare la deformazione del pannello della porta; la protezione antiruggine deve essere rifatta dopo la saldatura.
• Ibrido: saldato sul lato del telaio, avvitato sul lato della porta. Bilancia la resistenza con la facilità di smontaggio, rendendola una scelta preferenziale per gli armadi industriali pesanti.

Sezione speciale: Continuità elettrica e messa a terra (EMC)

Nella progettazione di un quadro elettrico, un punto spesso trascurato è quello della conduttività della cerniera.

Per rispettare la compatibilità elettromagnetica (EMC) e gli standard di messa a terra di sicurezza, la porta dell'armadio deve mantenere un buon collegamento elettrico con il corpo dell'armadio.

• Problema: molte cerniere a scomparsa sono dotate di boccole in plastica (per garantire la silenziosità e la resistenza all'usura) o hanno superfici isolate grazie alla verniciatura a polvere, che causano un isolamento tra l'anta e il corpo del mobile.
• Soluzione:
• Scegliere cerniere specializzate con componenti di messa a terra (come le rondelle perforanti che possono tagliare lo strato di vernice per condurre l'elettricità).
• Installare un'ulteriore fascetta di messa a terra in rame intrecciato tra la porta e il corpo del mobile.
• Raccomandazione: Indipendentemente dal fatto che la cerniera sia conduttiva, per gli armadi ad alta tensione o per gli armadi di controllo sensibili, si raccomanda sempre di installare fili di rame flessibili di messa a terra indipendenti per garantire la massima sicurezza.

Analisi degli scenari applicativi tipici del settore

Scenario industriale	Sfide principali	Schema di selezione consigliato
Stazione base Telecom / 5G per esterni	Esposizione al sole, pioggia, rischio di furto, nebbia salina costiera	Materiale: Acciaio inox 316 Funzione: Antirapina a scomparsa totale Protezione: Deve raggiungere il grado di protezione IP65 con strisce di tenuta
Automazione industriale (armadio PLC)	Frequenza di apertura estremamente elevata (più volte al giorno), vibrazioni	Materiale: Lega di zinco o acciaio inox 304 Durata di vita: Deve superare il test di 100.000+ cicli Funzione: Deve avere una regolazione 3D per correggere i cedimenti
Apparecchiature di comando ad alta/bassa tensione	Pannelli porta estremamente pesanti, requisiti antideflagranti, la sicurezza al primo posto	Materiale: Acciaio legato ad alta resistenza (saldato) Configurazione: 3-4 cerniere per porta Certificazione: Deve essere conforme agli standard antisismici e antiurto dell'industria elettrica.

Suggerimenti pratici per l'installazione e la manutenzione

Per garantire le migliori prestazioni della cerniera, attenersi alle seguenti specifiche:

Calcolo dello spazio: durante la progettazione della struttura in lamiera, assicurarsi di riservare lo spazio di installazione facendo riferimento alla scheda tecnica della cerniera. In genere si raccomanda di riservare uno spazio di 2-3 mm tra la porta e il telaio. In questo modo si garantisce la compressione della striscia di tenuta da parte di 30%-50% (effetto di tenuta ottimale) e si evita il raschiamento del metallo durante l'apertura della porta.

Misure antiallentamento: per le cerniere a vite, poiché gli armadi sono spesso soggetti a microvibrazioni, assicurarsi di utilizzare un adesivo bloccafiletti (Loctite) o rondelle elastiche. Le viti allentate sono la causa principale del cedimento del pannello della porta.

Sequenza di regolazione:

• Regolare la vite verticale (asse Y) per allineare l'altezza della porta.
• Regolare la vite orizzontale (asse X) per correggere gli scarti a destra e a sinistra.
• Regolare la vite di profondità (asse Z) per verificare la forza di chiusura, assicurandosi che il nastro di tenuta sia compresso ma che la porta non sia troppo difficile da chiudere.

Lubrificazione regolare: controllare il perno della cerniera ogni 6-12 mesi. Se si tratta di una coppia di attrito metallo-metallo, aggiungere una piccola quantità di olio lubrificante; se utilizza boccole in plastica ingegnerizzata, di solito è un design che non richiede manutenzione, quindi non aggiungere olio arbitrariamente per evitare di attirare la polvere.

FAQ

D: Le cerniere a scomparsa possono sostenere un'anta di un mobile che pesa più di 100 kg?

R: Assolutamente sì. Le cerniere a scomparsa per impieghi gravosi sono progettate specificamente per carichi pesanti, per sostenere il peso attraverso strutture a più maglie o a pareti spesse. Per porte di peso superiore a 100 kg, si consiglia di utilizzare l'installazione a saldare e di configurare 3-4 cerniere per distribuire le sollecitazioni.

D: Come faccio a stabilire se ho bisogno di acciaio inox 316?

R: Se la vostra apparecchiatura è installata in mare (entro 5 km dalla costa), su una piattaforma offshore, in un impianto di trattamento delle acque reflue o all'interno di un impianto chimico, assicuratevi di utilizzare il 316. Il 304 ordinario mostrerà corrosione (macchie di ruggine) entro pochi mesi in questi ambienti. In questi ambienti, infatti, il 304 ordinario presenta un'ossidazione (macchie di ruggine) nel giro di pochi mesi.

D: Posso convertire un vecchio mobile esistente con cerniere esterne in cerniere a scomparsa?

R: È relativamente difficile. Le cerniere a scomparsa richiedono solitamente uno spazio di installazione specifico o strutture di piegatura all'interno del telaio della porta. Se è necessario un adeguamento, potrebbe essere necessario tagliare la lamiera e risaldare il pannello della porta e il telaio, con costi elevati. Si raccomanda di implementare questo sistema direttamente nella progettazione di nuovi prodotti.

Conclusione

La scelta di una cerniera per quadri elettrici non si limita all'acquisto di un componente di collegamento, ma è un'assicurazione di sicurezza a lungo termine per le vostre apparecchiature.

Sebbene il costo iniziale delle cerniere a scomparsa regolabili sia leggermente superiore a quello delle cerniere esterne tradizionali, la stabilità della protezione IP, la tolleranza di installazione e il valore estetico di alto livello che apportano possono ridurre significativamente il costo totale di proprietà (TCO) dell'apparecchiatura. Nel contesto dell'odierna ricerca di una produzione di alta qualità, una buona cerniera è spesso il dettaglio che distingue un armadio di fascia alta da una scatola di metallo di fascia bassa.
