야외 및 열악한 환경을 위한 패들 래치에 대한 궁극의 가이드

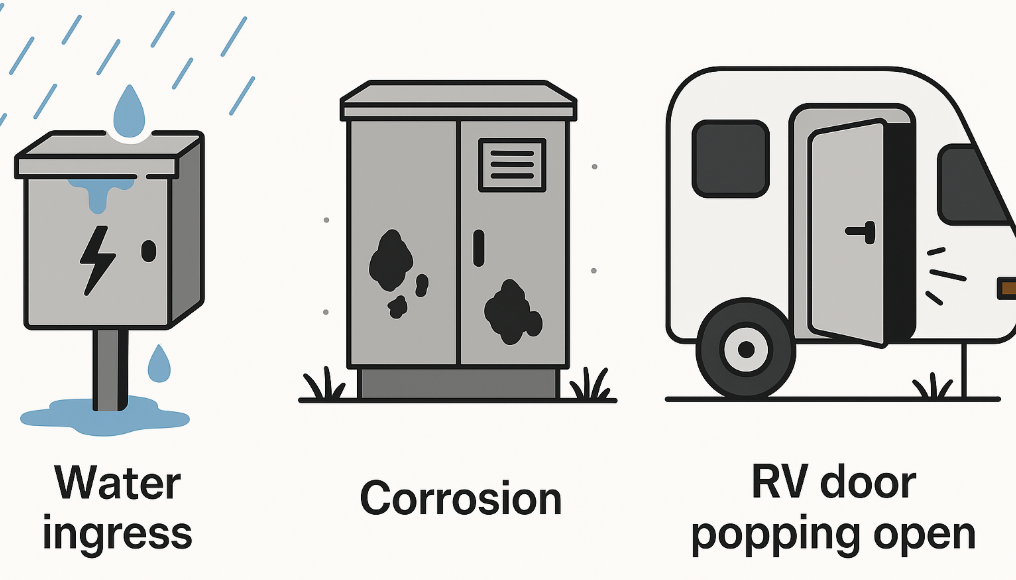

많은 실외 장비 고장은 인클로저 자체가 아니라 흔히 간과하는 "작은 손잡이"로 인해 발생합니다.
전원 박스의 물 유입, 통신 캐비닛의 부식, 주행 중 RV 도어가 열리는 문제 등 이 모든 문제의 원인은 동일합니다: "문은 보호하지만 환경은 보호하지 못하는 잠금 장치."

비, 염수 분무, 자외선 노출, 강한 진동이 있는 작업 환경에서는 자격을 갖춘 실외용 패들 래치 문을 닫을 뿐만 아니라 안정적인 밀봉 압축, 내식성, 내진동성 및 도난 방지 성능을 제공해야 합니다.
이 가이드에서는 실외 및 열악한 환경에서 진정으로 필요한 '더 강력한 패들 래치'가 무엇인지 원리부터 재료, 선택에 이르기까지 설명합니다.

야외 및 열악한 환경에 "더 강력한 패들 래치"가 필요한 이유

아웃도어 패들 래치는 두 가지 작업을 수행합니다:
문을 잠그고 주변 환경을 차단하세요.

일반적인 시나리오는 다음과 같습니다:

• 실외 배전함/제어 캐비닛
• 통신 캐비닛, 5G 기지국 장비 인클로저
• RV, 캠핑 트레일러, 픽업트럭 공구함
• 마린 해치, 도크 장비 상자
• 작업 현장 도난 방지 도구 상자, 방수 계측기 케이스

이러한 장치는 몇 가지 특징을 공유합니다:

• 다음에 장기간 노출 비, 자외선, 먼지, 모래, 염수 분무
• 잦은 열림과 닫힘, 때로는 차량 진동 또는 해양 충격
• 인클로저에는 전기 장비, 제어 시스템, 통신 모듈, 측정 기기 등이 들어 있는 경우가 많은데, 물이 침투하거나 부식되거나 느슨해지면 큰 손실이 발생할 수 있습니다.

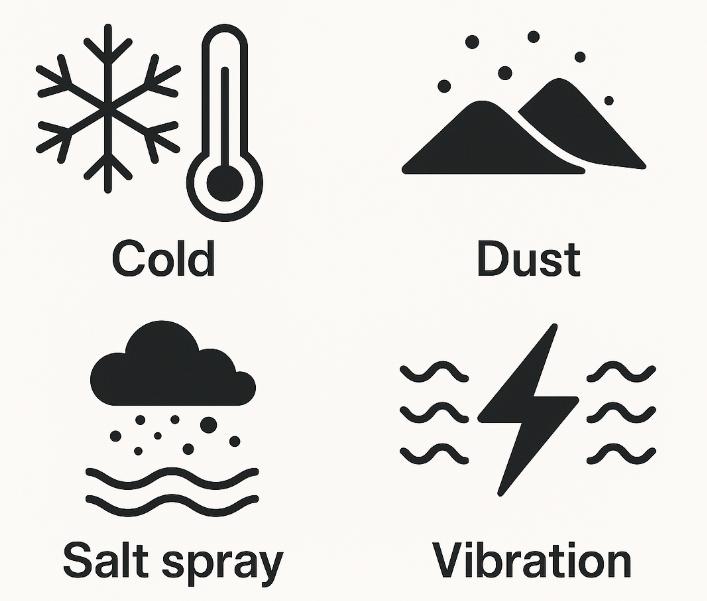

'열악한 환경'에는 다음이 포함될 수 있습니다:

• 온도: 40°C 미만 ~ +80°C 이상
• 습도: 연중 높은 습도 및 결로 현상
• 부식: 해안 염수 분무, 화학 공장 산성/알칼리성 증기
• 기계: 차량, 중장비, 발전기 박스의 지속적인 진동
• 기후: 높은 자외선, 적설량, 결빙, 모래 폭풍

단순히 "문을 닫는" 패들 래치만으로는 충분하지 않습니다.
잘 설계된 실외용 패들 래치는 동시에 제공해야 합니다:

• 씰링 압축력
• 장기적인 내식성
• 내진동성 및 풀림 방지
• 도난 방지 및 엿보기 방지 보호

패들 래치의 기본 개념 및 작동 원리

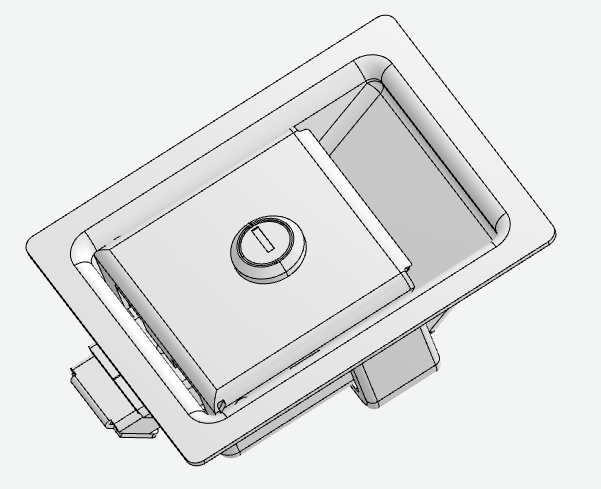

패들 래치란 무엇인가요?

일반적인 이름은 다음과 같습니다: 패들 래치 / 드로우 래치 / 압축 래치 / 당겨서 닫는 래치.

일반적인 패들 래치는 다음과 같이 구성됩니다:

• 노출형 패들 핸들
• 래치 하우징
• 캠 또는 후크
• 마운팅 베이스 또는 플레이트
• 잠금 실린더 또는 자물쇠 구멍(도난 방지 기능이 있는 모델)
• 일부 모델에는 압축 스프링 또는 연결 메커니즘이 포함되어 있습니다.

다른 하드웨어와의 차이점:

일반 기계식 도어록과의 차이점:

• 패들 래치는 다음을 강조합니다. 당기기 + 압축을 눌러 도어 패널을 씰에 단단히 밀착시킵니다.

일반 토글 래치와 비교했을 때의 차이점:

• 패들 래치는 일반적으로 전기/산업용 인클로저에 적합한 보다 밀폐된 구조를 가지고 있습니다.
• 잠금 실린더 또는 자물쇠 구멍을 통합하여 도난 방지 성능을 향상시킬 수 있습니다.

자동 잠금 핸들과는 대조적입니다:

• 자동 잠금 핸들은 회전 잠금에 의존합니다.
• 패들 래치 달성 사전 로드 주로 당김 + 압축을 통해 더 나은 방수 및 진동 방지 성능을 제공합니다.

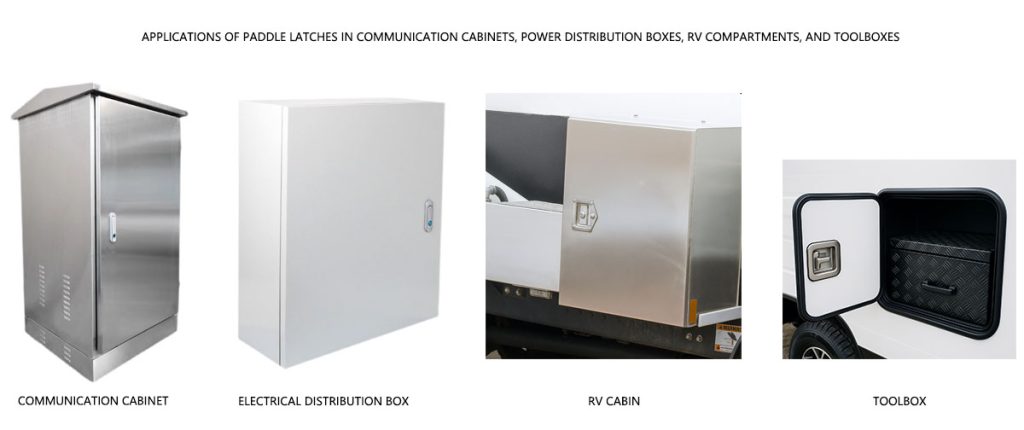

일반적인 실외 애플리케이션

실외 인클로저 패들 래치의 일반적인 적용 분야는 다음과 같습니다:

• 실외 배전함/제어 캐비닛
• 통신 캐비닛, 5G 기지국 캐비닛
• 실외 CCTV 박스, 전원 공급 박스
• RV 적재함, 캠핑 트레일러 박스, 픽업트럭 공구함
• 해상 갑판 장비 박스, 도크 제어 박스
• 작업 현장 도난 방지 도구 상자, 발전기 상자, 방수 계측기 케이스

기본 작동 원리

핵심 동작은 간단합니다:

1. 사용자가 패들 핸들을 당기거나 회전합니다.
2. 핸들은 캠/후크를 구동합니다.
3. 캠은 인클로저의 스트라이커 또는 포스트에 걸립니다.
4. 계속 움직이면 추가 압축 스트로크.
5. 도어 패널은 밀폐 + 진동 저항을 달성하는 씰링에 단단히 밀착되어 있습니다.
6. 잠금 실린더 또는 자물쇠가 핸들을 고정하여 무단 접근을 방지합니다.

잘 설계된 패들 래치가 제공합니다:

• 적절한 압축을 달성하기 위한 IP65 / IP67 보호
• 진동으로 인한 실수로 열리지 않음
• 반복적인 개방 후에도 내구성이 뛰어난 장기 압축력

실외 및 열악한 환경에서의 패들 래치에 대한 특별한 요구 사항

내식성: 비, 염수 분무 및 습기에 대한 내성

부식은 야외 패들 래치의 가장 큰 적입니다.

고위험 환경에는 다음이 포함됩니다:

• 해안 지역, 해양 플랫폼, 부두
• 산성/알칼리성 증기가 있는 화학 공장
• 비가 많이 오는 지역 또는 오염된 도시 지역

주요 기술 지표:

표면 처리:

• 아연 도금/크롬 도금
• 전기영동 코팅
• 파우더 코팅(에폭시 또는 폴리에스테르)
• 스테인리스 스틸 광택/브러시 마감

염수 분무 테스트 기준:

• ASTM B117 - 클래식 중성 염수 분무 테스트
• ISO 9227 - 국제 표준(NSS, AASS, CASS)

일반적인 클레임:

• "96시간 NSS"
• "240시간 NSS"
• "480시간 CASS"

더 많은 시간 → 더 나은 내식성.

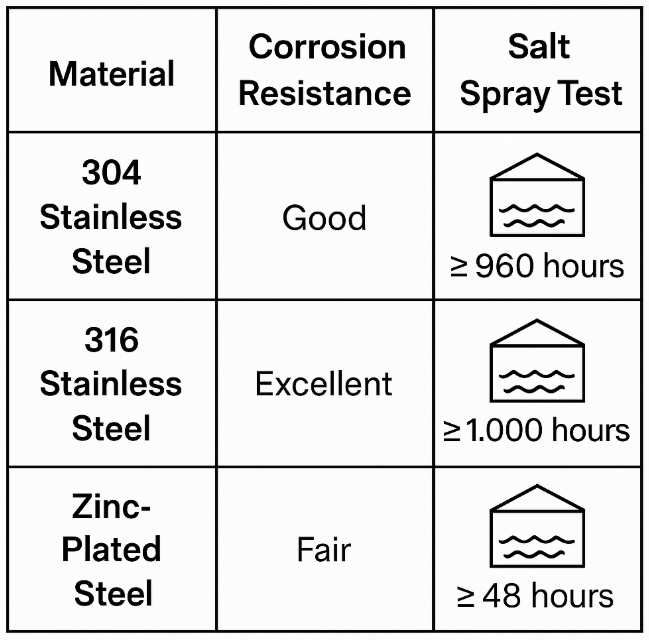

머티리얼 성능 개요:

재료	실외 내식성	일반적인 염수 분무 참조	일반적인 사용
탄소강 + 기본 아연 도금	평균	24-72시간 NSS	일반 장비 인클로저
탄소강 + 헤비 아연 + 분말 코팅	중간-좋음	96-240시간 NSS	도시형 아웃도어 캐비닛
304 스테인리스 스틸	Good	240시간 NSS+	내륙/일반 해안
316 스테인리스 스틸	우수	480시간 NSS+	해안, 해양, 화학

(값은 제조업체 테스트 결과에 따라 다르며 표는 선택 지침을 위한 것입니다.)

IP 등급: 방수 및 방진 요구 사항

IP 등급은 다음에서 제공됩니다. IEC 60529 / GB 4208.
두 자리 숫자입니다:

• 첫 번째 숫자: 방진 0-6(6 = 방진)
• 두 번째 숫자: 방수 0-9K(7 및 8 = 침수)

공통 요구 사항:

애플리케이션	권장 IP 등급	패들 래치 요구 사항
일반 실외 전원 박스	IP54-IP55	중간 압축
CCTV/통신 캐비닛	IP65	압축식 방수 패들 래치
산악/설원 지역	IP65-IP67	압축 스트로크 + 뛰어난 밀봉
습하거나 물이 뿌려진 영역	IP66-IP67	고압 워터젯/침수 저항성

IP 등급은 인클로저 전체에 적용되며 패들 래치는 영향을 받습니다:

• 압축 스트로크 및 프리로드
• 도어 간격 제어
• 씰링 개스킷
• 설치 구멍이 밀봉되어 있는지 여부

내진동성 및 신뢰성

차량, 기계 및 해양 환경과 같은 애플리케이션에는 다음과 같은 요구 사항이 있습니다:

• 핸들이 자동으로 열리지 않습니다.
• 캠과 스트라이커 사이의 덜컹거림 없음
• 진동에 의한 압축의 장기적 유지

주요 구조적 특징

• 미세한 틈새를 흡수하는 내부 스프링
• 보조 잠금 메커니즘
• 압축 또는 캠 길이 조절 가능

내후성 및 온도 적응성

실외 패들 래치는 견뎌야 합니다:

• 고온/저온 주기(-40°C ~ +80°C일부는 최대 +100°C)
• 자외선 노화(플라스틱 손잡이와 씰이 깨질 수 있음)
• 눈/얼음 축적

선택 초점:

• 자외선 차단 엔지니어링 플라스틱 (PA, PBT 등)
• EPDM 또는 실리콘 씰링 재료
• 극한의 추위에서도 금속 손잡이 + 저온 윤활 처리

안전 및 도난 방지 성능

요점

• 산업용 등급 잠금 실린더
• 큰 키 변형
• 피킹 방지 기능
• 자물쇠 호환 구조
• 숨겨진 설치로 스파이 포인트 감소
• 강화된 플레이트로 내파성 향상

야외 사용에 적합한 패들 래치 유형 비교

스테인리스 스틸 패들 래치(304/316)

기능:

• 304: 비용 효율적이고 우수한 일반 실외 성능
• 316: Mo 첨가, 우수한 염화물 저항성

장점:

• 강력한 내식성
• 높은 기계적 강도
• 프리미엄 외관

애플리케이션:

• 해안 통신 캐비닛
• 오프쇼어 플랫폼
• 화학 플랜트
• 고급 RV, 해양용 해치

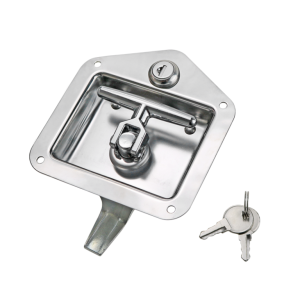

탄소강/합금 + 표면 코팅 패들 래치

일반적인 치료법:

• 아연 도금
• 크롬 도금
• 에폭시/폴리에스테르 파우더 코팅

장점:

• 비용 효율적
• 넓은 크기/모양 범위
• 대규모 엔지니어링 배치에 적합

단점:

• 코팅이 긁히면 부식이 빠르게 확산됩니다.
• 고염분 환경에서의 수명 단축

애플리케이션:

• 도시형 실외 전기 인클로저
• 일반 작업 현장 도구 상자
• 비부식성 산업 환경

엔지니어링 플라스틱 + 금속 하이브리드 패들 래치

일반적인 구조입니다:

• 플라스틱 손잡이 + 금속 래치 본체/캠

장점:

• 경량
• 부식 방지 플라스틱 부품
• 사용자 지정 색상
• 편안한 인체공학적 설계

참고:

• 자외선 차단 플라스틱을 사용해야 합니다.
• 값싼 플라스틱은 자외선 아래에서 분해됩니다.

압축식 패들 래치

주요 기능

• 1-3mm 압축 스트로크
• 편심 캠 또는 스프링 구조
• 밀봉 및 내진동성 대폭 개선

애플리케이션:

• IP65/IP67 방수 인클로저
• 차량 전기 박스
• 풍력 터빈 나셀 인클로저
• 실외 감시 박스

숨겨진 / 프라이 방지 패들 래치

기능:

• 노출된 부분 최소화
• 매립형 또는 숨겨진 핸들
• 외부에서 접근 가능한 나사 없음

애플리케이션:

• 실외 CCTV 박스
• 작업 사이트 보안 상자
• 고가 기기 케이스

패들 래치 선택 방법(선택 가이드)

애플리케이션별 첫 번째 필터링

시나리오	핵심 요구 사항	권장 패들 래치
실외 전기/통신 캐비닛	방수, 방진, 부식 방지	스테인리스 스틸/헤비 코팅 금속 + 압축식 패들 래치 + IP65+
RV/캠핑 트레일러	도난 방지, 진동 방지, 간편한 작동	견고한 금속 패들 래치 + 풀림 방지 + 자물쇠 옵션
기계/차량 장비 박스	강한 진동, 높은 강도	견고한 래치 로드/멀티 포인트 래치 + 압축
해양/항만 장비	높은 염분 분무, 부식 방지	316 스테인리스 스틸 + 높은 염수 분무 등급 + IP65+
방수 기기 케이스	경량, 방수, 잦은 작동	플라스틱 + 금속 하이브리드 압축 패들 래치

주요 기술 지표 결정

사양서에 반드시 포함해야 합니다:

• IP 등급(IP54부터 시작, IP65+ 이상 선호)
• 염수 분무 등급(ASTM B117 / ISO 9227)
• 압축력/하중 용량
• 작동 온도 범위

설치 및 호환성

핵심 요소:

• 오프닝 컷아웃 호환성
• 패널 두께 범위
• 왼쪽/오른쪽 설치
• 안쪽 또는 바깥쪽 개방
• 도어 지오메트리

인체공학 및 조작 편의성

생각해 보세요:

• 장갑을 끼고 작동
• 핸들 힘
• 멀티포인트 래치 기능
• 일관된 느낌

비용 대비 수명 주기

고품질 패들 래치가 줄어듭니다:

• 유지보수 빈도
• 물 유입 장애
• 염분 환경에서의 교체 빈도

중요한 전기/통신 시스템에 선호됩니다.

고내식성 패들 래치(해안/화학)

환경:
해안 캐비닛, 해양 플랫폼, 화학 플랜트

구성:

• 재질: 316 스테인리스 스틸
• 염수 분무: ≥240시간 NSS
• IP65+
• 압축 패들 래치
• 스테인리스 스틸 힌지 및 패스너

SEO 키워드:

• "해안 환경에 맞는 패들 래치 선택 방법"
• "화학 플랜트 부식 방지 패들 래치"

높은 방수 및 방진 패들 래치(비/눈 지역)

애플리케이션:
풍력 발전 컨트롤러, 실외 CCTV, 우천 지역

구성:

• IP65-IP67
• 압축 래치 구조
• 내후성 코팅
• 추운 지역을 위한 대형 손잡이

SEO 키워드:

• "IP65 패들 래치 권장 사항"
• "실외 캐비닛용 방수 패들 래치"

튼튼한 진동 방지 패들 래치 (차량/기계)

애플리케이션:
RV, 오프로드용 공구함, 기계 장비 박스

구성:

• 견고한 구조
• 풀림 방지 메커니즘
• 멀티포인트 잠금
• 보강판

SEO 키워드:

• "RV 패들 래치 선택"
• "건설 장비용 헤비 듀티 패들 래치"

도난 방지 패들 래치(CCTV/귀중품)

애플리케이션:
실외 감시 박스, 작업 현장 캐비닛

구성:

• 숨겨진 구조 또는 반숨겨진 구조
• 고급 잠금 실린더
• 자물쇠 구멍
• 알람 옵션

SEO 키워드:

• "도난 방지 패들 래치"
• "감시 캐비닛용 패들 래치"

설치 및 유지보수: 패들 래치를 실외에서 더 오래 사용하기

설치 전 체크리스트

• 컷아웃 치수 확인
• 패널 두께 측정
• 나사, 씰, 액세서리 준비
• 스테인리스 또는 부식 방지 패스너 사용

피하십시오:

• 코팅 긁기
• 래치 본체 변형하기
• 봉인 손상

일반적인 설치 단계

1. 입구를 표시하고 잘라내기
2. 패들 래치를 삽입하고 미리 고정합니다.
3. 적절한 압축을 위해 캠 위치 조정
4. 나사 조이기
5. 여러 번 테스트합니다:

• 간섭 없음
• 회사 폐쇄
• 균일한 밀봉 압축

부식이 심한 애플리케이션에 실란트를 추가하세요.

사용 참고 사항

• 문을 쾅 닫지 마세요.
• 얼어붙은 손잡이를 치지 말고 먼저 해동하세요.
• 발이나 지렛대를 사용하여 강제로 닫지 마세요.

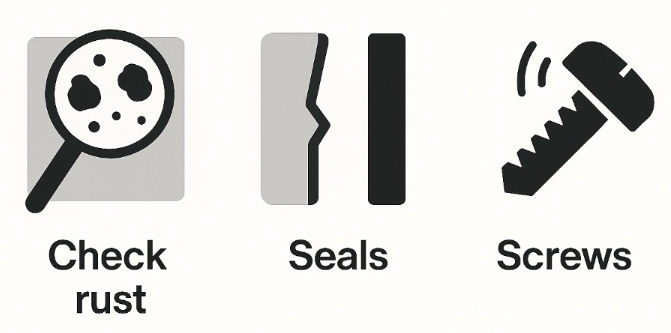

정기 점검 및 유지보수

적어도 일 년에 한 번(염분이 많은 환경에서 더 자주):

확인:

• 녹, 코팅 기포, 균열
• 느슨한 나사
• 씰 마모
• 부드러운 핸들 조작

유지 관리:

• 가벼운 윤활(고무 씰 피하기)
• 심하게 부식되었거나 오작동하는 경우 교체하세요.

자주 묻는 질문

Q1: 실내용과 실외용 패들 래치의 차이점은 무엇인가요?
실외용 모델에는 방수, 방진, 내식성, 자외선 차단, 내진동성이 필요합니다. IP 및 염수 분무 표준은 필수입니다.

Q2: 해안 지역에서는 반드시 316 스테인리스 스틸을 사용해야 하나요?
염분이 높은 환경에서는 예.
304 또는 코팅 강철은 내륙에서는 충분할 수 있지만 더 많은 유지 관리가 필요합니다.

Q3: IP65 이상은 어떻게 확인하나요?
다음과 같은 명확한 문구를 찾아보세요:
"GB 4208 / IEC 60529에 따라 테스트되었습니다."
IP 코드 없이 "방수, 방진"이라고만 되어 있다면 이는 유효한 사양 정보가 아닙니다.

Q4: 기존 패들 래치를 호환되지 않는 컷아웃으로 교체하는 경우 어떻게 해야 하나요?

1. 호환되는 모델 찾기
2. 더 큰 커버 플레이트 사용
3. 도어 보강 및 재절단(튼튼한 인클로저의 경우)

Q5: 녹슬거나 고착된 패들 래치를 회수할 수 있나요?
가벼운 부식 → 세척 및 윤활
심한 부식 → 즉시 교체

Q6: RV/트레일러 패들 래치 안전 수칙은 무엇인가요?

• 헤비 듀티 또는 RV 전용 패들 래치 사용
• 자물쇠 조항 포함
• 장거리 운전 전 래치 점검
• 오프로드 사용을 위한 풀림 방지 압축 구조 선택

결론: 패들 래치를 아웃도어 장비의 '1차 방어선'으로 취급하기

고품질 실외 장비 인클로저는 여러 층으로 구성됩니다:
패들 래치 → 씰링 시스템 → 인클로저 → 내부 장비.
패들 래치를 잘 선택하면 처음부터 밀봉, 도난 방지 성능 및 장기적인 내구성을 향상시킬 수 있습니다.
