컴팩트한 토크 힌지로 현대적인 디자인의 재정의

디자이너는 특히 다음과 같은 디자인에서 끊임없이 치열한 전투를 벌이고 있습니다. 울트라 씬 노트북 또는 모든 밀리미터가 중요한 폴더블 스크린. 내부 공간은 점점 더 부족해지고 있습니다. 소형화, 통합, 경량 설계에 대한 최신 제품의 요구는 구조적 구성 요소에 사용할 수 있는 공간을 더욱 압축합니다.

가스 스프링이나 멀티링크 시스템과 결합된 경첩과 같은 기존 솔루션은 종종 비생산적인 것으로 판명됩니다. 수많은 부품이 필요하고 부피가 크며 설치와 보정이 복잡하기 때문입니다. 이러한 다중 구성 요소 어셈블리는 귀중한 공간을 차지할 뿐만 아니라 생산 속도가 느려지고 인건비가 증가하며 고장 위험이 높아집니다.

이것이 바로 "공간"과 "조립"이라는 이중 과제입니다. 컴팩트한 토크 힌지 직접적인 답을 제공합니다. 부드럽게 열고 닫을 수 있으며 매우 작은 설치 공간에서 어떤 각도로든 위치를 유지할 수 있습니다. 따라서 현대 디자인의 핵심 혁신입니다.

공간과 조립의 이중 과제: 컴팩트 토크 힌지가 적합한 곳

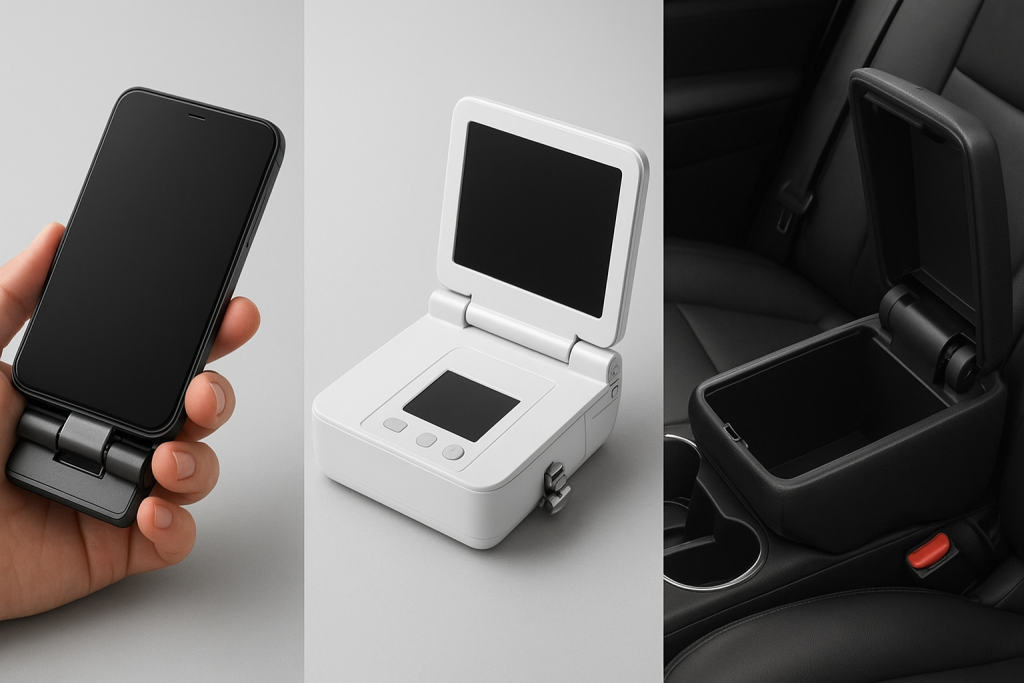

가전제품, 의료 기기, 자동차 인테리어의 일반적인 제품 사진

소비자 가전: 제한된 공간에서 소형화의 필요성

공간 제약은 소비자 가전제품의 주요 과제입니다. 스마트폰, 태블릿, AR 글래스는 모두 더 얇고 가벼운 본체를 만들기 위해 노력합니다. 내부 부품은 고도로 통합되어 있어 기계 부품이 들어갈 공간이 거의 없습니다. 마이크로 힌지와 같은 혁신 기술을 통해 컴팩트한 디자인을 구현할 수 있습니다.

의료 기기: 소형 경첩을 사용한 밸런싱 기능 통합

의료 기기 업계도 비슷한 압박에 직면해 있습니다. 휴대용 모니터, 수술용 조명, 진단 장비는 제한된 부피 안에 여러 기능을 통합해야 합니다. 경첩과 같은 기계 부품은 매우 정밀하고 컴팩트해야 합니다. 공간이 낭비되면 디바이스 하우징이 더 커지거나 기능이 제한될 수 있습니다.

자동차 인테리어: 미적 감각과 공간 효율성의 결합

자동차 인테리어에도 영리한 공간 관리가 필요합니다. 플립업 센터 콘솔 스크린, 숨겨진 수납공간, 뒷좌석 엔터테인먼트 시스템이 점점 더 보편화되고 있습니다. 이러한 용도의 힌지는 과도한 공간을 차지하지 않으면서 부드럽고 조용한 동작을 제공해야 합니다. 예를 들어 접이식 센터 스크린의 힌지는 미관이나 수납 공간을 손상시키지 않으면서 대시보드 내부에 완전히 숨겨져 있어야 합니다.

기존 조립 방식과 토크 힌지의 단점

기능	전통적인 프리 힌지	컴팩트 토크 힌지
기능	자유 스윙, 위치 유지 불가	어떤 각도에서도 위치 유지
구조	간단한 기계적 구조	내장 스프링/마찰 디스크
크기	더 큰 경우, 추가 지원 필요	컴팩트한 크기로 얇은 구조에 이상적
애플리케이션	캐비닛 도어, 기본 커버	하이엔드 디스플레이, 정밀 패널

기존의 조립 방식에는 수많은 부품과 복잡한 프로세스라는 분명한 단점이 있습니다. 가스 스프링 시스템에는 경첩, 슬라이드, 스프링 막대가 필요한 경우가 많으며 설치 시 힘의 균형을 조정하는 데 시간이 많이 걸립니다.

반면, 통합 토크 힌지는 이러한 추가 부품을 제거하여 조립을 근본적으로 간소화합니다. 복잡한 조립은 인건비 상승, 생산 속도 저하, 잠재적 오류 증가로 이어져 기업이 시급히 해결해야 할 문제입니다. 시장에서는 좁은 공간에 적응하고 조립을 간소화하는 혁신적인 솔루션을 요구하고 있습니다. 컴팩트 토크 힌지가 바로 그 솔루션입니다.

컴팩트 토크 힌지의 작동 원리: 원리와 내부 구조 분석

마찰과 댐핑: 작은 패키지에 담긴 핵심 메커니즘

컴팩트 토크 힌지는 정밀 부품입니다. 최소한의 부피 내에서 일정하거나 조절 가능한 회전 감쇠력을 제공합니다. 내부 마찰 메커니즘을 통해 스크린이나 패널이 자동으로 닫히지 않고 어느 위치에서든 고정된 상태를 유지할 수 있습니다.

기본 원리는 다음과 같습니다: 힌지의 실린더에는 스프링, 마찰 디스크 또는 점성 유체와 같은 댐핑 요소가 포함되어 있습니다. 힌지가 회전할 때 이러한 요소는 제어된 마찰을 발생시켜 연결된 구성 요소(예: 커버)의 무게를 상쇄합니다. 간단히 말해, 힌지는 움직이는 동안 저항을 생성하고 사용자가 힘을 가하는 것을 멈추면 구성 요소는 제자리에 유지됩니다.

"컴팩트"와 "토크": 슬림한 디자인과 안정성의 윈윈 달성

"컴팩트"가 핵심 장점입니다. 지지 시스템이 있는 기존 힌지에 비해 토크 힌지는 훨씬 작고 초박형 섀시 안에 내장할 수 있어 배터리나 전자 부품을 위한 공간을 확보하고 더 세련된 제품 디자인을 구현할 수 있습니다.

"토크"도 마찬가지로 중요합니다. 힌지가 지탱할 수 있는 무게를 결정하고 여닫는 느낌의 부드러움에 영향을 미칩니다. 고품질 토크 힌지로 안정적인 성능 유지 20,000~30,000회 열기/닫기 주기토크 감쇠는 일반적으로 <15%. 강력한 토크로 무거운 패널도 부드럽게 작동하며, 미세한 댐핑으로 프리미엄 사용자 경험을 향상시킵니다.

성능 비교: 컴팩트 토크 힌지와 기존 힌지 비교

구조와 기능에서 차별화된 이점

위의 표는 주요 차이점을 강조하고 있습니다. 기존 경첩은 열린 상태를 유지하기 위해 추가 장치가 필요하지만 컴팩트 토크 경첩은 댐핑 기능이 내장되어 있고 독립적으로 위치를 유지할 수 있으며 공간과 위치 지정에 대한 요구가 높은 애플리케이션에 적합합니다.

모든 각도에서 위치 유지: 사용자 경험 개선의 핵심 요소

"어떤 각도에서도 위치 유지"는 기술적 이점일 뿐만 아니라 안전과 사용자 만족도를 직접적으로 향상시킵니다. 예를 들어, 선택한 각도에서 단단히 고정되는 휴대용 모니터는 편안함과 사용성을 크게 향상시킵니다.

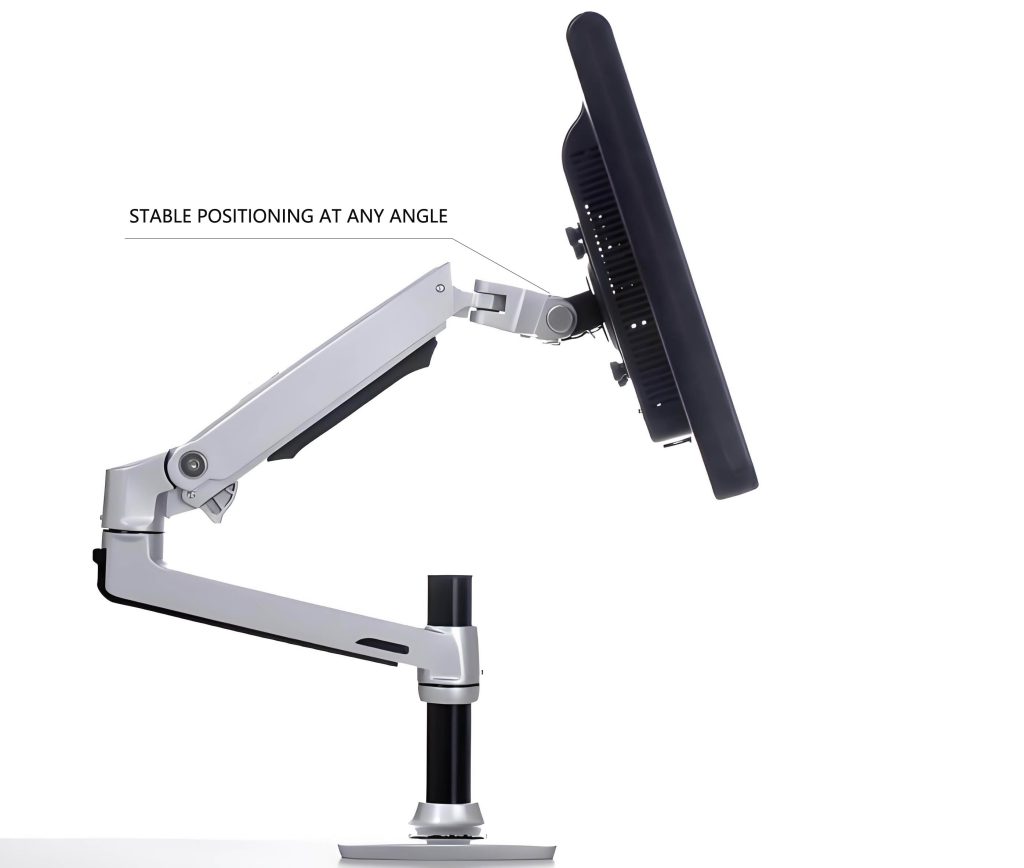

토크 힌지가 장착된 이 모니터 마운트는 어떤 각도에서도 안정적인 위치를 보장합니다.

컴팩트 토크 힌지의 4가지 핵심 이점

내부 공간 활용 극대화

• 좁은 베젤과 초박형 섀시에 내장되어 있습니다.
• 더 큰 배터리 또는 추가 모듈을 위한 공간 절약
• 노트북, 폴더블 및 휴대용 모니터의 슬림한 디자인 구현

조립 간소화 및 제조 비용 절감

• "힌지 + 서포트 암" 대체 → 부품 수 감소
• 감소 보정을 제거하여 조립 시간 단축
• 컷 배송, 보관 및 오류율 간소화된 BOM으로

원활하고 안정적인 사용자 경험 향상

• 부드럽고 조용한 움직임을 위한 일정한 댐핑
• 모든 각도에서 위치 유지 갑작스러운 스냅 방지
• 더 안전하고 편리한 유지 보수 및 조정

내구성 및 장기적인 신뢰성 향상

매개변수	컴팩트 토크 힌지(하이엔드)
주기 수명	20,000 - 30,000회 열기/닫기 주기
토크 붕괴	< 수명 주기 테스트 후 15% 미만
유지 관리	필요 없음
머티리얼 옵션	스테인리스 스틸, 합금, 플라스틱

적용 시나리오: 컴팩트 토크 힌지의 다양한 산업적 가치

산업	애플리케이션 예시	키 힌지 요구 사항
소비자 가전	노트북, 폴더블 휴대폰, 휴대용 모니터	초박형, 안정적인 토크
의료 기기	침대 옆 모니터, 수술용 조명, 초음파 커버	정확성, 신뢰성
자동차	접이식 스크린, 센터 콘솔 덮개, 후면 디스플레이	숨겨진 부드럽고 조용한 모션
산업 자동화	제어판 도어, 보호 커버	내구성, 간편한 조립

올바른 컴팩트 토크 힌지 선택 방법

무게와 크기에 따라 필요한 토크 계산하기

T=L2×W×cos(θ)T = \frac{L}{2} \times W \times \cos(\theta)

• T = 필요 토크(N-m)
• L = 패널/도어 높이(m)
• W = 패널 무게(N)
• θ = 개방 각도

👉 적용 1.2-1.5의 안전 계수 를 클릭하고 공급업체 데이터로 확인합니다.

공간 제약 조건에 따른 마운트 옵션 평가

일반적인 스타일: 샤프트 장착형, 베이스 고정형, 프레스인 타입.
권장 사항: 나중에 간섭을 피하기 위해 CAD에서 설치 공간을 시뮬레이션하세요.

운영 환경에 따라 적절한 자료 선택

운영 환경	추천 자료
습식 / 부식성	스테인리스 스틸(304/316), 특수 합금
경량 설계	알루미늄, 엔지니어링 플라스틱
고온/저온	검증된 윤활제 + 안정적인 합금
프리미엄 내구성	하이브리드: 금속 하우징 + 플라스틱 디스크

수명 및 테스트 데이터 검증을 통한 신뢰성 보장

다음으로 테스트 보고서를 요청하세요. 사이클 수 + 토크 감쇠 데이터.
For 의료 및 자동차 응용 프로그램, 인증을 적극 권장합니다.

결론: 컴팩트 토크 힌지는 미래 설계를 위한 핵심 부품입니다.

디자인이 더 작고, 더 가볍고, 더 스마트해지는 추세가 지속됨에 따라 공간과 조립 사이의 갈등은 더욱 심화될 것입니다.
고유한 엔지니어링 철학과 장점을 갖춘 컴팩트 토크 힌지는 경쟁력과 사용자 경험을 향상시키는 핵심 부품으로 자리 잡고 있습니다.

단순한 지지 요소가 아니라 새로운 디자인, 새로운 경험, 새로운 가치를 실현하는 핵심 요소입니다. 디자이너와 엔지니어는 차세대 제품에 컴팩트 토크 힌지 사용을 적극 고려할 것을 권장합니다.

FQA

Q1: 토크 힌지와 마찰 힌지의 차이점은 무엇인가요?

개념이 겹치는 부분이 있습니다. "토크 힌지"는 스프링, 디스크 또는 댐핑 유체와 같은 메커니즘을 포함하는 더 넓은 범주입니다. "마찰 힌지"는 주로 디스크/세척기 저항 설계를 가리키는 경우가 많습니다.

Q2: 컴팩트 토크 힌지의 토크를 조정할 수 있나요?

예. 옵션은 다음과 같습니다. 고정 토크 (공장 설정) 및 조절 가능한 토크 (고정 나사를 통해 미세 조정). 프로젝트의 필요에 따라 선택하세요.

Q3: 이 힌지에는 일반적으로 어떤 재료가 사용되나요?

재료 유형	적합한 시나리오
스테인리스 스틸	습하거나 부식성이 있는 환경
알루미늄	경량 전자 기기
합금 + 플라스틱	균형 잡힌 내구성과 감쇠 성능

Q4: 고품질 컴팩트 토크 힌지의 일반적인 수명은 얼마나 되나요?

20,000~30,000주기토크 감쇠가 15% 미만입니다. 항상 제조업체 테스트 데이터로 확인하세요.

Q5: 신뢰할 수 있는 소형 토크 힌지는 어디에서 구할 수 있나요?

브랜드 / 공급업체	제공되는 주요 기능
Southco	넓은 토크 범위, 산업용 및 소비자용 전자 제품
스가츠네	정밀 경첩, 일본 엔지니어링 품질
LEECO	비용 효율적이고 OEM 친화적인
HTAN	특수 힌지, 맞춤형 솔루션
