Fechos de compressão para armários IP65/IP66: Guia de engenharia

Fechos de compressão diferem fundamentalmente dos fechos de came padrão pela sua capacidade de proporcionar um curso axial de 3mm-6mm após o fecho. Este curso gera uma pré-carga controlada, forçando a junta para a sua gama de compressão efectiva (20%-40%), assegurando assim a conformidade com as normas IP65/66 e NEMA 4/4X. Este mecanismo de compressão ativa é fundamental para evitar falhas de vedação em armários industriais, que são normalmente causadas por compressão insuficiente, afrouxamento por vibração e deformação do material.

Quatro principais causas de engenharia de falhas de vedação

A vedação não é o resultado de um único componente, mas sim de um equilíbrio do sistema. Nas aplicações no terreno, os seguintes factores são as principais causas de fugas.

Conjunto de compressão Desvio do intervalo efetivo

As juntas (por exemplo, EPDM ou espuma de PU) devem ser comprimidas até uma percentagem específica para gerar a força de ressalto necessária para bloquear os líquidos.

• Subcompressão (<15%): Não preenche as irregularidades microscópicas do painel da porta, criando canais de sifão capilar.
• Sobrecompressão (>50%): Excede o limite de elasticidade do material, levando a Conjunto permanente e perda da capacidade de recuperação a longo prazo.
• Norma de referência: ASTM D395 ou ISO 815 (Standard Test Methods for Rubber Property - Compression Set).

Distribuição desigual da pressão

Os pontos de bloqueio de ponto único ou escassos provocam deformações nos cantos do painel da porta. A força de aperto diminui entre os pontos de bloqueio, provocando a delaminação da junta do corpo do armário.

Afrouxamento de fixadores sob vibração

Durante o funcionamento ou o transporte do equipamento, as vibrações provocam o deslizamento da lingueta dos fechos não bloqueados. Uma vez perdida a pré-carga, a interface de vedação falha imediatamente.

• Norma de referência: IEC 60068-2-6 (Ensaio de vibração); MIL-STD-810 (Considerações de Engenharia Ambiental).

Ambiental Arrepio e envelhecimento

O ciclo térmico provoca a expansão e contração do material. Se o trinco não tiver capacidades de compensação do curso, as folgas formadas durante a contração a baixa temperatura conduzirão a fugas.

Mecanismo de funcionamento dos fechos de compressão: Do "bloqueio" à "pré-carga"

O valor central de um fecho de compressão reside na separação das acções de "posicionamento" e de "compressão".

Decomposição de movimentos mecânicos

1. Fase de rotação: A lingueta roda atrás do aro da porta, completando a obstrução física (posicionamento).
2. Fase de compressão: O funcionamento contínuo do puxador/ferramenta utiliza uma estrutura de came ou de rosca para puxar a lingueta axialmente em direção ao painel da porta.
3. Resultado: Gera uma deslocação axial (tipicamente 3mm-6mm), eliminando ativamente a abertura da porta.

Valor técnico da pré-carga

• Anti-vibração: Uma pré-carga elevada aumenta o atrito entre a lingueta e a estrutura. Combinado com mecânico Sobre-centrado de conceção, o que evita o afrouxamento devido a vibrações.
• Compensação de tolerância: O curso axial cobre as tolerâncias de fabrico, as variações de espessura do revestimento e a diminuição da espessura da junta devido ao envelhecimento.

Composição do material e propriedades mecânicas

Compreender a composição do material dos fechos de compressão ajuda as equipas de aquisição a especificar o tipo correto para o seu ambiente.

Principais elementos metálicos

• Liga de zinco (aprox. 50%-60%): Fornece suporte estrutural básico - baixo custo e fácil de fundir sob pressão para perfis complexos.
• Aço inoxidável (aprox. 20%-30%): Utilizado em áreas chave de suporte de carga (cames, linguetas, cilindros) - resistente à ferrugem e ao desgaste. Especificar ASTM A240 Grau 304 para utilização industrial normal; Grau 316 para ambientes costeiros ou químicos.
• Liga de cobre (aprox. 10%-15%): Utilizado em componentes internos de precisão do cilindro do trinco para melhorar a suavidade de funcionamento.

Elementos auxiliares e suas funções

• Silício: Aumenta a dureza do metal e evita a deformação sob carga contínua.
• Níquel: Melhora a resistência à corrosão e prolonga a vida útil em ambientes húmidos ou salinos.

Dados de desempenho mecânico

• Resistência à compressão: Classificado para suportar mais de 5.000N de pressão - resiste a impactos violentos sem deformação.
• Resistência à tração: Ligação pata-corpo classificada para 3.000N - evita o arrancamento forçado.
• Dureza da superfície: HRC 50-55 (Rockwell) - desgaste mínimo da superfície, mesmo em funcionamento de alta frequência.
• Vida útil do ciclo: Trinco em aço inoxidável com capacidade para mais de 100 000 ciclos de abertura/fecho.
• Temperatura de funcionamento: -30°C a 120°C - especificar modelos com revestimento isolante para ambientes superiores a 80°C.

Avaliação comparativa de normas internacionais: Conformidade com IP e NEMA

A aquisição deve associar o desempenho do trinco ao grau de proteção do invólucro pretendido.

Índice de proteção IP (IEC 60529)

• IP65 (estanque ao pó / jactos de água): Os fechos de compressão eliminam as microfendas, impedindo a entrada de poeiras devido à pressão negativa e resistindo a jactos de água de baixa pressão de todas as direcções.
• IP66/67 (jactos potentes/imersão): Requer uma força de aperto mais elevada e uniforme - recomenda-se normalmente o bloqueio por compressão de vários pontos.

Tipos NEMA (NEMA 250 / UL 50E)

• NEMA 4/4X (exterior / resistente à corrosão): Requer uma construção em SS304/316 e juntas resistentes aos raios UV, passando o teste de descida da mangueira.
• NEMA 12 (interior / poeira e óleo): Centra-se na capacidade anti-fugas da interface junta-travão.

Comparação técnica: Fechos de compressão vs. fechos de came padrão

Não tem a certeza se precisa de um fecho de compressão ou de um fecho de came normal? Consulte o nosso guia pormenorizado: Fecho de came ou fecho de compressão - Qual é a diferença e qual escolher?

Dimensão de comparação	Fecho de came standard	Trinco de compressão	Guia de decisão de aquisição
Trajetória de movimento	Apenas rotação	Rotação + tração axial	Obrigatório para exteriores / à prova de água
Capacidade de vedação	Não controlado	Compressão ativa; altamente controlada	Recomendado para IP54+
Resistência à vibração	Fraco; propenso a soltar-se	Excelente; caraterísticas Pré-carga / Anti-vibração	Obrigatório para equipamentos móveis
Compensação da tolerância	Sensível	Perdoa; apresenta compensação de acidente vascular cerebral	Ideal para tolerância média da chapa metálica
Custo	Baixa	Média / Alta	Avaliar com base no TCO

Cenários de aplicação comuns

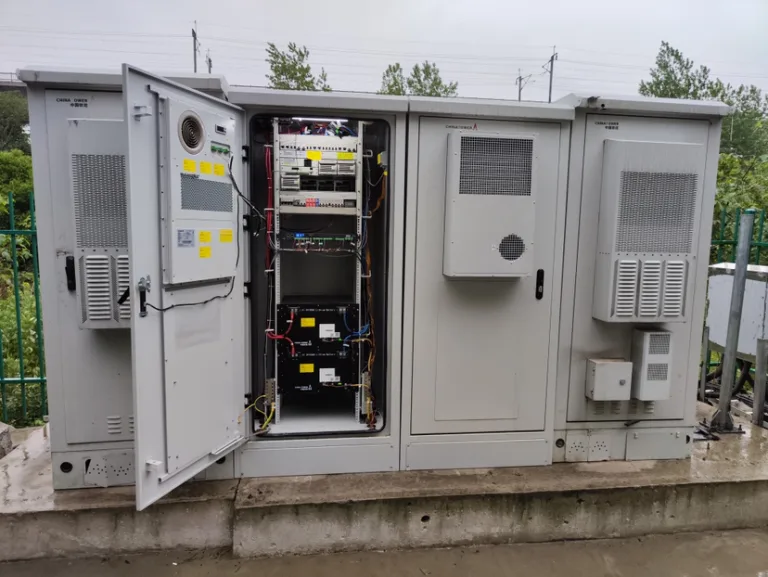

• Armários industriais: Armários de controlo elétrico, armários de servidores, caixas de comutação que requerem uma vedação IP65+.
• Transporte: Escotilhas de navios, escotilhas de equipamento de veículos ferroviários, veículos de recreio, portas de compartimentos de carroçarias de camiões.
• Portas para instalações industriais: Resistência ao pó, ao óleo e a outros ambientes agressivos.
• Portas de segurança especiais: Portas corta-fogo e portas antideflagrantes que exijam um fecho de segurança.
• Grandes máquinas industriais: Equipamentos que exigem elevada integridade de vedação e resistência à vibração durante o funcionamento.
• Chassis de equipamentos electrónicos: Caixas para computadores, equipamento de rede e equipamento de comunicações.

Controlo dos riscos na cadeia de abastecimento: Evidências do terreno (VoC)

A análise do feedback do mundo real revela que a falha de vedação se deve frequentemente a omissões na cadeia de abastecimento em vez de falhas de conceção. O estudo de caso seguinte destaca os pontos de controlo críticos da aquisição.

Falta de hardware à prova de vibração

• A questão: O produto é fornecido sem as porcas de bloqueio #10-32 necessárias para fixar o conjunto.
• Consequência para a engenharia: Sem as porcas de bloqueio com inserto de nylon (Nyloc), as porcas normais recuam sob vibração. Um corpo de trinco solto equivale a uma força de compressão nula, anulando instantaneamente a classificação IP.
• Ação de aquisição: Verificar se a lista técnica inclui "Kit de hardware de instalação" e especificar ANSI/ASME B18.16.6 (Porcas Nyloc).

Resistência à tração do material Falha

• A questão: Os pernos partiram-se durante o transporte num veículo pesado.
• Consequência para a engenharia: Indica zinco fundido sob pressão de baixa qualidade com porosidade interna - incapaz de suportar forças de corte em aplicações móveis de elevada vibração.
• Ação de aquisição: Para aplicações móveis ou de serviço pesado (NEMA 4), especificar Aço inoxidável (ASTM A240 Grau 304) corpos. Não comprometer a qualidade do material para ambientes de elevada vibração.

Lista de verificação dos parâmetros de seleção de chaves

Ao emitir um pedido de cotação, o dimensionamento correto não é negociável. Para uma comparação mais alargada dos tipos de trinco em aplicações industriais, consulte o nosso guia: Fechos ajustáveis ou de mola - Qual escolher?

A fórmula do intervalo de aderência

Lista de controlo das especificações

• Curso de compressão: Valor recomendado ≥ 3 mm.
• Máx. Carga estática: Verificar a resistência à tração (por exemplo, 400N vs 1.000N) com base no peso da porta.
• Dimensões do recorte: Confirmar os recortes padrão da indústria para compatibilidade de manutenção futura.
• Adaptabilidade ambiental:
  • Material da junta: EPDM (padrão) vs. Silicone (calor elevado).
  • Acabamento: Revestimento em pó preto vs. SS316 passivado.

SOP para instalação e verificação

Verificação pré-instalação

• Rebarbagem: Certifique-se de que os orifícios de instalação não têm rebarbas para evitar perfurar o O-ring integrado do trinco.
• Preparação do hardware: Localizar as porcas Nyloc identificadas na lista técnica. Não substituir as porcas normais.

Controlo do binário

• Utilizar uma chave dinamométrica calibrada de acordo com ISO 6789 orientações.
• Aviso: O aperto excessivo provoca a deformação do corpo; o aperto insuficiente provoca fugas.

Ajustar a profundidade de engate

• Feche a porta e ajuste o parafuso de regulação até que a lingueta entre em contacto com o aro.
• Apertar mais um 2 voltas completas para definir a pré-carga necessária.

Verificação no terreno: O teste em papel

• Fixar uma folha de papel A4 no selo e bloquear o fecho.
• Critérios de aprovação: O papel não pode ser retirado sem se rasgar e apresenta uma linha de indentação distinta e contínua que confirma o contacto total com a junta.

FAQ

P: Quais são os requisitos de manutenção dos fechos de compressão?

Lubrificar o cilindro do trinco com pó de grafite de seis em seis meses - evitar lubrificantes à base de óleo, uma vez que atraem poeiras. Inspecionar regularmente os parafusos de fixação para verificar se estão soltos, especialmente em equipamentos móveis ou com elevada vibração.

P: Os fechos de compressão podem ser utilizados em ambientes com temperaturas extremas?

Os modelos padrão são classificados para -30°C a 120°C. Para ambientes superiores a 80°C, especificar modelos com revestimento isolante. Para o material da junta, selecione Silicone em vez de EPDM para aplicações sustentadas de calor elevado.

P: Como é que posso avaliar as diferenças de qualidade entre marcas?

Verificar o peso do corpo - uma densidade mais elevada indica normalmente uma composição mais densa do material. Testar a suavidade da inserção da chave - produtos inferiores são propensos a encravar. Solicite a certificação do material (MTR) e relatórios de testes de névoa salina. Especificar ASTM A240 Grau 304 ou 316 para corpos em aço inoxidável em ambientes exigentes.

P: Quais são as principais precauções durante a instalação?

Meça com precisão a espessura do painel da porta e selecione a gama de aperto do trinco correspondente. O recorte deve ser dimensionado com exatidão para evitar o desvio do trinco. Utilize sempre porcas Nyloc em vez de porcas normais para evitar o afrouxamento induzido por vibrações.

Conclusão

Os fechos de compressão não são simples fixadores - são componentes principais de execução do sistema de vedação. Ao proporcionar um controlo Pré-carga axialOs fechos tradicionais não conseguem resolver problemas como a compensação de tolerância, a resistência à vibração e a manutenção de taxas de compressão constantes durante toda a vida útil do armário.

Com uma composição de material de elevada resistência (5.000N de compressão / 3.000N de tração / dureza HRC 50-55), conformidade com as normas IP65/66 e NEMA 4/4X e uma vida útil nominal de 100.000 ciclos, os fechos de compressão corretamente especificados proporcionam uma fiabilidade de vedação a longo prazo com uma manutenção mínima. Contactar a HTAN para obter preços diretos de fábrica e apoio de engenharia de aplicações.
