Как выбрать промышленные ручки для дверей, панелей и крышек

Ручка-тяга может казаться самой простой деталью промышленных ворот. Но это не так. Прокладка может сделать корпус светильника трудновзломаемым. Утопленная рукоятка может сохранить габариты машины, но оставить слишком мало места для руки в перчатке. Жесткая нержавеющая планка может остаться неповреждённой, в то время как её крепежные лапки деформируют листовой металл вокруг себя. Форма из каталога подходит, но установленный узел всё равно выходит из строя.

Промышленная ручка — это фиксированная или выдвижная рукоятка, используемая для перемещения дверцы, ящика, панели или крышки оборудования после отключения любого фиксирующего механизма. Поэтому выбор промышленной ручки следует начинать ещё до определения номера модели. Сначала необходимо определить, что именно перемещает оператор, направление и величину прилагаемого усилия, доступное пространство для руки и ручки, а также конструкцию, на которую действует нагрузка. Эти параметры, как правило, сужают выбор до фиксированной приподнятой ручки, утопленной ручки или откидной ручки. Материал, отделка, детали крепления и конкретные размеры определяются уже после принятия этого архитектурного решения.

Начинайте с задачи, а не с формы из каталога

Термин “ручка” охватывает детали, выполняющие различные функции. Неподвижная ручка-тяга обеспечивает руке фиксированное удержание. Она не удерживает дверь. Поворотная ручка может вращать кулачок или приводить в действие многоточечный стержневой замок. Складная ручка для переноски может выдерживать вес переносного чемодана. Подъёмная ручка на крышке может подвергаться воздействию силы тяжести, ударам и смещённой нагрузке. В галерее продуктов эти детали могут выглядеть схожими, но их пути передачи нагрузки и требования к сертификации различаются.

В этих случаях ручка служит оператору опорой для открывания, закрывания, толкания, тяги или управления движением промышленных ворот, ящика, панели или люка. Складная версия по-прежнему является ручкой для тяги, если складывание служит лишь для уменьшения выступа. Если деталь должна выдерживать вес всего корпуса, приводить в действие защелку, ограничивать доступ или служить сертифицированной точкой подъема, перестаньте рассматривать её как обычную ручку для тяги. Функциональное требование изменилось.

• Открыть или закрыть дверь: определить усилие отрыва, направление тяги, рычаг шарнира и зазор для руки.
• Сдвиньте раздвижную панель или выдвиньте ящик: определять направление перемещения, трение рельсов, чувствительность к перекосу и зазор на протяжении всего хода.
• Поднимите крышку: определить вес крышки, центр тяжести, ось шарнира, угол открытия, а также то, используется ли ручка только во время движения.
• Переноска оборудования: Укажите ручку для переноски и проведите расчет всего корпуса, соединительного узла, динамической нагрузки и распределения нагрузки. Не используйте одобрение, полученное для ручки дверной ручки.

Движение определяет направление силы

Сам по себе вес двери не отражает усилие, действующее на ручку. Вертикальная распашная дверь опирается на петли, поэтому привод обычно преодолевает сопротивление защелки, прилипание прокладки, трение в петлях, перепад давления и ускорение — а не поднимает всю массу двери. Горизонтальная заслонка отличается тем, что сила тяжести создает момент вокруг петли. Раздвижная панель создаёт трение о направляющую и может заклинивать, если оператор отклоняется от заданной траектории движения.

Для распашной двери уравнение первого порядка имеет вид M = F × r, где M — это момент сопротивления относительно оси шарнира, F — это усилие руки, и r — это перпендикулярное расстояние от оси шарнира до линии действия силы. Это общее соотношение статики, а не технические характеристики изделия. Увеличение расстояния от ручки до шарнира может снизить требуемое усилие, прилагаемое рукой, но только в том случае, если это позволяют край панели, конструкция защелки и способ приведения привода в действие.

Три варианта конструкции ручки-тяги

Большинство ранних вариантов конструкции можно разделить на три основные архитектуры. Фиксированная приподнятая ручка обеспечивает постоянную доступность рукоятки. Утопленная ручка позволяет убрать рукоятку в пределы панели. Складная ручка обеспечивает приподнятую рукоятку при необходимости и более низкий профиль в сложенном состоянии. Правильной отправной точкой является то ограничение, от которого нельзя отступить, а не вариант с самым длинным списком преимуществ.

Что каждая архитектура вносит в сборку

У фиксированной приподнятой ручки путь передачи нагрузки самый короткий и наглядно прослеживаемый: рукоятка, ножки, опоры, крепежные элементы, панель. Отсутствие подвижного соединения исключает износ шарнира и проблемы, связанные с положением в сложенном состоянии, но не устраняет изгиб панели или смещение крепежных элементов. Жесткие ручки также могут быть менее устойчивы к несоосности монтажных поверхностей. Затягивание обеих опор на изогнутой панели может создать предварительное усилие на ручку или деформировать панель ещё до того, как оператор прикоснется к ней.

Утопленная ручка позволяет интегрировать её в панель, избавляясь от внешнего выступа. Углубление или вырез образуется за счёт удаления материала из панели и может нарушать целостность формованного ребристого элемента жесткости. Окружающий фланец должен плотно прилегать, а рука должна входить в углубление, не задевая края. В углублении могут скапливаться вода, стружка, пыль или остатки чистящих средств, если не учитывать его ориентацию и дренаж. Таким образом, ровная поверхность — это результат сборки, а не просто характеристика изделия.

Складная ручка имеет два состояния: разложенное и сложенное. В разложенном состоянии ручка передает усилие через шарниры, упоры, кронштейны и монтажное основание. В сложенном состоянии её положение может фиксироваться с помощью пружины, фиксатора, фрикционного механизма или под действием силы тяжести. Конструкция должна чётко определять, что именно воспринимает рабочую нагрузку: штифт шарнира, фиксирующий упор, контакт между рукояткой и основанием или их комбинация. Рукоятка, которая на фотографии складывается аккуратно, всё равно может греметь, защемлять пальцы, заклиниваться из-за попадания мусора или перегружать небольшой шарнир при наклоненном тяговом усилии.

Если вопрос о профиле остался нерешенным, сравните ручки для поверхностного монтажа и для встраивания прежде чем выбрать модель.

Если использование рукоятки с приподнятой частью допустимо только во время работы, используйте Сравнение фиксированной и складной рукоятки проанализировать постоянную проекцию, износ шарнира, удерживающую способность и траекторию нагрузки на подвижном соединении.

«Грип» — это рабочая область

Общая длина — ненадёжный показатель удобства использования. Оператор касается рукоятки лишь частично, а рука занимает пространство, которое не отображается на фотографиях в каталоге. На полезном чертеже следует обозначить расстояние между центрами крепления C, полезная длина рукоятки G, расстояние до рукоятки H, максимальная проекция P, диаметр или сечение захвата, размер опоры и прилегающая зона, в которую запрещен вход.

G должна соответствовать предполагаемому положению руки, а не просто выглядеть пропорциональной по отношению к двери. H должно учитывать размеры пальцев, перчатки и фактический угол подхода. P позволяет контролировать как доступ руки, так и риск столкновения. Более крупная рукоятка может улучшить управляемость, но при этом рука может оказаться в зоне рамы, защелки, троса, соседней панели или пути движения. Эти характеристики следует рассматривать в совокупности, поскольку увеличение одного параметра может привести к ухудшению другого.

Форма кромки также имеет значение. Широкая, гладкая поверхность соприкосновения, как правило, лучше распределяет давление руки, чем узкая часть, в то время как резкие переходы, открытая резьба или необработанные края вырезов вызывают локальный дискомфорт. Универсального размера захвата не существует, поскольку толщина перчаток, требуемое усилие, частота работы, способ захвата и геометрия модели варьируются в зависимости от проекта. Размеры указываются в чертеже поставщика; удобство использования подтверждается на типовой сборке.

Проекция относится к схеме расположения оборудования

Несъемная ручка продолжает занимать место, даже когда ею никто не пользуется. Ее выступающая часть остается частью габаритных размеров машины во время эксплуатации, технического обслуживания, упаковки, транспортировки и хранения. Ручка, безопасная на передней панели отдельно стоящего шкафа, может стать точкой удара рядом с проходом, местом зацепления за одежду или кабели, а также источником помех при открывании двух дверей навстречу друг другу.

Проведите проверку ручки как минимум в трёх положениях: при закрытой двери, при движении двери и при полностью открытой двери. Находящиеся поблизости ограждения, поручни, соседнее оборудование, съемные панели, тележки и инструменты для обслуживания могут попадать в это пространство в разное время. Для складных ручек учитывайте как положение в сложенном состоянии, так и траекторию движения при подъеме ручки. Для утопленных ручек учитывайте саму руку; ровная внешняя поверхность не гарантирует, что пальцы смогут удобно дотянуться до ручки.

Ручка может пройти, а панель — нет

Ручка для тяги передаёт усилие руки через свою рукоятку, ножки или шарниры, монтажные опоры, крепежные элементы, обшивку панели и любую несущую конструкцию. Самое слабое место может находиться совсем не рядом с рукояткой. Тонкий лист может выпячиваться под опорой ручки, отверстия могут растягиваться, вставки могут поворачиваться, гайки могут ослабляться, а окрашенная поверхность может трескаться вокруг подвижного соединения. Ни один из этих дефектов не требует разрушения корпуса ручки.

Значение нагрузки, указанное в каталоге, имеет смысл только при указании её направления, крепления, монтажных элементов, точки приложения нагрузки, продолжительности или числа циклов, а также критерия приемлемости. Прямое усилие, приложенное к жесткой испытательной пластине, не подтверждает несущую способность при угловом усилии, действующем на широкую дверную обшивку. Указание на использование нержавеющего материала также не доказывает, что соединение способно выдерживать большую нагрузку. Номинальная нагрузка в сборе может зависеть от жесткости панели или от вырыва крепежных элементов до того, как ручка достигнет своего предела прочности.

Считывание значения нагрузки с учетом граничных условий

Полезные данные, предоставляемые поставщиком, должны идентифицировать испытуемую модель и определять, где и как усилие действовало на зажим. Усилие, приложенное к центру стержня, распределяет нагрузку иначе, чем усилие, приложенное вблизи одного из опорных концов. Растяжение, перпендикулярное панели, сдвиг, параллельный панели, и косое тяговое усилие вызывают различные реакции в опорных точках и крепежных элементах. Если испытание проводилось только в одном направлении, не следует без обоснования распространять полученные результаты на другие направления.

Не менее важное значение имеет крепеж. Запишите материал и толщину пластины, геометрию отверстий, крепежные элементы, тип крепежа, условия затяжки и длину пролета без опоры. Затем определите, описывает ли результат однократную испытательную нагрузку, рекомендацию по рабочей нагрузке, ударное воздействие или повторяющиеся циклы. Наконец, определите, что считается отказом: разрушение, необратимая деформация, заданное прогибание, ослабление крепежа, утрата работоспособности или видимые повреждения панели. Без учета этих условий числовые данные могут помочь сравнить позиции в каталоге, но не позволят утвердить установленную дверь.

Пример инженерного сценария: Если фиксированная ручка остается неповрежденной во время испытания на растяжение с использованием жесткого зажима, то на серийной двери появляются складки длиной около одного фута, поскольку оператор тянет под углом, а лист не имеет локального усиления. Сама ручка не имеет дефектов. Траектория передачи нагрузки была неполной. Это иллюстративный сценарий, а не отчет по проекту заказчика или претензия по результатам испытаний продукции.

Если нагрузка значительная или повторяющаяся, следует перенести её на формованный фланец, внутренний кронштейн, опорную пластину, элемент каркаса или другое специально предусмотренное усиление. Выбор подходящего элемента зависит от материала и геометрии панели. Простое установление ручки большего размера может увеличить момент на той же слабой панели.

Монтажные центры — это не соединительные узлы

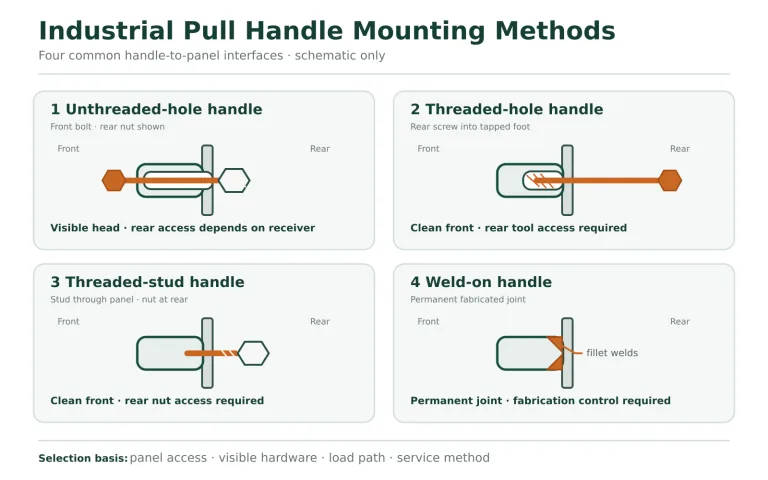

Две модели с одинаковым расстоянием между центрами не являются автоматически взаимозаменяемыми. Ножки могут иметь разную ширину, площадь опоры, длину шпилек, размер резьбы, требования к отверстиям, расстояния до краев или требования к доступу. В одной модели могут использоваться передние винты, ввинчиваемые в резьбовые ножки ручки. В другой — шпильки могут быть установлены на ручке, а гайки — сзади панели. Третья модель может использовать шпильки или вставки, закреплённые на панели. Каждая такая конструкция влияет на доступ при сборке и особенности технического обслуживания.

Чистый вид с передней стороны не означает, что монтаж осуществляется только с одной стороны: для затяжки гаек скрытых ручёк-шпилек по-прежнему может потребоваться доступ с задней стороны. Сравните передние винты, сквозные болты, шпильки с задней фиксацией, резьбовые вставки и приварные соединения в Руководство по способам крепления промышленных ручек.

Допуск по двум установочным опорам

Двухфутовая ручка требует одновременного совпадения нескольких характеристик: расстояний между центрами крепления ручки, положения отверстий, поверхностей опорных стоек, плоскостности панели, толщины покрытия, а также расположения любых шпилек, вставок или опорной пластины. Каждая из этих характеристик может находиться в пределах своего допуска, при этом собранная пара по-прежнему не будет входить в гнездо. Жесткая ручка не изгибается плавно, чтобы компенсировать значительную погрешность в положении. Затягивание крепежных элементов может, напротив, сместить одну лапку вбок, наклонить вставку, поцарапать покрытие или оставить остаточное напряжение в панели.

Пазы и отверстия увеличенного размера могут обеспечить свободу сборки, но при этом снижают точность позиционирования и могут допускать смещение под воздействием переменных нагрузок типа «толкание-тяга». Плавающая гайка или упругая прокладка могут компенсировать некоторые отклонения, однако ни то, ни другое не следует использовать для маскировки неконтролируемой схемы расположения отверстий. На чертеже должны быть указаны система отсчёта и предусмотренные средства регулировки, а на образце сборки должно быть видно, что обе опоры плотно прилегают без необходимости принудительного установления рукоятки в нужное положение.

• Расстояние между центрами крепления и диаметр отверстий или шпилек
• Размеры подошвы и площадь контакта
• Материал панели, толщина, покрытие и армирование
• Доступ к переднему и заднему узлам
• Тип крепежа, тип резьбового соединения, шайбы и способ фиксации
• Зазор относительно внутренних компонентов, электропроводки, уплотнений и фланцев дверей

Материал зависит от экспозиции

Материал должен ограничивать выбор архитектуры, подходящей с механической точки зрения; он не должен спасать неподходящую конструкцию. Нержавеющая сталь может обеспечить полезную коррозионную стойкость, но на нержавеющем стержне с несовместимыми крепежными элементами, загрязненными поверхностями или щелями, в которых скапливается вода, все равно может возникнуть коррозия. Алюминий снижает массу, но при этом возникают проблемы, связанные с его прочностью, качеством поверхности и сочетанием с другими металлами. Инженерные полимеры позволяют избежать появления красной ржавчины и могут обеспечивать электрические или тепловые преимущества, однако на их эксплуатационные характеристики влияют марка полимера, армирование, температура, воздействие ультрафиолета, химические вещества и вставки.

Опишите реальные условия эксплуатации, а не ограничивайтесь лишь указанием “на открытом воздухе” или “коррозионно-стойкий”. Дождь, хлориды в прибрежных районах, дорожная соль, щелочные моющие растворы, кислотные пары, дезинфицирующие средства, масла, солнечный свет и циклы замерзания-оттаивания оказывают воздействие на различные части узла. Химические вещества, используемые при очистке, могут оказывать более сильное воздействие, чем в условиях обычной эксплуатации. В технических условиях должны быть указаны корпус рукоятки, подвижные детали, крепежные элементы, шайбы, вставки, покрытие и любые прокладки — а не только видимая рукоятка.

Качество поверхности играет важную роль как с функциональной, так и с эстетической точки зрения. Шероховатость, направление волокон, качество полировки, края покрытия и текстура литья влияют на легкость очистки, тактильные ощущения при захвате, внешний вид и заметность следов износа. Название вида отделки не определяет коррозионную стойкость или совместимость с чистящими средствами. Если условии эксплуатации имеют значение, уточняйте точный материал и вид отделки для выбранной модели и определяйте необходимые для утверждения доказательства, специфичные для данного проекта.

Изменения в размещении влияют на трудозатраты оператора

Расположение ручки является частью механизма, даже если сама ручка не движется. В распашной двери увеличение расстояния от петли, как правило, увеличивает рычажный эффект. Размещение ручки слишком близко к свободному краю может улучшить рычажный эффект, но при этом перегрузить раму, защелку или зону защемления. На раздвижной двери ручка должна воспринимать усилие, направленное ближе к направлению перемещения; отклонение от оси при тяге может усилить заклинивание в направляющей или на рельсе. На крышке расположение ручки относительно центра тяжести влияет на ощущения при подъеме крышки.

Ориентация также имеет значение. Вертикальный, горизонтальный и наклонный хваты могут иметь одинаковую полезную длину на чертеже, но при этом обеспечивать разные положения запястья и направления тяги. Оптимальная ориентация зависит от положения оператора, направления открывания, частоты использования, наличия перчаток, близлежащих препятствий, а также от того, используется ли та же самая ручка для закрытия панели.

Наличие двух ручек не гарантирует равномерного распределения нагрузки. Операторы редко прилагают одинаковое усилие одновременно, а гибкая обшивка может скручиваться между точками крепления. Если задача действительно требует подъема силами двух человек или контролируемого перемещения широкой панели, определите предполагаемые условия эксплуатации и проведите испытания панели с реалистичной асимметричной нагрузкой. Не делите общую нагрузку на два и не считайте полученное значение автоматическим номиналом для каждой ручки.

Типовая дверь помогает определиться с выбором

Образец изделия, просто лежащий в руке, мало что говорит о его реальных характеристиках. Установите его на типовую дверь или панель с предусмотренными отверстиями, крепежными элементами, слоями покрытия, армированием, уплотнителем, петлей, защелкой и сопутствующей фурнитурой. Цель заключается не в том, чтобы разработать универсальный лабораторный протокол, а в том, чтобы выявить конфликты при сборке до утверждения производственного чертежа.

1. Полностью отпустите защелку, после чего определите начальное усилие отрыва и направление тяги.
2. Управляйте дверью, прикладывая к ней руку так, как это предусмотрено: голую или в перчатке. Следите за тем, чтобы не защемиться и не коснуться рамы, края двери и прилегающих фурнитурных элементов.
3. Проведите дверь на весь ход. Учтите сложенные и разложенные конверты, если ручка имеет подвижную часть.
4. Учитывайте реальные направления тяги, включая внеосевую составляющую, обусловленную положением оператора. Обращайте внимание на появление волн на панели, смещение ножек, вращение вставок, ослабление крепежа или повреждение покрытия.
5. Проверьте зазор сзади и доступ для технического обслуживания при установленном внутреннем оборудовании. Гайка, к которой можно добраться на пустом корпусе, может оказаться недоступной в готовом шкафу.
6. Если речь идет о герметичности или очистке, следует проверять монтажные проходы, каналы отвода воды, углубления и ловушки для остатков в рамках конструкции корпуса — а не полагаться исключительно на заявления производителя ручки.

Зафиксируйте, что было проверено, а что нет. Проверка посадки не позволяет определить ресурс на усталость. Кратковременное испытание на растяжение не позволяет определить грузоподъёмность. Видимая поверхность из нержавеющей стали не подтверждает марку материала. Эти ограничения делают анализ образцов более полезным, а не менее.

Входные данные, позволяющие различать модели-кандидаты

Как только архитектура определена, выбор модели значительно ускоряется. Поставщику не нужен обширный пакет общих технических требований; ему достаточно нескольких сведений о сборке, которые позволяют исключить неподходящие семейства. Вместе с запросом отправьте следующую информацию:

• Функция двери, ящика, панели, крышки или переносного чехла
• Направление движения и предполагаемое направление тяги оператора
• Измеренное или заданное в проекте усилие открытия либо расчетный случай, если речь идет о несущем применении
• Допустимая длина рукоятки, зазор для руки, предел выступа и зона крепления
• Материал панели, толщина, армирование, покрытие и доступ с задней стороны
• Дождь, промывка, хлориды, химические вещества, ультрафиолетовое излучение, температура или санитарные требования
• Чертеж двери и фотографии обеих сторон предполагаемого места крепления
• Необходимые подтверждающие документы от поставщика, такие как утвержденный чертеж, декларация о составе материала, описание отделки или данные об испытаниях конкретной модели

После определения этих входных данных воспользуйтесь ассортимент промышленных ручек-рукояток чтобы сравнить имеющиеся серии, а затем уточнить размеры, материалы, опции и чертежные данные для конкретной модели.
