Руководство по промышленным ручкам: Типы, материалы и области применения

Промышленные рукоятки служат основной точкой контакта между оборудованием и оператором, поэтому их конструкция требует баланса между прочностью и эргономичным комфортом. Не ограничиваясь простыми механизмами открывания и закрывания, они напрямую влияют на безопасность работы и удобство пользователя. Многие пользователи при выборе ориентируются исключительно на внешний вид или размеры, упуская из виду такие важные факторы, как приспособленность к окружающей среде, грузоподъемность и коррозионная стойкость. В действительности же различные сферы применения, такие как пищевая промышленность, здравоохранение, наружные коммуникации и машиностроение, предъявляют к ручкам совершенно разные требования. Поэтому для принятия взвешенных решений необходимы целенаправленные рекомендации по выбору.

Основная классификация и свойства материалов промышленных ручек

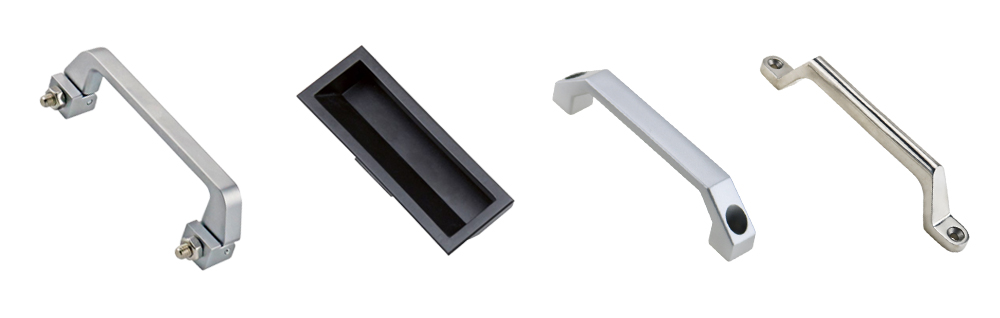

Слева направо: ручки из нержавеющей стали, ручки из алюминиевого сплава, ручки из нейлона, ручки из цинкового сплава

Прежде чем рассматривать конкретные области применения, необходимо разобраться в распространенных типах ручек и их основных характеристиках материала.

Ручки из нержавеющей стали:

Высокая прочность и коррозионная стойкость, гладкие, легко очищаемые поверхности - идеальное решение для помещений со строгими гигиеническими требованиями. Обычный морской класс Нержавеющая сталь 316 или 316L содержит большое количество молибдена. После полировки и пассивации он демонстрирует исключительные химические свойства коррозионная стойкостьчто делает его предпочтительным выбором для пищевой промышленности, фармацевтики и медицинского оборудования.

Ручки из алюминиевого сплава:

Легкие, но прочные, с отличной теплопроводностью. Обычно подвергаются анодированной обработке для повышения коррозионной стойкости. Сайт анодированный слой Устойчив к УФ-излучению и окислению, что позволяет использовать его в течение длительного времени в суровых условиях. Обычно используется в электронике, шкафах и оборудовании, требующем легких конструкций.

Нейлоновые/пластиковые ручки:

Изготавливаются из инженерных пластмасс, таких как нейлон, армированный стекловолокном (см.Данные DuPont Celanyl®), обеспечивая прочность и малый вес, долговечность и легкость. Их поверхности часто имеют противоскользящую текстуру, обеспечивающую удобный захват при низкой цене. Они подходят для общепромышленных условий и шкафов управления.

Цинковый сплав Ручки:

Сочетание высокой прочности с привлекательным внешним видом, позволяющим использовать различные виды обработки поверхности (гальваника, напыление и т.д.). Прочный ручки из цинкового сплава обычно используются в станках, распределительных шкафах и приборах, где требуется одновременно прочность и эстетичность.

Типы ручек по способу установки и эксплуатации

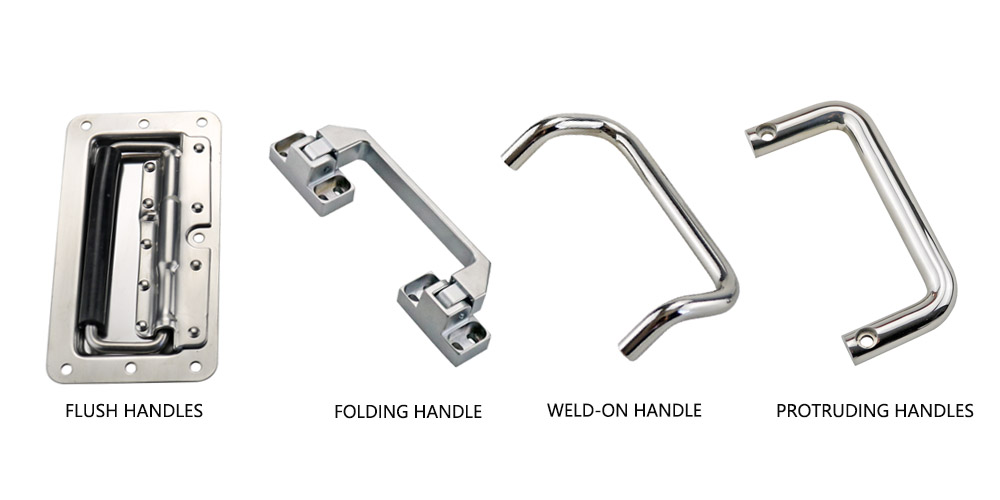

Четыре различных способа установки промышленных ручек

Тип рукоятки	Основные характеристики	Общие приложения
Ручки смыва	Устанавливаются заподлицо с поверхностью панели, исключая выступающие части, что экономит место и снижает риск столкновения.	Закрытые шкафы и раздвижные двери, где требуется гладкий внешний вид.
Выступающие ручки	Выходят за пределы поверхности панели, обеспечивая надежный захват и удобство работы.	Различные станки и промышленные машины, облегчающие ручное вытягивание или толкание.
Складная ручка	Можно складывать на 90° для хранения и раскладывать для использования, увеличивая площадь захвата. Такая складная конструкция экономит место, обеспечивая надежный захват.	Часто перемещаемое оборудование, например, мобильные устройства и транспортные контейнеры.
Приварная рукоятка	Приваривается непосредственно к оборудованию, обеспечивая прочную и долговечную конструкцию, способную выдерживать большие нагрузки.	Большие двери или корпуса тяжелого оборудования, они обеспечивают высокую грузоподъемность и длительный срок службы.

Сценарий применения: пищевая и фармацевтическая промышленность

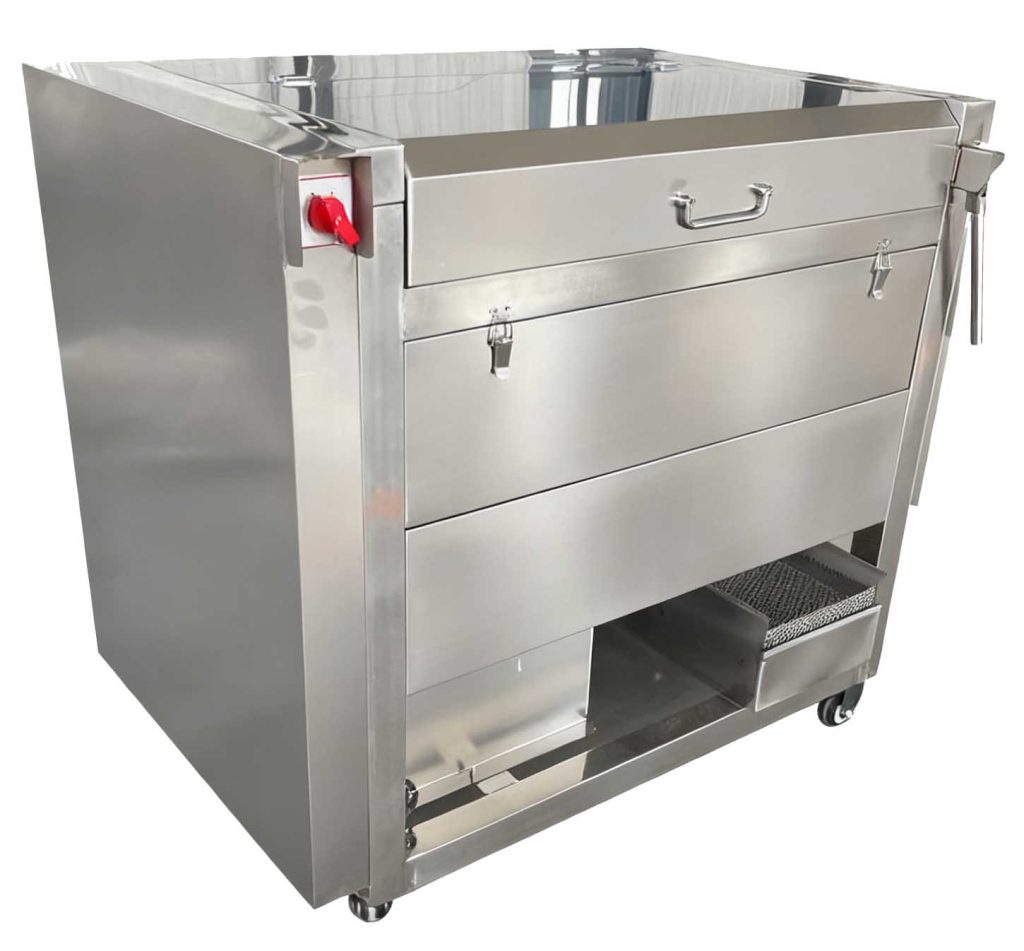

Применение складных ручек в оборудовании для пищевой промышленности

В пищевой и фармацевтической промышленности гигиена и безопасность имеют первостепенное значение. Ручки в таких условиях должны обладать исключительной устойчивостью к коррозии и ржавчине, а также гладкими, бесшовными поверхностями, облегчающими очистку для предотвращения размножения бактерий. Как правило, требуется соответствие санитарным стандартам, таким как FDA, EHEDG или HACCP.

Ключевые требования (в соответствии с FDA, EHEDG, и Руководство по HACCP):

• Должны выдерживать очистку сильными кислотами/щелочами и высокотемпературную стерилизацию
• Гладкие поверхности без канавок для предотвращения скопления загрязнений
• Соответствие соответствующим стандартам пищевой промышленности

Рекомендуемые типы:

Предпочтите сантехнические ручки из нержавеющей стали 316L с полированной или матовой отделкой для устойчивости к химическим моющим средствам. Ручки с металлическим сердечником, покрытые пластиком, также являются распространенным решением, сочетающим прочность металла с удобством захвата пластика и легкостью очистки.

Пример применения:

Обычно используются на дверях оборудования в линиях по производству продуктов питания, холодильниках и рабочих местах из нержавеющей стали. Эти дверные ручки обычно имеют санитарно-гигиеническую конструкцию для частого ополаскивания и дезинфекции.

Сценарий применения: на открытом воздухе и в суровых условиях

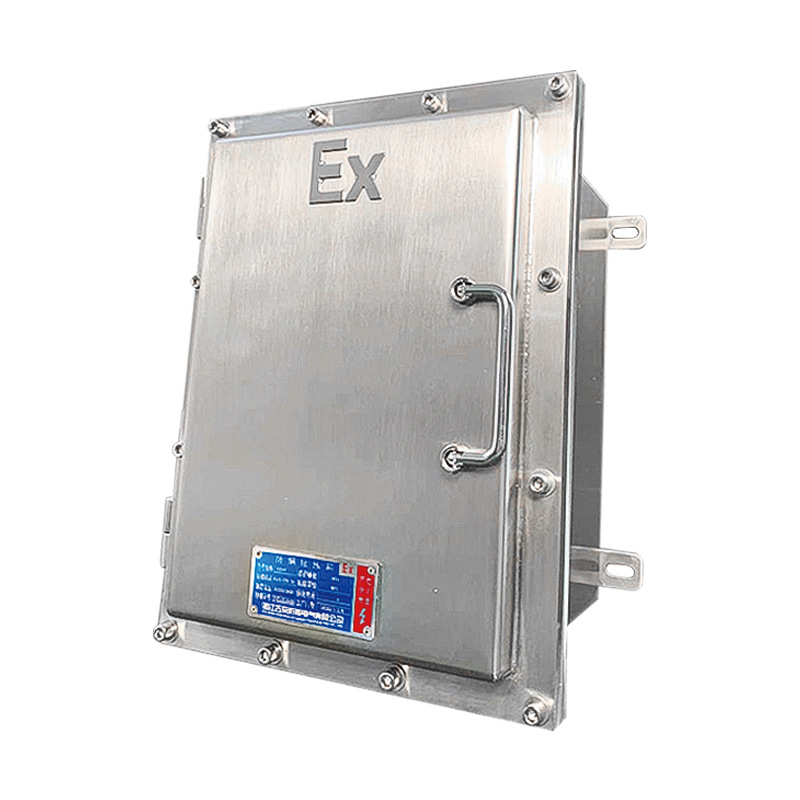

Применение складных ручек на наружных взрывозащищенных распределительных коробках

По сравнению с использованием внутри помещений, наружные и экстремальные условия требуют от ручек повышенной устойчивости к атмосферным воздействиям. Ручки могут подвергаться воздействию коррозионных условий, таких как интенсивное ультрафиолетовое излучение, кислотные дожди и брызги морской соли, а значительные перепады температуры могут вызвать старение материала и изменение размеров.

Экологические вызовы:

Воздействие ультрафиолета ускоряет старение пластика, термоциклирование вызывает расширение и сжатие материала, а соляной туман/кислотные дожди вызывают коррозию металлических поверхностей. Таким образом, наружные ручки должны обладать устойчивостью к атмосферным воздействиям и коррозии.

Рекомендуемые типы:

• Ручки из анодированного алюминиевого сплава: Легкий и устойчивый к коррозии, анодированный слой обеспечивает превосходную устойчивость к атмосферным воздействиям и износу.
• Ручки из нержавеющей стали 316 морского класса: Нержавеющая сталь, содержащая молибден, демонстрирует сильную устойчивость к морской коррозии; после пассивирующей обработки не ржавеет в экстремальных условиях.
• Нейлоновые ручки, усиленные стекловолокном: Ударопрочные и устойчивые к старению (с УФ-добавками), подходят для наружных корпусов, требующих устойчивости к вибрациям.

Примеры применения:

Например, двери электрошкафов для наружной установки, корпуса оборудования базовых станций, шкафы управления светофорами и т. д. Для этих целей обычно выбирают ручки из анодированного алюминия или нержавеющей стали морского класса, которые выдерживают воздействие ветра, солнца и коррозию от соляного тумана.

Сценарий применения: механическое производство и промышленное оборудование

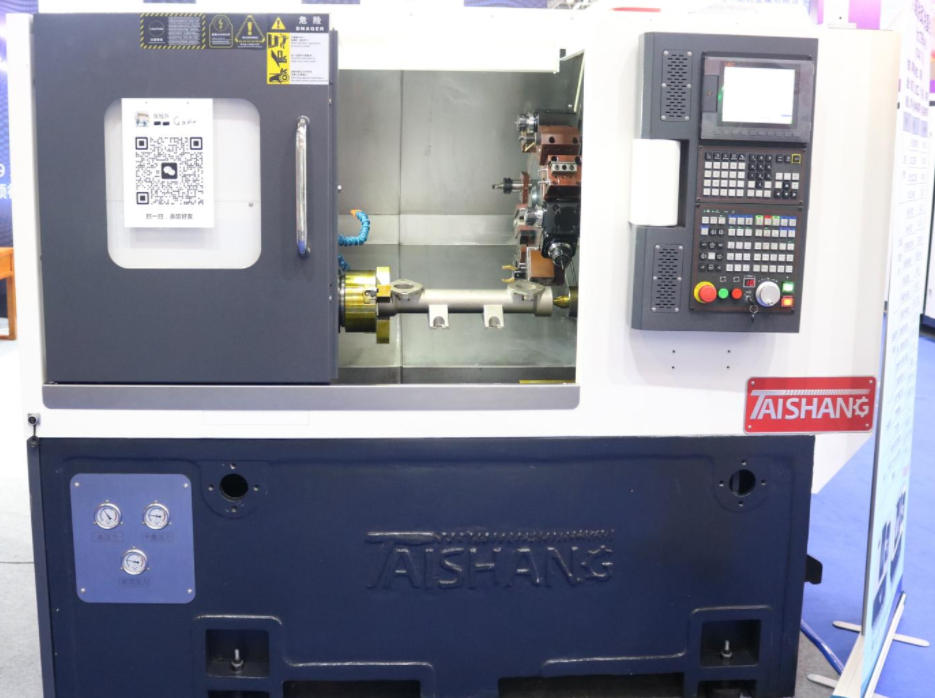

Ручки, используемые на станках с ЧПУ

В механическом оборудовании, конструкция ручки Приоритет отдается несущей способности и частой эксплуатации. Ручки для станков и промышленного транспортного оборудования должны выдерживать большие нагрузки и частое использование, требуя превосходной механической прочности и устойчивости к скольжению.

Ключевые требования:

• Не должны ослабевать или деформироваться при сильном растяжении или частом открывании/закрывании, требуя достаточной механической прочности и усталостной долговечности
• Поверхности должны иметь эффективную противоскользящую текстуру или эргономичные ручки для комфортной работы и снижения утомляемости

Рекомендуемые типы:

• Ручки из цинкового сплава: Сочетают в себе высокую прочность и изысканный внешний вид, подходят для средних нагрузок и износостойки.
• Сварные стальные ручки: Привариваются непосредственно к корпусам станков или оборудования, обеспечивая надежную работу крупных станков и тяжелых установок.
• Складные ручки: Облегчает перемещение и хранение, идеально подходит для промышленных транспортных средств и мобильного оборудования.

Примеры применения:

Панели управления станками, двери шкафов управления, транспортные средства для промышленной логистики и т.д. В этих устройствах обычно используются ручки из цинкового сплава или стали, обеспечивающие стабильную и надежную работу и облегчающие частое открывание/закрывание.

Сценарий применения: медицинское и лабораторное оборудование

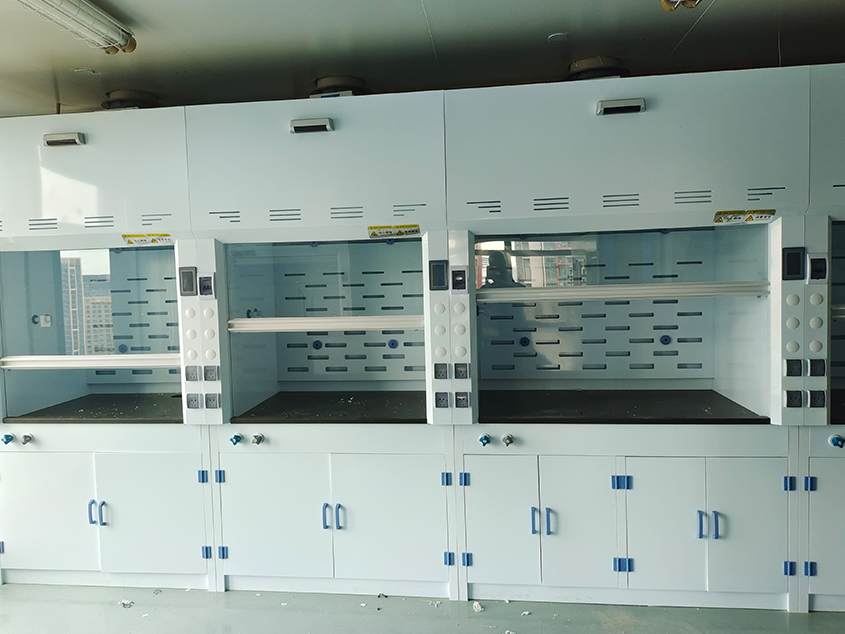

Применение пластиковых ручек на лабораторных вытяжных шкафах

Медицинские учреждения требуют соблюдения гигиены и устойчивости к химической дезинфекции. Ручки в таких условиях обычно требуют антимикробных и антикоррозийных свойств, а также чистого, округлого дизайна без острых краев, чтобы предотвратить порезы или зацепы.

Ключевые требования:

• Антимикробные поверхности и устойчивость к дезинфицирующей коррозии имеют решающее значение
• Ручки должны иметь простые, плавные контуры без острых углов
• Надежная установка необходима для предотвращения расшатывания при частом использовании

Рекомендуемые типы:

• Ручки из нержавеющей стали 316L: Обладают превосходной коррозионной стойкостью и антибактериальными свойствами, подходят для стерилизации при высоких температурах и высоком давлении.
• Эргономичные пластиковые ручки (например, из антибактериального ABS или поликарбоната): Материалы препятствуют размножению бактерий, обеспечивая удобное скольжение.
• Ручки скрытого монтажа без выступов: Снижают риск случайного столкновения, обычно используются в медицинских тележках и лабораторных шкафах.

Примеры применения:

Ручки для медицинских тележек, рычаги управления для испытательного оборудования и ручки для дверей шкафов в лабораториях - все они требуют легкой очистки и надежной долговечности. Такие ручки часто имеют стерильную конструкцию и могут подвергаться предстерилизационной обработке.

Процесс отбора и практические рекомендации

Разобравшись в различных требованиях к применению, выполните следующие шаги для выбора:

Определите среду использования и требования:

Различайте использование внутри/вне помещений, диапазон рабочих температур, частоту чистки, грузоподъемность и т. д. Только выяснив условия окружающей среды, можно правильно выбрать материалы и конструкции.

Определите способ установки:

Выберите подходящий способ монтажа в зависимости от конструкции оборудования. Выберите болтовое крепление для быстрого демонтажа или сварку/заварку для повышения прочности. Учитывайте простоту установки и доступность обслуживания.

Учитывайте эргономику:

Выбирайте размеры и форму рукояток, руководствуясь принципами эргономики. Поверхность захвата должна соответствовать контурам руки, чтобы предотвратить усталость или дискомфорт при частом использовании. Для повышения безопасности убедитесь, что форма рукояток не будет задевать одежду или кожу.

Оцените долгосрочное обслуживание и затраты:

Взвесьте первоначальные затраты на закупку и текущие расходы на обслуживание. Хотя материалы премиум-класса требуют более высоких первоначальных инвестиций, их увеличенный срок службы и меньшая потребность в обслуживании со временем снижают общие расходы. При выборе сбалансируйте долговечность материала, доступность запасных частей и бюджетные ограничения.

Заключение

Промышленные рукоятки, несмотря на свои небольшие размеры, имеют решающее значение для надежности, безопасности и удобства использования оборудования. Различные области применения требуют соответствующих материалов и конструктивных решений. Только точно понимая условия эксплуатации и требования к рабочим характеристикам, можно выбрать действительно подходящую ручку, тем самым продлевая срок службы оборудования и снижая затраты на обслуживание. Будь то пищевая промышленность, машиностроение или наружные коммуникации, соблюдение научного подхода обеспечивает безопасную и эффективную работу оборудования.

ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ

Вопрос: Какие факторы следует учитывать при выборе промышленных ручек?
A: Рабочая среда, грузоподъемность, коррозионная стойкость, эргономика и способ установки. Используйте нержавеющую сталь 316L для пищевых/фармацевтических применений; для наружного применения выбирайте анодированный алюминий или армированный нейлон.

В: Почему нержавеющая сталь часто рекомендуется для пищевого и фармацевтического оборудования?
A: 316/316L обеспечивает коррозионную стойкость и плотную поверхность для легкой очистки. Полировка + пассивация повышают гигиеничность, отвечая требованиям FDA, EHEDG и HACCP.

Вопрос: Какие материалы рукояток лучше всего подходят для использования на открытом воздухе или в суровых условиях?
О: Анодированный алюминий, нержавеющая сталь 316 и стеклонаполненный нейлон устойчивы к воздействию ультрафиолета, солевых брызг, кислотных дождей и перепадов температур, что обеспечивает их долговечность.

В: Какие преимущества дают складные ручки при использовании в промышленности?
О: Они складываются под углом 90° для экономии места, обеспечивают надежный захват в выдвинутом состоянии, минимизируют риск удара и идеально подходят для портативных устройств, мобильных контейнеров и наружных электрических шкафов.
