HTAN является одним из ведущих производителей промышленных петель, ручек и защелок в Китае.
Промышленные петли не имеют единого универсального срока службы, выраженного в годах. Их срок службы зависит от количества рабочих циклов, нагрузки и выравнивания, условий эксплуатации, конструкции петли, технического обслуживания, а также от функциональных ограничений двери в целом. На служебной двери, которая используется нечасто, и на панели доступа к оборудованию, открывающейся в течение каждой производственной смены, может быть установлена одна и та же модель петли, однако срок их службы будет отличаться.
Отчет о цикле, относящийся к конкретной модели, может служить одним из доказательств. Записи, сделанные в полевых условиях, служат другим доказательством. Ни то, ни другое не становится срок службы промышленных петель прогноз до тех пор, пока не будут определены условия испытаний, фактические эксплуатационные нагрузки и допустимая конечная точка.
В случае шарниров свободного хода, установленных на дверцах оборудования, защитных кожухах, панелях доступа и корпусах, срок службы обычно оценивается по выравниванию, ходу, удерживающей способности и состоянию конструкции. Шарниры с регулировкой крутящего момента, демпфированием и контролем положения требуют дополнительного измерения выходных характеристик, поскольку они могут терять удерживающую способность, оставаясь при этом в состоянии вращения.
Правило срока службы: Срок службы промышленных петель заканчивается, когда петля или установленная дверь больше не могут соответствовать заданным функциональным требованиям. Поломка — лишь один из возможных вариантов завершения срока службы. Чрезмерное провисание двери, ненадежное удержание штифта, недопустимое усилие открывания, потеря выравнивания или неспособность поддерживать требуемое закрытие могут привести к преждевременному окончанию срока службы.

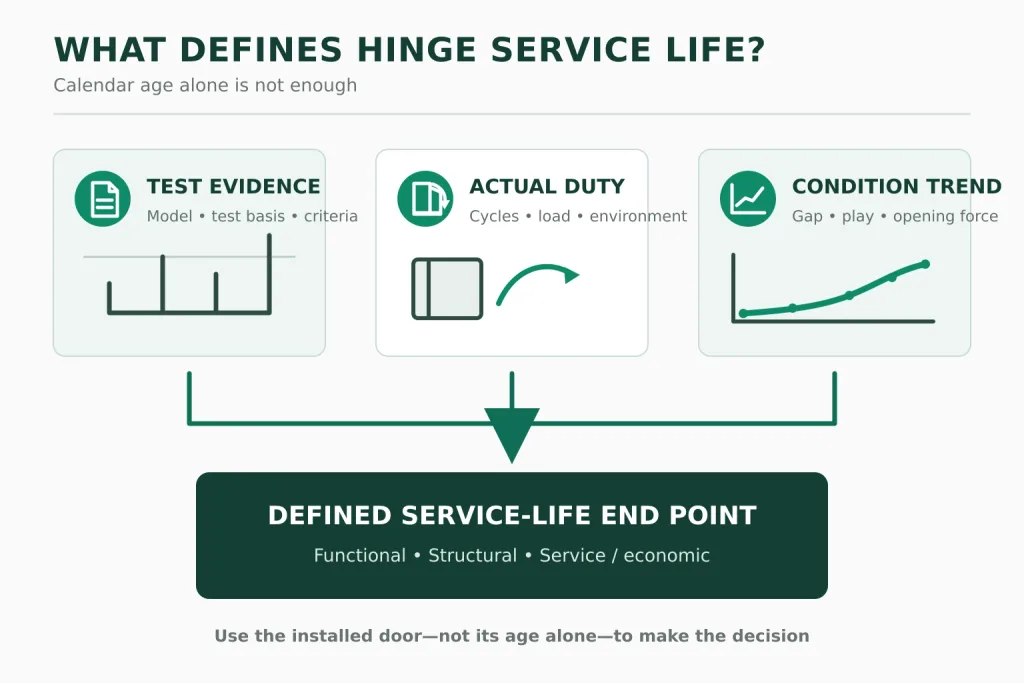

Срок службы промышленных петель определяется тремя факторами
Фраза “сколько прослужит петля?” останется неполной, пока не будет дано определение термина “прослужит”. Петля может оставаться физически прикрепленной к двери еще долго после того, как перестанет надлежащим образом удерживать дверь. В то же время у другой петли может появиться заметный зазор, при этом дверь по-прежнему будет работать безопасно и стабильно. Это разные технические состояния.
| Конечная точка жизни | Что изменилось | Данные об установленном узле | Почему это важно |
|---|---|---|---|
| Срок службы конструкции | Лист, шарнир, штифт, сварной шов, крепежный элемент или монтажная поверхность треснули, деформировались, отсоединились или утратили надёжную фиксацию. | Трещины, необратимые деформации, смещение штифтов, ослабление креплений, разрывы листового металла или повреждения сварных швов | Дальнейшая эксплуатация может оказаться небезопасной с точки зрения конструкции. |
| Срок службы | Дверь больше не держится ровно, не двигается, не закрывается, не прилегает плотно, не фиксируется и не снимается должным образом. | Изменение зазора между дверью и коробкой, смещение защелки, изменение контакта прокладки, увеличение усилия при открывании, заклинивание, чрезмерный люфт или нестабильное движение | Шарнир может быть целым, но уже не подходить для работы оборудования. |
| Срок службы или срок эксплуатации | Повторное восстановление работоспособности обходится дороже или приводит к более длительным простоям, чем плановая замена. | Сокращение интервалов между ремонтами, необходимость периодической регулировки, повторное загрязнение, отсутствие запасных частей или рост затрат на рабочую силу | Замену можно обосновать ещё до возникновения конструктивных повреждений. |
Для большинства дверей оборудования срок службы следует определять до начала закупок или планирования технического обслуживания. Пределом может служить провисание двери в области защелки, допустимое усилие открывания, допустимый люфт петель, состояние фиксации штифтов, выравнивание прокладки или иное требование, характерное для конкретного проекта. Без установления такого предела фраза “все еще открывается” может скрывать за собой дверь, которая постепенно смещается из своего положения.
Календарный возраст — самая ненадежная отправная точка
Календарный возраст определить легко, поэтому его часто путают со сроком службы. Он не отражает, сколько раз петля сработала, какова была ширина двери, хлопали ли дверью, а также провела ли петля годы в сухом помещении или месяцы во влажной среде с содержанием хлоридов.
Начнем с наиболее убедительных доказательств, касающихся самого шарнира и его сборки:
- Отчет, составленный с учетом конкретной модели, в котором указаны: тип образца, количество петель, крепление или дверь, нагрузка, движение, условия эксплуатации, точки проверки и критерии отказа.
- Испытание прототипа или готовой двери, которое отражает выпущенную сборку и фиксирует изменения по сравнению с исходным эталонным состоянием.
- История эксплуатации с учетом типа петель, конструкции двери, способа монтажа и условий эксплуатации.
- Отчет о цикле поставщика, для которого пока отсутствует основа для проверки.
Четвертый пункт представляет собой ориентир, а не прогноз. Одно лишь число не позволяет определить, проходил ли шарнир циклы работы без значимой нагрузки или же дверь в целом сохраняла выравнивание. Прежде чем использовать данные поставщика при оценке срока службы в реальных условиях эксплуатации, необходимо проанализировать нагрузку, крепление, движение, условия окружающей среды, контрольные точки и критерии отказа, описанные в методе промышленного циклического испытания шарниров.
Превратите использование дверей в годовые циклы
Для расчета срока службы необходимо учитывать количество рабочих циклов. Начните с события, имеющего значение для оборудования. В случае обычной дверцы доступа один цикл может соответствовать одному полному циклу открытия и закрытия. Если операторы часто выполняют частичные перемещения, удерживают дверцу у упора или меняют направление движения до завершения полного хода, фиксируйте эти действия отдельно, а не считайте, что все события одинаковы.
Годовые циклы = количество циклов за смену × количество смен в день × количество рабочих дней в году
Если доступ зависит от состояния производства, рассчитайте отдельно нормальные производственные операции, а также операции по настройке, очистке и техническому обслуживанию, а затем сложите их. Арифметика здесь проста. Гораздо сложнее получить достоверные данные.
Для корпуса, который открывается редко, может быть достаточно ручной оценки. Оборудование, эксплуатируемое чаще, требует более достоверных данных: подсчёт событий контроллера, журнал доступа, записи о техническом обслуживании, подсчёт срабатываний дверных выключателей или краткое наблюдательное исследование в течение нескольких типичных смен. Следите за тем, чтобы не допустить двойного подсчёта. Предохранительный выключатель может менять состояние более одного раза в ходе одного события доступа, в то время как в журнале технического обслуживания может быть зафиксирован заказ на работу, но не каждое движение двери.
Что означают 30 000 циклов в год
Предположим, что дверца оборудования выполняет 60 циклов открытия и закрытия за смену, работает две смены в день и эксплуатируется 250 дней в году. Эти цифры приведены в качестве примера расчета и не являются номинальными характеристиками продукции HTAN или данными о работе оборудования у клиента.
60 × 2 × 250 = 30 000 циклов в год
Добавьте циклы настройки и технического обслуживания, если они не указаны. Также фиксируйте нештатные события, такие как резкое открывание, ветровая нагрузка, вибрация при транспортировке, использование двери в качестве опоры для рук техническими специалистами или удары двери о упор. Их количество может быть небольшим, но они наносят больший ущерб, чем обычный контролируемый цикл.
Коэффициент цикла — это не дата выхода из строя
Предположим, что в гипотетическом отчете указано, что испытуемая сборка прошла 100 000 циклов, не достигнув установленных критериев отказа. Если разделить этот результат на примерную годовую нагрузку в 30 000 циклов, получится эквивалентное количество циклов, равное 3,3 года.
Этот расчет не Это не доказывает, что шарнир выйдет из строя через 3,3 года. Это также не означает, что гарантия составляет 3,3 года. Возможно, испытание было прекращено, когда образец ещё оставался работоспособным. Значение этого отчёта более ограниченно: испытанный образец продемонстрировал заявленные эксплуатационные характеристики в течение 100 000 циклов в зафиксированных условиях.
Этот показатель полезен лишь в качестве ориентира при планировании:
- Если полевые условия действительно сопоставимы, это соотношение помогает определить точки проверки до того, как продемонстрированный уровень воздействия будет исчерпан.
- Если условия эксплуатации в полевых условиях более суровые, это соотношение является оптимистичным и требует подтверждения на основе данных, полученных в условиях эксплуатации.
- Если испытание завершилось без отказа, результатом является зафиксированная продолжительность работы, а не статистическое распределение срока службы изделия.
- Если в отчете не указаны критерии отказа, итоговые показатели цикла не позволяют определить, оставались ли в допустимых пределах параметры выравнивания, зазора, усилие открытия или удерживающая способность.
Это разграничение позволяет избежать распространенной ошибки при закупках: превращения лабораторного показателя в формальное обязательство, при этом игнорируя все условия, придающие этому показателю смысл.
Степень тяжести нарушения влияет на результат
Показатель «количество циклов» отражает частоту повторения. Он не позволяет автоматически оценить степень износа. Две двери могут совершать одинаковое количество движений, при этом создавая разную нагрузку на подшипники, вызывая различное изгибание, удары, загрязнение и коррозию в области петель.
| Переменная «Duty» | Почему одинаковые результаты инвентаризации не совпадают | Доказательства, которые необходимо собрать | Использование в смете |
|---|---|---|---|
| Масса двери и центр тяжести | Более значительное смещение масс увеличивает момент, передаваемый через линию шарнира и крепежную конструкцию. | Конечная масса движущейся части, расположение оси шарнира, смещение центра тяжести, оборудование, установленное на дверях | Сравните полностью собранную в полевых условиях конструкцию с испытанной конструкцией. |
| Количество шарниров и распределение нагрузки | На первый взгляд одинаковые петли могут не выдерживать одинаковую нагрузку, если их оси или монтажные поверхности различаются. | Расстояние между шарнирами, расположение осей, жесткость рамы, характер контакта или износа в каждом шарнире | Не следует равномерно распределять нагрузку на дверь без подтверждающих данных. |
| Вводная информация | Резкие изменения направления движения, удары, удар при остановке и боковые нагрузки могут оказывать более сильное воздействие, чем контролируемое движение. | Скорость, ускорение, реверс, контакт остановки, сигнал оператора, нагрузка от ветра или кабеля | Указывайте на несоответствия, а не придумывайте универсальный поправочный коэффициент. |
| Загрязнение и смазка | Инородные частицы могут превратить скользящее сопряжение в абразивный контакт; неподходящая смазка может мигрировать, вымываться, затвердевать или собирать частицы. | Конструкция шарнира, требования к смазочному материалу, пути проникновения загрязнений, местонахождение посторонних частиц, история технического обслуживания | Проводите проверки чаще в тех местах, где механизм износа отличается от условий испытаний. |
| Температура и влажность | Расширение, сжатие, воздействие циклов замерзания-оттаивания, промывка или воздействие высокой температуры могут повлиять на зазоры, коррозию, характеристики смазочных материалов и состояние уплотнений. | Рабочая и нерабочая температура, время пребывания во влажной среде, воздействие химических веществ, дренаж, эксплуатация в помещении или на открытом воздухе | Рассматривайте несоответствие условиям окружающей среды как фактор неопределённости, а не как фиксированный процент вычета. |
| Жесткость крепления | Жесткое испытательное приспособление может защитить петлю от перемещений рамы, характерных для реальной двери. | Сечения дверей и коробки, армирование, крепежные элементы или сварные швы, прогиб в установленном состоянии | Включить монтажные интерфейсы в систему мониторинга состояния. |
Для этих различий не существует обоснованного универсального коэффициента понижения номинальных значений. Применение произвольного процентного понижения приводит лишь к предположению, выглядящему более точным. Используйте коэффициент циклов в качестве ориентира, выявляйте все существенные несоответствия и по результатам полевых измерений принимайте решение о необходимости сокращения интервала проверок.
Ассамблея может привести к преждевременному износу шарнира
Шарнир может быть изготовлен надлежащим образом, но при этом подвергаться преждевременному износу в конечном оборудовании. Дверь, рама, крепежные элементы, сварные швы, упоры, защелка, прокладка и петля образуют единую механическую систему. Если эта система заставляет штифт нести нагрузку или вынуждает его компенсировать погрешность выравнивания, отсутствовавшую в условиях испытательной установки, оценка срока службы на уровне отдельных компонентов больше не отражает реальную ситуацию в установке.
Рассмотрим две петли, установленные на высокой дверце оборудования. Каждая петля свободно вращается до сборки. Верхняя монтажная поверхность слегка смещается из плоскости при сварке рамы, в то время как нижняя петля остаётся перпендикулярной. Оба штифта достаточно прочные для номинального веса дверцы, но оси после установки не совпадают. При закрытии двери створки подвергаются упругому скручиванию, и контактная нагрузка концентрируется вблизи одного конца шарнира. Проблема заключается не в каталожной нагрузке. Узел неравномерно расходует зазор и нарушает стабильность крепления.
Данный пример носит теоретический характер и не отражает ни конкретный проект клиента, ни тестирование продукта HTAN.
Ширина двери и расстояние между петлями важны по той же причине. Сила тяжести действует на центр тяжести всей двери, а не на то место, где указаны петли в каталоге. Прогиб рамы может сместить фактическую ось под нагрузкой. Ограничитель может вызывать резкую обратную реакцию при полном раскрытии. Защелка может временно вернуть провисшую дверь в исходное положение и скрыть это изменение, пока дверь закрыта. Эти взаимосвязи необходимо учитывать при выборе петель для промышленных корпусов. Для планирования срока службы сравните конечную сборку с дверью, траекторией нагрузки и условиями монтажа, представленными в исходных данных валидации.
Условия окружающей среды определяют механизм нанесения урона
Окружающая среда не просто ускоряет тот же самый процесс старения. Она может выбрать другой процесс.
Состояние шарнира в помещении может изменяться в основном из-за износа от скольжения на штифте, в отверстии, в втулке или на упорных поверхностях. Пыль может усиливать абразивный износ. Промывка может удалить или разбавить смазку и поддерживать влажность в щелях. Хлориды могут вызывать локальное коррозионное воздействие, даже если большая часть поверхности из нержавеющей стали по-прежнему выглядит чистой. Температура может изменять вязкость смазки, зазор в полимерной втулке, усилие уплотнения или относительные размеры разнородных материалов. Вибрация может оказывать воздействие на фиксацию штифта и монтажные соединения, даже если дверь открывается редко.
Именно поэтому одного только названия материала недостаточно для определения срока службы промышленных петель. Термин “нержавеющая сталь” не дает представления о материале штифта, фиксатора, втулки, крепежных элементов, прилегающей рамы, состоянии поверхности или химическом воздействии. График технического обслуживания также должен соответствовать конструкции петли. Нанесение смазки на конструкцию, рассчитанную на работу в сухом состоянии или с использованием самосмазывающейся вставки, может усугубить загрязнение, а не продлить срок службы.
Зафиксируйте фактическое место воздействия и точку, с которой начинаются изменения. Коррозия на краю лопасти, кольцо из отложений на упорной поверхности, черный налет на шве штифта и повсеместное скопление пыли на неподвижных поверхностях не имеют одинакового значения. Сохраните деталь в том состоянии, в котором она была обнаружена, достаточно долго, чтобы установить источник проблемы, прежде чем очистка или смазка уничтожат следы.
Создание базового набора данных для установленных дверей
Остаточный срок службы невозможно определить по фотографии, сделанной после появления неисправности. Более целесообразно сравнивать состояние оборудования с известными показателями. Необходимо установить исходные показатели после того, как оборудование будет установлено, выровнено, закреплено, оснащено окончательной дверной фурнитурой и принято в эксплуатацию.
| Интерфейс или функция | Базовая запись | Повторяемый метод | Изменение может свидетельствовать о том, что |
|---|---|---|---|
| Положение двери со стороны защелки | Вертикальный и горизонтальный зазор двери в указанных местах | Используйте те же отсчетные точки рамы, угол наклона двери и состояние защелки. | Провисание двери, смещение коробки, сдвиг креплений или неравномерная опора на петлях |
| Радиальный зазор | Относительное перемещение двери до того, как сработает шарнир со стороны коробки | Обеспечьте надёжную опору, прикладывайте усилие в одном и том же направлении или с заданной низкой контрольной нагрузкой и проводите измерения в одной и той же точке. | Увеличение зазора между штифтом, отверстием, втулкой, шарниром или крепежными элементами |
| Осевой осевой зазор | Перемещение вдоль оси шарнира или изменение положения упора | Ориентируйтесь на фиксированный шарнир или поверхность рамы и используйте то же состояние двери. | Износ упорной поверхности, замена шайбы, смещение фиксатора или оседание пакета |
| Уровень сопротивления открытия | Сила в отмеченной точке стрелки и в указанных углах двери | Используйте те же направление, скорость, состояние защелки, состояние прокладки и диапазон температур. | Замена смазки, загрязнение, коррозия, погрешность выравнивания, соприкосновение прокладок или другие помехи |
| Штифт и фиксатор | Положение конца штифта, ориентировочная метка, посадка фиксатора и контрольные метки | Сделайте снимок с той же стороны и измерьте расстояние от фиксированной ориентирной точки. | Смещение штифта, износ фиксатора, вращение или перемещение под воздействием вибрации |
| Листы и монтажные поверхности | Положение листа, контрольные отметки креплений, состояние сварных швов и форма отдельных участков панели | Перед обслуживанием отметьте положение интерфейса и сравните его с эталонной точкой жесткой рамы. | Проскальзывание крепежа, повреждение сварного шва, изгиб створки или прогиб панели |
| Функция закрытия | Защелкивание, прилегание прокладки, срабатывание блокировки и поведение при упоре | Используйте ту же последовательность действий при закрытии, не прилагая усилий для прижатия двери к месту. | Потеря функциональной способности, даже если шарнир остается целым |
Не устанавливайте допустимые пределы после просмотра результатов. Пределы должны определяться исходя из функциональных и эксплуатационных требований к оборудованию, утвержденного чертежа, валидированного образца или утвержденной спецификации по техническому обслуживанию. Если пределы отсутствуют, сначала зафиксируйте данные и получите техническое заключение, прежде чем присваивать результату оценку «соответствует» или «не соответствует».
Обеспечьте воспроизводимость метода
Показания зазора при закрытой двери нельзя напрямую сравнивать с показаниями, полученными при открытой двери. Усилие открывания, измеренное на ручке, нельзя сравнивать с усилием, измеренным позже вблизи края двери. Рядом с результатом должны указываться температура, угол наклона двери, точка приложения силы, направление нагрузки, состояние защелки и точка отсчёта. В противном случае нормальные колебания могут выглядеть как износ, а реальный износ может затеряться среди несогласованных результатов измерений.

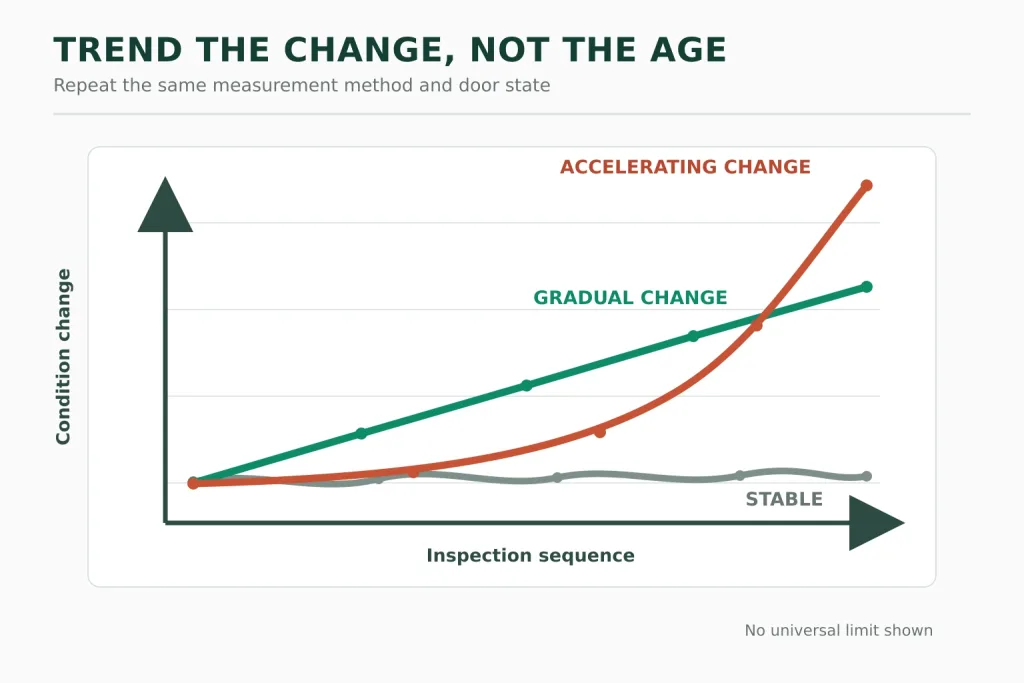

Ориентируйтесь на изменения, а не на шум
Один показатель отражает состояние. Последовательность показателей показывает направление и темп изменения. Именно в этом различии заключается основа профилактического технического обслуживания с учетом состояния оборудования.
Медленно изменяющийся зазор в дверях, который остается стабильным в течение нескольких интервалов проверки, отличается от небольшого изменения, величина которого удвоилась за период между двумя последними проверками. Вторая картина заслуживает внимания, поскольку темп изменения изменился. Свежие металлические частицы, появившиеся после длительного стабильного периода, могут быть более информативными, чем старые, более крупные отложения. След от штифта, смещающийся только во время транспортировки, свидетельствует о другой нагрузке, чем тот, который смещается во время каждой рабочей смены.
В протоколе практического занятия должны быть указаны:
- дата, идентификационные данные оборудования, расположение шарнира, номер детали шарнира или версия чертежа, а также дата монтажа, если она известна;
- расчетное или фактическое количество циклов с момента предыдущего осмотра;
- конфигурация дверей, дополнительное оборудование, а также любые изменения массы или центра тяжести;
- экологические или эксплуатационные события, которые могли повлиять на выполнение служебных обязанностей;
- фактические измерения, фотографии и метод измерения;
- проведено ли техническое обслуживание и было ли снятие показаний до или после него.
ISO 17359:2018 содержит общие рекомендации по разработке программы мониторинга состояния оборудования. В ней не определены конкретные для петель предельные значения сигналов тревоги, периодичность проверок или критерии замены. Эти показатели по-прежнему должны определяться исходя из функциональных характеристик оборудования, уровня риска, конструкции петель и наблюдаемой скорости изменения состояния.
Если основным изменением является провисание края защелки, воспользуйтесь методикой диагностики провисания петель промышленных ворот, чтобы отделить износ от прогиба рамы, смещения крепежных элементов и нарушения выравнивания. Измерение провисания ворот является лишь индикатором состояния до тех пор, пока не будут установлены место сопряжения движущихся частей и первопричина проблемы.
Найдите изношенный интерфейс
Замена петли помогает только в том случае, если именно она является причиной потери работоспособности. Прежде чем приступать к разборке, зафиксируйте дверь в соответствии с утвержденной процедурой безопасности оборудования и проверьте ход движения в каждом соединении.
- Внутри петли: штифт смещается относительно отверстия или втулки, изменяется уплотнительный узел, смещается фиксатор или деформируется пружина или шарнир.
- В приложении: целая створка смещается относительно двери или коробки, разрывается линия закрепления, появляется трещина в сварном шве или оседает опорная поверхность.
- В несущей конструкции: шарнир и кронштейн смещаются вместе из-за прогиба облицовки двери, обратной части рамы, арматуры или монтажной пластины.
- Другие элементы системы закрытия: прокладка, защелка, упор, порог, трос или соседняя панель создают сопротивление, в то время как петля остаётся устойчивой.
Перед тем как ослабить крепеж, отметьте места соединений. Затем изменяйте состояние узлов по одному за раз. Поддерживая дверь, можно устранить боковую нагрузку, вызванную силой тяжести. Освободив защелку, можно устранить силу, тянущую дверь внутрь. Отсоединив утвержденное съемное соединение, можно изолировать внешнее сопротивление. Каждая изменение должно давать ответ на один вопрос; одновременное выполнение нескольких регулировок стирает следы.
Изношенная деталь и первопричина износа также могут различаться. Изношенной деталью может быть втулка, тогда как причиной износа стали несовместимые оси, дверь с большим смещением от центра или попадание абразивных частиц. Замена только втулки восстанавливает зазор, но не устраняет причину износа.
Продолжить, отремонтировать или заменить
При принятии решения следует учитывать текущее состояние, темпы изменений, функции и последствия. Возраст следует указывать в документации, но он не должен быть основным фактором при принятии решения.
| Наблюдаемое состояние | Что подтверждают факты | Соответствующее следующее действие |
|---|---|---|
| Показатели остаются стабильными, и все заданные функции не выходят за пределы установленных значений. | На данном этапе проверки не выявлено сокращения срока службы | Продолжайте эксплуатацию и соблюдайте установленную периодичность проверок. |
| Наблюдается измеримое изменение, однако функциональность остается на приемлемом уровне, а динамика изменения медленная и повторяемая. | Срок службы заканчивается, но, судя по зарегистрированному состоянию, немедленная замена пока не обоснована. | Сократите или сохраните интервал с учетом последствий и частоты; изучите изменяющийся интерфейс. |
| После смазки, корректировки крепежа или устранения внешних помех рабочие характеристики изменяются, при этом сам шарнир сохраняет стабильность. | В ходе ремонтных работ устранялись проблемы, связанные с износом интерфейса, а не со структурной неисправностью шарнира. | Восстановите утвержденное состояние, зафиксируйте проведенные меры и убедитесь, что улучшение сохраняется. |
| Внутренний зазор или сопротивление продолжают увеличиваться после того, как окружающая сборка демонстрирует стабильность. | Шарнир, втулка, штифт, упорный элемент или фиксатор — вот те узлы, в которых наиболее вероятно возникновение износа. | Запланируйте плановую замену или обслуживание утвержденных компонентов до того, как будут превышены пределы их работоспособности. |
| Дверь не может обеспечить требуемое выравнивание, движение, закрытие, герметичность, удержание или работу блокировки. | Срок службы данного изделия истек, даже если ни одна из его частей не сломалась. | Прекратите эксплуатацию или ограничьте её в соответствии с мерами контроля рисков, связанных с оборудованием, после чего отремонтируйте или замените неисправный интерфейс и проведите валидацию всей двери. |
| Наблюдаются трещина, необратимая деформация, небезопасное смещение штифта, отрыв крепления, разрыв монтажной конструкции или неуверенность в удержании нагрузки. | Нельзя исходить из предположения о структурной целостности или сохранности. | Зафиксируйте и закрепите дверцу в соответствии с правилами техники безопасности при работе с оборудованием. Перед продолжением работы получите разрешение от инженерной службы. |
| Тот же симптом вновь появляется вскоре после замены. | Замененная петля может быть поврежденной деталью, но не первопричиной неисправности. | Повторно проанализируйте нагрузочный путь, ось, жесткость крепления, упор, условия эксплуатации и требования к техническому обслуживанию. |
Смазка не является автоматической альтернативой замене. Она может восстановить работоспособность смазываемого шарнира, если известны разрешенная смазка, способ доступа и интервал технического обслуживания. Она не может устранить трещину, восстановить утраченный материал, закрепить сместившийся штифт, выпрямить деформированную створку или совместить несовместимые оси шарниров.
Замена также не считается завершённой, если новая петля работает плавно при отсутствии нагрузки на дверь. Установите обратно всю дверную фурнитуру, восстановите рабочую нагрузку, проведите цикл открытия и закрытия двери в полном диапазоне и проверьте те же функциональные параметры, что и при исходном измерении. Решение о техническом обслуживании касается установленной системы.
Не допустите, чтобы следующий шарнир повторил ту же неудачу
Сохраните снятую петлю до тех пор, пока не будет установлен исходный соединительный элемент. Обратите внимание на ориентацию и расположение петли в установленном состоянии. Сфотографируйте остатки и контрольные отметки перед очисткой. Храните штифты, шайбы, втулки, фиксаторы, крепежные элементы и пары петель, относящиеся к соответствующей двери. При наличии трещины или серьезной деформации не повреждайте место излома или контактную поверхность при демонтаже.
Затем сравните замену с исходным требованием:
- Была ли дверь дополнена окном, витриной, ограждением, кабельной сборкой, изоляцией или иным элементом, увеличивающим массу?
- Изменилась ли частота доступа с момента выпуска оборудования?
- Привело ли закрепление, перемещение, ремонтная сварка или замена прокладки к изменению выравнивания или усилие закрытия?
- Имеет ли заменяемая деталь такую же конструкцию штифта, втулки, упора, фиксатора, материала, поверхности и смазки, а не только совпадающие монтажные отверстия?
- Будет ли базовое значение зафиксировано повторно после того, как дверь в полном комплекте будет вновь введена в эксплуатацию?
Повторяющийся короткий срок службы является убедительным доказательством. Это означает, что техническая служба должна перестать рассматривать шарнир как отдельный расходный материал и проанализировать условия эксплуатации или состояние узла, которые приводят к его повторяющимся повреждениям.
Присылайте доказательства, а не предположения о продолжительности жизни
Поставщик не может определить срок службы промышленных петель, опираясь исключительно на вес двери и фотографию. Для проведения полноценной оценки необходимо предоставить чертеж петли или её артикул, полные размеры двери и массу подвижной части, положение центра тяжести (если известно), количество петель и расстояние между ними, сечения двери и коробки, способ крепления, диапазон работы, количество циклов (подсчитанное или расчётные), условия эксплуатации, историю технического обслуживания, исходные и текущие измерения, а также чёткие фотографии первого изнашиваемого места соприкосновения.
Если требуется подбор запасной детали, ознакомьтесь с ассортиментом промышленных шарниров только после того, как будут собраны данные о нагрузке и признаках выхода из строя. Наличие знакомой формы или совпадающей схемы расположения отверстий не гарантирует эквивалентного срока службы.
Поделиться отчетом о дежурстве у дверей и состоянии помещения
Пришлите схему установленной двери, информацию о петлях, оценку годовой нагрузки, данные о воздействии окружающей среды, измерения до и после, а также фотографии в том состоянии, в котором дверь была обнаружена. Компания HTAN сможет использовать эти данные для определения оптимального направления установки петель, а также элементов, которые по-прежнему требуют проверки с помощью образцов или полной двери.

Часто задаваемые вопросы о сроке службы промышленных петель
Промышленные петли не имеют единого универсального срока службы, выраженного в годах. Их срок службы зависит от количества рабочих циклов, нагрузки и выравнивания, условий эксплуатации, конструкции петли, технического обслуживания, а также от функциональных ограничений двери в целом. На служебной двери, которая используется нечасто, и на панели доступа к оборудованию, открывающейся в течение каждой производственной смены, может быть установлена одна и та же модель петли, однако срок их службы будет отличаться.
Отчет о цикле, относящийся к конкретной модели, может служить одним из доказательств. Записи, сделанные в полевых условиях, служат другим доказательством. Ни то, ни другое не становится срок службы промышленных петель прогноз до тех пор, пока не будут определены условия испытаний, фактические эксплуатационные нагрузки и допустимая конечная точка.
В случае шарниров свободного хода, установленных на дверцах оборудования, защитных кожухах, панелях доступа и корпусах, срок службы обычно оценивается по выравниванию, ходу, удерживающей способности и состоянию конструкции. Шарниры с регулировкой крутящего момента, демпфированием и контролем положения требуют дополнительного измерения выходных характеристик, поскольку они могут терять удерживающую способность, оставаясь при этом в состоянии вращения.
Правило срока службы: Срок службы промышленных петель заканчивается, когда петля или установленная дверь больше не могут соответствовать заданным функциональным требованиям. Поломка — лишь один из возможных вариантов завершения срока службы. Чрезмерное провисание двери, ненадежное удержание штифта, недопустимое усилие открывания, потеря выравнивания или неспособность поддерживать требуемое закрытие могут привести к преждевременному окончанию срока службы.
Срок службы промышленных петель определяется тремя факторами
Фраза “сколько прослужит петля?” останется неполной, пока не будет дано определение термина “прослужит”. Петля может оставаться физически прикрепленной к двери еще долго после того, как перестанет надлежащим образом удерживать дверь. В то же время у другой петли может появиться заметный зазор, при этом дверь по-прежнему будет работать безопасно и стабильно. Это разные технические состояния.
| Конечная точка жизни | Что изменилось | Данные об установленном узле | Почему это важно |
|---|---|---|---|
| Срок службы конструкции | Лист, шарнир, штифт, сварной шов, крепежный элемент или монтажная поверхность треснули, деформировались, отсоединились или утратили надёжную фиксацию. | Трещины, необратимые деформации, смещение штифтов, ослабление креплений, разрывы листового металла или повреждения сварных швов | Дальнейшая эксплуатация может оказаться небезопасной с точки зрения конструкции. |
| Срок службы | Дверь больше не держится ровно, не двигается, не закрывается, не прилегает плотно, не фиксируется и не снимается должным образом. | Изменение зазора между дверью и коробкой, смещение защелки, изменение контакта прокладки, увеличение усилия при открывании, заклинивание, чрезмерный люфт или нестабильное движение | Шарнир может быть целым, но уже не подходить для работы оборудования. |
| Срок службы или срок эксплуатации | Повторное восстановление работоспособности обходится дороже или приводит к более длительным простоям, чем плановая замена. | Сокращение интервалов между ремонтами, необходимость периодической регулировки, повторное загрязнение, отсутствие запасных частей или рост затрат на рабочую силу | Замену можно обосновать ещё до возникновения конструктивных повреждений. |
Для большинства дверей оборудования срок службы следует определять до начала закупок или планирования технического обслуживания. Пределом может служить провисание двери в области защелки, допустимое усилие открывания, допустимый люфт петель, состояние фиксации штифтов, выравнивание прокладки или иное требование, характерное для конкретного проекта. Без установления такого предела фраза “все еще открывается” может скрывать за собой дверь, которая постепенно смещается из своего положения.
Календарный возраст — самая ненадежная отправная точка
Календарный возраст определить легко, поэтому его часто путают со сроком службы. Он не отражает, сколько раз петля сработала, какова была ширина двери, хлопали ли дверью, а также провела ли петля годы в сухом помещении или месяцы во влажной среде с содержанием хлоридов.
Начнем с наиболее убедительных доказательств, касающихся самого шарнира и его сборки:
- Отчет, составленный с учетом конкретной модели, в котором указаны: тип образца, количество петель, крепление или дверь, нагрузка, движение, условия эксплуатации, точки проверки и критерии отказа.
- Испытание прототипа или готовой двери, которое отражает выпущенную сборку и фиксирует изменения по сравнению с исходным эталонным состоянием.
- История эксплуатации с учетом типа петель, конструкции двери, способа монтажа и условий эксплуатации.
- Отчет о цикле поставщика, для которого пока отсутствует основа для проверки.
Четвертый пункт представляет собой ориентир, а не прогноз. Одно лишь число не позволяет определить, проходил ли шарнир циклы работы без значимой нагрузки или же дверь в целом сохраняла выравнивание. Прежде чем использовать данные поставщика при оценке срока службы в реальных условиях эксплуатации, необходимо проанализировать нагрузку, крепление, движение, условия окружающей среды, контрольные точки и критерии отказа, описанные в методе промышленного циклического испытания шарниров.
Превратите использование дверей в годовые циклы
Для расчета срока службы необходимо учитывать количество рабочих циклов. Начните с события, имеющего значение для оборудования. В случае обычной дверцы доступа один цикл может соответствовать одному полному циклу открытия и закрытия. Если операторы часто выполняют частичные перемещения, удерживают дверцу у упора или меняют направление движения до завершения полного хода, фиксируйте эти действия отдельно, а не считайте, что все события одинаковы.
Годовые циклы = количество циклов за смену × количество смен в день × количество рабочих дней в году
Если доступ зависит от состояния производства, рассчитайте отдельно нормальные производственные операции, а также операции по настройке, очистке и техническому обслуживанию, а затем сложите их. Арифметика здесь проста. Гораздо сложнее получить достоверные данные.
Для корпуса, который открывается редко, может быть достаточно ручной оценки. Оборудование, эксплуатируемое чаще, требует более достоверных данных: подсчёт событий контроллера, журнал доступа, записи о техническом обслуживании, подсчёт срабатываний дверных выключателей или краткое наблюдательное исследование в течение нескольких типичных смен. Следите за тем, чтобы не допустить двойного подсчёта. Предохранительный выключатель может менять состояние более одного раза в ходе одного события доступа, в то время как в журнале технического обслуживания может быть зафиксирован заказ на работу, но не каждое движение двери.
Что означают 30 000 циклов в год
Предположим, что дверца оборудования выполняет 60 циклов открытия и закрытия за смену, работает две смены в день и эксплуатируется 250 дней в году. Эти цифры приведены в качестве примера расчета и не являются номинальными характеристиками продукции HTAN или данными о работе оборудования у клиента.
60 × 2 × 250 = 30 000 циклов в год
Добавьте циклы настройки и технического обслуживания, если они не указаны. Также фиксируйте нештатные события, такие как резкое открывание, ветровая нагрузка, вибрация при транспортировке, использование двери в качестве опоры для рук техническими специалистами или удары двери о упор. Их количество может быть небольшим, но они наносят больший ущерб, чем обычный контролируемый цикл.
Коэффициент цикла — это не дата выхода из строя
Предположим, что в гипотетическом отчете указано, что испытуемая сборка прошла 100 000 циклов, не достигнув установленных критериев отказа. Если разделить этот результат на примерную годовую нагрузку в 30 000 циклов, получится эквивалентное количество циклов, равное 3,3 года.
Этот расчет не Это не доказывает, что шарнир выйдет из строя через 3,3 года. Это также не означает, что гарантия составляет 3,3 года. Возможно, испытание было прекращено, когда образец ещё оставался работоспособным. Значение этого отчёта более ограниченно: испытанный образец продемонстрировал заявленные эксплуатационные характеристики в течение 100 000 циклов в зафиксированных условиях.
Этот показатель полезен лишь в качестве ориентира при планировании:
- Если полевые условия действительно сопоставимы, это соотношение помогает определить точки проверки до того, как продемонстрированный уровень воздействия будет исчерпан.
- Если условия эксплуатации в полевых условиях более суровые, это соотношение является оптимистичным и требует подтверждения на основе данных, полученных в условиях эксплуатации.
- Если испытание завершилось без отказа, результатом является зафиксированная продолжительность работы, а не статистическое распределение срока службы изделия.
- Если в отчете не указаны критерии отказа, итоговые показатели цикла не позволяют определить, оставались ли в допустимых пределах параметры выравнивания, зазора, усилие открытия или удерживающая способность.
Это разграничение позволяет избежать распространенной ошибки при закупках: превращения лабораторного показателя в формальное обязательство, при этом игнорируя все условия, придающие этому показателю смысл.
Степень тяжести нарушения влияет на результат
Показатель «количество циклов» отражает частоту повторения. Он не позволяет автоматически оценить степень износа. Две двери могут совершать одинаковое количество движений, при этом создавая разную нагрузку на подшипники, вызывая различное изгибание, удары, загрязнение и коррозию в области петель.
| Переменная «Duty» | Почему одинаковые результаты инвентаризации не совпадают | Доказательства, которые необходимо собрать | Использование в смете |
|---|---|---|---|
| Масса двери и центр тяжести | Более значительное смещение масс увеличивает момент, передаваемый через линию шарнира и крепежную конструкцию. | Конечная масса движущейся части, расположение оси шарнира, смещение центра тяжести, оборудование, установленное на дверях | Сравните полностью собранную в полевых условиях конструкцию с испытанной конструкцией. |
| Количество шарниров и распределение нагрузки | На первый взгляд одинаковые петли могут не выдерживать одинаковую нагрузку, если их оси или монтажные поверхности различаются. | Расстояние между шарнирами, расположение осей, жесткость рамы, характер контакта или износа в каждом шарнире | Не следует равномерно распределять нагрузку на дверь без подтверждающих данных. |
| Вводная информация | Резкие изменения направления движения, удары, удар при остановке и боковые нагрузки могут оказывать более сильное воздействие, чем контролируемое движение. | Скорость, ускорение, реверс, контакт остановки, сигнал оператора, нагрузка от ветра или кабеля | Указывайте на несоответствия, а не придумывайте универсальный поправочный коэффициент. |
| Загрязнение и смазка | Инородные частицы могут превратить скользящее сопряжение в абразивный контакт; неподходящая смазка может мигрировать, вымываться, затвердевать или собирать частицы. | Конструкция шарнира, требования к смазочному материалу, пути проникновения загрязнений, местонахождение посторонних частиц, история технического обслуживания | Проводите проверки чаще в тех местах, где механизм износа отличается от условий испытаний. |
| Температура и влажность | Расширение, сжатие, воздействие циклов замерзания-оттаивания, промывка или воздействие высокой температуры могут повлиять на зазоры, коррозию, характеристики смазочных материалов и состояние уплотнений. | Рабочая и нерабочая температура, время пребывания во влажной среде, воздействие химических веществ, дренаж, эксплуатация в помещении или на открытом воздухе | Рассматривайте несоответствие условиям окружающей среды как фактор неопределённости, а не как фиксированный процент вычета. |
| Жесткость крепления | Жесткое испытательное приспособление может защитить петлю от перемещений рамы, характерных для реальной двери. | Сечения дверей и коробки, армирование, крепежные элементы или сварные швы, прогиб в установленном состоянии | Включить монтажные интерфейсы в систему мониторинга состояния. |
Для этих различий не существует обоснованного универсального коэффициента понижения номинальных значений. Применение произвольного процентного понижения приводит лишь к предположению, выглядящему более точным. Используйте коэффициент циклов в качестве ориентира, выявляйте все существенные несоответствия и по результатам полевых измерений принимайте решение о необходимости сокращения интервала проверок.
Ассамблея может привести к преждевременному износу шарнира
Шарнир может быть изготовлен надлежащим образом, но при этом подвергаться преждевременному износу в конечном оборудовании. Дверь, рама, крепежные элементы, сварные швы, упоры, защелка, прокладка и петля образуют единую механическую систему. Если эта система заставляет штифт нести нагрузку или вынуждает его компенсировать погрешность выравнивания, отсутствовавшую в условиях испытательной установки, оценка срока службы на уровне отдельных компонентов больше не отражает реальную ситуацию в установке.
Рассмотрим две петли, установленные на высокой дверце оборудования. Каждая петля свободно вращается до сборки. Верхняя монтажная поверхность слегка смещается из плоскости при сварке рамы, в то время как нижняя петля остаётся перпендикулярной. Оба штифта достаточно прочные для номинального веса дверцы, но оси после установки не совпадают. При закрытии двери створки подвергаются упругому скручиванию, и контактная нагрузка концентрируется вблизи одного конца шарнира. Проблема заключается не в каталожной нагрузке. Узел неравномерно расходует зазор и нарушает стабильность крепления.
Данный пример носит теоретический характер и не отражает ни конкретный проект клиента, ни тестирование продукта HTAN.
Ширина двери и расстояние между петлями важны по той же причине. Сила тяжести действует на центр тяжести всей двери, а не на то место, где указаны петли в каталоге. Прогиб рамы может сместить фактическую ось под нагрузкой. Ограничитель может вызывать резкую обратную реакцию при полном раскрытии. Защелка может временно вернуть провисшую дверь в исходное положение и скрыть это изменение, пока дверь закрыта. Эти взаимосвязи необходимо учитывать при выборе петель для промышленных корпусов. Для планирования срока службы сравните конечную сборку с дверью, траекторией нагрузки и условиями монтажа, представленными в исходных данных валидации.
Условия окружающей среды определяют механизм нанесения урона
Окружающая среда не просто ускоряет тот же самый процесс старения. Она может выбрать другой процесс.
Состояние шарнира в помещении может изменяться в основном из-за износа от скольжения на штифте, в отверстии, в втулке или на упорных поверхностях. Пыль может усиливать абразивный износ. Промывка может удалить или разбавить смазку и поддерживать влажность в щелях. Хлориды могут вызывать локальное коррозионное воздействие, даже если большая часть поверхности из нержавеющей стали по-прежнему выглядит чистой. Температура может изменять вязкость смазки, зазор в полимерной втулке, усилие уплотнения или относительные размеры разнородных материалов. Вибрация может оказывать воздействие на фиксацию штифта и монтажные соединения, даже если дверь открывается редко.
Именно поэтому одного только названия материала недостаточно для определения срока службы промышленных петель. Термин “нержавеющая сталь” не дает представления о материале штифта, фиксатора, втулки, крепежных элементов, прилегающей рамы, состоянии поверхности или химическом воздействии. График технического обслуживания также должен соответствовать конструкции петли. Нанесение смазки на конструкцию, рассчитанную на работу в сухом состоянии или с использованием самосмазывающейся вставки, может усугубить загрязнение, а не продлить срок службы.
Зафиксируйте фактическое место воздействия и точку, с которой начинаются изменения. Коррозия на краю лопасти, кольцо из отложений на упорной поверхности, черный налет на шве штифта и повсеместное скопление пыли на неподвижных поверхностях не имеют одинакового значения. Сохраните деталь в том состоянии, в котором она была обнаружена, достаточно долго, чтобы установить источник проблемы, прежде чем очистка или смазка уничтожат следы.
Создание базового набора данных для установленных дверей
Остаточный срок службы невозможно определить по фотографии, сделанной после появления неисправности. Более целесообразно сравнивать состояние оборудования с известными показателями. Необходимо установить исходные показатели после того, как оборудование будет установлено, выровнено, закреплено, оснащено окончательной дверной фурнитурой и принято в эксплуатацию.
| Интерфейс или функция | Базовая запись | Повторяемый метод | Изменение может свидетельствовать о том, что |
|---|---|---|---|
| Положение двери со стороны защелки | Вертикальный и горизонтальный зазор двери в указанных местах | Используйте те же отсчетные точки рамы, угол наклона двери и состояние защелки. | Провисание двери, смещение коробки, сдвиг креплений или неравномерная опора на петлях |
| Радиальный зазор | Относительное перемещение двери до того, как сработает шарнир со стороны коробки | Обеспечьте надёжную опору, прикладывайте усилие в одном и том же направлении или с заданной низкой контрольной нагрузкой и проводите измерения в одной и той же точке. | Увеличение зазора между штифтом, отверстием, втулкой, шарниром или крепежными элементами |
| Осевой осевой зазор | Перемещение вдоль оси шарнира или изменение положения упора | Ориентируйтесь на фиксированный шарнир или поверхность рамы и используйте то же состояние двери. | Износ упорной поверхности, замена шайбы, смещение фиксатора или оседание пакета |
| Уровень сопротивления открытия | Сила в отмеченной точке стрелки и в указанных углах двери | Используйте те же направление, скорость, состояние защелки, состояние прокладки и диапазон температур. | Замена смазки, загрязнение, коррозия, погрешность выравнивания, соприкосновение прокладок или другие помехи |
| Штифт и фиксатор | Положение конца штифта, ориентировочная метка, посадка фиксатора и контрольные метки | Сделайте снимок с той же стороны и измерьте расстояние от фиксированной ориентирной точки. | Смещение штифта, износ фиксатора, вращение или перемещение под воздействием вибрации |
| Листы и монтажные поверхности | Положение листа, контрольные отметки креплений, состояние сварных швов и форма отдельных участков панели | Перед обслуживанием отметьте положение интерфейса и сравните его с эталонной точкой жесткой рамы. | Проскальзывание крепежа, повреждение сварного шва, изгиб створки или прогиб панели |
| Функция закрытия | Защелкивание, прилегание прокладки, срабатывание блокировки и поведение при упоре | Используйте ту же последовательность действий при закрытии, не прилагая усилий для прижатия двери к месту. | Потеря функциональной способности, даже если шарнир остается целым |
Не устанавливайте допустимые пределы после просмотра результатов. Пределы должны определяться исходя из функциональных и эксплуатационных требований к оборудованию, утвержденного чертежа, валидированного образца или утвержденной спецификации по техническому обслуживанию. Если пределы отсутствуют, сначала зафиксируйте данные и получите техническое заключение, прежде чем присваивать результату оценку «соответствует» или «не соответствует».
Обеспечьте воспроизводимость метода
Показания зазора при закрытой двери нельзя напрямую сравнивать с показаниями, полученными при открытой двери. Усилие открывания, измеренное на ручке, нельзя сравнивать с усилием, измеренным позже вблизи края двери. Рядом с результатом должны указываться температура, угол наклона двери, точка приложения силы, направление нагрузки, состояние защелки и точка отсчёта. В противном случае нормальные колебания могут выглядеть как износ, а реальный износ может затеряться среди несогласованных результатов измерений.
Ориентируйтесь на изменения, а не на шум
Один показатель отражает состояние. Последовательность показателей показывает направление и темп изменения. Именно в этом различии заключается основа профилактического технического обслуживания с учетом состояния оборудования.
Медленно изменяющийся зазор в дверях, который остается стабильным в течение нескольких интервалов проверки, отличается от небольшого изменения, величина которого удвоилась за период между двумя последними проверками. Вторая картина заслуживает внимания, поскольку темп изменения изменился. Свежие металлические частицы, появившиеся после длительного стабильного периода, могут быть более информативными, чем старые, более крупные отложения. След от штифта, смещающийся только во время транспортировки, свидетельствует о другой нагрузке, чем тот, который смещается во время каждой рабочей смены.
В протоколе практического занятия должны быть указаны:
- дата, идентификационные данные оборудования, расположение шарнира, номер детали шарнира или версия чертежа, а также дата монтажа, если она известна;
- расчетное или фактическое количество циклов с момента предыдущего осмотра;
- конфигурация дверей, дополнительное оборудование, а также любые изменения массы или центра тяжести;
- экологические или эксплуатационные события, которые могли повлиять на выполнение служебных обязанностей;
- фактические измерения, фотографии и метод измерения;
- проведено ли техническое обслуживание и было ли снятие показаний до или после него.
ISO 17359:2018 содержит общие рекомендации по разработке программы мониторинга состояния оборудования. В ней не определены конкретные для петель предельные значения сигналов тревоги, периодичность проверок или критерии замены. Эти показатели по-прежнему должны определяться исходя из функциональных характеристик оборудования, уровня риска, конструкции петель и наблюдаемой скорости изменения состояния.
Если основным изменением является провисание края защелки, воспользуйтесь методикой диагностики провисания петель промышленных ворот, чтобы отделить износ от прогиба рамы, смещения крепежных элементов и нарушения выравнивания. Измерение провисания ворот является лишь индикатором состояния до тех пор, пока не будут установлены место сопряжения движущихся частей и первопричина проблемы.
Найдите изношенный интерфейс
Замена петли помогает только в том случае, если именно она является причиной потери работоспособности. Прежде чем приступать к разборке, зафиксируйте дверь в соответствии с утвержденной процедурой безопасности оборудования и проверьте ход движения в каждом соединении.
- Внутри петли: штифт смещается относительно отверстия или втулки, изменяется уплотнительный узел, смещается фиксатор или деформируется пружина или шарнир.
- В приложении: целая створка смещается относительно двери или коробки, разрывается линия закрепления, появляется трещина в сварном шве или оседает опорная поверхность.
- В несущей конструкции: шарнир и кронштейн смещаются вместе из-за прогиба облицовки двери, обратной части рамы, арматуры или монтажной пластины.
- Другие элементы системы закрытия: прокладка, защелка, упор, порог, трос или соседняя панель создают сопротивление, в то время как петля остаётся устойчивой.
Перед тем как ослабить крепеж, отметьте места соединений. Затем изменяйте состояние узлов по одному за раз. Поддерживая дверь, можно устранить боковую нагрузку, вызванную силой тяжести. Освободив защелку, можно устранить силу, тянущую дверь внутрь. Отсоединив утвержденное съемное соединение, можно изолировать внешнее сопротивление. Каждая изменение должно давать ответ на один вопрос; одновременное выполнение нескольких регулировок стирает следы.
Изношенная деталь и первопричина износа также могут различаться. Изношенной деталью может быть втулка, тогда как причиной износа стали несовместимые оси, дверь с большим смещением от центра или попадание абразивных частиц. Замена только втулки восстанавливает зазор, но не устраняет причину износа.
Продолжить, отремонтировать или заменить
При принятии решения следует учитывать текущее состояние, темпы изменений, функции и последствия. Возраст следует указывать в документации, но он не должен быть основным фактором при принятии решения.
| Наблюдаемое состояние | Что подтверждают факты | Соответствующее следующее действие |
|---|---|---|
| Показатели остаются стабильными, и все заданные функции не выходят за пределы установленных значений. | На данном этапе проверки не выявлено сокращения срока службы | Продолжайте эксплуатацию и соблюдайте установленную периодичность проверок. |
| Наблюдается измеримое изменение, однако функциональность остается на приемлемом уровне, а динамика изменения медленная и повторяемая. | Срок службы заканчивается, но, судя по зарегистрированному состоянию, немедленная замена пока не обоснована. | Сократите или сохраните интервал с учетом последствий и частоты; изучите изменяющийся интерфейс. |
| После смазки, корректировки крепежа или устранения внешних помех рабочие характеристики изменяются, при этом сам шарнир сохраняет стабильность. | В ходе ремонтных работ устранялись проблемы, связанные с износом интерфейса, а не со структурной неисправностью шарнира. | Восстановите утвержденное состояние, зафиксируйте проведенные меры и убедитесь, что улучшение сохраняется. |
| Внутренний зазор или сопротивление продолжают увеличиваться после того, как окружающая сборка демонстрирует стабильность. | Шарнир, втулка, штифт, упорный элемент или фиксатор — вот те узлы, в которых наиболее вероятно возникновение износа. | Запланируйте плановую замену или обслуживание утвержденных компонентов до того, как будут превышены пределы их работоспособности. |
| Дверь не может обеспечить требуемое выравнивание, движение, закрытие, герметичность, удержание или работу блокировки. | Срок службы данного изделия истек, даже если ни одна из его частей не сломалась. | Прекратите эксплуатацию или ограничьте её в соответствии с мерами контроля рисков, связанных с оборудованием, после чего отремонтируйте или замените неисправный интерфейс и проведите валидацию всей двери. |
| Наблюдаются трещина, необратимая деформация, небезопасное смещение штифта, отрыв крепления, разрыв монтажной конструкции или неуверенность в удержании нагрузки. | Нельзя исходить из предположения о структурной целостности или сохранности. | Зафиксируйте и закрепите дверцу в соответствии с правилами техники безопасности при работе с оборудованием. Перед продолжением работы получите разрешение от инженерной службы. |
| Тот же симптом вновь появляется вскоре после замены. | Замененная петля может быть поврежденной деталью, но не первопричиной неисправности. | Повторно проанализируйте нагрузочный путь, ось, жесткость крепления, упор, условия эксплуатации и требования к техническому обслуживанию. |
Смазка не является автоматической альтернативой замене. Она может восстановить работоспособность смазываемого шарнира, если известны разрешенная смазка, способ доступа и интервал технического обслуживания. Она не может устранить трещину, восстановить утраченный материал, закрепить сместившийся штифт, выпрямить деформированную створку или совместить несовместимые оси шарниров.
Замена также не считается завершённой, если новая петля работает плавно при отсутствии нагрузки на дверь. Установите обратно всю дверную фурнитуру, восстановите рабочую нагрузку, проведите цикл открытия и закрытия двери в полном диапазоне и проверьте те же функциональные параметры, что и при исходном измерении. Решение о техническом обслуживании касается установленной системы.
Не допустите, чтобы следующий шарнир повторил ту же неудачу
Сохраните снятую петлю до тех пор, пока не будет установлен исходный соединительный элемент. Обратите внимание на ориентацию и расположение петли в установленном состоянии. Сфотографируйте остатки и контрольные отметки перед очисткой. Храните штифты, шайбы, втулки, фиксаторы, крепежные элементы и пары петель, относящиеся к соответствующей двери. При наличии трещины или серьезной деформации не повреждайте место излома или контактную поверхность при демонтаже.
Затем сравните замену с исходным требованием:
- Была ли дверь дополнена окном, витриной, ограждением, кабельной сборкой, изоляцией или иным элементом, увеличивающим массу?
- Изменилась ли частота доступа с момента выпуска оборудования?
- Привело ли закрепление, перемещение, ремонтная сварка или замена прокладки к изменению выравнивания или усилие закрытия?
- Имеет ли заменяемая деталь такую же конструкцию штифта, втулки, упора, фиксатора, материала, поверхности и смазки, а не только совпадающие монтажные отверстия?
- Будет ли базовое значение зафиксировано повторно после того, как дверь в полном комплекте будет вновь введена в эксплуатацию?
Повторяющийся короткий срок службы является убедительным доказательством. Это означает, что техническая служба должна перестать рассматривать шарнир как отдельный расходный материал и проанализировать условия эксплуатации или состояние узла, которые приводят к его повторяющимся повреждениям.
Присылайте доказательства, а не предположения о продолжительности жизни
Поставщик не может определить срок службы промышленных петель, опираясь исключительно на вес двери и фотографию. Для проведения полноценной оценки необходимо предоставить чертеж петли или её артикул, полные размеры двери и массу подвижной части, положение центра тяжести (если известно), количество петель и расстояние между ними, сечения двери и коробки, способ крепления, диапазон работы, количество циклов (подсчитанное или расчётные), условия эксплуатации, историю технического обслуживания, исходные и текущие измерения, а также чёткие фотографии первого изнашиваемого места соприкосновения.
Если требуется подбор запасной детали, ознакомьтесь с ассортиментом промышленных шарниров только после того, как будут собраны данные о нагрузке и признаках выхода из строя. Наличие знакомой формы или совпадающей схемы расположения отверстий не гарантирует эквивалентного срока службы.
Поделиться отчетом о дежурстве у дверей и состоянии помещения
Пришлите схему установленной двери, информацию о петлях, оценку годовой нагрузки, данные о воздействии окружающей среды, измерения до и после, а также фотографии в том состоянии, в котором дверь была обнаружена. Компания HTAN сможет использовать эти данные для определения оптимального направления установки петель, а также элементов, которые по-прежнему требуют проверки с помощью образцов или полной двери.
Часто задаваемые вопросы о сроке службы промышленных петель
Сколько лет обычно служат промышленные петли?
Универсального срока службы в годах не существует. Срок службы зависит от рабочих циклов, нагрузки и выравнивания, условий эксплуатации, конструкции петель, технического обслуживания, а также предельного срока службы всей двери в целом. Вместо ориентировочного срока службы следует использовать данные испытаний конкретных моделей и тенденции, наблюдаемые в условиях эксплуатации.
Означает ли номинальный ресурс в 100 000 циклов, что шарнир выйдет из строя после 100 000 циклов?
Нет. Это может означать лишь то, что испытуемый образец прошел 100 000 заданных циклов, не достигнув критериев отказа, указанных в отчете. В отчете должны быть указаны нагрузка, крепление, движение, условия окружающей среды, проверки и конечная точка. Испытание, прекращенное без отказа, не позволяет определить срок отказа или статистическое распределение срока службы.
Как пересчитать циклы работы шарнира в годы?
Чтобы получить эквивалентный период эксплуатации по количеству циклов, разделите показатель количества циклов, полученный в ходе испытаний, на расчетное годовое количество рабочих циклов. Не следует называть полученный результат «прогнозируемым сроком службы», если условия испытаний и эксплуатации в реальных условиях не сопоставимы и модель отказа не подтверждена. Нагрузка, удары, загрязнение, коррозия, температура, выравнивание и жесткость крепления могут сделать простое преобразование недействительным.
Когда следует заменить промышленную петлю?
Необходимо заменить шарнирное соединение или получить техническое заключение, если установлено, что данное соединение больше не способно обеспечивать требуемое выравнивание, подвижность, закрытие, герметичность, удержание или конструктивную целостность. Наличие трещин, постоянных деформаций, небезопасного смещения штифтов, отрыва крепежных элементов и продолжающегося внутреннего износа являются более вескими причинами, чем просто календарный срок службы.
Может ли смазка продлить срок службы промышленных петель?
Это может помочь в том случае, если шарнир рассчитан на смазку, известны правильная смазка и способ её нанесения, а износ или конструктивные повреждения ещё не привели к окончанию срока службы. Смазка не может восстановить утраченный материал, устранить трещину, скорректировать несовпадающие оси или закрепить поврежденный фиксатор. Некоторые конструкции, предназначенные для работы всухую или самосмазывающиеся, не должны смазываться неавторизованной смазкой.
Промышленные петли из нержавеющей стали всегда служат дольше?
Нет. Нержавеющая сталь может повысить коррозионную стойкость в подходящих условиях, но это не означает автоматического улучшения таких характеристик, как износ подшипников, выравнивание, фиксация штифтов, усталостная прочность, смазка или жесткость крепления. Конструкция шарнира в целом и условия его эксплуатации должны соответствовать преобладающему механизму повреждения.
Почему петля может пройти циклические испытания, но при этом выйти из строя в начале срока эксплуатации?
При монтаже на месте дверь может оказаться шире или тяжелее, петли могут быть выровнены неравномерно, рама может быть деформирована; также могут иметь место удары об упоры, вибрация, загрязнение, влажность, экстремальные температуры или иные условия эксплуатации. Результаты испытаний подтверждают работоспособность только в пределах зафиксированных параметров; они не отражают условия, которые не были включены в испытания.
Можно ли по результатам одного осмотра определить оставшийся срок службы шарнира?
Как правило, с уверенностью этого сказать нельзя. Один осмотр позволяет определить состояние, а повторные измерения — установить направление и темпы изменения. Для принятия обоснованного решения о техническом обслуживании необходимо использовать исходные данные, последовательный метод измерения, историю эксплуатационных циклов, данные об окружающей среде, текущие рабочие характеристики и последствия отказа. В случаях, когда целостность конструкции вызывает сомнения, прогнозирование не должно задерживать принятие решения, связанного с безопасностью.
