Топ-10 лучших петель для электрошкафов: Руководство по защите IP, материалам и грузоподъемности

Выбор оптимальной петли для электрошкафа зависит от степени защиты шкафа (IP), веса двери и условий эксплуатации. Для большинства промышленных шкафов, Скрытые петли из нержавеющей стали или сверхпрочные петли для поверхностного монтажа являются наилучшими вариантами благодаря своей долговечности и коррозионной стойкости.

Лучшие подборки по категориям:

• Лучше всего подходит для наружных корпусов IP65/IP66: Водонепроницаемые петли из нержавеющей стали 316 подходят для использования в суровых условиях на открытом воздухе.
• Лучше всего подходит для тяжелых дверей: Усиленные сверхпрочные поверхностные петли предотвращают провисание двери.
• Лучшее для эстетики: Скрытые петли из нержавеющей стали 304 с низкопрофильной конструкцией, сохраняющей целостность уплотнения.

Введение

Выбор петель напрямую влияет на безопасность и герметичность электрошкафа. Неправильный выбор может привести к провисанию дверей, нарушению герметичности, ржавчине петель, ослаблению винтов или сокращению срока службы, что значительно увеличит расходы на обслуживание. Например, шкафы для наружной установки, в которых используются стандартные стальные петли, часто подвергаются сильной коррозии в течение года, что приводит к разрушению уплотнений и снижению степени защиты IP. Переход на Петли из нержавеющей стали 316 позволяет шкафам выдерживать прибрежные условия, сохраняя при этом Степень защиты IP66.

В этом руководстве представлен список 10 лучших петель для электрических шкафовВ сочетании со стандартами выбора и таблицей быстрого подбора вы сможете выбрать петлю, соответствующую вашим потребностям. Мы рассказываем об окружающей среде, степени защиты IP, материалах, грузоподъемности и способах установки.

Как правильно выбрать петлю для электрошкафа

Выбор подходящей петли требует всестороннего анализа условий окружающей среды, требований к защите, коррозионной стойкости, веса двери и стиля монтажа.

Выбор окружающей среды (в помещении и на улице)

• Внутренние шкафы: Ориентируйтесь на механический срок службы, простоту установки и экономическую эффективность. Поскольку в закрытых помещениях меньше коррозионных факторов, цинковый сплав или сталь с покрытием Петли - отличный выбор. Они долговечны, экономичны и просты в обслуживании в условиях низкой влажности.
• Открытые шкафы: Они требуют высокой устойчивости к дождю, влажности, перепадам температур и ультрафиолетовым лучам. Приоритет следует отдавать высококоррозионностойким материалам, таким как Нержавеющая сталь 304 или 316 с интегрированными конструкциями уплотнений. Например, петли из нержавеющей стали 316 широко используются в прибрежных районах, поскольку они отвечают требованиям Испытание на воздействие соляного тумана по стандарту ASTM B117 требования.

Требования к защите от внешних воздействий (IP54 против IP65/IP66)

• Влияние на рейтинг IP: Степень защиты IP (на IEC 60529 и NEMA 250) определяет степень пыле- и влагозащищенности корпуса. Петли не должны влиять на этот показатель. Корпуса IP66 требуют, чтобы область петель оставалась водонепроницаемой под струями воды под высоким давлением.
• Рекомендации для высоких IP: Для IP65/IP66, скрытые петли или петли со специальными уплотнительными прокладками. Скрытые петли устанавливаются внутри дверной коробки, сохраняя целостность внешнего уплотнения. Петли для поверхностного монтажа можно использовать, если они оснащены водонепроницаемыми прокладками или заглушками для отверстий под винты и прошли сертификацию на соответствие стандарту IP для всего корпуса.

Выбор материала (нержавеющая сталь, цинковый сплав, углеродистая сталь)

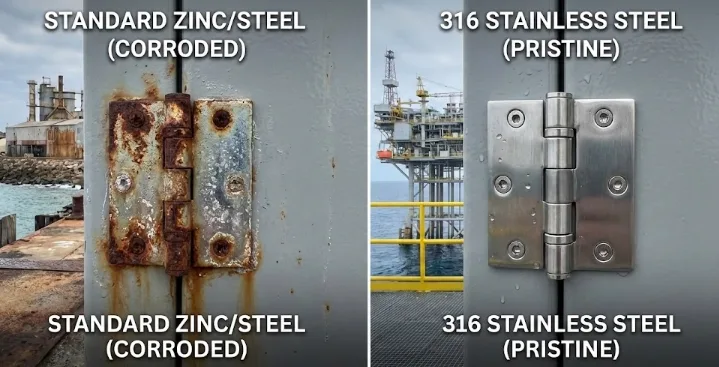

• Нержавеющая сталь (304 против 316): 304 подходит для большинства внутренних и стандартных наружных условий. нержавеющая сталь 316с добавлением молибдена обеспечивает превосходную стойкость на химических предприятиях или в прибрежных высокосолевых средах.
• Цинковый сплав: Изготовленные методом литья под давлением, они отличаются высокой стоимостью и эстетическим разнообразием. Обычно они хромированы или покрыты порошковым напылением для защиты от ржавчины. Лучше всего подходят для внутренних корпусов в чистых, не подверженных коррозии средах.
• Углеродистая сталь (холоднокатаная сталь): Высокая механическая прочность и низкая стоимость, обычно оцинкованные или хромированные. Подходят для высокопрочного распределения электроэнергии внутри помещений, но склонны к ржавчине при повреждении покрытия.

Вес и грузоподъемность двери (предотвращение провисания)

Неправильный выбор тяжелых дверей приводит к провисанию или неправильному закрыванию.

• Общее правило: Используйте не менее двух петель для каждой двери. Для дверей более 1,5 метра (5 футов) высокий или 20 кг (44 фунта)Используйте три или более петель.
• Учет крутящего момента: На более широкие двери приходится больше нагрузки. Выбирайте петли с более толстыми штифтами, подшипниками или усиленными конструкциями, чтобы обеспечить долговременную стабильность.

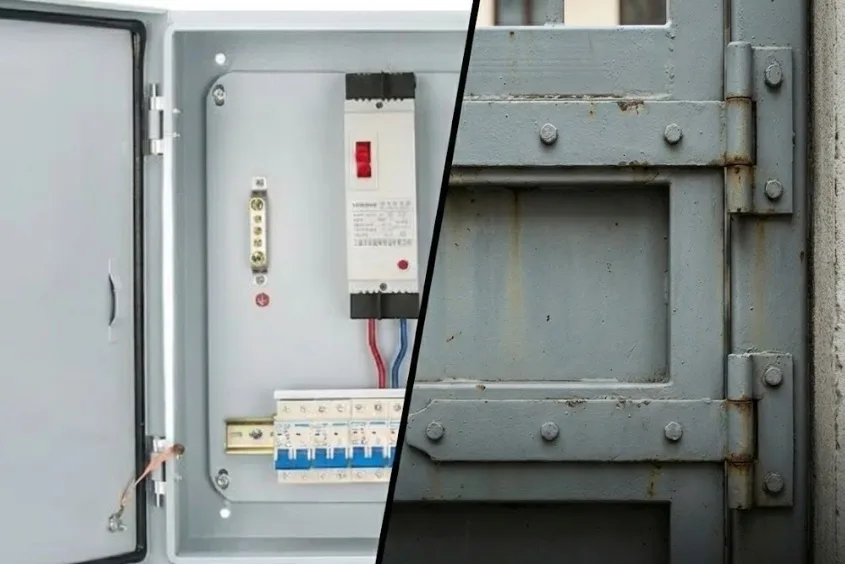

Способы монтажа (поверхностный, скрытый, приварной)

• Поверхностный монтаж: Крепится болтами непосредственно к поверхности. Легко устанавливается/заменяется, обеспечивает большие углы открытия (до 180°), но при этом подвергается воздействию внешних факторов.
• Скрытый: Внутренний монтаж. Обеспечивает элегантный внешний вид и лучшую целостность уплотнения - идеально подходит для высоких значений IP. Требуется точное выравнивание и иногда вырезы.
• Приварка: Непосредственно приваривается к раме. Высочайшая прочность и устойчивость к взлому. Обычно используется для тяжелых металлических шкафов, где безопасность имеет первостепенное значение.

Совет инженера: Укажите размеры, вес и требуемый класс защиты IP, и наши инженеры порекомендуют подходящую модель петли в течение 24 часов.

Топ 10 лучших петель для электрических шкафов

Лучший выбор: Скрытая петля из нержавеющей стали (IP65/IP66)

• Применение: Общие шкафы повышенной защиты для внутренних/наружных помещений.
• Плюсы: Высокая коррозионная стойкость, эстетичный внешний вид, герметичность IP65/66.
• Конс: Требуются вырезы в двери; стоимость выше, чем у стандартных петель.
• Материалы: Нержавеющая сталь 304 или 316.
• Рейтинг IP: IP65 / IP66.

Превосходная коррозионная стойкость на открытом воздухе: Прочная петля из нержавеющей стали 316

• Применение: Прибрежные, морские и химические растения.
• Плюсы: Исключительная устойчивость к солевому туману; усилен для больших нагрузок.
• Конс: Дороже, чем 304; тяжелый вес.
• Материалы: Корпус и штифты из нержавеющей стали 316.
• Рейтинг IP: IP66 / IP67 (совместимость с NEMA 4X).

Высочайшая грузоподъемность: Усиленная петля для поверхностного монтажа

• Применение: Негабаритные или толстые двери (высоковольтные распределительные устройства).
• Плюсы: Высокая грузоподъемность; предотвращение провисания; легкий уход за поверхностью.
• Конс: Громоздкий и открытый; требует точного выравнивания для нескольких петель.
• Материалы: Оцинкованная углеродистая сталь или нержавеющая сталь.
• Рейтинг IP: IP54 ~ IP65.

Самый бюджетный вариант: Поверхностная петля из цинкового сплава

• Применение: Внутренние блоки управления и экономичные корпуса.
• Плюсы: Высокая экономичность; плавная работа (самосмазывание).
• Конс: Плохая коррозионная стойкость; низкая прочность при больших нагрузках.
• Материалы: Хромированный или покрытый порошковой краской цинковый сплав.
• Рейтинг IP: IP30 ~ IP54.

Оптимизирован для высокочастотного использования: Промышленный шарнир с длительным сроком службы

• Применение: Ежедневное обслуживание дверей и контроль производственной линии.
• Плюсы: Встроенные износостойкие втулки; пропуски Стандарт ANSI/BHMA A156.1 для длительного срока службы (более 100 тыс. циклов).
• Конс: Более высокая стоимость; большая площадь.
• Материалы: Нержавеющая сталь или высокопрочный сплав с бронзовыми/пластиковыми втулками.
• Рейтинг IP: IP54+.

Максимально надежное решение: Приварная петля с защитой от несанкционированного доступа

• Применение: Коммунальные услуги и противоугонные шкафы.
• Плюсы: Высочайшая степень защиты; невозможно удалить снаружи.
• Конс: Требуется профессиональная сварка; трудно заменить.
• Материалы: Кованая углеродистая сталь или нержавеющая сталь.
• Рейтинг IP: IP65 / IP66.

Лучший выбор с точки зрения эстетики: Низкопрофильная скрытая петля

• Применение: Медицинские приборы, пищевое оборудование, электроника высокого класса.
• Плюсы: Гладкий, аккуратный вид; уменьшает скопление пыли.
• Конс: Ограниченная грузоподъемность; требует точной установки.
• Материалы: Полированная нержавеющая сталь 304 или хромоцинковый сплав.
• Рейтинг IP: IP54 ~ IP65.

Идеально подходит для применения в гигиенических целях: Петля из санитарной нержавеющей стали

• Применение: Пищевые и фармацевтические заводы.
• Плюсы: Легко чистится, не оставляет места для размножения бактерий, устойчив к химическим веществам (FDA/EHEDG).
• Конс: Дорогой; нишевое применение.
• Материалы: Нержавеющая сталь 316 (зеркальная или электрополированная).
• Рейтинг IP: IP66 / IP67 (мойка под высоким давлением).

Наиболее удобен для обслуживания: Быстросъемный / подъемный шарнир

• Применение: Оборудование, требующее частого снятия дверей для обслуживания.
• Плюсы: Двери снимаются без инструментов, что экономит время.
• Конс: Более низкая безопасность; меньшая грузоподъемность по сравнению с фиксированными петлями.
• Материалы: Цинковый сплав или нержавеющая сталь.
• Рейтинг IP: IP54 ~ IP65.

Лучший пользовательский вариант: OEM Специализированная петля

• Применение: Производители корпусов на заказ и нишевого оборудования.
• Плюсы: Индивидуальные размеры, особые углы открывания и помощь пружин.
• Конс: Более длительный цикл разработки; минимальное количество заказов (MOQ).
• Материалы: Углеродистая сталь, 304/316 SS, алюминий и т.д.
• Рейтинг IP: Возможность настройки до IP67.

Краткая сравнительная таблица

Тип петли	Лучшее для	Материал	Рейтинг IP	Грузоподъемность	Монтаж
Скрытый SS	Высокая защита	304/316 SS	IP65/66	Средняя и высокая	Скрытый
316 Heavy-Duty	Прибрежные/морские	316 SS	IP66/67	Высокий	Поверхность
Усиленный	Массивные двери	Сталь/SS	IP54-65	Очень высокий	Поверхность
Цинковый сплав	Внутреннее/экономичное	Цинковый сплав	IP30-54	Средний	Поверхность
Долговечность	Частое использование	СС/сплав	IP54+	Средний	Разное
Приварной	Защита от кражи	Сталь/SS	IP65/66	Высокий	Сварные
Низкопрофильный	Медицина/чистка	SS/цинк	IP54-65	Средний	Скрытый
Санитарные	Пищевая промышленность/Фармацевтика	316 SS	IP66/67	Средний	Поверхность
Быстросъемное крепление	Быстрое обслуживание	SS/цинк	IP54-65	Средний-низкий	Поверхность
OEM Custom	Специальные характеристики	Разное	Пользовательское	Пользовательское	Разное

ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ

• Вопрос 1: Какой шарнир лучше всего подходит для шкафа со степенью защиты IP65?
  • A: Лучше всего подходят скрытые петли из нержавеющей стали или поверхностные петли со встроенными прокладками. Скрытые петли предпочтительнее, так как они не нарушают внешнюю герметичность.
• Q2: Скрытые петли лучше для гидроизоляции?
  • A: Да. Поскольку они устанавливаются внутри, они обеспечивают непрерывную прокладку по краю двери, что очень важно для соответствия стандартам IP66/67.
• Q3: 304 против 316 из нержавеющей стали - что лучше для наружного использования?
  • A: 316 лучше подходит для суровых условий (прибрежных/химических) благодаря молибдену. 304 достаточно для стандартного наружного использования.
• Q4: Как рассчитать грузоподъемность?
  • A: Учитывайте вес, ширину и количество дверей. Ознакомьтесь с кривыми нагрузки производителя и всегда оставляйте запас прочности.
• Q5: Сколько петель нужно для тяжелой двери?
  • A: Обычно три. Два для легких дверей, но три (или четыре) для дверей высотой более 1 м, чтобы предотвратить провисание.
• Q6: Лучший материал для коррозионных сред?
  • A: Нержавеющая сталь 316 - это золотой стандарт, часто отвечающий требованиям NEMA 4X.
• Q7: Может ли петля влиять на степень защиты IP?
  • A: Да. Плохо сконструированные петли или негерметичные отверстия для винтов могут стать точками проникновения воды.
• Q8: Стоит ли выбирать быстросъемные петли?
  • A: Да, если вам необходимо часто снимать дверь без инструментов для технического обслуживания, а безопасность не является первостепенной задачей.

Выбор надежного поставщика шарниров

Качество и сертификаты: Ищите ISO 9001, отчеты об испытаниях в соляном тумане (ASTM B117), а также испытания на срок службы (ANSI/BHMA).

Инженерная поддержка: Надежные поставщики обеспечивают CAD/3D модели, руководства по выбору и более чем 20-летний опыт работы в сфере дизайна.

Персонализация (OEM): Убедитесь, что у них есть четкий процесс изготовления прототипов, MOQ и сроки выполнения заказа (обычно 4-6 недель для заказных деталей).

Стабильность цепочки поставок: Проверьте управление производством и историю поставок для долгосрочного партнерства в сфере B2B.

Заключение

Правильный выбор шарниров гарантирует надежность электрошкафа на протяжении всего срока службы. Ориентируйтесь на факторы окружающей среды, степень защиты IP и грузоподъемность. В случае сомнений проконсультируйтесь с профессиональным поставщиком, чтобы избежать выхода из строя уплотнений или частого технического обслуживания.
