Asideros Industriales Ergonómicos: Guía de seguridad, comodidad y durabilidad

En entornos industriales, médicos y de laboratorio exigentes, el diseño de las asas repercute directamente en la eficacia de los equipos y la seguridad de los usuarios.

En estos entornos, las asas deben equilibrar la comodidad ergonómica con la durabilidad a largo plazo. La ergonomía mejora la eficiencia operativa y reduce la fatiga del operario, mientras que la durabilidad garantiza que los materiales resistan condiciones duras como la corrosión, las cargas pesadas y el uso frecuente.

Seleccionar el asidero adecuado es clave para mejorar la funcionalidad, la seguridad y la vida útil de los equipos.

Este artículo explora los principios de selección y las consideraciones técnicas para ingenieros, responsables de compras y diseñadores, con el objetivo de ayudar a elegir los mangos óptimos para las aplicaciones de nueva generación.

La ciencia de la ergonomía: Diseño de asideros que mejoran la seguridad y la eficacia

Reducción de las lesiones por movimientos repetitivos (RSI)

Las empuñaduras ergonómicas mantienen las posiciones naturales de la muñeca y los dedos, distribuyen la presión uniformemente y evitan la carga prolongada y de alta intensidad de la mano. Esto significa que los operarios no tienen que sobreesforzar los músculos al agarrar, reduciendo tensiones y lesiones musculoesqueléticas. Por ejemplo, los mangos con superficies texturizadas antideslizantes proporcionan un agarre seguro incluso cuando están contaminados con aceite.

Seguridad de agarre mejorada

Las formas y dimensiones del mango, diseñadas para adaptarse a la curva natural de la mano humana, permiten un manejo más suave y evitan el deslizamiento, incluso con guantes gruesos. La investigación demuestra que unas empuñaduras bien diseñadas mejoran significativamente el control del operario y reducen las lesiones en el lugar de trabajo causadas por el deslizamiento de las empuñaduras.

Reducción de la fatiga

El diámetro y la longitud óptimos de las empuñaduras permiten a los usuarios realizar las tareas con menos esfuerzo. La experiencia demuestra que las empuñaduras optimizadas ergonómicamente prolongan el tiempo de funcionamiento continuo sin pérdida de rendimiento, lo que aumenta la productividad y la seguridad.

Elementos clave del diseño

Diseño de asas ergonómicas

• Forma y contorno: Elija curvas que sigan naturalmente el arco de la palma de la mano, evitando bordes o esquinas afiladas. Los mangos redondeados y convexos minimizan la presión localizada y la fricción, reduciendo la fatiga durante el uso prolongado.
• Tamaño y diámetro: El diámetro del mango debe ser moderado. Directrices ergonómicas recomiendan diámetros de entre 30-50 mm (ideal alrededor de 41 mm); la longitud del mango debe ser de aproximadamente 100-150 mm. Esto permite a la mayoría de los usuarios agarrar cómodamente todo el mango sin apretarlo demasiado. Si se llevan guantes, debe dejarse un espacio adicional para que los dedos puedan encajar con naturalidad alrededor del mango.
• Material y textura de la superficie: Utilizar materiales de dureza y elasticidad adecuadas. Las texturas superficiales deben proporcionar resistencia al deslizamiento. Se recomiendan materiales compuestos blandos o revestimientos (por ejemplo, caucho, elastómeros termoplásticos) para mejorar la comodidad de agarre, combinados con texturas de grano fino para mejorar la fricción.

Estudio de caso: El coste de un mal diseño

En el mantenimiento industrial, los mangos demasiado pequeños o demasiado lisos suelen obligar a los operarios a aplicar una fuerza excesiva durante su manejo. Esto aumenta el riesgo de que se produzcan fallos y daños en los equipos. La fatiga o el deslizamiento de las empuñaduras pueden provocar pequeños retrasos en los trabajos de repaso o, en casos graves, lesiones o averías en los equipos, lo que se traduce en costes de reparación adicionales y reclamaciones de indemnización. Tanto desde el punto de vista de la productividad como de la seguridad, un diseño optimizado de las asas aporta un valor significativo.

Los cimientos de la durabilidad: Garantizar el rendimiento a largo plazo en entornos difíciles

Material	Ventajas	Desventajas
Acero inoxidable (304/316)	Excelente resistencia a la corrosión, fácil de limpiar	Coste elevado, peso elevado
Aleación de aluminio	Ligero, de alta resistencia, naturalmente resistente a la corrosión	Menos resistente a la corrosión que el acero inoxidable, puede deslizarse a altas temperaturas
Plásticos técnicos (PBT/PA)	Gran resistencia química, aislamiento eléctrico, bajo coste	Menor solidez y resistencia al desgaste, capacidad de carga limitada
Fundición inyectada de aleación de zinc	Alta resistencia, buena resistencia a la corrosión, adecuado para piezas complejas de pared delgada	Más pesado que el aluminio

Selección de materiales

• Acero inoxidable (por ejemplo, 304/316)
• El acero inoxidable ofrece una excelente resistencia a la corrosión y propiedades higiénicas, por lo que es ideal para entornos que requieren una limpieza o exposición química frecuentes (ver más sobre materiales de asas industriales). Sin embargo, es relativamente costoso y pesado.
• Aleación de aluminio
• La aleación de aluminio es ligera y resistente, y se utiliza ampliamente en aplicaciones industriales y de transporte. Su superficie forma naturalmente una capa de óxido que proporciona una protección básica contra la corrosión. Entre sus desventajas figuran una dureza inferior a la del acero inoxidable, la susceptibilidad a los arañazos y el riesgo potencial de fluencia a altas temperaturas.
• Plásticos técnicos de alto rendimiento (por ejemplo, PBT, PA)
• Estos materiales son económicos, ligeros y resistentes a los productos químicos. Sin embargo, carecen de la resistencia mecánica y al desgaste de los metales, lo que los hace menos adecuados para aplicaciones con cargas pesadas.
• Aleaciones de zinc fundido a presión
• Las aleaciones de zinc ofrecen una fuerza, una resistencia a la corrosión y una capacidad de moldeo precisas excepcionales, lo que las hace ideales para asas de gran capacidad de carga. Sus principales inconvenientes son su mayor peso en comparación con el aluminio y su inadecuación para aplicaciones ultraligeras.

Factores medioambientales

• Resistencia química: Elija materiales resistentes a los productos químicos presentes en el entorno operativo (por ejemplo, desinfectantes, disolventes, ácidos o álcalis fuertes). Por ejemplo, la esterilización médica a menudo implica limpiadores ácidos o alcalinos, lo que requiere acero inoxidable estable a los ácidos y álcalis o plásticos químicamente resistentes.
• Adaptabilidad a la temperatura: Los entornos de alta temperatura (por ejemplo, autoclave a 121-134°C) exigen materiales resistentes al calor, mientras que los entornos de baja temperatura (por ejemplo, congeladores, almacenamiento en frío) requieren materiales resistentes a la fragilización. Tenga cuidado con los plásticos técnicos que se ablandan o degradan a temperaturas elevadas.
• Durabilidad UV: Los equipos de exterior requieren protección contra la degradación por rayos UV. Utilice plásticos o revestimientos estables a los rayos UV para evitar el envejecimiento y la fragilidad del material por la exposición prolongada a la luz solar. Para obtener más información sobre la selección de asideros para exteriores, consulte Escenario de aplicación: Exteriores y entornos difíciles.
• Tensión mecánica: Tener en cuenta la vibración, el impacto y la intensidad de la carga para garantizar una resistencia suficiente en los elementos de fijación y los materiales. Cumplimiento de las normas internacionales sobre vibraciones mecánicas (IEC 60068-2-6) y las normas de impacto (ISO 16933) garantiza la fiabilidad del mango bajo cargas dinámicas.

Tratamiento de superficies

Cuadro comparativo de los efectos del tratamiento de superficie en diferentes mangos metálicos

• Recubrimiento en polvo: Al pulverizar polvo sobre superficies metálicas y curarlo, se crea un acabado duradero y resistente al desgaste y la corrosión en varios colores. Este revestimiento resiste arañazos y desconchones, por lo que es ideal para exteriores o entornos húmedos.
• Anodizado (aluminio): El anodizado de los mangos de aleación de aluminio forma una densa capa de óxido que mejora significativamente la resistencia a la corrosión y la dureza de la superficie. La capa anodizada también puede absorber tintes, ofreciendo acabados atractivos y resistentes a la decoloración.
• Electropulido (acero inoxidable): El electropulido de los mangos de acero inoxidable elimina las irregularidades microscópicas, creando una superficie lisa como un espejo. Este proceso elimina los microporos donde podrían acumularse bacterias o contaminantes, lo que permite una limpieza y desinfección a fondo, ideal para equipos médicos y alimentarios.
• Revestimiento / Pulverización: Técnicas como el niquelado o el recubrimiento en polvo mejoran la resistencia a la corrosión y la estética. Los revestimientos funcionales, como las capas antimicrobianas o antideslumbrantes, pueden seleccionarse según las necesidades.

Análisis de aplicaciones (I): Asideros para equipos mecánicos e industriales

Desafíos únicos

Los mangos de los equipos mecánicos soportan a menudo cargas elevadas, vibraciones continuas y exposición a aceite y polvo. El personal de mantenimiento puede trabajar con guantes gruesos en espacios ruidosos y reducidos. Los diseños deben soportar un par elevado para empujar o tirar de cargas pesadas, evitando al mismo tiempo que se aflojen los elementos de fijación debido a las vibraciones.

Requisitos ergonómicos

Los mangos deben proporcionar un agarre seguro incluso con guantes. Las soluciones más comunes son aumentar el diámetro de la empuñadura para facilitar el agarre y añadir texturas en relieve antideslizantes. Para las carcasas de los equipos o las puertas de acceso, las asas más largas pueden permitir un manejo cómodo con una o dos manos. Todos los bordes y esquinas deben ser lisos para evitar cortes.

Requisitos de durabilidad

Los asideros para maquinaria pesada deben utilizar materiales de alta resistencia con soldaduras reforzadas o uniones atornilladas para evitar deformaciones o roturas bajo cargas pesadas. Todos los componentes deben superar pruebas de vibración e impacto para cumplir las normas de seguridad mecánica (por ejemplo, DIN EN ISO 13849). Los diseños herméticos al polvo evitan la acumulación de suciedad que podría dañar las piezas móviles o los mecanismos de bloqueo.

Tipos comunes de asas

Tiradores industriales tubulares para cargas pesadas y empotrables plegables

• Asideros tubulares: La estructura tubular proporciona una gran durabilidad y múltiples puntos de agarre a lo largo del eje. Utilizadas habitualmente en puertas de armarios y cubiertas de máquinas herramienta, ofrecen flexibilidad y resistencia.
• Asas resistentes: De construcción metálica maciza y mayores dimensiones, resisten fuerzas de tracción extremas. Adecuados para robots industriales, maquinaria pesada y aplicaciones similares.
• Asas plegables/empotradas: Pueden plegarse o encastrarse cuando no se utilizan para ahorrar espacio, ideal para tapas de cajas de herramientas o paneles de acceso, minimizando los daños por impacto.

Análisis de aplicaciones específicas (II): Asas para dispositivos médicos

Desafíos únicos

Los entornos médicos exigen estrictas normas de higiene y esterilización. Los mangos deben resistir la exposición frecuente a desinfectantes fuertes (por ejemplo, alcohol, glutaraldehído) sin pelarse ni decolorarse. Los equipos compactos y complejos también requieren un blindaje contra interferencias electromagnéticas (EMI) para los componentes electrónicos sensibles. Para ver ejemplos detallados de aplicaciones de asas médicas y de laboratorio, consulte Escenario de aplicación: Equipos médicos y de laboratorio.

Requisitos ergonómicos

Los asideros médicos deben ser suaves y tener el tamaño adecuado para garantizar que los operarios puedan agarrarlos con firmeza incluso en situaciones de emergencia. Para los dispositivos o carros de diagnóstico móviles, las asas deben permitir un empuje suave y un control direccional preciso. Los equipos de urgencias y las mesas quirúrgicas suelen requerir asideros multifuncionales para poder agarrarlos desde múltiples ángulos.

Requisitos de durabilidad

Los mangos deben ser de una sola pieza y sin juntas para evitar la proliferación de bacterias y la contaminación cruzada. Los materiales deben resistir el lavado repetido y la esterilización a altas temperaturas (por ejemplo, esterilización por vapor a 121 °C) sin decolorarse ni agrietarse. Algunas superficies de los mangos incluyen revestimientos antimicrobianos (por ejemplo, iones de plata) para inhibir activamente la proliferación microbiana y garantizar la seguridad a largo plazo.

Ejemplos de aplicación

Las asas ergonómicas se utilizan habitualmente en carros médicos, armarios de bombas de infusión, barandillas de camas y equipos de quirófano. Los materiales de las asas suelen cumplir FDA o ISO 13485 normas del sistema de calidad. Materiales sometidos a pruebas de eficacia antimicrobiana por ISO 22196 están disponibles previa solicitud.

Análisis de aplicaciones específicas (III): Mangos para equipos de laboratorio

Desafíos únicos

Los laboratorios exponen con frecuencia los equipos a productos químicos corrosivos y temperaturas extremas. Los mangos también pueden requerir protección contra descargas electrostáticas (ESD) para instrumentos sensibles. Estos mangos se utilizan en instrumentos de precisión o en entornos en los que se utilizan guantes, como bancos de flujo laminar y campanas extractoras.

Requisitos ergonómicos

Los mangos pequeños de los instrumentos de precisión deben ajustarse al contorno de los dedos para que los ajustes sean precisos y la colocación rápida. Por ejemplo, las asas de las tapas de las centrifugadoras están diseñadas para que se puedan apretar y aflojar rápidamente con un esfuerzo mínimo de los dedos. Las asas deslizantes de las puertas de las incubadoras o campanas extractoras deben poder manejarse con una sola mano para un control preciso durante su uso.

Requisitos de durabilidad

La principal consideración es una resistencia química excepcional. Los materiales de las asas deben soportar la exposición a soluciones ácidas o alcalinas y disolventes orgánicos. Las asas para esterilizadores u hornos deben tolerar altas temperaturas sin liberar gases nocivos. Los entornos de laboratorio también pueden requerir diseños antiestáticos que utilicen plásticos conductores o antiestáticos con conexión a tierra para evitar la acumulación de electricidad estática por fricción.

Ejemplos de aplicación

Se encuentran habitualmente en pomos de centrifugadoras, fajas de campanas extractoras, puertas de cajas de guantes y recintos de instrumentos analíticos. Estas asas suelen cumplir ISO 14644 de sala blanca y se someten a pruebas de resistencia química bajo ASTM D543 o métodos equivalentes.

Cómo seleccionar el tirador perfecto para su aplicación: Guía paso a paso

Comparación del rendimiento de las asas de acero inoxidable, aluminio y latón

Conclusión: Invertir en el asa adecuada es invertir en eficacia y seguridad

Aunque pequeñas, las empuñaduras son un vínculo fundamental entre los operarios y los sistemas de las máquinas. Un asidero adecuado facilita el uso, aumenta la seguridad, prolonga la vida útil del equipo e incrementa la productividad y la satisfacción del usuario. Nunca pase por alto el diseño de los asideros, ya que afecta directamente a la comodidad de uso, la salud de los trabajadores y la eficacia general. Revise las asas actuales de su equipo para asegurarse de que cumplen las normas de ergonomía y durabilidad, e identifique oportunidades de mejora. Invertir en asideros de alto rendimiento aporta valor a largo plazo, protegiendo al personal y mejorando la competitividad de los equipos.

PREGUNTAS FRECUENTES

P: ¿Debo elegir asas metálicas (como las de acero inoxidable) o de plástico técnico?

R: Depende. El acero inoxidable ofrece una gran solidez y resistencia a la corrosión, ideal para aplicaciones sanitarias o de alta resistencia, pero es más caro. Los plásticos técnicos son ligeros, aislantes y económicos, por lo que son adecuados para aplicaciones ligeras o aisladas.

P: ¿Cómo selecciono el tamaño de mango ergonómico adecuado para mi aplicación?

R: Dimensiones de referencia: diámetro de unos 30-50 mm, longitud de agarre de unos 100-150 mm. Asegúrese de que quepan cuatro dedos (teniendo en cuenta los guantes). Lo ideal es que los usuarios prueben los prototipos para comprobar su comodidad.

P: ¿Qué debo tener en cuenta al limpiar asas en entornos médicos o de laboratorio?

R: Limpie con limpiadores neutros o especializados. Evite herramientas abrasivas como papel de lija o cepillos duros para evitar arañazos. Mantener una superficie lisa e intacta es fundamental para una desinfección completa.

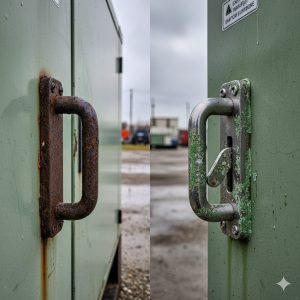

P: ¿Qué características debo buscar en las asas de los equipos de exterior?

R: La resistencia a la intemperie es clave. Elige materiales resistentes a la oxidación (por ejemplo, acero inoxidable o aluminio anodizado) y acabados resistentes a los rayos UV para evitar la decoloración o degradación por la luz solar.

P: ¿Qué es un asa de montaje trasero y por qué elegirla?

R: Un asa de montaje trasero se fija desde la parte posterior del panel del equipo, sin dejar tornillos expuestos en la parte delantera. Las ventajas incluyen un aspecto limpio, una limpieza más fácil (sin salientes) y una mayor seguridad y resistencia de la instalación.
