Cómo colocar un soporte para la tapa de una carcasa industrial

Para colocar correctamente un soporte de tapa, no empieces taladrando los dos patrones de soportes que se muestran en el plano del catálogo. Empieza por el eje real de la bisagra, el centro de gravedad de la tapa una vez montada, el ángulo de funcionamiento necesario y el espacio que ocupa el mecanismo mientras se mueve. Los orificios del soporte se determinan una vez que se comprenden esas relaciones.

Un soporte de tapa puede alcanzar el ángulo de apertura requerido y, aun así, estar mal instalado. Puede agotar su recorrido antes de que la tapa llegue a su tope, plegarse contra un conducto de cableado al cerrarse, ejercer carga sobre una pared de chapa sin soporte o alcanzar una posición rectilínea que provoque que las fuerzas del pasador y del soporte se dirijan bruscamente hacia arriba. Los orificios encajan. El mecanismo sigue estando mal instalado.

Si aún no se ha seleccionado el comportamiento de retención o movimiento deseado, empieza por el Tipos de soportes para tapas y guía de selección antes de fijar la posición de los soportes. Los cierres de bloqueo, telescópicos, de doble pliegue, de fricción y con asistencia de elevación no utilizan un sistema de montaje intercambiable.

Coloca un soporte para la tapa en tres estados

Un boceto de una posición abierta no equivale a un esquema de montaje. El mismo tirante debe funcionar en estado cerrado, a lo largo del rango de apertura útil y en posición totalmente abierta. Cada estado responde a una pregunta diferente, por lo que los tres deben incluirse en la primera revisión cinemática.

El rango de trabajo es la situación que más a menudo se pasa por alto. Un diseño puede parecer limpio cuando está totalmente abierto y totalmente cerrado, pero presentar un ángulo de fuerza deficiente a mitad de camino entre ambas posiciones. Esa posición intermedia puede determinar el esfuerzo que debe realizar el operador, la reacción del soporte y si una articulación plegable se encaja en el lado equivocado.

Empieza por el eje real de la bisagra

Utiliza la línea central del pasador de la bisagra como eje de rotación, no el borde visible de la tapa. Esas dos referencias no siempre coinciden. Una bisagra descentrada, una bisagra oculta, un reborde moldeado, una junta separadora o una tapa gruesa pueden desplazar el eje real lejos de la esquina que aparece en una vista en sección simplificada.

Establece un sistema de coordenadas en una sección perpendicular al eje de la bisagra. Como mínimo, identifica estos puntos y planos:

• O — eje de la bisagra: la línea central alrededor de la cual gira realmente la tapa.
• G — centro de gravedad de la cubierta: para el conjunto móvil terminado, incluidas las ventanas, el aislamiento, las manillas, los pestillos, las protecciones y los componentes incorporados.
• A — pivote fijo de sujeción: el centro del pasador fijado al bastidor o al cuerpo de la carcasa.
• B — pivote de sujeción móvil: el centro del pasador fijado a la tapa.
• θ — ángulo de cobertura: medida a partir de un plano de referencia claramente definido.
• Planos de montaje: las superficies reales de la chapa, la brida, el retorno, el carril o el soporte que soportan A y B.

El centro de gravedad debe determinarse a partir de la cubierta completa, y no a partir de la anchura del panel dividida por dos, a menos que el conjunto sea realmente uniforme. Una ventana de observación o un escudo interior pueden desplazar el centro de gravedad lo suficiente como para modificar el momento de la cubierta y la torsión lateral de una estructura con un solo tirante.

Momento de la portada y reacción tras la estancia

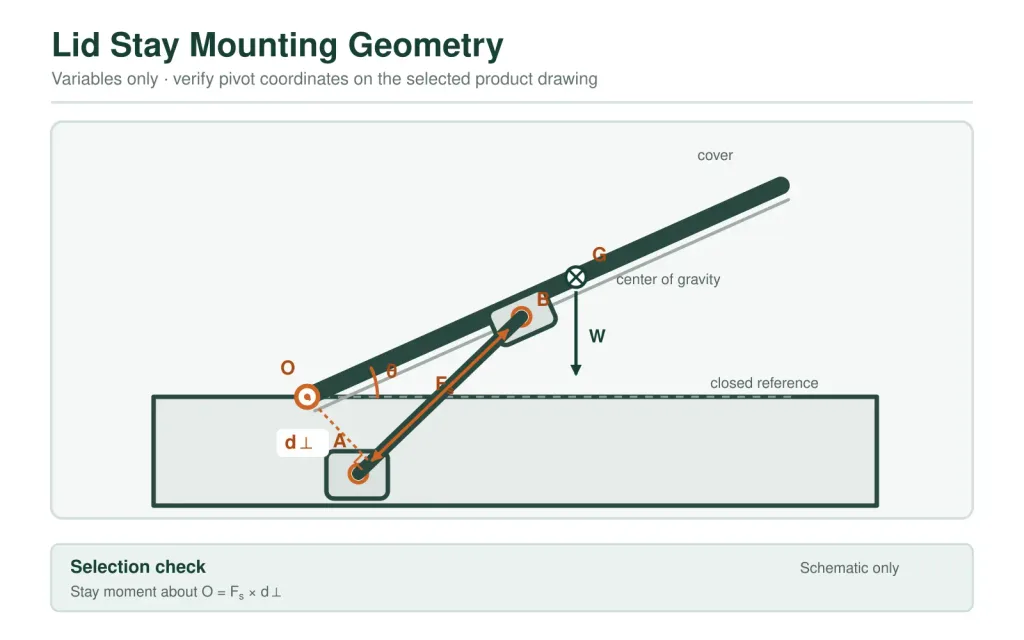

El peso de la cubierta no actúa directamente sobre el soporte de sujeción. La gravedad actúa en el punto G y genera un momento en torno al punto O. La relación general viene dada por el producto vectorial:

M_g = | r_OG × m g |

En el caso de una cubierta que se abre por la parte superior, si θ se mide hacia arriba desde el plano horizontal de cierre y el centro de gravedad se mantiene a una distancia r A partir del eje de la bisagra, el momento de gravedad puede expresarse como:

M_g(θ) = m g r cos(θ)

Este formulario solo es válido con esa definición del ángulo. Si el proyecto se mide desde la vertical, utiliza un panel de apertura lateral o tiene una geometría diferente, utilice en su lugar la relación vectorial. Lo importante para el montaje es que la demanda varía a medida que gira la cubierta.

Para realizar un cálculo completo, también es necesario utilizar el centro de gravedad real y la definición de par o capacidad de soporte proporcionada por el proveedor. Utiliza la guía sobre cómo calcular el par de apriete de la tapa para conocer el método completo de dimensionamiento. En este estudio de montaje, el momento calculado se utiliza para evaluar el efecto palanca y la reacción del soporte.

No hay que confundir el peso de la tapa con la fuerza del soporte. Un brazo de palanca efectivo corto puede hacer que la reacción axial en el tirante sea varias veces mayor que la fuerza gravitatoria de la tapa. El valor exacto depende del mecanismo y del ángulo; no debe deducirse únicamente a partir de la masa de la tapa.

Cambios en la línea de actuación

En el caso de un apoyo sencillo de dos pivotes, la fuerza de retención actúa aproximadamente a lo largo de la línea que une los puntos A y B. Su capacidad para contrarrestar el momento de la cubierta depende de la distancia perpendicular entre el eje de la bisagra O y dicha línea de acción. Llamemos a esta distancia d_⊥.

M_s = F_s d_⊥

Al abrirse la tapa, B gira alrededor de O. La línea A–B se desplaza con ella, lo que significa que d_⊥ no es constante. Cuando el cable pasa más cerca de O, el tirante necesita una fuerza axial mayor para generar el mismo momento contrario. Si el cable se acerca a O, el mecanismo entra en una situación de apalancamiento desfavorable. Un esquema estático en posición abierta no revelará en qué punto del recorrido ocurre esto.

La ecuación anterior es una explicación basada en la trayectoria de la carga, no un sustituto de la curva del producto. Los tirantes asistidos por muelle, de fricción, amortiguados, de trinquete y de articulación compuesta presentan un comportamiento interno que no puede reconstruirse a partir únicamente de dos puntos de pivote externos. Las dimensiones de montaje indicadas por el proveedor son dimensiones funcionales.

Mantén el mecanismo en el plano previsto

Una vista lateral impecable puede ocultar una mala instalación. La sección establece los puntos A, B y O en dos dimensiones, pero la estructura fabricada también tiene una dirección a lo largo del eje de la bisagra. Los dos ejes de los pasadores de los soportes deben situarse en la posición que permite el tirante: normalmente paralelos, con el sistema de articulación libre para moverse en un plano y sin que los elementos de fijación tiren de ninguno de los soportes hacia los lados.

Comprueba esto en el modelo de ensamblaje, no solo en el detalle del soporte. Los retornos de la cubierta, las placas espaciadoras, las alturas desiguales de los soportes, los elementos de fijación avellanados y una bisagra montada en una superficie diferente pueden crear un escalón lateral entre A y B. Una horquilla que parezca ofrecer libertad lateral puede que solo permita el juego de montaje; no es prueba de que el sistema de articulación admita una desalineación angular continua.

Las bisagras con sentido de apertura deben revisarse una vez más. Al reflejar la pieza, puede cambiar la dirección de plegado, el acceso al desenganche, la orientación del resorte o la cara del eslabón que se aproxima a la pared de la carcasa. Si el proveedor ofrece versiones para la izquierda y para la derecha, coloca los modelos con el sentido de apertura correcto en el ensamblaje CAD. No reflejes un contorno genérico y des por sentado que el comportamiento interno se ajusta a él.

Coloca la pieza antes de taladrar los agujeros

Empieza con un modelo en corte lateral que incluya la tapa real, la bisagra, la junta, el reborde del marco, los herrajes adyacentes y la envolvente completa del soporte candidato. Una línea entre los centros de dos pasadores no es suficiente cuando el cuerpo tiene espesor, un pomo de apertura sobresale hacia fuera o dos eslabones plegados se apilan uno al lado del otro.

1. Ajusta O y la geometría de la cubierta. Gira la cubierta terminada en su totalidad alrededor del eje de la bisagra desmontada. No vuelvas a colocar la bisagra para que resulte más fácil empaquetar el soporte.
2. Importa el mecanismo candidato. Utilice el plano del proveedor o el modelo CAD, incluyendo los centros de los pasadores, el contorno del cuerpo, la orientación, la orientación de montaje permitida, la carrera y las características de liberación.
3. Ajusta el ángulo de servicio requerido. Este es el ángulo que permite el acceso del operario, la herramienta, el componente de recambio o la tarea de limpieza. No es necesariamente el ángulo máximo del mecanismo.
4. Marca los puntos preliminares A y B. Manténlos dentro de las zonas de montaje estructural y dentro de cualquier relación de coordenadas obligatoria establecida por el proveedor.
5. Desliza el dedo desde la posición cerrada hasta la posición totalmente abierta. Ten en cuenta la distancia entre pasadores, el contorno de la estructura, la dirección de plegado, la línea de acción, el contacto de fin de carrera y el acceso al mando de liberación.
6. Repetir en los límites de tolerancia. Desplaza el eje de la bisagra, los soportes, las superficies de los paneles y las uniones de los tirantes según la variación de fabricación definida en el proyecto.

Convertir el diseño de pivote en una comprobación de trazos

Para un soporte sencillo de dos pines, define el pivote fijo A en el sistema de coordenadas de la carcasa y el pivote móvil B₀ en la tapa cuando está cerrada. Cuando la tapa gira un ángulo θ alrededor de O, el punto en movimiento pasa a estar en:

B(θ) = O + R(θ) [ B₀ − O ]

Aquí, R(θ) es la matriz de rotación bidimensional que utiliza la misma convención de ángulos que el dibujo de portada. La longitud requerida entre pasadores en esa posición es:

L(θ) = √[ (B_x(θ) − A_x)² + (B_y(θ) − A_y)² ]

Evalúa L(θ) en las posiciones cerrada, de servicio y totalmente abierta; a continuación, comprueba los ángulos intermedios en lugar de dar por sentado que los extremos presentan las peores condiciones. Compara el rango de longitud resultante con el plano real del modelo, incluyendo las coordenadas de montaje permitidas, la envolvente mínima en posición plegada, la carrera máxima y cualquier sobrecarrera necesaria para el desbloqueo. Un soporte de articulaciones compuestas, de trinquete, amortiguado o con resorte interno no puede aprobarse basándose únicamente en este cálculo de longitud en dos puntos; utilice la geometría CAD suministrada y las instrucciones de montaje funcionales.

Las ranuras pueden resultar útiles en un dispositivo de fijación de desarrollo ajustable, pero las ranuras permanentes no son una solución universal para las geometrías inciertas. Una ranura puede permitir que una dimensión se desplace, al tiempo que reduce la retención del elemento de fijación, lo que da lugar a una deriva en el campo de aplicación u oculta un problema de referencia sin resolver.

La liquidación a puerta cerrada es un requisito imprescindible

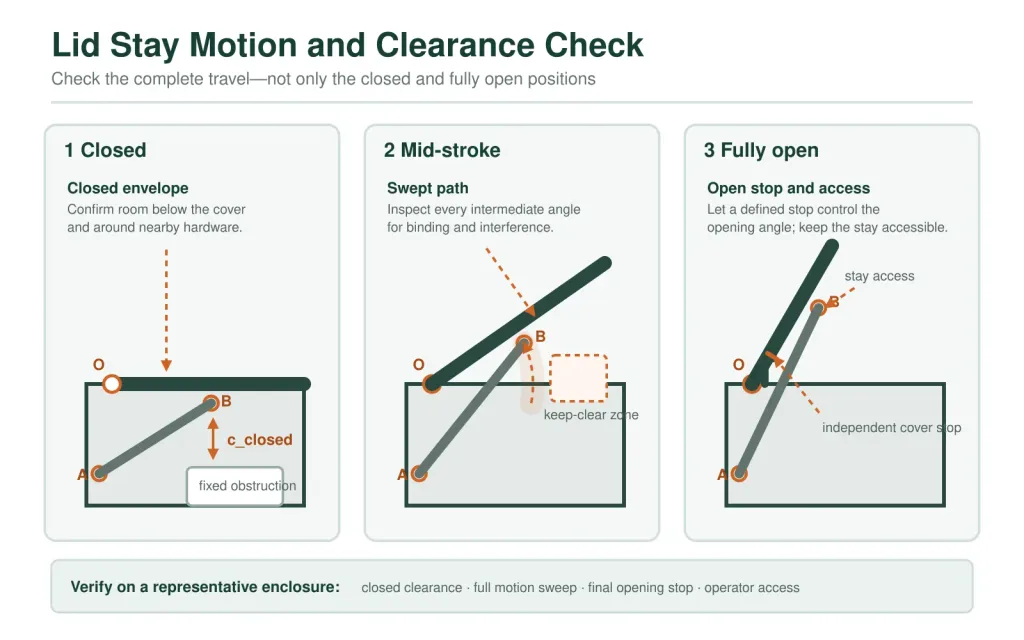

Las tapas de las cajas pasan la mayor parte de su vida útil cerradas, pero en los estudios de montaje suele prestarse menos atención a la posición cerrada. Modela el mecanismo como una envolvente sólida, incluyendo detalles que es fácil pasar por alto en el esquema de un proveedor:

• cabezas de tornillos, tuercas, arandelas, colas de remaches e insertos roscados;
• cabezas de pasador de pivote, anillos de retención, pasadores de chaveta y clips de seguridad;
• botones de liberación, lengüetas de bloqueo, tornillos de ajuste y acceso con herramientas;
• el volumen barrido de los brazos plegables, en lugar de limitarse únicamente a su contorno final;
• el espacio de compresión de la junta y el recorrido de retorno de la tapa móvil;
• bucles de cableado, conductos para cables, aislamiento, revestimientos, protecciones y equipos desmontables;
• la entrada de agua, residuos o líquido de limpieza cuando el mecanismo se encuentra en un hueco expuesto.

La holgura debe mantenerse una vez incluidas las tolerancias y la deformación del panel. El contacto nominal cero no es una holgura. Solo significa que no se ha producido ninguna interferencia en el modelo CAD nominal.

Los soportes necesitan una vía de transmisión de carga estructural

Un soporte de sujeción montado en una chapa sin refuerzo puede girar incluso aunque los elementos de fijación sigan bien apretados. En ese caso, la cubierta se abre más de lo previsto, los dos pivotes se salen del plano y el soporte empieza a soportar una carga lateral. Esta es una de las razones por las que un prototipo construido sobre una placa de fijación gruesa puede funcionar, mientras que la carcasa de producción no lo hace.

Trazá la reacción desde cada pasador de sujeción hasta la estructura de la carcasa:

• En el soporte de la tapa: a través del pie del soporte, los elementos de fijación, la cubierta exterior, el reborde moldeado, el refuerzo y la estructura del lado de la bisagra.
• En el soporte del bastidor: a través del soporte, la pared de montaje o la brida, la esquina del bastidor y el cuerpo de la carcasa.
• A lo largo de la bisagra: a través de la estructura de la cubierta y las fijaciones de las bisagras que completan el recorrido de la fuerza.

Es preferible utilizar una brida perfilada, un retorno, un riel, una nervadura, un refuerzo soldado, una placa de refuerzo u otra característica estructural definida, en lugar de un panel de gran superficie sin soporte. Compruebe la capacidad de carga local, la resistencia a la tracción de los elementos de fijación, el acoplamiento de la rosca, la distancia al borde y la tendencia del soporte a despegarse de su plano de montaje. Estas comprobaciones se basan en la reacción calculada del proyecto, no en una afirmación genérica de que el tirante soporta un determinado peso de cubierta.

El soporte también debe quedar perpendicular al pasador de sujeción. Si A y B están desplazados en planos diferentes, al apretar los elementos de fijación se puede aplicar una precarga lateral a la articulación antes de que se mueva la cubierta. Algunas uniones admiten una desalineación angular limitada; otras, no. Utiliza el plano del proveedor en lugar de dar por sentado que la horquilla o el pasador lo compensarán.

Una estancia o un par igualado

Un solo tirante reduce los problemas relacionados con las piezas y la sincronización, pero ejerce una reacción asimétrica sobre la cubierta. Que esto sea aceptable depende de la anchura de la cubierta, la rigidez torsional, la rigidez de la bisagra, la ubicación del soporte y la forma en que el operario aplica la fuerza. Una cubierta de chapa metálica ancha puede deformarse lateralmente aunque el tirante en sí mismo se encuentre dentro de su capacidad nominal.

Dos tirantes pueden reducir la torsión de la tapa, pero no reparten automáticamente la carga de forma equitativa. Es posible que un lado se acople primero debido a un error en el eje de la bisagra, a la tolerancia del soporte, a un ajuste desigual, a la torsión de la tapa o a una fricción diferente en la articulación. El primer tirante que alcance un bloqueo rígido o un tope final puede soportar la mayor parte de la carga al final del recorrido, mientras que el segundo permanece ligeramente sin carga.

Para una disposición en pares:

• referir ambos puntos A y ambos puntos B a sistemas de referencia comunes;
• mantener los dos mecanismos en planos paralelos, salvo que el producto permita lo contrario;
• utilizar modelos, métodos de manipulación y ajustes compatibles;
• comprueba si la capacidad del proveedor se indica por estancia o por pareja;
• comprobar que ambos lados alcancen al mismo tiempo la condición de sujeción, bloqueo o parada prevista;
• Medir la fuerza necesaria para abrir, ya que dos mecanismos de fricción o de resorte pueden modificar la fuerza que debe ejercer el usuario.

Si un par se une, retirar una de las varillas de sujeción es un paso útil para el diagnóstico en un prototipo, pero no una solución automática para la producción. El resultado puede revelar una geometría desequilibrada o una torsión de la cubierta que aún debe corregirse.

Topes, cierres y acceso de liberación

No se debe dar por sentado que todos los soportes para tapas sirvan también como topes estructurales de apertura. Algunos productos están diseñados para sujetar, ayudar a mantener, amortiguar o bloquear una tapa, pero siguen necesitando un tope independiente para evitar que se extienda en exceso. Otros están diseñados para bloquearse cuando se alcanzan la extensión máxima y pueden admitir un pasador de seguridad adicional. El plano del producto y las instrucciones deben indicar cuál de estas funciones es la aplicable.

Un tope independiente debe activarse antes de que la estancia supere el recorrido permitido, pero no debe ejercer una carga brusca sobre una zona débil de la cubierta. Su trayectoria de carga debe tenerse en cuenta en la misma revisión del conjunto. Si el equipo puede abrirse rápidamente, quedar expuesto al viento, transportarse con la cubierta desenganchada o liberarse desde una posición intermedia, la geometría estática por sí sola no determina la carga del tope.

Esos eventos son dinámicos. La velocidad angular de la cubierta, la distribución de la masa, la rigidez del tope, el juego de las juntas y la duración del impacto influyen en la reacción máxima. No existe un multiplicador universal fiable que convierta el momento estático de la cubierta en una carga de tope válida para todas las cubiertas. Defina primero el evento realista y, a continuación, dimensione y pruebe el tope, sus elementos de fijación, el panel local y la trayectoria de la bisagra para ese evento. Si el viento puede actuar sobre una cubierta exterior, utilice el área expuesta y las condiciones de viento previstas, en lugar de considerar la masa de la cubierta como el único parámetro.

El acceso al mecanismo de liberación es tan importante como el ángulo de apertura. Comprueba si un operario que lleve los guantes previstos puede alcanzar el pomo, la palanca o el cierre sin colocar la mano en la trayectoria de cierre. En el caso de los mecanismos que requieran levantar la tapa aún más antes de la liberación, la estructura circundante debe dejar suficiente recorrido adicional y espacio libre por encima para realizar ese movimiento.

La tolerancia puede desplazar el punto de trabajo

Las dimensiones de los soportes que figuran en un plano publicado son meramente nominales. La disposición una vez instalado también tiene en cuenta el juego de las bisagras, la variación de los paneles conformados, el ángulo de curvatura del soporte, la posición de los orificios, el juego de los elementos de fijación, la deformación por soldadura, la ubicación de los insertos, el juego de las uniones y la deflexión de la cubierta bajo carga.

Revisa la pila de tolerancias allí donde cambia la función, no solo donde cambia la apariencia. Las salidas críticas suelen incluir:

• longitud mínima y máxima entre pines en las posiciones cerrada y abierta;
• distancia mínima respecto a la junta, al reborde de la tapa y al contenido de la carcasa;
• variación del ángulo de apertura total y del sobrerecorrido de liberación;
• desplazamiento lateral entre las dos uniones de los tirantes;
• el ángulo en el que se activa un bloqueo, un trinquete, un amortiguador o un mecanismo de fricción;
• la diferencia en el momento en que se produce la interacción entre dos estancias.

No todas las dimensiones requieren una tolerancia estricta. Establece tolerancias estrictas para las dimensiones que controlan los centros de los pasadores, el plano de movimiento y la relación entre los topes. Siempre que sea posible, excluye de la cadena crítica los bordes de las cubiertas que no son funcionales y los desplazamientos estéticos. De este modo, el plano resulta más fácil de fabricar sin comprometer el mecanismo.

No evalúes todas las variables en su valor máximo en la misma dirección y consideres que ese es el único caso más desfavorable. Se producen diferentes fallos en distintos puntos de la pila. La distancia mínima entre pines puede determinar la interferencia en estado cerrado; la distancia máxima puede determinar la extensión; un extremo lateral puede bloquear las articulaciones; y los errores angulares opuestos pueden provocar que los dos lados de un sistema emparejado se bloqueen en momentos diferentes. Enumera cada salida funcional y, a continuación, identifica la combinación de entradas que hace que esa salida sea la peor posible.

En el caso de dos apoyos, la sincronización del acoplamiento merece una comprobación específica. Una pequeña diferencia angular en la cubierta puede convertirse en un desajuste apreciable en los soportes, especialmente cerca de un bloqueo rígido o de un brazo de momento corto. Si se prevé un ajuste, indique qué se ajusta, el rango admisible, el método de apriete y cómo se comprueba el ajuste final. La indicación “Ajustar durante el montaje” sin un punto de referencia ni una comprobación de aceptación no hace más que trasladar el problema del plano al operario.

Orificios del prototipo antes de la producción

Utiliza una plantilla ajustable o un soporte prototipo para ajustar las posiciones preliminares A y B antes de que se aprueben las herramientas definitivas o los punzones de producción. La plantilla debe reproducir el eje real de la bisagra y los planos de montaje; el montaje del tirante sobre dos placas de laboratorio gruesas sirve para comprobar el mecanismo, no el conjunto de chapa.

1. Fabrica la cubierta móvil destinada a la producción. Incluye la distribución real de la masa, la bisagra, las juntas, el panel interior, las asas y los herrajes incorporados.
2. Establece las coordenadas del pivote propuestas. Regístralas a partir de puntos de referencia controlados para que la posición correcta pueda volver a plasmarse en el plano.
3. Realiza todo el movimiento lentamente. Presta atención al plano de articulación, a las holguras, a la dirección de plegado, al momento de bloqueo y a cualquier cambio brusco en el esfuerzo.
4. Mide el comportamiento deseado. Registra el ángulo de la tapa, el esfuerzo de apertura y cierre, el comportamiento de sujeción o bloqueo, el acceso al desbloqueo y el desplazamiento del soporte o del panel.
5. Comprueba las posiciones de los límites. Reproduce los límites de tolerancia correspondientes a los orificios, las bisagras y los paneles, en lugar de validar únicamente el mejor montaje nominal.
6. Aplica las exposiciones del proyecto solo donde sea necesario. Los ensayos de temperatura, vibración, ciclos repetidos, contaminación o corrosión deben realizarse en condiciones definidas y con criterios de aceptación establecidos.

Tras la prueba, comprueba las marcas de referencia, los orificios alargados, los elementos de fijación sueltos, la rotación de los soportes, la deformación en forma de «bandeja» de los paneles, el desgaste de los pasadores y el contacto desigual entre los tirantes emparejados. Una cubierta que aún alcance el ángulo de apertura puede estar mostrando ya indicios de que el punto de fijación se está desplazando.

Acuerda los criterios de aceptación antes de poner en funcionamiento el prototipo. Como mínimo, registra el ángulo de la tapa en el que comienza el apoyo, el esfuerzo máximo de apertura y cierre en una posición determinada del tirador, la posición mínima de sujeción o bloqueo, el movimiento de liberación requerido, la secuencia de parada en apertura total y el movimiento permanente en cada soporte. En el caso de una disposición emparejada, anote si ambos lados encajan entre sí y si alguna de las articulaciones presenta una precarga visible cuando la tapa está cerrada.

Repite las observaciones tras el ciclo definido en el proyecto o la prueba de exposición. Una sola apertura suave solo demuestra que el conjunto nominal puede moverse una vez. No indica si el juego de la unión modifica el ángulo de bloqueo, si la fricción disminuye con la temperatura, si la suciedad bloquea el desbloqueo o si la flexión repetida del soporte desplaza las coordenadas del pasador. La duración y los límites de la prueba dependen del modelo y la aplicación seleccionados; no deben copiarse de un soporte que no tenga relación con el proyecto.

Datos de entrada de dibujos para la correspondencia de modelos

Un proveedor no puede determinar la posición de montaje basándose únicamente en el peso de la cubierta y las dimensiones totales. El paquete técnico describe el conjunto móvil, las zonas disponibles para los soportes y el comportamiento que debe ofrecer el tirante.

En gama de topes industriales proporciona los planos del mecanismo del candidato necesarios para esta revisión. Un modelo de catálogo solo debe pasar a la fase de validación de muestras una vez que su relación de montaje permitida, su envolvente de movimiento y su definición de carga se ajusten a las especificaciones del paquete de la carcasa.

La forma segura de colocar un soporte de la tapa es determinar las posiciones de los orificios de los soportes a partir del conjunto móvil completo, y no basándose únicamente en el peso de la tapa, el ángulo de apertura o una vista en miniatura del producto considerados por separado. Las coordenadas definitivas seguirán siendo específicas de cada proyecto hasta que la tapa, el soporte, los soportes de fijación, los elementos de sujeción y los topes se hayan probado en conjunto.
