HTAN est l'un des principaux fabricants de charnières, de poignées et de loquets industriels en Chine.
Un système de stockage d'énergie par batterie peut comporter plusieurs portes d'accès au sein d'une même armoire ou d'un même boîtier. La porte du compartiment à batteries, la porte du compartiment électronique de puissance, le panneau de commande et d'entretien, ainsi que la porte d'accès au système de refroidissement peuvent présenter des différences en termes de poids, de fréquence d'ouverture, d'exigences d'étanchéité et de quincaillerie de fixation.
C'est pourquoi, Charnières pour portes d'armoires BESS Il ne faut pas se limiter à la seule expression “ armoire de stockage de batteries ”. Chaque ensemble de porte mobile doit être évalué en tenant compte de sa masse totale, de la position de son centre de gravité, de la géométrie d’ouverture, de sa fonction, de sa structure de fixation et de la répétabilité requise en position fermée.
Ce guide se concentre sur les choix relatifs aux portes qui distinguent une armoire de stockage d'énergie par batterie d'une armoire d'extérieur standard. Il ne part pas du principe que les modules de batterie sont montés sur la porte ni que toutes les armoires BESS sont ouvertes à la même fréquence.

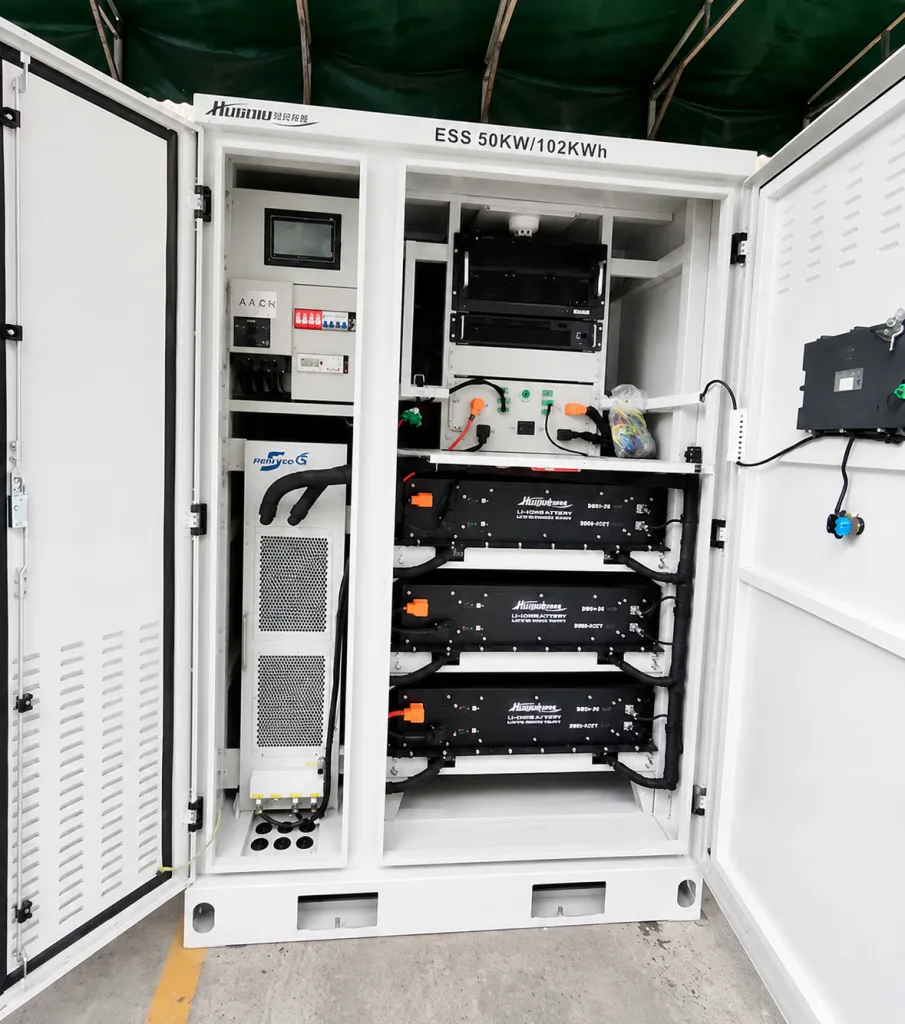

Armoire BESS ouverte présentant les compartiments d'équipement distincts, les portes de service, l'emplacement des charnières, les loquets et les composants montés sur les portes.
Réponse rapide
Le choix d'une charnière pour armoire BESS doit se faire en fonction de trois critères liés entre eux :
- Charge totale de la porte coulissante : La masse, le centre de gravité, les dimensions et les accessoires de la porte assemblée
- Profil d'accès spécifique à la porte : Les tâches concrètes liées à la mise en service, à l'inspection, à l'entretien du système de refroidissement, à la gestion des pannes et à l'accès aux composants
- Répétabilité en position fermée : La capacité de l'ensemble constitué de la charnière, de la structure de fixation, du loquet et du joint à ramener la porte dans la position requise après utilisation, transport et installation
Ne choisissez pas la charnière en vous basant uniquement sur les dimensions de la porte, son exposition à l'extérieur ou la charge indiquée dans le catalogue.
Périmètre d'application : Cette page part du principe que les exigences générales relatives aux enceintes d'extérieur ont déjà été définies. Pour la procédure plus complète couvrant l'indice de protection, l'environnement corrosif, la charge sur les portes, les vibrations, l'installation et les modalités d'accès, veuillez consulter le Guide de sélection des charnières pour enceintes extérieures.
En quoi les exigences relatives aux portes BESS sont-elles différentes ?
Une armoire BESS ne nécessite pas forcément un type de charnière spécifique. La différence réside dans le fait qu’un même système peut comporter plusieurs portes ayant des fonctions différentes, et que ces fonctions influent sur les caractéristiques techniques des charnières.
Le tableau ci-dessous présente les fonctions possibles des portes. Il ne s'agit pas d'une architecture BESS universelle ; le schéma technique de l'installation reste la référence faisant foi.
| Fonction possible de la porte | Ce qui pourrait modifier les exigences relatives aux charnières | Ce qu'il faut vérifier |
|---|---|---|
| Accès au compartiment à piles | Portes de grandes dimensions, renforts, verrouillages, barrières internes ou procédures d'intervention restreintes | Ensemble complet de la porte, angle d'ouverture autorisé, procédure d'accès et disposition du loquet |
| Électronique de puissance ou contrôle d'accès | Panneaux IHM, interrupteurs, câblage, voyants ou équipements fixés à la porte | Masse des accessoires fixés sur la porte, déplacement des câbles, bande de liaison et jeu de fonctionnement |
| Accès au système de refroidissement ou au filtre | Ventilateurs, filtres, persiennes, isolants ou matériel destiné aux services de climatisation | Fréquence d'entretien, jeu arrière, composants du circuit d'admission d'air et réglage répété du parallélisme |
| Panneau d'inspection ou d'intervention en cas de panne | Fréquence d'accès différente de celle de la porte principale de l'armoire | Profil d'intervention prévu, accès aux outils, besoins en matière de démontage et répétabilité de la fermeture |
La charnière doit donc être choisie en fonction de chaque porte, plutôt que sur la base d'une hypothèse unique valable pour toute la largeur de l'armoire. Il est tout à fait possible que deux portes d'une même armoire BESS nécessitent des charnières de tailles différentes, des méthodes de fixation différentes ou des dispositifs de soutien différents.
Définir l'ensemble complet de la porte coulissante
Le panneau en tôle nue ne correspond pas à la charge de conception totale. L'analyse des charnières doit prendre en compte tous les composants qui se déplacent avec la porte.
Veuillez inclure ces éléments dans le dossier de montage de la porte
- Panneau de porte, cadre, renfort et isolation
- Serrures, loquets, tiges, poignées et mécanisme interne
- Fenêtres, panneaux IHM, interrupteurs, voyants ou panneaux d'avertissement
- Ventilateurs, filtres, persiennes, bouches d'aération ou composants de systèmes de refroidissement
- Équipements de détection d'incendie, de surveillance ou autres, effectivement installés sur la porte
- Sangles de fixation, faisceaux de câbles mobiles et dispositifs de maintien de câbles
- Éléments de fixation, inserts, vantaux de charnières et supports de fixation
- Tout élément spécifique au projet figurant sur le plan de la porte coulissante
La masse du module de batterie ne doit être prise en compte que lorsque le plan du projet prévoit effectivement le montage d'un module ou d'un autre composant lourd de la batterie sur la porte mobile. Elle ne doit pas être ajoutée à titre d'hypothèse générale pour toutes les armoires BESS.

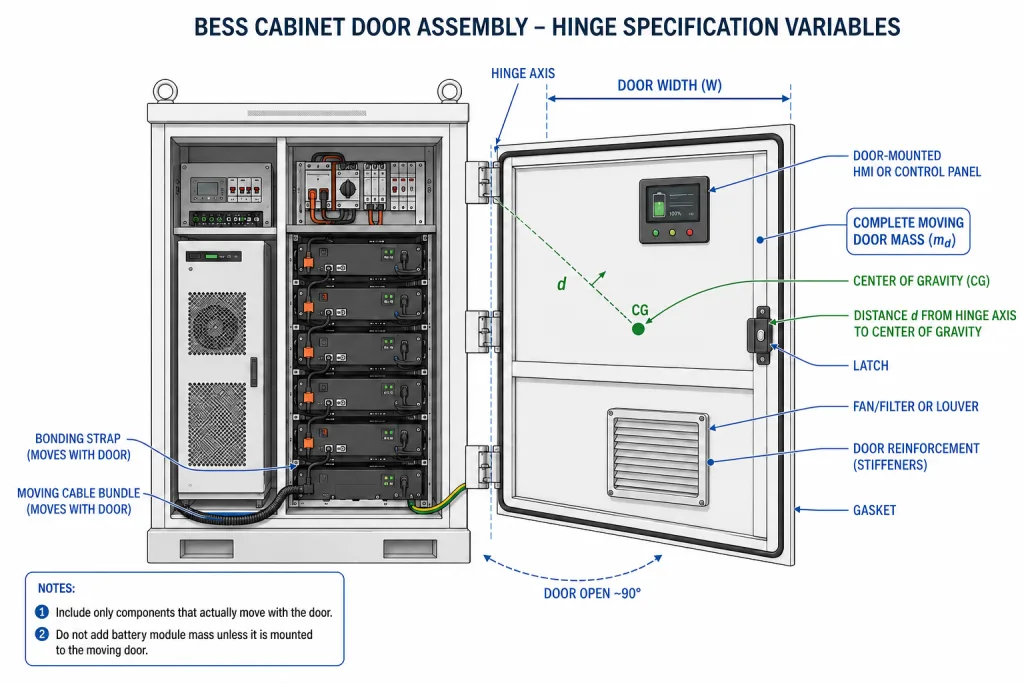

Assemblage de la porte d'armoire BESS montrant l'axe de la charnière, la masse totale de la porte mobile, le centre de gravité, les accessoires montés sur la porte, le joint d'étanchéité, le loquet, la bande de liaison et le faisceau de câbles mobiles.
Utiliser conjointement la masse de la porte et le centre de gravité
La masse de la porte à elle seule ne suffit pas à déterminer les exigences relatives à la charnière. C'est la distance entre l'axe de la charnière et le centre de gravité de l'ensemble de la porte qui détermine l'effet de rotation produit par cette masse.
Une porte étroite et massive et une porte large de même poids peuvent imposer des contraintes différentes à la charnière et à la structure de fixation. Le rapport d'évaluation doit mentionner :
- Masse totale de la porte coulissante
- Largeur et hauteur de la porte
- Distance entre le centre de gravité et l'axe de la charnière
- Nombre et espacement des charnières
- Position des trous de fixation et renfort environnant
- Angle d'ouverture requis et toute butée externe
Utilisez la géométrie complète pour calculer le moment de la porte à partir de sa masse et de son centre de gravité. Cette page du BESS ne reprend pas les formules générales de calcul des charges ni la méthode du coefficient de sécurité abordées dans ce guide.
Vérification technique : Si la porte doit être soulevée, poussée sur le côté ou forcée contre le cadre avant que le loquet ne s'enclenche, ce problème ne doit pas être considéré comme un fonctionnement normal. Vérifiez à nouveau la capacité des charnières, la rigidité de la fixation, l'alignement et la déformation de la porte.
Définir le profil d'accès réel pour chaque porte
Il n'existe pas de fréquence d'ouverture universelle applicable à toutes les armoires BESS. Certaines portes peuvent rester fermées en fonctionnement normal, tandis que d'autres peuvent être ouvertes plus souvent lors de la mise en service, du remplacement des filtres, de l'entretien du système de refroidissement, des interventions en cas de panne ou des travaux sur les composants.
Au lieu de qualifier le système d“” accès fréquent “ ou de ” faible entretien », définissez les tâches prévues pour chaque porte.
| Tâche d'accès | Ce qu'il faut enregistrer | Pourquoi est-ce important ? |
|---|---|---|
| Montage et mise en service en usine | Nombre de cycles d'ouverture prévus avant la remise définitive | La mise en service peut entraîner un profil de charge à court terme différent de celui du fonctionnement normal |
| Inspection de routine | Fréquence d'accès prévue par porte (mensuelle ou annuelle) | Définit les exigences prévues en matière de cycles de fonctionnement |
| Filtre ou fan service | Fréquence d'entretien et durée d'accès | Les portes d'accès au système de refroidissement peuvent s'ouvrir et se fermer plus souvent que les compartiments électriques hermétiques. |
| Accès au circuit de refroidissement | Procédure d'inspection ou d'entretien, le cas échéant | Les modèles à refroidissement par liquide peuvent présenter des portes de service différentes et des risques d'interférence |
| Réponse en cas de défaillance | Hypothèses relatives à l'accès en cas d'urgence ou pour des interventions de maintenance corrective | L'accès doit rester aisé après le transport, l'exposition à l'extérieur et de longues périodes de fermeture |
| Remplacement de composants | Angle d'ouverture requis, dégagement de l'outil et support temporaire de la porte | Certaines interventions d'entretien importantes peuvent nécessiter un espace plus important que lors d'une inspection de routine |
Les exigences relatives au nombre de cycles doivent être tirées du cahier des charges et du plan de maintenance du constructeur d'équipement d'origine (OEM). Elles ne doivent pas être reprises d'un autre type d'armoire ni estimées sur la seule base de l'étiquette du système de stockage d'énergie par batterie (BESS).
Vérifier la compatibilité de l'architecture des charnières avec le fonctionnement de la porte
Le tableau ci-dessous constitue un outil de présélection préliminaire ; il ne remplace en aucun cas le calcul des charges, les plans et la vérification sur prototype.
| État de la porte | Architecture à évaluer | Point principal de l'analyse |
|---|---|---|
| Porte d'accès compacte, pour charges modérées, dotée d'un renfort local solide | Charnières multiples à emboîtement ou à fixation en surface | Contraintes locales de montage, espacement des charnières, alignement et accès aux éléments de fixation |
| Porte haute ou large pour laquelle il est difficile de maintenir l'écart du côté des charnières | Charnière à support continu ou réparti | Répartition des charges, alignement lors de l'installation, chemin de corrosion et fixation sur toute la longueur |
| Panneau à retirer lors d'un entretien programmé | Dispositif de charnière amovible ou relevable | Instructions pour un démontage en toute sécurité, déconnexion du câblage et des liaisons de mise à la terre, procédure de levage et alignement lors de la réinstallation |
| Porte dont le dégagement extérieur est limité | Disposition encastrée, décalée ou à faible saillie | Géométrie d'ouverture, trajectoire du joint, interférence interne et accessibilité pour l'entretien |
Une charnière continue n'est pas forcément le choix le plus adapté pour toutes les armoires BESS. Envisagez-la lorsque la largeur de la porte, les contraintes de montage locales, le contrôle de l'écart côté charnière ou la répartition des appuis justifient la longueur supplémentaire et les exigences d'installation qu'elle implique.
Vérification de la répétabilité de l'étanchéité et de l'alignement
L'étanchéité d'une enceinte dépend du retour de l'ensemble de la porte dans sa position fermée prévue. La charnière ne garantit pas à elle seule l'indice de protection, mais le jeu de la charnière, les mouvements liés au montage, l'affaissement de la porte ou la déformation du cadre peuvent modifier la façon dont le joint est en contact avec la porte.
Avant et après la séance de vélo obligatoire, notez :
- Jeux de porte du côté des charnières, du côté du loquet, en haut et en bas
- Si le loquet s'enclenche sans qu'il soit nécessaire de soulever ou de forcer la porte
- Changement visible au niveau du contact du joint ou de la configuration de compression
- Compression excessive localisée ou perte de contact près du côté de la charnière
- Mouvement des fixations, arrachement des inserts ou déformation autour des trous de fixation
- Jeu radial ou axial qui n'existait pas avant l'essai
Lorsque le projet définit un objectif de protection de l'enceinte, consultez le guide spécifique pour traduire l'indice de protection en exigences relatives à la porte et au joint d'étanchéité. Ne présentez pas une charnière prise isolément comme déterminant l'indice de protection IP ou NEMA de l'ensemble de l'armoire.
Vérifiez à nouveau la porte après le transport et l'installation
Une porte correctement alignée en usine peut se décaler après le transport, le levage, la fixation ou l'installation de l'armoire sur une structure de support inégale. Il convient donc de prévoir des contrôles du bon fonctionnement des portes à plusieurs étapes lors de la fabrication des grandes armoires et des ensembles de boîtiers.
| Phase d'inspection | Ce qu'il faut vérifier |
|---|---|
| Assemblage en usine | Jeux des portes, fixations des charnières, engagement du loquet, angle d'ouverture, contact des joints d'étanchéité et jeu des accessoires |
| Après le transport | Affaissement de la porte, déplacement du cadre, fixations desserrées, mauvais alignement du loquet et butées endommagées |
| Après le levage ou la mise en place sur le chantier | Modifications dues à la torsion des armoires, aux points de levage, aux appuis provisoires ou à l'état des fondations |
| Après l'ancrage définitif | Position finale de la porte, force d'actionnement, contact du joint d'étanchéité et jeu entre le câble ou la liaison et la course totale |
Si la position de la porte change après la fixation, ne cherchez pas à corriger le problème en forçant simplement le loquet ou en augmentant la pression sur le joint. Vérifiez d'abord si le cadre du meuble, la surface de montage, la position des charnières ou le renfort de la porte ont bougé.
Vérifier le jeu entre la bride de mise à la terre et le câble
Ne partez pas du principe qu'une charnière mobile assure automatiquement la liaison électrique prévue, à moins que cette fonction n'ait été spécifiquement conçue et vérifiée.
Lorsqu'une bande de liaison dédiée ou un faisceau de câbles mobile est utilisé, vérifiez que celui-ci :
- Ne touche pas les vantaux, la gonde ni les fixations
- Ne se coince pas entre la porte et le joint
- Sa longueur est suffisante sur toute la plage d'ouverture
- Ne frotte pas contre les arêtes vives des panneaux ni contre les articulations mobiles
- N'empêche pas la porte de se fermer correctement
- Peut toujours être inspecté une fois le boîtier installé
Limite au niveau du système
Une charnière ne bénéficie pas à elle seule de la certification du système BESS ni de l'indice de protection du boîtier. La porte, le cadre, la charnière, les fixations, le loquet, le joint d'étanchéité, les passages de montage, les interfaces de refroidissement, les câbles et la structure du boîtier doivent être examinés dans leur ensemble.
Toute modification apportée au modèle de charnière, à l'emplacement de montage, aux éléments de fixation, au renfort de la porte, au joint d'étanchéité ou à la géométrie de l'ouverture doit respecter le processus de modification technique et de validation mis en place par le constructeur d'équipement d'origine (OEM).
En quoi cela diffère-t-il d'une armoire d'onduleur solaire ?
Les armoires d'onduleurs solaires et les armoires BESS peuvent présenter des exigences communes en matière d'exposition à l'extérieur, de cycles thermiques, de corrosion et d'étanchéité. La différence ne réside pas dans le fait qu'une catégorie utilise systématiquement une charnière plus résistante. Elle tient plutôt au fait que les projets BESS peuvent comporter plusieurs fonctions de porte, avec des interfaces d'accès et d'équipement différentes, au sein d'un même système d'armoire.
Pour une armoire d'onduleur principalement soumise à l'exposition aux rayons UV, aux variations de température, au vent et à une longue période de fonctionnement en extérieur sans surveillance, consultez le guide séparé pour Exigences relatives aux charnières des armoires d'onduleurs solaires. Ce guide BESS continue de mettre l'accent sur les données d'assemblage porte par porte, les opérations d'accès, les contrôles de transport et la répétabilité en position fermée.
Erreurs dans les spécifications des charnières de porte BESS
| Écart par rapport aux spécifications | Ce qui pourrait apparaître plus tard | Mesures correctives |
|---|---|---|
| Utilisation du poids du panneau nu au lieu de celui de l'ensemble complet de la porte coulissante | Affaissement inattendu, contrainte de montage ou difficulté à enclencher le loquet | Répertorier tous les éléments qui se déplacent avec la porte |
| Ajouter le poids du module de batterie sans vérifier le plan correspondant | Spécifications de charnières surdimensionnées ou mal adaptées | Ne prendre en compte que les composants fixés à la porte mobile |
| En supposant que toutes les portes BESS aient la même fréquence d'accès | Certaines charnières sont surdimensionnées, tandis que les portes de service sont sous-dimensionnées | Définir le profil de service pour chaque porte |
| Choisir une charnière continue uniquement parce que l'équipement est une armoire BESS | Coût superflu, complexité d'installation ou mauvaise adaptation | Concevoir l'architecture en fonction de la largeur de la porte, de la charge, de l'alignement et des contraintes de montage |
| Considérer la charnière comme la source de l'indice de protection IP ou NEMA | Vérification incomplète du système | Examiner ensemble les charnières, les portes, les loquets, les joints, les huisseries et les passages de câbles |
| Vérification de l'alignement uniquement avant l'expédition | Des problèmes au niveau de la porte ou du loquet apparaissent après le levage et la mise en place | Répétez l'inspection après le transport et l'installation définitive |
| Ne pas tenir compte de la sangle de fixation ou déplacer les câbles | Pincement, frottement, ouverture limitée ou position de la porte modifiée | Vérifier le dégagement sur toute la course d'ouverture |
Ne vous fiez pas uniquement à la note attribuée dans un catalogue pour choisir une charnière
Les valeurs indiquées dans le catalogue ne garantissent pas le centre de gravité de la porte, la rigidité du montage, l'état des fixations, l'interaction des joints, l'alignement du loquet, le décalage dû au transport ni le jeu des câbles. L'ensemble complet de la porte doit tout de même être vérifié.
Fiche technique des portes BESS
Remplissez une fiche technique pour chaque porte plutôt qu'un formulaire générique pour l'ensemble de l'armoire.
| Paramètres | Données d'entrée du projet |
|---|---|
| Fonctionnement de la porte | Accès à la batterie, au système électrique, au système de commande, au système de refroidissement, aux dispositifs d'inspection ou à d'autres éléments |
| Masse totale de la porte coulissante | Inclure toutes les ferrures et tous les accessoires montés sur les portes |
| Dimensions de la porte | Largeur, hauteur, épaisseur et armature |
| Centre de gravité | Distance par rapport à l'axe de la charnière |
| Condition d'ouverture | Angle minimal, angle maximal et toute butée de porte |
| Fixation par charnière | En surface, encastré, soudé, boulonné, continu, amovible ou accessible pour inspection |
| Éléments de fixation et structure | Matériau, épaisseur, inserts, renforts et disposition des trous |
| Profil d'accès | Mise en service, inspection périodique, entretien du système de refroidissement, intervention en cas de panne et opérations de remplacement |
| Environnement extérieur | Exposition générale en extérieur, en milieu côtier, dans un environnement humide, en milieu industriel ou dans le cadre d'un projet spécifique |
| Cible de protection | Exigence IP ou NEMA spécifiée au niveau du boîtier |
| Loquet et joint d'étanchéité | Emplacement du loquet, sens de fermeture, type de joint et disposition des contacts |
| Services installés sur la porte | Câbles, bande de liaison, interface homme-machine (IHM), ventilateur, filtre, capteur ou autres composants |
| Vérification du transport et de l'installation | Points de contrôle obligatoires après l'expédition, le levage, la mise en place et l'ancrage |
| Critères d'acceptation | Jeu de porte, jeu des charnières, force nécessaire à l'ouverture, enclenchement du loquet et état de fixation |
Questions fréquemment posées
Les charnières pour portes d'armoires BESS constituent-elles une catégorie distincte de charnières ?
Pas nécessairement. Une armoire BESS peut être équipée de charnières bout à bout, continues, encastrées, amovibles ou d’autres types de charnières industrielles. Le choix de la configuration appropriée dépend de la conception spécifique de la porte, de la charge, du centre de gravité, de l’utilisation prévue, de la structure de fixation et des exigences en matière d’étanchéité.
Faut-il inclure le poids du module de batterie dans la charge exercée sur la charnière ?
Uniquement lorsque le plan du projet prévoit effectivement le montage d'un module de batterie ou d'un autre composant lourd lié à la batterie sur la porte mobile. Dans le cas contraire, calculez la charge à partir de l'ensemble du panneau de porte, des renforts, des loquets, de l'interface homme-machine (IHM), du matériel de refroidissement, des câbles, de la bande de liaison et des autres composants qui se déplacent avec la porte.
Une charnière continue est-elle toujours préférable pour une armoire BESS ?
Non. Une charnière continue peut certes contribuer à répartir la charge ou à contrôler l'écart côté charnière sur une porte haute ou large, mais elle modifie également les exigences en matière d'installation, de protection contre la corrosion, d'alignement et d'entretien. Le choix doit se fonder sur la géométrie complète de la porte et la structure de fixation, et non pas uniquement sur le nom de l'application BESS.
Une charnière peut-elle garantir l'indice de protection IP ou NEMA de l'armoire ?
Non. L'indice de protection s'applique à l'ensemble du boîtier tel qu'il a été évalué. La position de la porte, la fixation des charnières, l'enclenchement du loquet, le contact du joint d'étanchéité, les éléments de fixation, les passages de câbles et la structure du châssis ont tous une incidence sur le résultat.
Comment définir l'exigence relative au cycle de la charnière ?
Définissez les exigences en matière de cycle en fonction des tâches prévues pour chaque porte, notamment le montage en usine, la mise en service, les inspections de routine, l'entretien des filtres ou du système de refroidissement, l'intervention en cas de panne et le remplacement des composants. N'appliquez pas une même fréquence d'ouverture supposée à toutes les portes du système BESS.
Transfert des spécifications des portes BESS
Une demande de charnière BESS ne peut être soumise à l'examen du fournisseur qu'une fois que l'ensemble de la porte mobile a été défini. Le cahier des charges doit préciser la masse totale de la porte, la position de son centre de gravité, l'amplitude d'ouverture, les accessoires montés sur la porte, le profil d'accès, les exigences relatives à l'enceinte cible, la disposition du loquet et des joints, la structure de fixation, ainsi que les points à vérifier lors de l'inspection après installation.
Ne déterminez pas la référence de la charnière en vous basant uniquement sur une valeur indiquée dans un catalogue. Une fois installée, la porte doit revenir à sa position fermée spécifiée sans qu'il soit nécessaire de la soulever manuellement, sans exercer de force anormale sur le loquet, sans augmentation inacceptable de l'écart côté charnière, sans déplacement au niveau de la fixation et sans interférence avec la bande de fixation et les câbles mobiles.
Si ces conditions n'ont pas été consignées et vérifiées, la charnière a peut-être été choisie, mais l'ensemble de porte BESS n'a pas encore été entièrement vérifié.
Soumettre un ensemble de porte BESS pour examen
Veuillez transmettre à HTAN le plan de la porte assemblée, la masse totale en mouvement, la position du centre de gravité, les exigences en matière d'ouverture, le profil d'accès, la structure de fixation, la disposition du loquet et du joint, ainsi que les critères d'inspection requis.
