Comment choisir les bonnes poignées : Guide de 4 méthodes d'installation

Les poignées sont plus que de simples éléments de fonctionnement ; elles ont un impact significatif sur la sécurité, le confort et la durabilité des équipements. Les différentes méthodes d'installation affectent profondément la facilité d'utilisation du produit, l'efficacité de l'utilisation de l'espace et les coûts de maintenance. Par exemple, les poignées encastrées sont au même niveau que la surface du panneau, ce qui permet d'éviter les collisions accidentelles ; les poignées en saillie dépassent vers l'extérieur et offrent une prise ferme, idéale pour les opérations à haute fréquence. Cet article analyse quatre méthodes d'installation de poignées courantes (encastrée, en saillie, pliante et soudée) afin de vous aider à prendre des décisions éclairées lors de la conception ou de la sélection.

Aperçu de la classification générale et comparaison

Quatre types courants d'installation de poignées

Avant d'aller plus loin, voici un aperçu des quatre méthodes d'installation les plus courantes :

• Poignées encastrées (poignées encastrées, encastrées, d'armoire) : Installé en affleurement de la surface du panneau, sans poignée apparente pour une structure compacte.
• Poignées saillantes, à tirer ou à monter en surface : S'étendent au-delà de la surface du panneau, offrant une prise intuitive et facilitant l'installation/remplacement.
• Poignées pliantes, repliables et rabattables : Ils sont dotés de mécanismes à charnières ou à ressorts qui permettent de les ranger de manière compacte et de les replier au ras des surfaces lorsqu'ils ne sont pas utilisés, afin de gagner de l'espace.
• Poignées à souder/à usage intensif/industriel : Liés de manière permanente à la structure métallique principale par soudage, ils offrent une capacité de charge extrêmement élevée, mais ne peuvent pas être retirés.

Les matériaux les plus courants sont les suivants acier inoxydable, alliage d'aluminium, acier au carboneet plastiques techniques (comme le nylon). Les avantages, les inconvénients et les applications typiques de chaque type de poignée sont les suivants :

• Poignées encastrées : Les avantages sont notamment le gain d'espace, l'évitement des collisions et la réduction de la consommation d'énergie. résistance à la poussière et à l'eauL'inconvénient est qu'il est nécessaire d'atteindre le renfoncement pour le saisir. Couramment utilisé dans les armoires, les boîtes à outils, les équipements de communication et d'autres applications exigeant une grande esthétique de la surface.
• Poignées saillantes : Les avantages sont la facilité d'utilisation et le positionnement bien en vue, adapté à une utilisation à haute fréquence ; l'inconvénient est la susceptibilité aux chocs extérieurs. On les trouve couramment dans les armoires industrielles, les poignées de porte mécaniques et les environnements d'équipement de laboratoire.
• Poignées pliantes : Les avantages sont le gain de place lorsqu'ils sont pliés, la prévention des accrochages, la portabilité et la sécurité ; les inconvénients sont la complexité de la structure et la nécessité de fabriquer des charnières de haute qualité. Utilisés dans des applications où l'espace est limité, comme les mallettes militaires, les armoires à outils et les appareils portables.
• Poignées soudées : Les avantages sont une capacité de charge élevée, une longue durée de vie et une résistance aux environnements extrêmes ; les inconvénients sont l'impossibilité d'un remplacement rapide et des coûts de fabrication élevés. Utilisés dans des applications lourdes telles que les machines, les carrosseries de camions et les conteneurs en acier.

Poignées encastrées

Les poignées encastrées s'installent au ras de la surface du panneau en découpant des évidements dans le panneau pour la fixation de la poignée. Cette conception optimise l'utilisation de l'espace et réduit les risques de collision.

Principaux avantages :

• Peu encombrant, il évite les points de collision exposés ;
• Aspect propre et unifié ;
• Excellente étanchéité pour la résistance à la poussière et à l'eau.

Applications typiques :

On le trouve couramment dans les armoires de communication, les boîtes à outils, les armoires à instruments ou les équipements aérospatiaux nécessitant des surfaces lisses et une protection.

Considérations relatives à la conception :

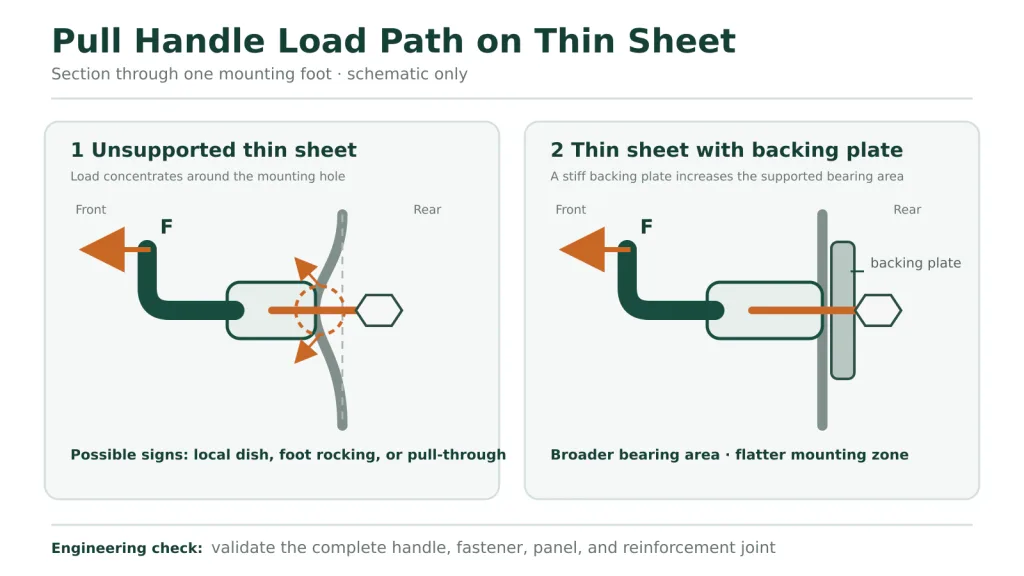

Lors de la conception de l'encastrement, tenez compte des dimensions de la poignée et de l'épaisseur du panneau afin de garantir une intégrité structurelle suffisante après l'installation. Renforcez le panneau ou choisissez d'autres types de poignées si le panneau est trop mince ou si la charge est excessive.

Poignées saillantes

Les poignées saillantes dépassent de la surface du panneau, ne nécessitant pas d'installation de rainures et se fixant généralement directement à l'aide de vis ou de boulons. Grâce à leur poignée visible, il n'est pas nécessaire de s'introduire dans les cavités, ce qui permet une utilisation plus intuitive et plus rapide.

Avantages :

• Fonctionnement facile, positionnement bien visible, installation/remplacement simple ;
• Convient aux applications de commutation à haute fréquence.

Problèmes potentiels :

La saillie externe rend les poignées susceptibles d'être heurtées ou accrochées lors de la manipulation ou de l'empilage, ce qui nécessite une protection supplémentaire.

Exemples d'application :

Convient aux armoires industrielles, aux poignées de porte de machines, aux bancs de laboratoire et à d'autres scénarios impliquant des mouvements de charges lourdes.

Poignées pliantes

Les poignées pliantes pivotent ou se replient pour le stockage, s'alignant contre le panneau lorsqu'elles ne sont pas utilisées pour économiser de l'espace. Les modèles courants intègrent des ressorts internes ou des mécanismes de verrouillage pour aligner et fixer automatiquement la poignée contre le panneau lorsqu'elle est abaissée, évitant ainsi les cliquetis et le bruit.

Avantages :

• Utilisation optimale de l'espace, profil affleurant, évite les accrochages ;
• Excellente portabilité et sécurité.

Détails de conception courants :

De nombreux produits sont dotés d'un système de pliage et de verrouillage à 90° pour une fixation stable de la poignée lorsqu'elle est abaissée ; des mécanismes de rappel à ressort permettent une réinitialisation automatique après le relâchement.

Applications :

Principalement utilisé dans les boîtes à outils, les mallettes militaires, les appareils portables et d'autres scénarios à espace limité nécessitant un fonctionnement flexible.

Poignées à souder

Les poignées à souder sont liées de manière permanente à la structure métallique principale par soudage. Elles sont généralement fabriquées en acier à haute résistance. La construction soudée offre une rigidité exceptionnelle et une capacité de charge extrêmement élevée.

Avantages :

• Capacité de charge élevée, résistance aux vibrations et durée de vie prolongée ;
• Convient aux environnements extrêmes et aux applications lourdes.

Limites :

• Ne peuvent être retirés ou remplacés rapidement ;
• Nécessite des techniques de soudage précises conformes aux normes industrielles, telles que AWS D1.1 pour le soudage de l'acier de construction

Exemples d'application :

Ils sont couramment utilisés dans les machines lourdes, les carrosseries de véhicules de transport et les conteneurs d'expédition en acier, où une capacité de charge extrêmement élevée est requise.

Comment choisir le type d'installation de la poignée appropriée

Lors du choix des poignées, il convient de tenir compte du scénario d'utilisation, de la disposition spatiale, des exigences en matière de charge, de la fréquence d'utilisation et des exigences esthétiques. Par exemple :

• Environnements extérieurs ou humides : Optez pour des poignées résistantes à la corrosion et répondant aux normes de protection IP. Pour plus de détails sur les matériaux appropriés et les performances environnementales, voir [Guide des matériaux et applications des poignées industrielles].
• Réglages de fonctionnement à haute fréquence : Sélectionner les poignées avec une prise en main confortable et une installation facile.

Scénarios courants et types recommandés :

• Équipement industriel : Les machines lourdes et les conteneurs de transport utilisent des poignées saillantes soudées ou renforcées pour une capacité de charge suffisante.
• Armoires / Boîtes électriques : Pour des raisons esthétiques et d'étanchéité, choisissez des poignées encastrées ou rabattables ; pour une utilisation à haute fréquence, optez pour des poignées saillantes.
• Boîtes à outils / mallettes portables : Les poignées pliables sont généralement choisies pour les espaces restreints ; les poignées saillantes soudées ou renforcées conviennent aux exigences de charge élevées.
• Meubles / articles pour la maison : Dans un souci d'esthétisme, des poignées dissimulées ou au profil épuré sont couramment utilisées.

En fin de compte, il convient de trouver un équilibre entre la fonctionnalité, le coût et l'esthétique en fonction des besoins spécifiques afin de choisir la méthode d'installation de la poignée la plus appropriée.

FAQ

Q : Les poignées encastrées peuvent-elles être utilisées à l'extérieur ?

R : Oui, mais il est essentiel d'utiliser des matériaux résistants à la corrosion et d'assurer une bonne étanchéité. Le respect des normes de protection IP est essentiel, par exemple, Indice IP67 offre une protection complète contre la poussière et permet une immersion jusqu'à 1 mètre sous l'eau, ce qui le rend adapté aux environnements extérieurs ou humides.

Q : Les poignées soudées peuvent-elles être remplacées ultérieurement ?

R : Généralement déconseillé. Les poignées soudées font partie intégrante de la structure métallique principale. Pour les enlever, il faut les ressouder, ce qui peut endommager le matériau de base et compromettre l'intégrité de la structure.

Q : Quelle est la durabilité des poignées pliantes ?

R : La durabilité dépend de la conception des charnières et du mécanisme de verrouillage. Poignée de boîte à outils pliante à ressort HTAN, pliable jusqu'à 90°.L'outil est fabriqué en acier inoxydable ou en alliage de haute qualité, ce qui lui confère une solidité exceptionnelle et une longue durée de vie, et en fait un choix fiable pour toute boîte à outils.

Q : Comment déterminer les exigences en matière de charge pour les poignées ?

R : Le calcul est basé sur le poids total de l'équipement et la fréquence d'utilisation, en incorporant une marge de sécurité. Par exemple, si l'équipement pèse 50 kg et est soutenu par deux poignées, chaque poignée supporte théoriquement 25 kg. Choisissez des poignées prévues pour 30 kg ou plus. En règle générale, maintenez une un facteur de sécurité d'au moins 1,3 (marge 30%) pour tenir compte des charges dynamiques ou d'impact.

Q : Les couleurs et les matériaux des poignées peuvent-ils être personnalisés ?

R : La plupart des fabricants proposent des services de personnalisation. Les clients peuvent choisir différents traitements de surface (par exemple, anodisation, revêtement en poudre ou polissage), et les matériaux et les couleurs peuvent également être adaptés aux besoins.

Conclusion

Comme on peut le voir, les quatre méthodes de montage mettent chacune l'accent sur des priorités structurelles et d'application distinctes : les poignées encastrées privilégient la compacité et l'esthétique, les poignées en saillie mettent l'accent sur la commodité d'utilisation, les poignées pliantes équilibrent l'utilisation de l'espace et la flexibilité, tandis que les poignées soudées sont réputées pour leur solidité. À l'avenir, les tendances en matière de conception seront de plus en plus axées sur la légèreté, la modularité et les matériaux écologiques afin d'optimiser davantage les performances du produit et l'expérience de l'utilisateur. Que vous choisissiez des poignées affleurantes, saillantes, pliantes ou soudées, la méthode d'installation correcte est la clé d'une conception efficace et sûre.

En tant que fabricant spécialisé dans la quincaillerie pour armoires industrielles, Anson LI Industrial Hardware possède plus de dix ans d'expérience dans la fourniture de composants durables et de haute qualité. Pour toute demande de renseignements ou pour discuter de votre projet, veuillez visiter notre site Web. Nous contacter page.
