Lors du choix de charnières à couple unidirectionnel pour les capots de convoyeurs, le poids du capot ne constitue pas à lui seul le critère de sélection. La charnière doit résister au moment de gravité du capot aux angles où celui-ci doit rester stabilisé. Plus on éloigne le centre de gravité de l'axe de la charnière, plus le couple nécessaire augmente. Si l'on modifie l'angle d'ouverture, le moment de gravité change à nouveau. La géométrie de la charge doit être prise en compte avant de choisir un modèle.
La résistance unidirectionnelle peut s’avérer utile sur les couvercles d’inspection et les panneaux d’accès, car la charnière peut être orientée de manière à ce que la direction soumise à la résistance s’oppose à la fermeture par gravité, tandis que la direction opposée reste beaucoup plus légère. L’objectif de conception n’est pas d’obtenir un “ couple maximal ”. Il s’agit plutôt d’un effort d’ouverture réduit, d’une résistance suffisante dans le sens de la fermeture, d’un axe de charnière bien défini et d’un angle de service permettant un véritable accès pour l’entretien.
Dans le cas d'une application de capot de convoyeur, il convient de déterminer si la géométrie du capot et le mouvement requis s'inscrivent dans la plage de couple admissible de la charnière choisie. Les différences générales entre les mécanismes sont abordées dans le guide de charnière à couple réglable; les calculs ci-dessous portent sur la charge de recouvrement, le sens d'articulation et le mouvement d'installation.
La couverture crée un moment de gravité
La masse du couvercle n'est qu'un paramètre parmi d'autres. La charnière réagit au moment généré autour de son axe. Pour un couvercle tournant dans un plan vertical, un point de départ statique utile est le suivant :
Moment de gravité par rapport à l'axe d'articulation
Tg = m × g × L × sin(φ)
m = masse du couvercle mobile
g = 9,81 m/s²
L = distance entre l'axe de la charnière et le centre de gravité
φ = angle aigu formé entre la droite reliant le pivot au centre de gravité et la verticale de la ligne de gravité
m = 1,5 kgL = 0,15 mφ = 60°
Exemple de résultat : Tg ≈ 1,91 N·m
Il s'agit d'un exemple de principe mécanique, et non d'un réglage de charnière recommandé ni d'une valeur applicable à un projet client.
Le principe est simple : une même masse peut nécessiter un couple d’articulation très différent lorsque son centre de gravité s’éloigne de l’axe. Un capot large en tôle légère peut générer un moment plus important qu’un capot compact et plus lourd si son centre de gravité est situé beaucoup plus loin.
Même couvercle de 1,5 kg, centre de gravité à 150 mm
≈ 1,91 N·m
On utilise ici un angle φ = 60° dans cette illustration.
Même couvercle de 1,5 kg, centre de gravité à 300 mm
≈ 3,82 N·m
Si l'on double la distance par rapport au centre de gravité, le moment de gravité double.

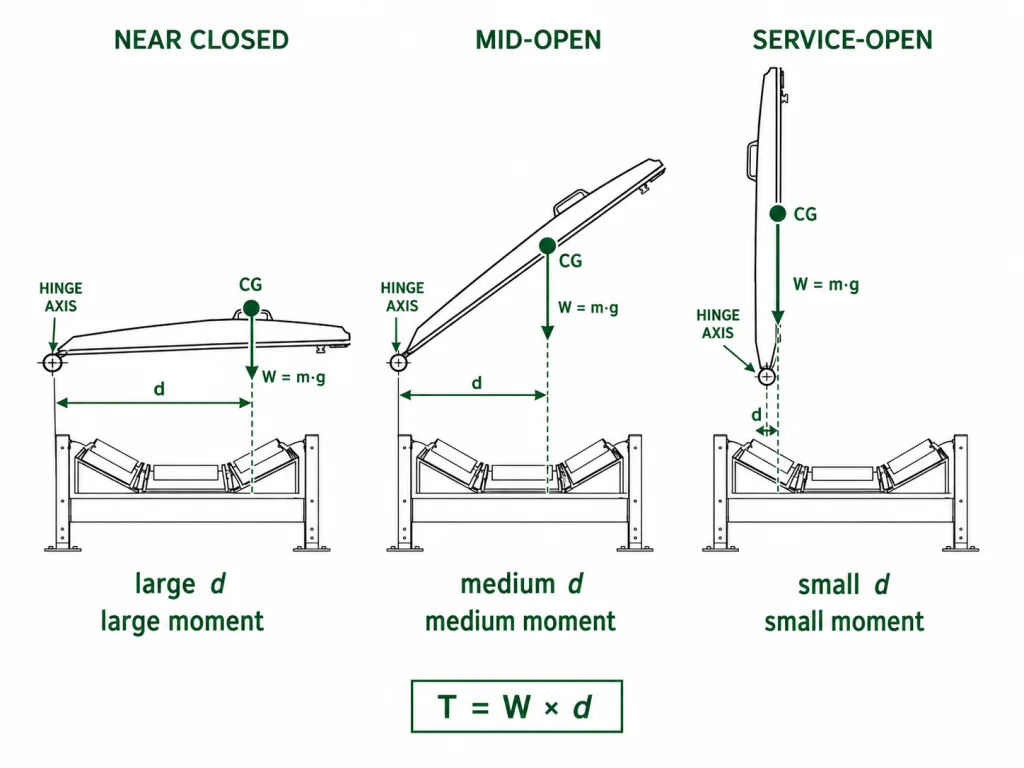

L'angle de couverture modifie le moment
Le couvercle n'exerce pas une charge uniforme sur la charnière sur toute sa course d'ouverture. Dans la formule ci-dessus, le moment de gravité est maximal lorsque la ligne reliant le pivot au centre de gravité est perpendiculaire à la direction de la gravité. Il diminue à mesure que cette ligne se rapproche de la verticale.
C’est pourquoi les indications “ se maintient à 90° ” et “ se maintient dans n’importe quelle position ” ne sont pas équivalentes. Un couvercle peut être facile à maintenir près d’une position de service quasi verticale, mais nécessiter un couple beaucoup plus important à un angle plus faible. La plage d’ouverture requise pour l’utilisation doit donc être indiquée sur le plan avant le choix de la charnière.
Pourquoi les charnières à couple unidirectionnel conviennent-elles aux capots de convoyeurs ?
L'ouverture et la fermeture ne posent pas le même problème à l'utilisateur. Lorsqu'un opérateur soulève un couvercle, la gravité s'oppose déjà au mouvement. Ajouter un frottement important dans cette même direction peut rendre le couvercle inutilement difficile à soulever.
Lors de la fermeture, la gravité fait descendre le couvercle. C'est dans cette direction qu'une résistance contrôlée peut s'avérer utile. Une charnière à couple unidirectionnel peut donc être orientée de manière à ce que la résistance s'oppose à la fermeture induite par la gravité, tandis que le mouvement inverse reste beaucoup plus facile.
Le sens d'orientation doit être vérifié lors de l'installation effective. “Le terme ” unidirectionnel “ décrit un comportement asymétrique du couple ; cela ne signifie pas automatiquement que la charnière ” résiste à la fermeture » quelle que soit son orientation de montage. La charnière doit être installée de manière à ce que le sens de résistance corresponde au mouvement du couvercle que vous souhaitez contrôler.
Le couple de maintien n'est pas un amortissement
Un couvercle qui reste ouvert sous une charge statique a réussi un test. Cela ne signifie pas pour autant qu’il a automatiquement réussi un test de vitesse de fermeture ou de résistance aux chocs. Le couple de frottement s’oppose à la rotation ; l’amortissement contrôle le mouvement en fonction de la vitesse. Il s’agit là de comportements différents.
Si le couvercle est poussé vers le bas, relâché sous un angle faible, soumis à des vibrations ou soumis à une force extérieure, son inertie vient s'ajouter au mouvement. Une charnière à couple unidirectionnel peut réduire la tendance à la fermeture, mais celle-ci ne doit pas être qualifiée de dispositif de fermeture en douceur, sauf si le modèle en question présente des caractéristiques d'amortissement documentées.
Maintien statique ≠ vitesse de fermeture contrôlée. Si l'exigence relative à la machine stipule que “ le couvercle ne doit pas claquer ”, définissez un contrôle de conformité portant sur le comportement de fermeture du couvercle réel. Si l'exigence stipule que “ le couvercle doit rester ouvert face à une perturbation spécifiée ”, définissez cette perturbation indépendamment du calcul du moment de gravité.
Cette distinction permet également de garantir l'exactitude des allégations relatives au produit. Une plage de couple réglable peut permettre de répondre à des exigences de mouvement statique ou quasi-statique ; elle ne prouve toutefois pas en soi la capacité à contrôler les chocs, à assurer la protection du personnel ou à garantir la sécurité de la machine.
Fenêtre de couple pour la charge de couverture
Une fois le moment de gravité du couvercle connu, comparez-le à la plage de réglage indiquée pour la charnière envisagée. La page produit actuelle du modèle XG11-011 de HTAN indique une plage de couple réglable de de 0 à 2,0 N·m pour une charnière. Il s'agit d'une gamme de produits, et non d'une garantie qu'un revêtement de convoyeur particulier fonctionnera.
La question suivante est de savoir ce que représente réellement la valeur de couple indiquée : la résistance nominale, une plage mesurée dans le cadre d'un essai défini, le comportement en ouverture, le comportement en fermeture, ou une autre convention du fournisseur. Si les données du produit ne précisent pas les conditions d'essai et la tolérance, considérez cette plage comme un critère de présélection et vérifiez le comportement réel du produit une fois installé auprès du fournisseur ou à l'aide d'un échantillon.
Pour un calcul approximatif portant sur deux charnières nominalement identiques, les ingénieurs divisent souvent par deux le moment total requis. Cela ne constitue qu'un point de départ idéalisé.
Première approche illustrative à deux charnières
Tpar charnière ≈ Tg ÷ n
Tg = 1,91 N·mn = 2 charnières
Partide idéale ≈ 0,96 N·m par charnière
Cette valeur se situe dans la plage de réglage publiée de 0 à 2,0 N·m ; le modèle peut donc rester en lice. Il ne s'agit pas encore d'un choix approuvé.
Pourquoi un même modèle peut cesser d'être adapté
2,0 kg × 9,81 × 0,25 m ≈ 4,91 N·m
À φ = 90°, deux charnières auraient une répartition idéalisée d'environ 2,45 N·m chacun.
Cela dépasse la limite de 2,0 N·m par charnière.
Il s'agit uniquement d'exemples illustratifs. Le choix réel nécessite toujours de vérifier l'alignement, le couple de serrage et de procéder à une validation.
Voici ce que signifie exactement l'expression “ une charnière réglable peut s'adapter à plusieurs configurations de couvercle ” : elle ne peut s'adapter à plusieurs configurations que si le couple requis pour chacune d'entre elles reste dans la plage de réglage admissible et si l'installation respecte toujours les exigences en matière de force de manœuvre et d'alignement.
Une fois la charge définie, les cotes propres au modèle et les données actuelles du produit peuvent être vérifiées sur la Charnière à couple unidirectionnelle réglable XG11-011 page.

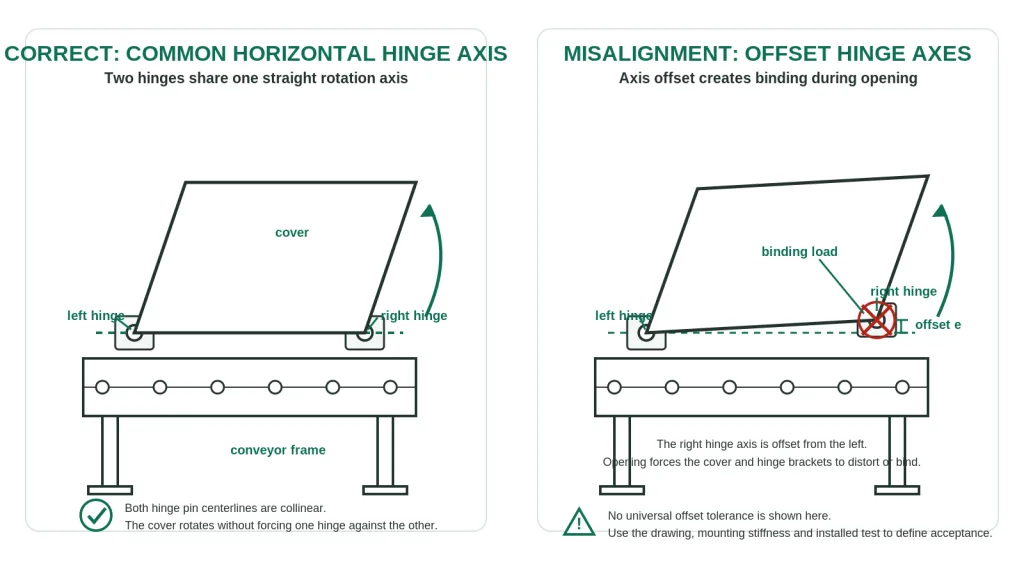

Deux charnières, un axe de rotation
Deux charnières ne se répartissent pas automatiquement le moment de couvercle de manière égale. Une répartition égale suppose que les deux charnières soient alignées, montées sur des interfaces de rigidité similaire et réglées pour présenter un comportement au couple comparable.
Sur un grand capot en tôle, une légère déformation du châssis ou une erreur de positionnement des trous peut faire en sorte qu’une charnière supporte une charge de frottement plus importante que l’autre. Le capot peut tout de même s’assembler. Il peut même se fermer. Mais la force nécessaire à son ouverture augmente alors brusquement à mi-course, car les deux axes des charnières ne sont pas parfaitement colinéaires.
La rigidité locale joue également un rôle important. Si une charnière est fixée à côté d'un angle renforcé tandis que l'autre repose sur une bride flexible, les interfaces de montage peuvent pivoter de manière différente sous une même charge de recouvrement. Les axes nominaux des goupilles peuvent être corrects sur le plan en vue de dessus, mais l'ensemble soumis à la charge ne se comporte plus comme un axe rigide unique.
Le couple est correct, mais le couvercle coince
Prenons l'exemple d'un couvercle dont le moment de gravité se situe dans la plage de charnières sélectionnée. Deux charnières sont réglées à une valeur proche de celle prévue, et le couvercle se déplace normalement pendant la première partie de sa course. Au-delà de ce point, l'effort d'ouverture augmente au lieu de rester constant. La cause n'est pas un couple insuffisant. Une bride de support soudée a légèrement désaligné l’un des axes de charnière par rapport à l’autre, ce qui fait que la structure commence à se bloquer à mesure que l’angle augmente. Augmenter le couple des charnières ne ferait qu’aggraver le problème. La solution réside dans l’alignement des axes et la rigidité du montage, et non dans un réglage de friction plus élevé. Il s’agit d’un scénario technique illustratif, et non d’un compte rendu de projet client ni d’une affirmation issue d’un test de produit.
Angle de service et jeu
Un capot doit s'ouvrir autant que l'exige l'intervention de maintenance, et non pas simplement jusqu'à la limite de rotation de la charnière. Déterminez l'angle d'ouverture réel en fonction des besoins d'accès de l'opérateur et de l'enveloppe de la machine.
- Accès pour les mains, les outils et le nettoyage autour de la zone protégée
- Distance minimale par rapport aux protections, châssis, conduits ou capteurs adjacents
- Mouvement du bord du volet sur toute l'amplitude d'ouverture
- Toute butée mécanique distincte requise par la conception de la machine
- La solution de la ligne d'articulation permet-elle de réduire le nombre de pièces de fixation externes sans créer de nouvel obstacle ?
Une charnière à couple compacte peut permettre de réduire l'encombrement externe lié à l'utilisation de tirants ou de ressorts à gaz dans certaines conceptions, car la fonction de contrôle du mouvement est concentrée à proximité de la ligne de charnière. Cet avantage dépend du projet concerné ; il ne faut pas en déduire de manière générale que la hauteur de l'équipement sera systématiquement réduite.
Si la charnière est exposée à un lavage à haute pression
La fiche produit du modèle XG11-011 mentionne un boîtier en alliage de zinc avec une finition mate. Cette description du matériau ne permet pas à elle seule de déterminer si le produit est adapté au lavage à haute pression, s'il résiste aux produits chimiques de nettoyage, s'il est compatible avec le contact alimentaire ou quelle est sa durée de vie face à la corrosion dans une installation de convoyage.
Si le capot est exposé à des lavages fréquents, à l'humidité, aux projections de produit ou à des produits nettoyants agressifs, vérifiez l'emplacement réel de la charnière et son degré d'exposition avant de donner votre accord définitif. Une charnière située en dehors de la zone de lavage directe peut être confrontée à un environnement très différent de celui d'une charnière montée à proximité d'un circuit de produit exposé.
Si le projet prévoit un lavage à haute pression, une exposition à un environnement alimentaire ou l'utilisation de produits de nettoyage agressifs, examinez séparément les exigences relatives aux matériaux et à l'environnement dans le Guide sur les charnières pour équipements agroalimentaires.
Vérifier le couvercle installé
Un test de banc limité aux charnières ne permet pas de garantir que le capot du convoyeur fonctionnera correctement. Une fois assemblé, le capot apporte en effet une répartition réelle de la masse, une rigidité du châssis, des tolérances au niveau des axes, des mouvements des fixations et l'intervention de l'utilisateur.
| Vérification de l'installation | Ce que cela vous apprend | À ne pas manquer |
|---|---|---|
| Premier effort | La direction de faible résistance est-elle correctement orientée et acceptable pour l'utilisateur ? | Pics de force imprévus, frottements ou charnière installée dans le mauvais sens de couple |
| Plage de service de maintien | La résistance dans le sens de la fermeture est-elle suffisante aux angles requis ? | Une descente lente, un mouvement brusque ou une position nécessitant un couple plus important que prévu |
| Comportement à l'ouverture / à la fermeture | Le couvercle se déplace-t-il de manière satisfaisante lorsque l'utilisateur le lâche à partir de positions représentatives ? | Une accélération inattendue, une tendance à claquer ou un mouvement que le maintien statique seul n'avait pas permis de mettre en évidence |
| Balayage à angle complet | Si les deux charnières restent sur un même axe fonctionnel | Adhérence croissante en fonction de l'angle |
| Rigidité de la couverture | La tôle ou les brides de fixation se déforment-elles sous l'effet de la réaction des charnières ? | Torsion au niveau de la ligne de charnière ou déplacement du côté du loquet |
| Maintien de l'ajustement | La valeur de couple sélectionnée reste-t-elle stable après un fonctionnement représentatif ? | Changement de sensation, pièces de fixation desserrées ou fonctionnement asymétrique des charnières |
| Éléments de fixation et supports | Que le chemin de charge reste-t-il fixe lors d'ouvertures répétées ? | Présence de marques, de jeu ou de déplacement local d’un support |
Tout objectif de durée de vie, toute variation de couple acceptable, toute limite de force d'ouverture ou tout critère de maintien doit découler des données d'essais réels propres au projet ou au modèle. Il convient d'utiliser les données d'essais spécifiques au modèle ou au projet lors de la définition des limites d'acceptation relatives au maintien du couple, à la force d'ouverture et aux opérations répétées.
Éléments à fournir pour l'examen du modèle
La manière la plus rapide d'évaluer une charnière de capot de convoyeur consiste à visualiser la géométrie de la charge. Un schéma ou un appel d'offres pertinent doit inclure :
- Prendre en compte la masse totale, y compris les poignées, les protections et les éléments de quincaillerie qui se déplacent avec elle
- Emplacement du centre de gravité ou données géométriques suffisantes pour le déterminer
- Emplacement des axes de charnière et nombre de charnières
- Angles fermés, intermédiaires et d'ouverture de service requis
- Direction de résistance préférée et sensation d’ouverture souhaitée
- Épaisseur de la section de fixation et encombrement maximal de la charnière
- Obstacles à proximité détectés par le balayage du capot
- Présence d'humidité, de projections d'eau ou d'exposition à des produits chimiques au niveau de la charnière
Envoyer le plan du capot du convoyeur
Veuillez indiquer la masse du couvercle, son centre de gravité ou ses dimensions, l'emplacement de l'axe de la charnière, l'amplitude d'ouverture, le nombre de charnières et la section de fixation. Ces informations permettent d'évaluer le moment requis et la plage de couple envisageable avant de considérer qu'un modèle est adapté.
Le choix des charnières à couple unidirectionnel destinées aux capots de convoyeurs doit se faire en fonction du moment exercé sur le capot, de l'angle de service et du mouvement prévu, et non pas uniquement en fonction du poids du capot ou de la plage de couple de la charnière.
FAQ sur les charnières à couple pour capots de convoyeurs
Comment calculer le couple d'une charnière de capot de convoyeur ?
Tenez compte de la masse du volet mobile, de la distance entre l'axe de la charnière et le centre de gravité, ainsi que de l'angle d'ouverture du volet. Pour un volet simple tournant dans un plan vertical, le moment de gravité peut être estimé à l'aide de la formule T = m × g × L × sin(φ). Le résultat correspond à un calcul de charge et non à un réglage définitif de la charnière.
Deux charnières à couple peuvent-elles simplement répartir la charge du capot du convoyeur de manière égale ?
Il ne s'agit là que d'une première estimation idéalisée. La répartition réelle des charges dépend de l'alignement des axes des charnières, de la rigidité du montage, du réglage du couple et des tolérances de fabrication. Une charnière peut supporter une charge plus importante si les deux interfaces de montage ne se comportent pas de la même manière.
Pourquoi utiliser une charnière à couple unidirectionnel sur le capot d'un convoyeur ?
Une charnière à couple unidirectionnel peut être orientée de manière à ce que le sens de résistance s'oppose à la fermeture due à la gravité, tandis que le sens d'ouverture reste beaucoup plus facile. Il convient de vérifier le sens de résistance réel pour la charnière choisie et l'orientation de montage.
Une charnière à couple empêche-t-elle le couvercle d'un convoyeur de claquer ?
Pas nécessairement. Le couple de retenue statique et l'amortissement sont deux phénomènes distincts. Une charnière à couple peut résister à la fermeture, mais la vitesse de fermeture, l'inertie et le comportement à l'impact doivent tout de même être vérifiés sur l'ensemble complet du couvercle.
