Spesso le perdite di un involucro esterno vengono diagnosticate in modo errato. Quando l'acqua compare all'interno di un quadro elettrico, di un armadio per le comunicazioni, di un armadio per le batterie, di una scatola di controllo, di un alloggiamento per caricabatterie EV o di una scatola per combinatore solare, di solito si dà la colpa alla guarnizione. Questo non è sempre corretto. Una guarnizione può sembrare vecchia e ancora sigillata se il chiavistello tira la porta in modo uniforme contro il telaio. Una guarnizione può anche essere nuova e continuare a perdere se lo scrocco non fornisce più una forza di chiusura sufficiente.
Questa guida offre ai manutentori, ai responsabili di progetto e agli acquirenti di involucri un modo pratico per verificare fisicamente se una perdita proviene da una chiusura allentata o da una guarnizione usurata, prima di ordinare i pezzi di ricambio. Non spiega perché le guarnizioni si degradano nel tempo; questo meccanismo, insieme agli intervalli di manutenzione e alla severità dell'ambiente, è trattato nella guida su come le guarnizioni delle coperture per esterni si degradano nel tempo. Questo articolo si concentra solo sulle prove sul campo che separano un chiavistello allentato da una guarnizione usurata.
Risposta rapida
Se la fessura della porta si riduce quando si spinge manualmente la porta verso il telaio, probabilmente il lato della chiusura o della cerniera non fornisce una compressione sufficiente. Se la guarnizione rimane appiattita dopo essere stata premuta e non torna indietro, probabilmente la guarnizione stessa è usurata. Se si verificano entrambe le situazioni, eseguire le prove in ordine: prima la compressione della chiusura, poi il rimbalzo della guarnizione, quindi rintracciare il percorso della perdita. L'unica regola che guida tutto ciò che segue: un chiavistello allentato non può comprimere nemmeno una buona guarnizione, e una guarnizione usurata non può recuperare nemmeno quando il chiavistello è corretto.
Test 1: distanza della porta e corsa dello scrocco (prova dello scrocco)
Prima di rimuovere la guarnizione, verificare sempre il lato della chiusura. Questo test richiede meno di un minuto e indica se il chiavistello è ancora in grado di tirare la porta nella guarnizione.

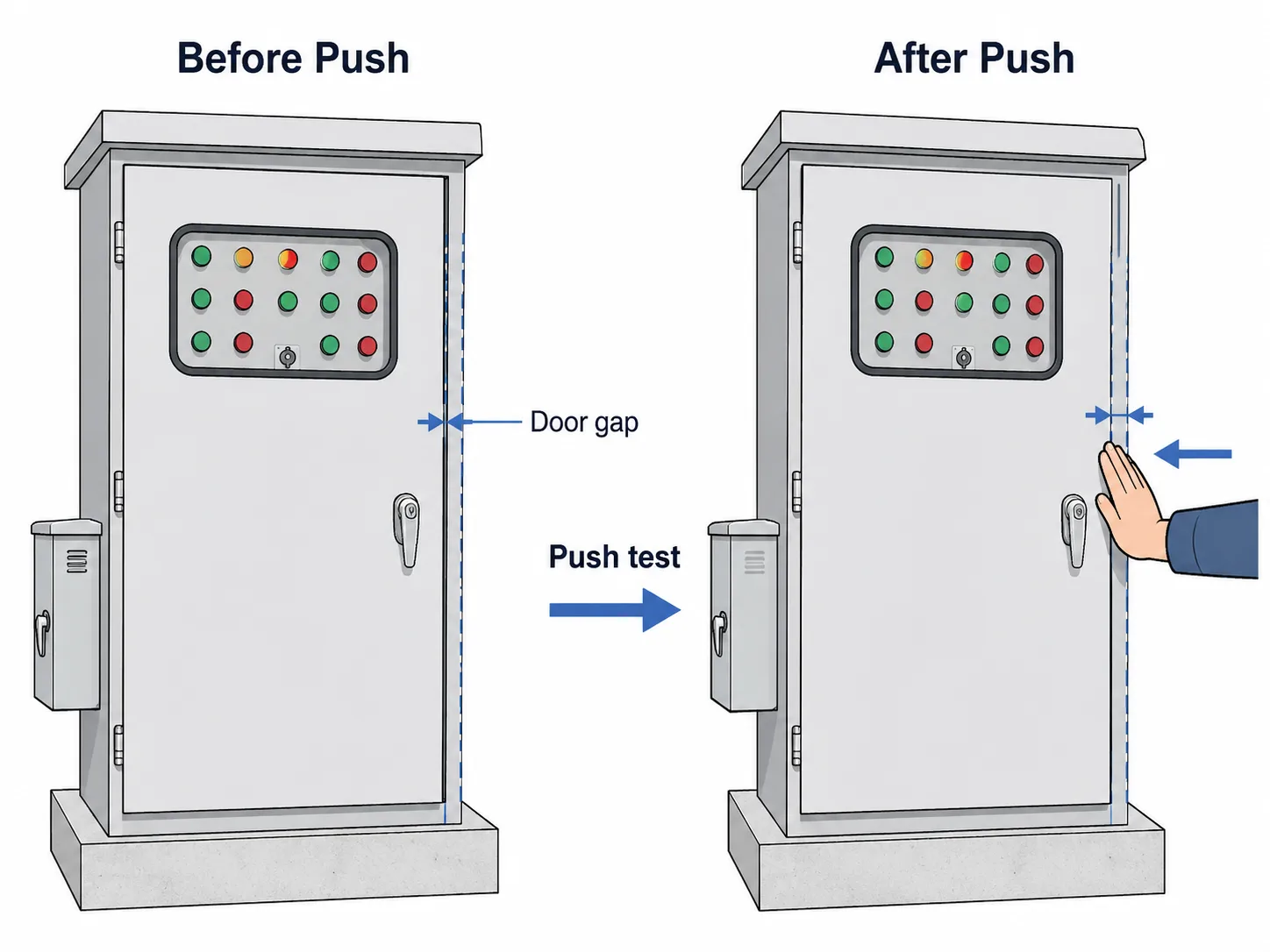

Chiudere normalmente la porta dell'involucro. Osservare lo spazio tra la porta e il telaio vicino al lato della chiusura e agli angoli. Quindi spingere delicatamente ma con decisione la porta verso il telaio e osservare lo spazio.
| Azione di prova | Cosa si osserva | Giudizio |
|---|---|---|
| Spingere manualmente la porta chiusa verso il telaio | Il divario diminuisce visibilmente | Il chiavistello NON tira la porta completamente in dentro - sospettare il chiavistello o la cerniera, non la guarnizione |
| Spingere manualmente la porta chiusa verso il telaio | Il divario non cambia | La compressione della chiusura è adeguata - passare alla prova della guarnizione |
| Azionare la maniglia di chiusura | L'impugnatura è allentata, ruota eccessivamente o non raggiunge mai un arresto stabile. | La chiusura ha perso la corsa effettiva - ispezionare la camma, il riscontro, i dispositivi di fissaggio |
| Azionare la maniglia di chiusura | La maniglia raggiunge una posizione di chiusura stabile e ripetibile | La corsa della chiusura è corretta: il problema è probabilmente da ricercare altrove. |
Se la pressione manuale migliora la tenuta, non ordinare una nuova guarnizione. Il test ha dimostrato che lo scrocco non è in grado di tirare la porta nella guarnizione da solo. Ispezionare la camma dello scrocco, i dispositivi di fissaggio, la posizione dell'incontro o del fermo, l'allineamento delle cerniere e il campo di presa dello scrocco. (Per sapere perché uno scrocco perde forza di chiusura con il passare del tempo - perdita di precarico, usura, corrosione - consultare la sezione Guida al degrado delle guarnizioni; Questo articolo si concentra su come eseguire i test, non sul motivo per cui si verificano).
Prova 2: rimbalzo della guarnizione (prova della guarnizione)

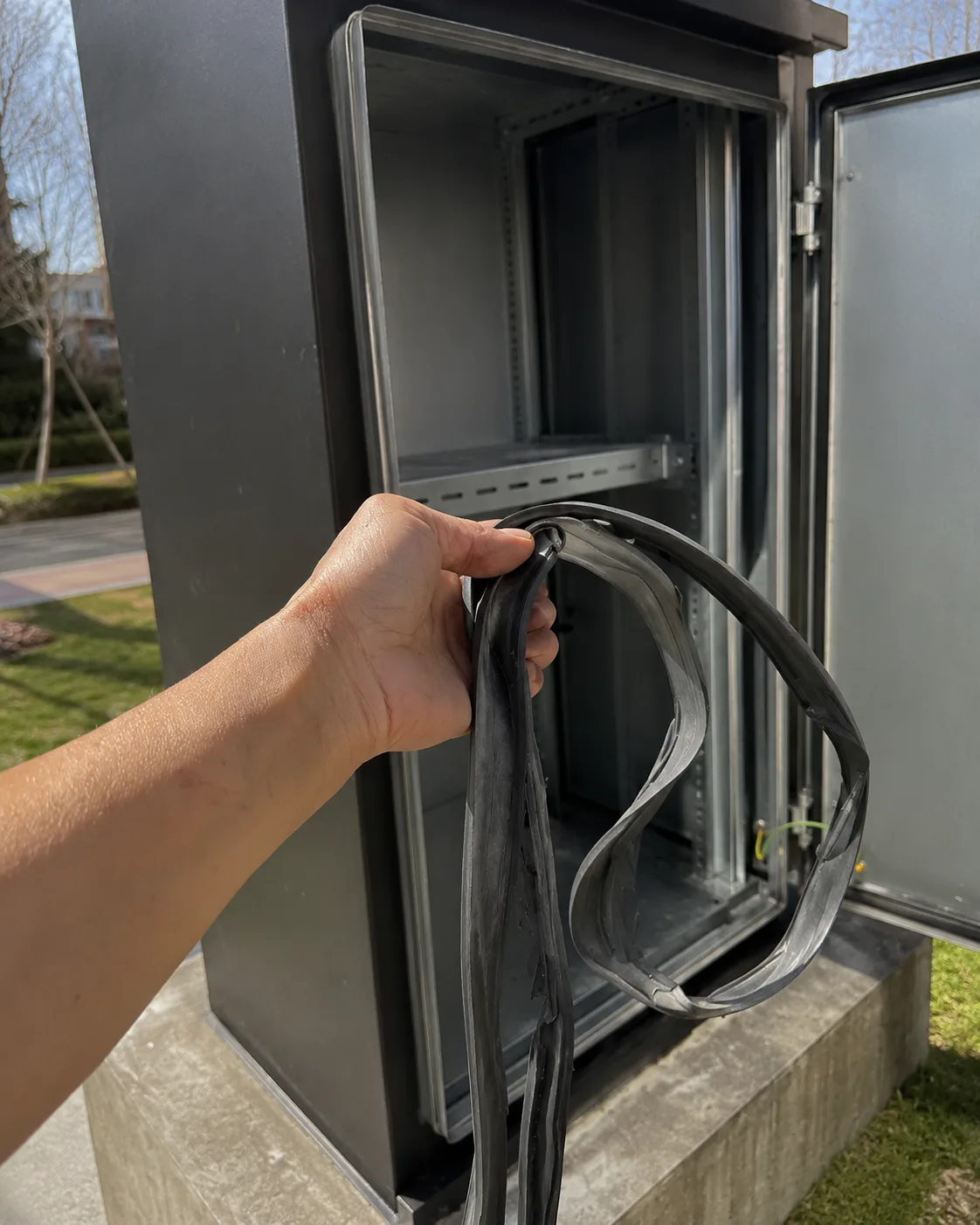

Solo dopo il test della chiusura, ispezionare la guarnizione. Aprire la porta e controllare l'intero percorso della guarnizione: lato scrocco, lato cerniera, angoli superiori e bordo inferiore. Premete delicatamente la guarnizione con un attrezzo smussato o con il pollice, quindi rilasciatela e osservate come si riprende.
| Azione di prova | Cosa si osserva | Giudizio |
|---|---|---|
| Premere la guarnizione e rilasciare | Si rimette in forma rapidamente | Il rimbalzo della guarnizione è sano - la guarnizione probabilmente non è la causa |
| Premere la guarnizione e rilasciare | Rimane appiattito o si riprende lentamente | La guarnizione ha perso il rimbalzo: è probabile che sia necessario sostituirla |
| Passare un dito sulla superficie della guarnizione | La superficie è screpolata, dura, appiccicosa o si restringe in corrispondenza dei giunti | Il materiale della guarnizione è invecchiato - sostituire e verificare la compatibilità del materiale |
| Controllare l'altezza della guarnizione lungo il perimetro | L'altezza è irregolare o compressa in alcuni punti. | Set di compressione locale - sostituire; ricontrollare la pressione del chiavistello dopo |
Se la guarnizione non rimbalza, non è più in grado di sigillare in modo affidabile anche quando lo scrocco funziona. Sostituitela o reincollatela, ma dopo aver montato una nuova guarnizione, ripetete la prova 1. Una nuova guarnizione con uno spessore o un profilo sbagliato può rendere difficile la chiusura della porta o impedire una compressione uniforme, producendo una nuova perdita che sembra un guasto allo scrocco.
Test 3: Tracciamento del percorso di perdita (individua il punto debole)
Dopo aver controllato la corsa della chiusura e il rimbalzo della guarnizione, individuare il punto in cui l'acqua entra effettivamente. L'obiettivo non è quello di allagare l'armadio, ma di individuare il punto debole del percorso della guarnizione in condizioni realistiche. Utilizzate un metodo controllato: gesso a base d'acqua lungo il percorso di contatto della guarnizione, una leggera nebulizzazione seguita da un'ispezione visiva, segni di umidità all'interno del telaio, un'ispezione a secco del percorso della polvere dell'apparecchiatura o una striscia di tessuto tenuta intorno alle fessure sospette.
Il punto di ingresso della perdita indica il risultato del test a cui affidarsi. La tabella seguente indica il punto di ingresso e il test che dovrebbe confermarlo, non per una teoria della causa principale, ma per il successivo controllo fisico.
| Dove entra la perdita | Di quale test fidarsi | Prossimo controllo fisico |
|---|---|---|
| Principalmente sul lato della chiusura | Test 1 (distanza tra le porte e corsa dello scrocco) | Ricontrollare la compressione dello scrocco, la posizione dell'apriporta e l'usura dello scrocco. |
| Sul lato cerniera | Test 1, ma sulla cerniera | Controllare la caduta della porta, l'apertura-chiusura, la distanza tra l'alto e il basso. |
| Lungo più lati o sull'intero perimetro | Prova 2 (rimbalzo della guarnizione) | Confermare il profilo, l'altezza e il contatto uniforme della guarnizione |
| Soprattutto agli angoli | Test 1 + 2 insieme | Controllare l'ortogonalità della porta e del telaio e le giunzioni delle guarnizioni |
| Solo sul bordo inferiore | Visivo / drenaggio | Controllare l'acqua stagnante, i detriti e il percorso di drenaggio. |
| Solo in caso di pioggia ventosa | Prova 1 (compressione marginale) | Ricontrollare la compressione del lato e dell'angolo della chiusura. |
Evitare test ad alta pressione che possono deformare la porta o forzare l'acqua attraverso aree che normalmente non presentano perdite. Il test deve riprodurre condizioni di servizio realistiche, non creare falsi guasti.
La sequenza di campo in tre fasi
Eseguire i tre test in quest'ordine durante un'ispezione in loco. La sequenza è importante: il test della chiusura per primo evita l'errore più comune e più costoso, ovvero la sostituzione di una guarnizione visibile mentre il vero problema è la chiusura.
- Testare prima la compressione del chiavistello. Chiudere la porta, controllare la fessura del lato scrocco e spingere verso il telaio. Se la fessura cambia, il principale indiziato è lo scrocco o la cerniera.
- Prova di rimbalzo della guarnizione in secondo luogo. Premere la guarnizione e osservare il recupero. Se rimane piatta, incrinata o dura, la guarnizione è il principale indiziato.
- Tracciare il terzo percorso della perdita. Confermare se l'acqua entra dal lato della chiusura, dal lato delle cerniere, dagli angoli, dal bordo inferiore o dall'intero perimetro e confrontarla con i risultati del test di cui sopra.
Se i test indicano la chiusura e si sta prendendo in considerazione un tipo di chiusura diverso piuttosto che una semplice regolazione, il confronto di Chiusura a camme vs. chiusura a compressione aiuta a decidere se la chiusura di base è sufficiente o se è necessaria una compressione controllata della guarnizione. Se la perdita è localizzata sul lato della cerniera, il meccanismo che sta alla base della rottura della guarnizione causata dalla cerniera è trattato nella guida a errori di selezione delle cerniere che causano guasti alle guarnizioni.
Lettura dei risultati: Chiusura allentata o guarnizione usurata
Una volta eseguiti i tre test, il risultato combinato di solito indica chiaramente una parte. In questa tabella si legge il combinazione dei risultati dei test piuttosto che di un singolo sintomo.
| Prova 1 (fessura della porta) | Prova 2 (rimbalzo della guarnizione) | Conclusione |
|---|---|---|
| Lo spazio si chiude quando viene spinto | La guarnizione rimbalza bene | Allentamento della chiusura/allineamento: regolare o sostituire la chiusura, non la guarnizione. |
| Il divario rimane costante | La guarnizione rimane piatta o è incrinata | Guarnizione usurata - sostituire la guarnizione, quindi ripetere il test 1 |
| Lo spazio si chiude quando viene spinto | La guarnizione rimane piatta | Entrambi usurati - risolvere prima la compressione della chiusura, quindi sostituire la guarnizione |
| Il divario rimane costante | La guarnizione rimbalza bene | Né l'uno né l'altro: rintracciare il percorso della perdita; sospettare angoli, drenaggi o ingressi causati dal vento. |
La quarta riga è quella che le squadre trascurano più spesso: quando sia la chiusura che la guarnizione sono a posto, la perdita è di solito un problema di percorso o di allineamento, non un pezzo usurato. In questo caso, la sostituzione dei componenti comporta uno spreco di denaro e non arresta la perdita.
Controllo del lato cerniera (spesso scambiato per un difetto della chiusura o della guarnizione)
Alcune perdite superano sia il test della chiusura che quello della guarnizione, ma lasciano comunque entrare l'acqua. Il motivo è spesso il lato della cerniera. Se il lato della cerniera è caduto o si è spostato, il lato del chiavistello può ancora chiudersi mentre il contatto con la guarnizione diventa irregolare su tutta la porta, il che sembra un difetto del chiavistello o della guarnizione ma in realtà è l'allineamento della porta.
Verificare il lato cerniera, anziché fare teorie, con questi controlli: la porta deve essere sollevata per chiudersi, la fessura è più ampia in alto che in basso, la porta sfrega sul telaio e la compressione della guarnizione è irregolare dall'alto verso il basso? In caso di risposta affermativa, è necessario correggere il lato della cerniera prima di effettuare ulteriori interventi sulla chiusura o sulla guarnizione. Il meccanismo che spiega come l'abbassamento della cerniera provochi il cedimento della guarnizione è illustrato nel documento Guida alla rottura della guarnizione della cerniera; Il punto è semplicemente come verificarlo sul campo.
Cosa inviare a un fornitore prima di ordinare i componenti
Non richiedete una sostituzione dicendo solo “il mobile perde” o “inviate una nuova guarnizione”. Inviate un numero sufficiente di prove sul campo affinché il fornitore possa confermare se il problema è la chiusura, la guarnizione, la cerniera o l'allineamento. Gli elenchi che seguono sono organizzati in base alla parte che i test hanno evidenziato.
Se il test 1 puntava alla chiusura
- Foto della chiusura e dell'apertura del chiavistello e dell'apriporta.
- Spessore dell'anta e del telaio
- Tipo di chiusura e sensazione di corsa o chiusura della maniglia
- Qualsiasi usura visibile sulla camma o sull'incontro
- Se la fessura della porta cambia quando viene spinta (il risultato del Test 1)
- Ambiente operativo, frequenza di apertura, esposizione alla corrosione o alle vibrazioni
Se il test 2 punta alla guarnizione
- Foto del percorso completo della guarnizione e primi piani delle aree incrinate o appiattite
- Forma, altezza e larghezza del profilo della guarnizione
- Dimensioni della scanalatura o del montaggio, e se si utilizza una ritenzione adesiva o meccanica.
- Materiale, se noto, e temperatura, esposizione ai raggi UV, alle sostanze chimiche o ai lavaggi
- Se la perdita segue un solo lato o l'intero perimetro (il risultato del Test 3)
Se la perdita è riconducibile all'allineamento
- Foto completa dell'anta e primi piani di cerniera, scrocco, fessura superiore e inferiore
- Se la porta deve essere sollevata o spinta per chiudersi
- Qualsiasi danno o distorsione del telaio
Una richiesta chiara e supportata da test consente al fornitore di consigliare se regolare la chiusura, cambiare la gamma di presa della chiusura, sostituire la guarnizione o controllare l'allineamento, invece di tirare a indovinare. Se il risultato è la sostituzione della chiusura per un coperchio che vibra o che viene aperto di frequente, la Confronto tra chiusura a strappo e chiusura a camme può guidare la scelta della sostituzione.
Errori comuni sul campo
Errore 1: sostituire la guarnizione prima di testare la chiusura
Una nuova guarnizione continua a perdere se il chiavistello non riesce a tirare la porta nella guarnizione. Eseguire prima la prova 1, che dura meno di un minuto ed è gratuita.
Errore 2: stringere eccessivamente la chiusura per mascherare una guarnizione morta
Una maggiore forza non è meglio. Se la prova 2 mostra che la guarnizione non rimbalza più, una forza maggiore sullo scrocco non fa altro che sollecitare la camma, la porta e il telaio senza ripristinare la tenuta.
Errore 3: non ricontrollare dopo la riparazione
Dopo aver sostituito una chiusura o una guarnizione, eseguire nuovamente tutti e tre i test. Una nuova guarnizione può modificare la forza di chiusura; una nuova chiusura può modificare la compressione. Confermare nuovamente la fessura della porta, il contatto della guarnizione e il percorso della perdita.
Errore 4: saltare la traccia del percorso di perdita
Quando entrambi i componenti sono a posto, la perdita è un problema di percorso o di allineamento. Saltando il test 3, si sostituiscono le parti buone mentre il vero punto di ingresso rimane aperto.
FAQ
Una nuova guarnizione può comunque perdere se la chiusura è allentata?
Sì. Se lo scrocco non fornisce una forza di chiusura sufficiente, anche una guarnizione nuova non può essere compressa a sufficienza per sigillare. Per questo motivo, prima di ordinare una guarnizione, è necessario eseguire il test di spinta della fessura della porta sullo scrocco: se la fessura si chiude quando si spinge la porta a mano, la causa è probabilmente lo scrocco o l'allineamento delle cerniere.
Come posso verificare se la guarnizione è usurata?
Premere delicatamente la guarnizione con un attrezzo smussato o con il pollice, quindi rilasciarla. Una guarnizione sana torna rapidamente in forma. Una guarnizione usurata rimane appiattita, si riprende lentamente o presenta crepe, indurimento o una superficie appiccicosa. Se non si riprende, di solito è necessario sostituirla.
Devo verificare prima la chiusura o la guarnizione?
Eseguite prima il test della chiusura con la prova di spinta della fessura della porta, perché è più veloce, gratuito ed evita l'errore più comune di sostituire una guarnizione mentre il vero problema è la chiusura. Solo dopo aver superato il test della chiusura è necessario controllare il rimbalzo della guarnizione, quindi rintracciare il percorso della perdita.
Cosa succede se sia la chiusura che la guarnizione sono a posto, ma la perdita continua?
In questo caso la perdita è solitamente dovuta a un problema di percorso o di allineamento, non a un componente usurato. Tracciate il percorso della perdita con il gesso o con uno spray leggero e controllate che il lato della cerniera non si sia abbassato: un lato della cerniera abbassato rende irregolare il contatto con la guarnizione anche quando la chiusura e la guarnizione sono buone. In questo caso, la sostituzione dei componenti non arresterà la perdita.
Perché la mia copertura esterna perde solo in caso di forte pioggia?
Le perdite intermittenti di solito derivano da una compressione marginale, da fessure negli angoli o dalla pioggia portata dal vento che trova un punto debole che rimane sigillato in condizioni di esposizione più leggera. Eseguite nuovamente il test della fessura della porta sul lato del chiavistello e controllate gli angoli: una guarnizione completamente morta normalmente perde anche in condizioni di luce, quindi una perdita che si verifica solo in caso di pioggia intensa indica piuttosto una compressione o un allineamento.
Quali informazioni devo inviare prima di ordinare i pezzi di ricambio?
Inviate i risultati delle tre prove sul campo e le foto della chiusura, della guarnizione, del lato cerniera, della fessura della porta e della posizione della perdita. Includete lo spessore della porta, il profilo della guarnizione, l'ambiente operativo, la frequenza di apertura e, soprattutto, se la fessura della porta cambia quando viene spinta a mano. Le prove supportate da test consentono al fornitore di confermare la soluzione invece di tirare a indovinare.
Raccomandazione finale
Non ordinate una guarnizione solo perché all'interno dell'armadio compare dell'acqua. Eseguite i tre test sul campo in ordine: fessura della porta, rimbalzo della guarnizione, percorso della perdita, e leggete la combinazione, non un singolo sintomo. Se la fessura della porta si chiude quando si spinge con la mano, la causa è la compressione della chiusura, la flessione della cerniera o l'allineamento, non il solo materiale della guarnizione. Se la guarnizione non supera il test di rimbalzo e la porta soddisfa già il suo obiettivo di compressione, sostituire la guarnizione con il materiale e il profilo corretti, quindi testare nuovamente la chiusura.
Per i nuovi progetti di involucri, specificare la forza di chiusura della chiusura e l'intervallo di compressione della guarnizione in base al livello di tenuta richiesto, compresi gli eventuali IEC 60529 Grado di protezione IP: la chiusura e la guarnizione non sono parti indipendenti, ma funzionano come un unico sistema di tenuta. Se desiderate un aiuto per individuare una perdita, inviate i risultati dei tre test e le foto della chiusura, della guarnizione, del lato della cerniera e della fessura della porta; HTAN potrà aiutarvi a capire se il passo successivo è la regolazione della chiusura, la sostituzione della guarnizione, la correzione della cerniera o una revisione completa della tenuta.
