Les fuites dans les armoires extérieures sont souvent mal diagnostiquées. Lorsque de l'eau apparaît à l'intérieur d'une armoire électrique, d'une armoire de communication, d'une armoire de batteries, d'un boîtier de commande, d'un boîtier de chargeur de VE ou d'une armoire de raccordement solaire, le joint est généralement le premier responsable. Ce n'est pas toujours le cas. Un joint peut être vieux et encore étanche si le loquet tire la porte fermement et uniformément contre le cadre. Un joint peut également être neuf et continuer à fuir si le loquet n'exerce plus une force de fermeture suffisante.
Ce guide offre aux ingénieurs de maintenance, aux chefs de projet et aux acheteurs de boîtiers un moyen pratique de tester physiquement si une fuite provient d'un loquet desserré ou d'un joint usé - avant de commander des pièces de rechange. Il n'explique pas pourquoi les joints se dégradent avec le temps ; ce mécanisme, ainsi que les intervalles de maintenance et la sévérité de l'environnement, sont traités dans le guide sur les comment les joints d'étanchéité des enceintes extérieures se dégradent avec le temps. Cet article se concentre uniquement sur les tests de terrain qui permettent de distinguer un loquet desserré d'un joint usé.
Réponse rapide
Si la fente de la porte se réduit lorsque vous poussez manuellement la porte vers le cadre, le côté du verrou ou de la charnière n'assure probablement pas une compression suffisante. Si le joint reste aplati après avoir été pressé et ne rebondit pas, le joint lui-même est probablement usé. Dans les deux cas, procédez aux essais dans l'ordre : d'abord la compression du loquet, puis le rebond du joint, et enfin le tracé de la fuite. La seule règle qui s'applique à tout ce qui suit : un loquet mal fixé ne peut pas comprimer même un bon joint, et un joint usé ne peut pas se rétablir même si le loquet est correct.
Test 1 : Entrebâillement de la porte et course de la serrure (test de la serrure)
Avant d'enlever le joint, il faut toujours tester le côté du loquet. Ce test prend moins d'une minute et permet de savoir si le pêne peut encore tirer la porte dans le joint.
Fermez la porte de l'enceinte normalement. Observez l'écart entre la porte et le cadre près du côté du loquet et des coins. Poussez ensuite la porte doucement mais fermement vers le cadre et observez l'écart.
| Action de test | Ce que vous observez | Arrêt de la Cour |
|---|---|---|
| Pousser à la main la porte fermée vers le cadre | L'écart se réduit visiblement | Le loquet ne rentre PAS complètement la porte - soupçonner le loquet ou la charnière, pas le joint |
| Pousser à la main la porte fermée vers le cadre | L'écart ne change pas | La compression de la serrure est suffisante - passer à l'essai des joints |
| Actionner la poignée de verrouillage | La poignée semble lâche, tourne trop ou ne s'arrête jamais fermement. | Le pêne a perdu sa course effective - inspecter la came, la gâche, les fixations |
| Actionner la poignée de verrouillage | La poignée atteint une position fermée ferme et reproductible | La course du loquet est correcte - le problème se situe probablement ailleurs. |
Si la pression manuelle améliore l'étanchéité, ne commandez pas un nouveau joint. Le test a montré que le loquet ne peut pas tirer la porte dans le joint par ses propres moyens. Inspectez la came de la serrure, les fixations, la position de la gâche ou de l'arrêtoir, l'alignement des charnières et l'amplitude de la prise de la serrure. (Pour savoir pourquoi un pêne perd de sa force de fermeture avec le temps - perte de précharge, usure, corrosion - voir la section guide de dégradation des joints; cet article s'en tient à la manière de tester, et non à la raison pour laquelle cela se produit).
Test 2 : Rebond du joint (test du joint)
Ce n'est qu'après l'essai de la serrure que l'on inspecte le joint. Ouvrez la porte et vérifiez la trajectoire complète du joint - côté serrure, côté charnières, coins supérieurs et bord inférieur. Appuyez doucement sur le joint à l'aide d'un outil émoussé ou de votre pouce, puis relâchez-le et observez comment il se rétablit.
| Action de test | Ce que vous observez | Arrêt de la Cour |
|---|---|---|
| Appuyer sur le joint et le relâcher | Il reprend rapidement sa forme | Le rebond du joint est sain - le joint n'est probablement pas en cause. |
| Appuyer sur le joint et le relâcher | Il reste aplati ou se rétablit lentement | Le joint a perdu de son rebond - un remplacement est probablement nécessaire |
| Passer un doigt sur la surface du joint | La surface est fissurée, dure, collante ou se rétracte au niveau des joints. | Le matériau du joint a vieilli - le remplacer et vérifier la compatibilité du matériau. |
| Vérifier la hauteur du joint sur le périmètre | La hauteur est inégale ou comprimée par endroits | Dispositif de compression local - remplacer ; revérifier la pression de verrouillage après le remplacement du dispositif de compression local. |
Si le joint ne rebondit pas, il ne peut plus assurer une étanchéité fiable, même lorsque la serrure fonctionne. Remplacez-le ou recollez-le, mais après avoir posé un nouveau joint, répétez le test 1. Un nouveau joint d'une épaisseur ou d'un profil incorrect peut rendre la porte difficile à fermer ou empêcher une compression uniforme, ce qui produit une nouvelle fuite qui ressemble à un défaut de la serrure.
Test 3 : Traçage du chemin de fuite (localisation du point faible)
Après avoir vérifié la course du pêne et le rebond du joint, recherchez l'endroit où l'eau pénètre réellement. L'objectif n'est pas d'inonder l'armoire, mais de localiser le point faible autour de la trajectoire du joint dans des conditions réalistes. Utilisez une méthode contrôlée : craie à base d'eau le long du chemin de contact du joint, une légère pulvérisation suivie d'une inspection visuelle, des marques d'humidité à l'intérieur du cadre, une inspection de la piste de poussière de l'équipement sec, ou une bande de tissu maintenue autour des interstices suspectés.
Le point d'entrée de la fuite indique le résultat du test auquel il faut se fier. Le tableau ci-dessous met en correspondance le point d'entrée et le test qui devrait le confirmer - non pas pour une théorie de la cause première, mais pour le prochain contrôle physique.
| Point d'entrée de la fuite | À quel test se fier ? | Prochain contrôle physique |
|---|---|---|
| Principalement du côté du loquet | Essai 1 (entrebâillement de la porte / course de la serrure) | Vérifier à nouveau la compression du pêne, la position de la gâche, l'usure du pêne. |
| Du côté de la charnière | Test 1, mais sur la charnière | Vérifier l'abaissement de la porte, le levage jusqu'à la fermeture, l'écart entre le haut et le bas. |
| Sur plusieurs côtés ou sur tout le périmètre | Essai 2 (rebond du joint) | Confirmer le profil, la hauteur et l'uniformité du contact du joint |
| Principalement dans les coins | Test 1 + 2 ensemble | Vérifier l'équerrage de la porte/du cadre et les joints d'étanchéité |
| Uniquement sur le bord inférieur | Visuel / drainage | Vérifier l'eau stagnante, les débris et les voies d'évacuation. |
| Uniquement en cas de pluie poussée par le vent | Essai 1 (compression marginale) | Vérifier à nouveau la compression latérale et angulaire de la serrure |
Évitez les essais à haute pression qui peuvent déformer la porte ou forcer l'eau à pénétrer dans des zones qui ne fuient pas normalement. L'essai doit reproduire des conditions de service réalistes, sans créer de fausses défaillances.
La séquence de terrain en trois étapes
Effectuez les trois tests dans cet ordre lors d'une inspection sur place. L'ordre est important : tester le loquet en premier permet d'éviter l'erreur la plus fréquente et la plus coûteuse, qui consiste à remplacer un joint visible alors que le vrai problème est le loquet.
- Testez d'abord la compression de la serrure. Fermez la porte, vérifiez l'écart du côté de la serrure et poussez vers le cadre. Si l'écart change, la serrure ou la charnière est le principal suspect.
- Tester le rebond du joint en second lieu. Appuyez sur le joint et observez la récupération. S'il reste plat, fissuré ou dur, le joint est le principal suspect.
- Tracer le chemin de la fuite en troisième lieu. Vérifiez si l'eau pénètre du côté de la serrure, du côté des charnières, dans les coins, sur le bord inférieur ou sur tout le périmètre, et comparez avec les résultats du test ci-dessus.
Si les tests pointent vers la serrure et que vous envisagez de changer de type de serrure plutôt que de procéder à un simple ajustement, la comparaison entre la serrure et la serrure peut s'avérer utile. loquet à came vs loquet à compression permet de déterminer si une fermeture de base est suffisante ou si une compression contrôlée du joint est nécessaire. Si la fuite se situe du côté de la charnière, le mécanisme à l'origine de la défaillance du joint due à la charnière est abordé dans le guide du les erreurs de sélection des charnières à l'origine de la défaillance des joints.
Lecture des résultats : Loquet desserré ou joint usé
Une fois les trois tests effectués, le résultat combiné indique généralement clairement une partie. Ce tableau permet de lire le combinaison des résultats des tests plutôt qu'un symptôme unique.
| Essai 1 (entrebâillement de la porte) | Essai 2 (rebond du joint) | Conclusion |
|---|---|---|
| L'espace se referme lorsqu'on le pousse | Le joint rebondit bien | Loose latch / alignment - ajuster ou remplacer le loquet, pas le joint d'étanchéité |
| L'écart reste constant | Le joint reste plat ou se fissure | Joint usé - remplacer le joint, puis refaire le test 1 |
| L'espace se referme lorsqu'on le pousse | Le joint reste plat | Les deux sont usés - réparer d'abord la compression du loquet, puis remplacer le joint. |
| L'écart reste constant | Le joint rebondit bien | Ni l'un ni l'autre - tracer le chemin de la fuite ; suspecter les angles, le drainage ou l'entrée par le vent. |
La quatrième ligne est celle qui échappe le plus souvent aux équipes : lorsque le loquet et le joint sont en bon état, la fuite est généralement due à un problème de trajectoire ou d'alignement, et non à une pièce usée. Dans ce cas, le remplacement des pièces est un gaspillage d'argent et n'arrête pas la fuite.

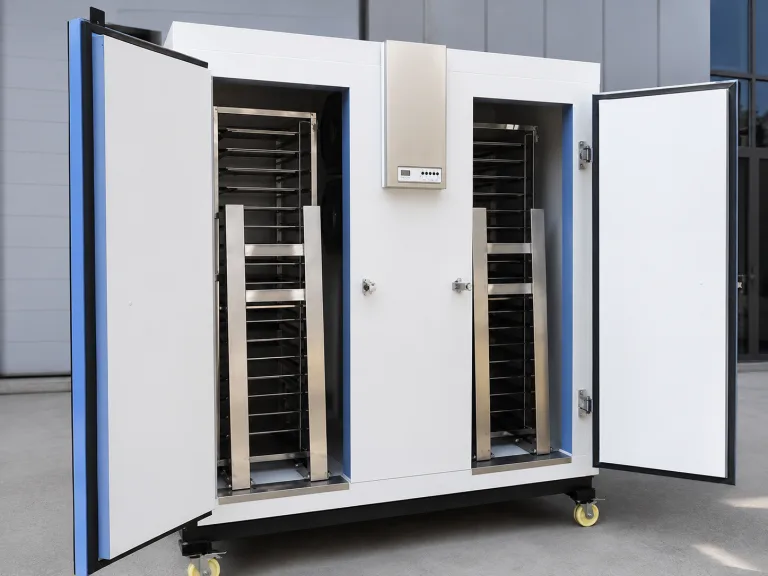

Vérification du côté charnière (souvent confondu avec un défaut de loquet ou de joint)
Certaines fuites passent les tests du loquet et du joint, mais laissent tout de même passer l'eau. La raison en est souvent le côté charnière. Si le côté charnière est tombé ou s'est déplacé, le côté loquet peut encore se fermer alors que le contact avec le joint devient inégal sur la porte - ce qui ressemble à un défaut de loquet ou de joint mais qui est en fait l'alignement de la porte.
Testez le côté charnière, plutôt que d'émettre des théories à ce sujet, en procédant aux vérifications suivantes : la porte doit-elle être soulevée pour se fermer, l'espace est-il plus large en haut qu'en bas, la porte frotte-t-elle le cadre et la compression du joint est-elle inégale d'un bout à l'autre ? Dans l'affirmative, il faut corriger le côté charnière avant d'effectuer d'autres travaux sur la serrure ou le joint. Le mécanisme sous-jacent de l'affaissement des charnières à l'origine de la défaillance du joint est expliqué dans la section guide de défaillance du joint de charnière; La question qui se pose ici est simplement de savoir comment la tester sur le terrain.
Que faut-il envoyer à un fournisseur avant de commander des pièces ?
Ne demandez pas un remplacement en disant seulement “l'armoire fuit” ou “envoyez un nouveau joint”. Envoyez suffisamment de preuves d'essais sur le terrain pour que le fournisseur puisse confirmer si la serrure, le joint, la charnière ou l'alignement est en cause. Les listes ci-dessous sont organisées en fonction de la pièce sur laquelle portent vos tests.
Si le test 1 indique la présence de la serrure
- Photos de la serrure fermée et ouverte, et de la gâche ou du gardien
- Epaisseur de la porte et du cadre
- Type de loquet et course de la poignée ou sensation de fermeture
- Usure visible de la came ou de la gâche
- Si l'entrebâillement de la porte change lorsqu'on la pousse (résultat du test 1)
- Environnement opérationnel, fréquence d'ouverture, exposition à la corrosion ou aux vibrations
Si le test 2 indique la présence d'un joint
- Photos complètes du parcours du joint et gros plans des zones fissurées ou aplaties
- Forme, hauteur et largeur du profil du joint
- Dimensions de la rainure ou du montage, et si la rétention est adhésive ou mécanique
- Matériau, s'il est connu, et exposition à la température, aux UV, aux produits chimiques ou au lavage.
- La fuite suit-elle un côté ou tout le périmètre (résultat du test 3) ?
Si la fuite est due à l'alignement
- Photo de la porte dans son intégralité, avec des gros plans des charnières, de la serrure, de l'espace en haut et en bas.
- La porte doit-elle être soulevée ou poussée pour se fermer ?
- Tout dommage ou déformation du cadre
Une demande claire, étayée par des tests, permet au fournisseur de recommander l'ajustement du loquet, la modification de la plage de préhension du loquet, le remplacement du joint d'étanchéité ou l'inspection de l'alignement en premier lieu - au lieu de deviner. S'il s'agit de changer le loquet d'un couvercle qui vibre ou qui est fréquemment ouvert, le Comparaison entre le loquet à tirage et le loquet à came peut guider le choix du remplacement.
Erreurs courantes sur le terrain
Erreur 1 : Remplacer le joint avant de tester le loquet
Un joint neuf continuera à fuir si le loquet ne peut pas tirer la porte dans le joint. Effectuez d'abord le test 1 - il prend moins d'une minute et est gratuit.
Erreur 2 : Serrer excessivement le loquet pour masquer un joint mort
Une force accrue n'est pas une amélioration. Si l'essai 2 montre que le joint ne rebondit plus, une force de verrouillage supplémentaire ne fait que solliciter la came, la porte et le cadre sans rétablir l'étanchéité.
Erreur 3 : Ne pas vérifier après la réparation
Après le remplacement d'un loquet ou d'un joint, refaites les trois tests. Un nouveau joint peut modifier la force de fermeture ; un nouveau loquet peut modifier la compression. Confirmez à nouveau l'écartement de la porte, le contact du joint et le cheminement de la fuite.
Erreur 4 : Sauter la trace du chemin de fuite
Lorsque les deux pièces sont en bon état, la fuite est due à un problème de trajectoire ou d'alignement. Sauter le test 3 conduit à remplacer des pièces en bon état alors que le véritable point d'entrée reste ouvert.
FAQ
Un nouveau joint peut-il encore fuir si le verrou est desserré ?
Si le loquet n'exerce pas une force de fermeture suffisante, même un joint neuf ne pourra pas être suffisamment comprimé pour assurer l'étanchéité. C'est la raison pour laquelle vous devez effectuer le test de poussée de l'entrebâillement de la porte sur le loquet avant de commander un joint. Si l'entrebâillement se referme lorsque vous poussez la porte à la main, l'alignement du loquet ou des charnières est probablement la cause de ce problème.
Comment vérifier si le joint est usé ?
Appuyez doucement sur le joint à l'aide d'un outil émoussé ou de votre pouce, puis relâchez-le. Un joint sain reprend rapidement sa forme. Un joint usé reste aplati, reprend lentement sa forme ou présente des fissures, un durcissement ou une surface collante. S'il ne rebondit pas, il faut généralement le remplacer.
Dois-je d'abord tester le loquet ou le joint ?
Testez d'abord la serrure à l'aide du test de poussée de l'entrebâillement de la porte, parce qu'il est plus rapide, gratuit et qu'il permet d'éviter l'erreur la plus fréquente qui consiste à remplacer un joint alors que la serrure est le véritable problème. Ce n'est qu'une fois le test de la serrure réussi qu'il convient d'inspecter le rebond du joint, puis de tracer le chemin de la fuite.
Que se passe-t-il si le loquet et le joint sont tous deux en bon état mais qu'il y a toujours une fuite ?
Dans ce cas, la fuite est généralement due à un problème de trajectoire ou d'alignement, et non à une pièce usée. Tracez le chemin de la fuite à l'aide d'une craie ou d'un léger spray, et vérifiez l'affaissement du côté de la charnière - un côté de charnière affaissé rend le contact avec le joint inégal, même si la serrure et le joint sont en bon état. Dans ce cas, le remplacement des pièces n'arrêtera pas la fuite.
Pourquoi mon enceinte extérieure ne fuit-elle qu'en cas de forte pluie ?
Les fuites intermittentes sont généralement dues à une compression marginale, à des espaces dans les coins ou à la pluie poussée par le vent qui trouve un point faible qui reste scellé dans des conditions plus légères. Refaites le test de l'entrebâillement de la porte du côté de la serrure et vérifiez les angles. Un joint complètement défectueux devrait normalement fuir même dans des conditions légères, de sorte qu'une fuite uniquement en cas de forte pluie indique plutôt une compression ou un alignement.
Quelles informations dois-je envoyer avant de commander des pièces de rechange ?
Envoyez les résultats de vos trois essais sur le terrain, ainsi que des photos de la serrure, du joint, du côté des charnières, de l'espace entre les portes et de l'emplacement de la fuite. Indiquez l'épaisseur de la porte, le profil du joint, l'environnement de fonctionnement, la fréquence d'ouverture et, surtout, si l'écartement de la porte change lorsqu'on la pousse à la main. Les preuves fournies par les tests permettent au fournisseur de confirmer la solution au lieu de la deviner.
Recommandation finale
Ne commandez pas un joint simplement parce que de l'eau apparaît à l'intérieur de l'armoire. Effectuez les trois essais sur le terrain dans l'ordre - entrebâillement de la porte, rebond du joint, cheminement de la fuite - et lisez la combinaison, et non un seul symptôme. Si l'entrebâillement de la porte se referme lorsqu'on le pousse à la main, la cause en est la compression de la serrure, l'affaissement des charnières ou l'alignement, et non le matériau du joint seul. Si le joint échoue au test de rebond et que la porte atteint déjà son objectif de compression, remplacez le joint par un matériau et un profil corrects, puis testez à nouveau la serrure.
Pour les nouvelles conceptions de boîtiers, spécifier la force de fermeture du loquet et la plage de compression du joint en fonction du niveau d'étanchéité requis, y compris les éléments suivants IEC 60529 Indice IP - un loquet et un joint ne sont pas des pièces indépendantes ; ils fonctionnent comme un seul système d'étanchéité. Si vous souhaitez obtenir de l'aide pour détecter une fuite, envoyez les résultats de vos trois tests ainsi que des photos de la serrure, du joint, du côté des charnières et de l'espace entre les portes. HTAN pourra vous aider à déterminer si l'étape suivante consiste à ajuster la serrure, à remplacer le joint, à corriger les charnières ou à procéder à un examen complet de l'étanchéité.
