Quando si apre il coperchio di un apparecchio e lo si lascia andare, dove dovrebbe fermarsi? È questa la vera differenza tra un fermo per coperchio a arresto libero e uno ad angolo fisso. Un fermo per coperchio a arresto libero mantiene il coperchio in qualsiasi angolazione lo si lasci, in qualsiasi punto della sua corsa. Un fermo per coperchio ad angolo fisso, invece, mantiene il coperchio in una o più posizioni preimpostate, arrestandolo ogni volta a un angolo di apertura definito.
Entrambi i tipi impediscono alla copertura di cadere, ma risolvono problemi diversi. Il sistema a arresto libero offre all’operatore flessibilità quando l’angolo di lavoro varia da un’operazione all’altra. Il sistema ad angolo fisso garantisce all’attrezzatura una posizione di apertura ripetibile quando, per motivi di sicurezza, spazio libero o flusso di lavoro, è necessario che la copertura si fermi ogni volta nella stessa posizione.
Questa guida mette a confronto i sistemi di bloccaggio a arresto libero e ad angolo fisso per i coperchi delle apparecchiature in termini di posizione di bloccaggio, ripetibilità, spazio libero di sicurezza, flusso di lavoro dell’operatore e ambiti di applicazione più indicati per ciascun tipo. Si concentra sul punto in cui il coperchio rimane bloccato, non sul meccanismo utilizzato per il bloccaggio. La scelta tra meccanismi di bloccaggio a frizione, a molla-ammortizzatore o di altro tipo è una decisione a sé stante.
Domanda fondamentale
La copertura dovrebbe rimanere dove la si lascia, oppure in una posizione fissa?

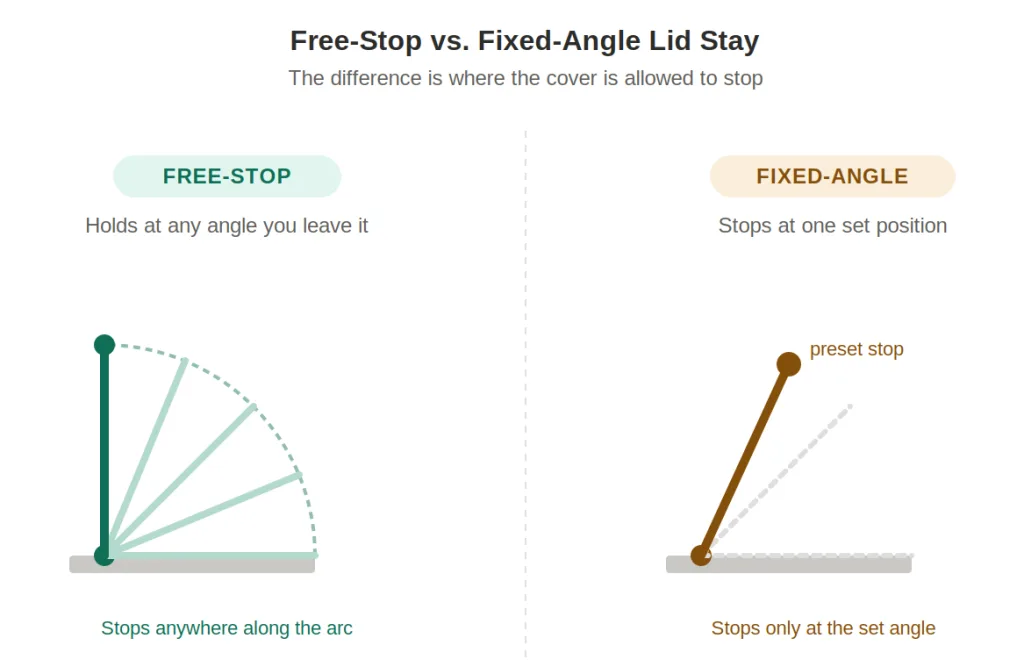

Differenza principale
A arresto libero = si blocca a qualsiasi angolo. Ad angolo fisso = si blocca in posizioni prestabilite.
Prossimo passo
Stabilire se l'operatore necessiti di un posizionamento libero o di un angolo di apertura ripetibile.
Punti di forza
- Un fermo per il coperchio a regolazione continua mantiene il coperchio in qualsiasi angolazione lungo la sua corsa, garantendo all’operatore la massima flessibilità di posizionamento.
- Un fermo per coperchio ad angolo fisso mantiene il coperchio in una o più posizioni preimpostate, garantendo un angolo di apertura costante e ripetibile.
- Scegli la funzione "free-stop" quando è necessario che il coperchio rimanga in posizione con angolazioni diverse durante l'esecuzione di un'operazione.
- Scegliere l'angolo fisso nei casi in cui una posizione di apertura definita sia importante per motivi di sicurezza, spazio libero o ripetibilità del flusso di lavoro.
- Questa decisione riguarda il punto in cui viene fissato il coperchio. Il meccanismo di fissaggio e le dimensioni devono comunque essere specificati separatamente.
Risposta rapida: Free-Stop o angolo fisso?
| Se la copertina… | Una scelta migliore | Perché |
|---|---|---|
| Deve poter essere appoggiato in diverse posizioni | Fermacoperchio a arresto libero | Si blocca in qualsiasi punto lungo la sua corsa |
| Deve aprirsi sempre con la stessa angolazione | Fermacoperchio ad angolo fisso | Si ferma in una posizione predefinita |
| Viene regolato spesso durante lo svolgimento di un’attività | Fermacoperchio a arresto libero | Riposizionare liberamente senza un fermo prestabilito |
| È necessario un angolo di sfioro sicuro e garantito | Fermacoperchio ad angolo fisso | Arresto ripetibile e posizione prevedibile |
| Viene utilizzato da molti operatori allo stesso modo | Fermacoperchio ad angolo fisso | Apertura sempre uniforme |
Un fermo per coperchio a fermata libera è la soluzione ideale quando l'operatore deve mantenere il coperchio in diverse angolazioni durante l'esecuzione di un'operazione. Un fermo per coperchio ad angolo fisso è la soluzione ideale quando il coperchio deve fermarsi a un angolo di apertura prestabilito per motivi di sicurezza, spazio libero o ripetibilità del flusso di lavoro.
In breve, i fermi per coperchi a regolazione libera sono la scelta migliore quando la flessibilità è fondamentale. I fermi per coperchi ad angolo fisso sono la scelta migliore quando la costanza è fondamentale. Di solito è il modo in cui il coperchio viene effettivamente utilizzato — regolato liberamente o aperto sempre allo stesso modo — a determinare la scelta.
Limiti della selezione: cosa stabilisce e cosa non stabilisce questo articolo
Questo articolo aiuta a stabilire il tipo di posizionamento: se il coperchio debba rimanere in qualsiasi posizione o fermarsi ad angoli prestabiliti. Di per sé, non definisce le specifiche complete del fermo del coperchio. La scelta finale dipende comunque dal peso del coperchio, dalle sue dimensioni, dalla posizione della cerniera, dall’angolo di apertura, dallo spazio di montaggio, dal materiale, dalla finitura e dal meccanismo di fissaggio.
Questa distinzione è importante perché “arresto libero” e “attrito” non sono la stessa cosa. Il termine “arresto libero” indica il punto in cui il coperchio si blocca. L’attrito, il sistema molla-ammortizzatore o altri meccanismi interni descrivono invece il modo in cui il coperchio viene trattenuto o controllato. Una specifica completa conferma sia il comportamento in termini di posizione sia il meccanismo.
Nota di selezione: Non basare la scelta esclusivamente sulle diciture “free-stop” o “fixed-angle”. Verifica innanzitutto come viene utilizzato il coperchio, dove deve arrestarsi e se la posizione di apertura deve essere flessibile o ripetibile. Scegli quindi il meccanismo di fissaggio e adatta le dimensioni del supporto al coperchio effettivo.
Cosa caratterizza ciascun tipo
Fermacoperchio a arresto libero
Un sistema di bloccaggio del coperchio a fermata libera mantiene il coperchio nella posizione in cui viene lasciato, a qualsiasi angolazione lungo la sua corsa. Non sono previsti fermi preimpostati. L'operatore può posizionare il coperchio a una determinata angolazione per l'ispezione, spostarlo più in alto per la sostituzione di un componente e lasciarlo nuovamente parzialmente aperto se l'operazione cambia.
Fermacoperchio ad angolo fisso
Un fermo per coperchio ad angolo fisso mantiene il coperchio in una o più posizioni prestabilite. Anziché rimanere libero di posizionarsi ovunque, il coperchio si arresta a un angolo di apertura prestabilito. Ciò rende prevedibile la posizione di apertura, il che risulta utile quando il coperchio deve lasciare spazio libero alle parti circostanti, evitare un movimento eccessivo o essere utilizzato allo stesso modo da operatori diversi.
Entrambe le tipologie possono essere realizzate utilizzando diversi meccanismi di fissaggio. La scelta tra sistema a frizione o sistema a molla-ammortizzatore viene trattata nel confronto tra meccanismi di chiusura con attrito rispetto a quelli con molla-ammortizzatore.
La regola pratica: decidere in base al comportamento dell'operatore
Il modo più veloce per scegliere tra fermo libero e angolo fisso è osservare come viene utilizzato il coperchio. Se l’operatore modifica l’angolo di apertura durante l’operazione — ad esempio per raggiungere componenti diversi, ridurre l’abbagliamento, instradare un cavo o lavorare da posizioni diverse — un fermo del coperchio a fermo libero offre la flessibilità necessaria. Il coperchio può essere posizionato dove l’operazione lo richiede, non dove il progettista dell’hardware ha ipotizzato che dovesse fermarsi.
Se il coperchio viene aperto sempre nello stesso modo, soprattutto da più operatori, un fermo per coperchio ad angolo fisso risulta solitamente più affidabile. Il coperchio si ferma all’angolo previsto, garantisce ogni volta lo stesso spazio libero e riduce le variazioni tra gli utenti. In altre parole, scegliete il fermo libero quando è l’operazione a determinare l’angolo e scegliete l’angolo fisso quando è il processo a dover controllare l’angolo.
Flessibilità contro ripetibilità: la differenza fondamentale
Il compromesso fondamentale è quello tra flessibilità e ripetibilità. Un fermo per coperchio a arresto libero garantisce flessibilità: l’operatore decide dove posizionare il coperchio e può modificarne la posizione a piacimento. Ciò risulta ideale quando l’angolo di apertura corretto dipende dall’attività da svolgere — raggiungere componenti diversi, lavorare a diverse altezze o lasciare un’apertura appena sufficiente per il flusso d’aria, l’ispezione o il passaggio dei cavi.
Un fermo del coperchio ad angolo fisso garantisce la ripetibilità: il coperchio si apre ogni volta allo stesso angolo prestabilito, indipendentemente da chi lo apra. Ciò è importante quando una posizione costante è fondamentale per la sicurezza o il flusso di lavoro: un angolo di apertura noto, una posizione di manutenzione prevedibile o un fermo che impedisce al coperchio di sbattere contro una parete, una protezione, un cavo o un componente in movimento nelle vicinanze.
Spazio libero di sicurezza e flusso di lavoro ripetibile
Un fermo ad angolo fisso è utile quando la posizione aperta fa parte integrante del progetto dell’apparecchiatura. L’angolo prestabilito consente di mantenere il coperchio lontano dalle parti in movimento, impedisce che ostacoli la visuale dell’operatore, evita il contatto con protezioni o pareti vicine e garantisce uno spazio di accesso ben definito per la manutenzione. Non si tratta principalmente di una questione di praticità, ma di rendere prevedibile la posizione aperta.
Ad esempio, una protezione di macchina potrebbe dover arrestarsi prima di raggiungere un gruppo in movimento. Un coperchio di manutenzione potrebbe dover aprirsi abbastanza da consentire a un tecnico di rimuovere un componente, ma non al punto da urtare una parete o una passerella portacavi. Un fermo per coperchio ad angolo fisso può garantire che tale posizione di apertura sia sempre la stessa.
I modelli con arresti regolabili sono più indicati quando la posizione di lavoro sicura varia a seconda dell’attività da svolgere. Un tecnico potrebbe aver bisogno che il coperchio sia parzialmente aperto per l’ispezione, più sollevato per la sostituzione di un componente e nuovamente abbassato quando cavi o puntali di prova passano attraverso l’apertura. In tal caso, l’utilizzo di un unico arresto fisso può rendere il lavoro scomodo. La scelta più sicura è quella che si adatta all’effettivo andamento del lavoro.
Un unico punto di arresto fisso contro più posizioni fisse
"Angolo fisso" non significa sempre e solo un unico punto di arresto. Alcuni supporti per coperchi sono progettati per una sola posizione di apertura definita, mentre altri offrono diverse posizioni preimpostate. Un unico punto di arresto fisso è la soluzione migliore quando il coperchio deve aprirsi sempre con un angolo prestabilito, come nel caso di un coperchio di manutenzione che deve lasciare libero il percorso di un utensile o di una protezione che non deve oscillare oltre un limite di sicurezza.
Le posizioni fisse multiple sono utili quando l'attrezzatura richiede alcuni angoli prestabiliti, ma non un posizionamento completamente libero. Ad esempio, un angolo potrebbe essere sufficiente per l'ispezione, mentre per gli interventi di sostituzione potrebbe essere necessario un angolo più ampio. Ciò garantisce una maggiore flessibilità rispetto a un unico fermo, pur mantenendo la ripetibilità di ciascuna posizione.
La differenza fondamentale sta nel fatto che un fermo multiposizione ad angolo fisso si arresta comunque solo in posizioni definite. Un fermo a arresto libero, al contrario, può fermarsi in qualsiasi punto lungo la sua corsa. Se all’operatore servono solo due o tre posizioni note, l’uso di più arresti fissi può risultare più prevedibile rispetto al comportamento di un fermo a arresto libero completo.
Dove si inserisce ogni tipo

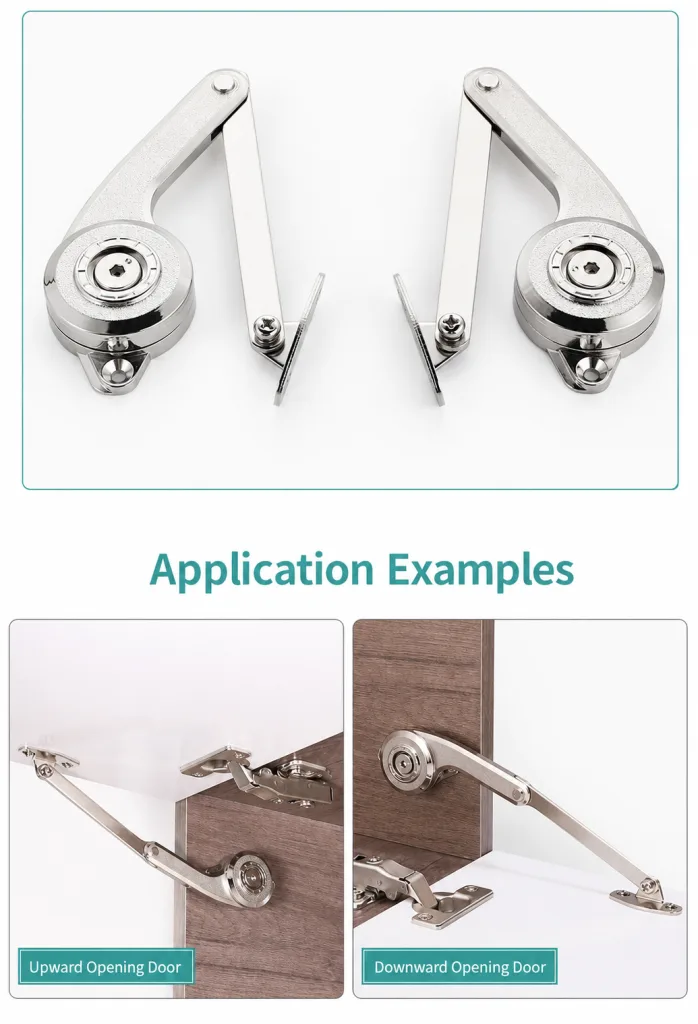

I sistemi di fissaggio del coperchio con arresto libero sono ideali per attrezzature in cui le esigenze di accesso variano. Su un coperchio della macchina che viene aperto con angoli diversi a seconda del lavoro da svolgere, o su un coperchio che un tecnico riposiziona durante il lavoro, la possibilità di fissarlo in qualsiasi punto rappresenta un vantaggio pratico. Ovunque l’angolo di apertura “giusto” cambi da un utilizzo all’altro, il sistema di arresto libero è la soluzione ideale.
I fermi per coperchi ad angolo fisso sono ideali per le apparecchiature in cui è fondamentale mantenere una posizione di apertura costante. I coperchi che devono aprirsi fino a garantire una distanza di sicurezza, gli involucri utilizzati da più operatori che devono aprirli tutti allo stesso modo, o i coperchi in cui un angolo definito mantiene il coperchio lontano da pericoli, traggono tutti vantaggio da un fermo riproducibile.
A prescindere dal tipo scelto, il supporto deve comunque essere dimensionato in base al peso e alla geometria del coperchio. La gamma più ampia di supporti per coperchi è illustrata nel guida completa ai fermi per coperchi, mentre le opzioni relative alla corsa di apertura e allo spazio occupato da chiuso sono illustrate nella guida a molla telescopica contro molla a doppia articolazione.
Errori comuni nella scelta del tipo di posizionamento
Il primo errore è scegliere il fermo libero solo perché sembra più flessibile. Il posizionamento libero è utile, ma dipende anche dal fatto che il supporto sia dimensionato correttamente e che l’operatore posizioni il coperchio in una posizione sicura. Se ogni utente dovesse aprire il coperchio fino alla stessa distanza, un fermo fisso ripetibile potrebbe risultare più sicuro rispetto alla piena flessibilità.
Il secondo errore consiste nello scegliere un angolo fisso senza verificare l’effettiva attività di lavoro. Un angolo preimpostato che appare corretto su un disegno potrebbe non garantire spazio sufficiente per le mani, per l’utensile, per la visibilità o per l’accesso ai componenti nell’attrezzatura reale. Prima di specificare un fermo fisso, verificare l’angolo di apertura in relazione al componente più grande che deve essere raggiunto e allo spazio intorno al coperchio.
Il terzo errore consiste nel considerare il tipo di posizionamento come l’unica specifica. Le definizioni “fermo libero” o “angolo fisso” descrivono solo la posizione in cui il coperchio rimane bloccato. Il meccanismo di bloccaggio, la portata, l’angolo di apertura, i punti di montaggio, il materiale e l’ambiente di utilizzo devono comunque essere selezionati separatamente. Una richiesta completa dovrebbe includere sia il comportamento di arresto desiderato sia il peso, le dimensioni e la corsa del coperchio.
Come decidere
Inizia dall'analisi dell'uso che se ne fa della copertura, poi valuta la sicurezza e la coerenza:
| Domanda | Indica… |
|---|---|
| Il coperchio deve poggiare su angoli diversi? | Fermacoperchio a arresto libero |
| Deve aprirsi sempre con la stessa angolazione? | Fermacoperchio ad angolo fisso |
| Viene riposizionato spesso durante l'esecuzione di un'attività? | Fermacoperchio a arresto libero |
| Un angolo di sfioro garantito è un requisito di sicurezza? | Fermacoperchio ad angolo fisso |
| Molti operatori lo utilizzano allo stesso modo? | Fermacoperchio ad angolo fisso |
| Per risolvere il problema bastano solo due o tre angoli noti? | Supporto multiposizione ad angolo fisso |
| L'attività varia in modo imprevedibile a seconda dell'utilizzo? | Fermacoperchio a arresto libero |
La scelta dipende dal fatto che per la copertura sia più vantaggioso poter essere posizionata in qualsiasi punto oppure in una posizione fissa e ripetibile. Una volta stabilito questo, per completare le specifiche occorre ancora scegliere il meccanismo di fissaggio e le dimensioni adeguate al peso della copertura.
Cosa inviare prima di chiedere una raccomandazione
Per scegliere il tipo di posizionamento corretto, un fornitore non può limitarsi alle sole diciture “free-stop” o “fixed-angle”. Indicare il peso e le dimensioni del coperchio, la posizione della cerniera, l’angolo o gli angoli di apertura desiderati, la frequenza di apertura del coperchio, se l’apparecchiatura viene utilizzata da più operatori e se il coperchio deve evitare di urtare pareti, protezioni, cavi o parti in movimento nelle vicinanze. È utile anche una foto o un disegno dell’involucro.
Per un dispositivo di arresto ad angolo fisso, indicare l'angolo di arresto richiesto o lo spazio libero che tale angolo deve garantire. Per un dispositivo di arresto a posizione libera, descrivere l'intervallo di posizioni di cui l'operatore ha bisogno durante l'esecuzione dell'attività. Ciò consente al produttore di verificare sia il comportamento di posizionamento che la capacità di tenuta, anziché basarsi esclusivamente sulle dimensioni del coperchio.
FAQ
Qual è la differenza tra un fermo per coperchio a fermata libera e uno ad angolo fisso?
Un fermo per coperchio a posizionamento libero mantiene il coperchio in qualsiasi angolazione lungo la sua corsa, consentendo all’operatore di lasciarlo nella posizione richiesta dall’operazione. Un fermo per coperchio ad angolo fisso mantiene il coperchio in una o più posizioni preimpostate, arrestandolo ogni volta a un angolo di apertura definito. La differenza fondamentale sta tra il posizionamento libero e un angolo di apertura costante e ripetibile.
Quando è opportuno utilizzare un fermo per coperchio a arresto libero?
Utilizzare un fermo per coperchio a regolazione continua quando il coperchio deve essere posizionato a diverse angolazioni a seconda dell’attività da svolgere, oppure quando viene riposizionato frequentemente durante il lavoro. Poiché si blocca in qualsiasi punto della sua corsa, consente all’operatore di regolare l’altezza di apertura. Questa flessibilità è ideale per i coperchi delle macchine e delle attrezzature in cui l’angolazione corretta varia da un utilizzo all’altro.
Quando è preferibile optare per un fermo del coperchio ad angolo fisso?
Un fermo per coperchio ad angolo fisso rappresenta la scelta migliore quando il coperchio deve aprirsi ogni volta nella stessa posizione — per garantire uno spazio libero di sicurezza, per mantenere il coperchio lontano dalle parti in movimento o affinché tutti gli operatori lo aprano allo stesso modo. Il fermo ripetibile rende l'apertura prevedibile, favorendo la sicurezza e un flusso di lavoro costante nei casi in cui un angolo definito sia più importante del posizionamento libero.
Un fermo per coperchio a arresto libero è la stessa cosa di un fermo per coperchio a frizione?
Non esattamente. Il termine “free-stop” si riferisce al punto in cui il coperchio si blocca: a qualsiasi angolazione lungo la sua corsa. L’attrito si riferisce invece a uno dei possibili meccanismi in grado di determinare tale comportamento di bloccaggio. Spesso si ottiene un fermo del coperchio “free-stop” proprio tramite l’attrito, ma i due termini rispondono a domande diverse: il “free-stop” riguarda la flessibilità di posizionamento, mentre il confronto tra attrito e molla-ammortizzatore riguarda il meccanismo di bloccaggio.
Un coperchio ad angolo fisso può assumere più di una posizione?
Sì. Un fermo per coperchio ad angolo fisso può essere progettato con un unico fermo preimpostato o con diverse posizioni definite, a seconda dell’applicazione. La sua caratteristica distintiva è che il coperchio si ferma ad angoli prestabiliti anziché rimanere libero di posizionarsi ovunque. La presenza di più posizioni fisse offre una certa flessibilità, garantendo al contempo la ripetibilità di ciascuna posizione; ciò può essere particolarmente indicato per apparecchiature che richiedono alcuni angoli di apertura prestabiliti anziché un posizionamento completamente libero.
Il tipo di posizionamento sostituisce le dimensioni del fermo del coperchio?
No. I termini “a arresto libero” e “ad angolo fisso” descrivono la posizione in cui il coperchio si blocca, non se il fermo sia sufficientemente resistente per il coperchio stesso. Il fermo del coperchio deve comunque essere dimensionato in base al peso del coperchio, alla sua geometria, all’angolo di apertura e ai punti di fissaggio. Un supporto a arresto libero sottodimensionato potrebbe scivolare, mentre un supporto ad angolo fisso non adeguatamente abbinato potrebbe non trattenere il coperchio in modo sicuro nella posizione prevista.
Linea di fondo
La scelta tra fermo a posizione libera e fermo ad angolo fisso si riduce a una questione di flessibilità contro ripetibilità. Scegliete un fermo per coperchio a posizione libera quando il coperchio deve fermarsi a diverse angolazioni e l’operatore deve controllare il punto in cui si blocca. Scegliete un fermo per coperchio ad angolo fisso quando il coperchio deve aprirsi in una posizione costante e ripetibile per motivi di sicurezza, spazio libero o flusso di lavoro. Decidete in base all’uso effettivo del coperchio, ricordate che il meccanismo di bloccaggio e le dimensioni sono scelte distinte e che il tipo giusto è solitamente evidente.
Nota di selezione: I termini “fermo libero” e “angolo fisso” descrivono la posizione di arresto del coperchio, che è indipendente dal meccanismo di bloccaggio e dalle dimensioni. Una specifica completa conferma tutti e tre gli elementi: il tipo di posizione di arresto, il meccanismo e le dimensioni adeguate al peso del coperchio e alla corsa.
Se ci indicate come verrà utilizzata la copertura, l’angolo o gli angoli di apertura richiesti, nonché il peso e le dimensioni, HTAN potrà consigliarvi un fermo per coperchio a posizione libera o ad angolo fisso adatto alle vostre esigenze, compresi modelli con posizionamento a posizione libera e posizioni di arresto personalizzate. In qualità di produttori, offriamo fermi OEM, materiali e finiture, con campioni per verificare l’adattabilità. Sfoglia la intervallo di apertura del coperchio, oppure inviaci i dettagli della tua copertina per ricevere un consiglio.
