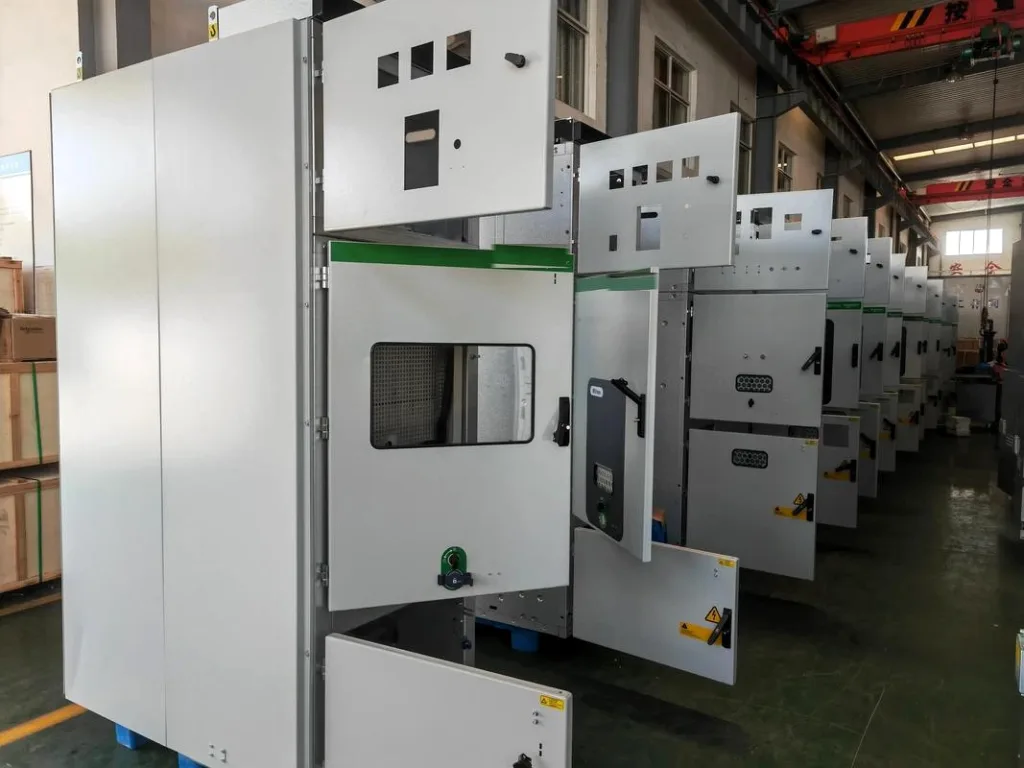

Le cerniere industriali per ante di armadi possono essere tecnicamente valide e tuttavia determinare un montaggio inadeguato dell'anta. Una cerniera può risultare conforme al disegno, sostenere il peso previsto della porta in un dispositivo di prova del fornitore e ruotare agevolmente da sola, mentre il mobile finito presenta un abbassamento sul lato della chiusura, un inceppamento o una distorsione locale della lamiera. La domanda che solitamente viene tralasciata non è “La cerniera è abbastanza resistente?”, ma “Su quale struttura è effettivamente montata la cerniera?”.”
Nel caso di un'anta di armadio con cerniera laterale verticale, la cerniera costituisce un anello di una catena strutturale. Il rivestimento dell’anta, i risvolti sagomati, gli elementi di irrigidimento, i dispositivi di fissaggio o le saldature, le ali della cerniera, l’asse del perno e la flangia del telaio contribuiscono tutti al percorso del carico. Se una zona di fissaggio si sposta, l’asse della cerniera si sposta con essa. Una cerniera dall’aspetto più robusto non può compensare la mancanza di rigidità che l’armadio non ha mai garantito.
Questa pagina è dedicata a tale interfaccia. Utilizzala per definire la struttura di montaggio della porta e del telaio, stabilire un asse della cerniera, posizionare le cerniere nelle aree supportate e preparare un disegno del mobile che possa essere verificato rispetto a un modello reale di cerniera. La selezione generale del meccanismo va effettuata nella Guida alla scelta delle cerniere industriali; questa pagina inizia quando il progetto si è già trasformato in un problema legato alle ante verticali dell'armadio.
Il bordo della porta è un elemento strutturale
L'anta di un mobile non dovrebbe essere ridotta alle sole dimensioni di altezza, larghezza e peso del pannello nudo. Il bordo sul lato della cerniera può presentarsi come un risvolto piegato, una scanalatura, un orlo, un telaio saldato, una staffa interna o una combinazione di queste caratteristiche. Gli accessori montati sull'anta possono modificare sia la massa complessiva dell'insieme sia la distribuzione della rigidità.
Una finestra, un'interfaccia uomo-macchina (HMI), una ventola di raffreddamento, una maniglia, un'asta di bloccaggio, un pannello isolante, un portacavi o una staffa interna possono spostare il baricentro dell'insieme lontano dalla linea della cerniera. Le stesse aggiunte possono rendere una parte della porta più rigida, lasciando invece il punto di fissaggio della cerniera su una flangia relativamente flessibile. La porta risultante non si comporta come la lamiera piana mostrata in uno dei primi disegni concettuali.
Anche il lato del telaio merita lo stesso trattamento. Una cerniera fissata accanto a un angolo sagomato può trasferire la forza di reazione a un giunto relativamente rigido. Se si ripropone lo stesso schema di fori su un ritorno stretto e non supportato, la flangia locale potrebbe torcersi prima che il corpo della cerniera raggiunga il proprio limite meccanico.
I ritorni a forma modificano la rigidità del bordo
Una flangia di ritorno non è solo un punto comodo in cui praticare fori. La sua profondità, la direzione della piegatura e il collegamento con il resto della porta determinano il modo in cui la reazione della cerniera si trasmette al pannello. Una flangia di ritorno corta può comportarsi quasi come una linguetta non sostenuta. Una flangia di ritorno più profonda, collegata a una seconda piegatura o a un canale interno, può creare un bordo molto più rigido. Due ante con le stesse dimensioni esterne e lo stesso spessore della lamiera possono quindi richiedere dettagli di montaggio delle cerniere diversi.
Anche i ritagli angolari meritano attenzione. Se la cerniera si trova in prossimità di un’incavo, di un’apertura di ventilazione, di una giuntura o dell’estremità di un profilo di rinforzo, la sezione in quel punto può perdere rigidità proprio dove l’anta cerca di trasferire il carico. L’ingombro del prodotto potrebbe comunque essere adeguato, ma quello strutturale potrebbe non esserlo.
Quando è presente un rinforzo, indicare dove inizia e dove finisce effettivamente. Un disegno che riporti la dicitura “porta rinforzata” senza specificare la posizione del rinforzo rispetto ai fori delle cerniere lascia indefinita la parte più importante dell’interfaccia.

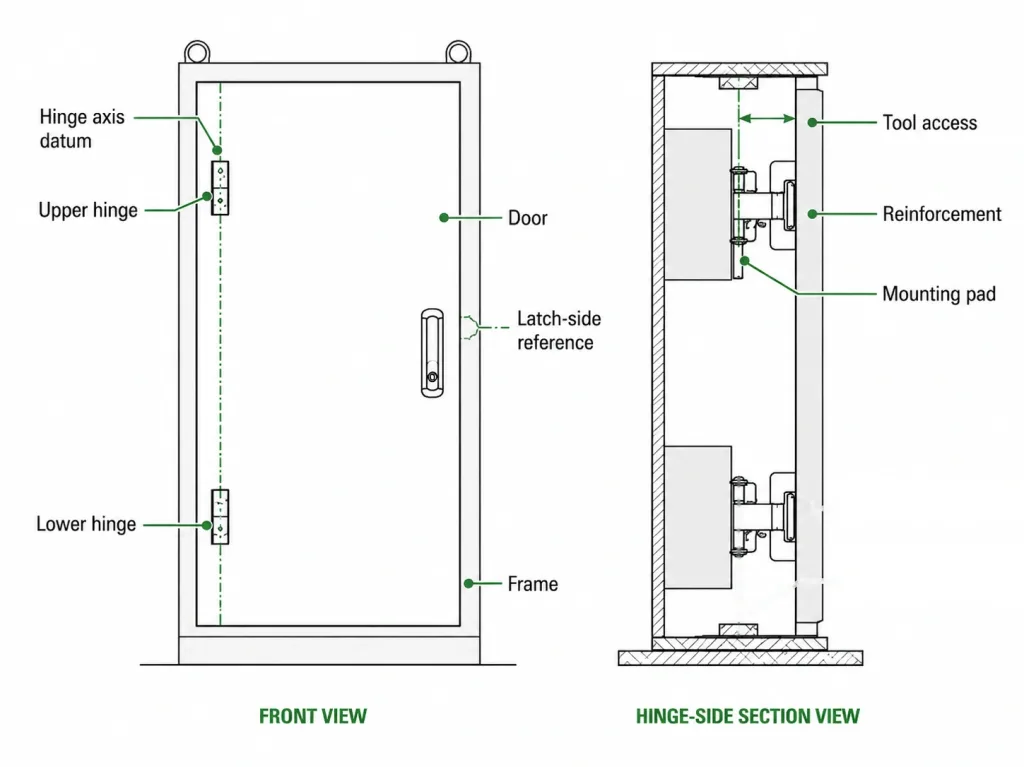

Primo disegno utile: Realizzare una sezione sul lato delle cerniere attraverso la porta chiusa e il telaio. Indicare le piegature effettive, i risvolti, i rinforzi locali e gli accessi per il montaggio. Una vista frontale può mostrare la posizione della cerniera. La sezione mostra ciò che la sostiene effettivamente.
Cerniere per ante di armadi industriali e superfici di montaggio
L'anta lato porta e quella lato telaio non vengono montate su un “mobile” astratto. Ciascuna di esse poggia su una superficie specifica con uno spessore, una geometria di curvatura, condizioni di accesso e rigidità ben definiti. Queste due superfici devono essere identificate prima di approvare lo schema di foratura.
Interfaccia sul lato della porta
La superficie di fissaggio sul lato della porta può essere costituita da una lamiera piana, da un risvolto piegato, da un profilo di rinforzo, da una lamiera localmente rinforzata o da una staffa dedicata. La questione pratica è se quella zona rimanga stabile quando la porta è aperta e quando un operatore spinge o tira il bordo del chiavistello.
Una cerniera larga non risolve automaticamente il problema dei pannelli sottili. Se il pannello sottostante si incurva quando si serrano gli elementi di fissaggio, la superficie di montaggio è già cambiata prima ancora che il mobile entri in servizio. Se la cerniera attraversa una curva o una superficie irregolare, il carico di serraggio potrebbe concentrarsi solo su una parte dell’area di appoggio. La cerniera può essere rigida, ma il substrato può comunque muoversi.
Interfaccia sul lato del telaio
Il lato del telaio deve sostenere la metà opposta dello stesso percorso di carico. Verificare se la flangia sia fissata a un angolo o a un rinforzo, se sia raggiungibile un dado o una piastra di supporto e se la superficie di montaggio rimarrà piana dopo la saldatura o il rivestimento. Un foro filettato in materiale sottile può posizionare con precisione una lamella sullo schermo, ma offre scarsa resistenza alla deformazione locale nell’armadio finito.
In questa revisione occorre considerare l'accessibilità degli utensili. Una configurazione dei fori che può essere realizzata non è necessariamente una configurazione che consente il montaggio una volta installate guide, canaline per cavi o altri componenti dell'armadio. Se non è possibile raggiungere il dispositivo di fissaggio posteriore, è necessario modificare il metodo di fissaggio prima di approvare il modello di cerniera.
La lama necessita di un appoggio piano e stabile
L'anta incernierata deve appoggiarsi alla superficie di montaggio prevista senza oscillare a causa di pieghe, cordoni di saldatura, giunti in rilievo o bordi deformati. Se è il serraggio della ferramenta a mantenere l'anta in posizione piana, significa che il giunto utilizza il precarico dei dispositivi di fissaggio per correggere la geometria del mobile. Ciò può nascondere un problema di accoppiamento durante il montaggio, che riemergerà in seguito quando la lamiera si allenta o l'anta inizia a essere aperta e chiusa ripetutamente.
La stessa cautela va osservata anche nel caso di elementi di fissaggio a testa svasata. La testa della vite può infatti incastrarsi perfettamente nell’anta, mentre il substrato sottostante alla cerniera è ancora troppo sottile o troppo flessibile per sostenere il piano di montaggio. Questo tipo di elemento di fissaggio non deve essere confuso con una soluzione strutturale.
Quando una cerniera è posizionata vicino al bordo o a una piega della lamiera, assicurarsi che il materiale circostante lasci spazio sufficiente affinché il giunto si sviluppi senza strappi, arricciature o interferenze con il risvolto sagomato. Il limite esatto dipende dal materiale, dallo spessore, dal tipo di foro e dal metodo di fissaggio; pertanto, dovrebbe essere ricavato dal disegno di progetto o dalle specifiche del fornitore, piuttosto che da una regola generica sulla distanza dal bordo applicata in modo indiscriminato a tutti i mobili.
Un asse, diversi punti di fissaggio
Ci si aspetta che due o tre cerniere montate su una porta ruotino attorno a un unico asse centrale. Sembra ovvio. È anche uno dei requisiti più facili da trascurare durante la lavorazione e l’assemblaggio della lamiera.
Il cuscinetto superiore del telaio potrebbe trovarsi leggermente più avanti rispetto a quello inferiore. Un ritorno lungo potrebbe deformarsi dopo la formatura. La saldatura può esercitare una trazione su una delle zone di fissaggio. È quindi possibile forzare una cerniera in posizione in modo che ogni vite entri comunque nel proprio foro. Il gruppo sembra completo, ma i perni non funzionano più come un insieme coassiale.
Il disallineamento può manifestarsi sotto forma di resistenza all’apertura, ritorno elastico, usura localizzata, movimento intorno agli elementi di fissaggio o innesto irregolare dei fermi. La porta può sembrare funzionare correttamente quando è quasi chiusa, per poi stringersi ulteriormente durante l’oscillazione, poiché le ante vengono spinte elasticamente lungo un percorso che non seguono naturalmente.
I fori possono combaciare, ma l'asse può comunque essere sbagliato. Immaginiamo una cerniera superiore fissata a un angolo rigido e una cerniera inferiore fissata a una zona più piatta che si è deformata durante la saldatura. Entrambe le sagome dei fori rimangono entro le rispettive dimensioni locali, quindi le ante si fissano con bulloni senza bisogno di rifare i fori. Quando però si serrano le viti, l’anta inferiore viene tirata in modo da allinearsi con quella superiore. Il set di cerniere ora accumula le sollecitazioni di assemblaggio. La porta si apre, ma la resistenza al funzionamento aumenta e la posizione del chiavistello cambia man mano che la struttura si assesta. Si tratta di uno scenario ingegneristico illustrativo, non di un caso di progetto reale di un cliente né di un'affermazione relativa a test di prodotto.
Utilizzare un piano di riferimento stabile del mobile per individuare la linea centrale della cerniera e le superfici di montaggio. Il disegno dovrebbe definire il rapporto tra le posizioni superiore e inferiore della cerniera, non limitarsi semplicemente a quotare ciascun gruppo di fori in base ai bordi flessibili della lastra adiacenti.
Il controllo del piano di riferimento è più importante della precisione locale del foro
Ogni cerniera può presentare una disposizione accurata dei fori, ma il set può comunque risultare disallineato se tali disposizioni sono state determinate rispetto a riferimenti mobili diversi. Su un armadio alto, le misure locali rilevate su diversi bordi sagomati possono determinare un accumulo di variazioni di curvatura, trazione da saldatura e deformazione del pannello lungo la linea della cerniera.
Una strategia di disegno più efficace consiste nel definire la linea centrale funzionale del cardine partendo da un riferimento stabile del mobile, per poi posizionare i punti di fissaggio superiore, centrale e inferiore in base a quello stesso schema. L'obiettivo non è ottenere tolleranze più strette in ogni punto, bensì un controllo più rigoroso delle relazioni che influenzano la rotazione.
Questa distinzione è utile durante l'ispezione. Un ispettore non dovrebbe dover dedurre l'allineamento dell'asse della cerniera sulla base di tre diverse misure locali dei fori. Il piano di ispezione dovrebbe fare riferimento allo stesso sistema di riferimento funzionale utilizzato nel disegno.

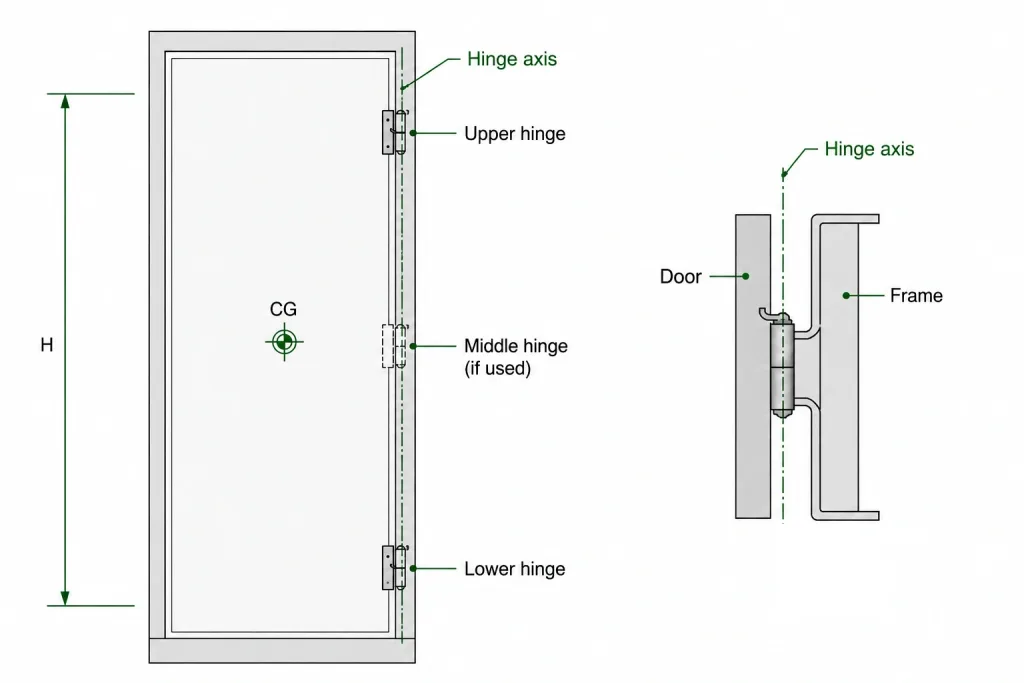

Posizionamento verticale e distanza tra le cerniere
Non esiste una regola universale valida, del tipo “una cerniera ogni X millimetri”, per le ante degli armadi industriali. L’altezza dell’anta è importante, ma lo sono anche la massa assemblata, la posizione del baricentro, la rigidità locale, la geometria di montaggio e le reazioni che si generano durante il funzionamento.
Le zone di incernieramento superiore e inferiore devono essere posizionate in punti in cui la porta e il telaio possano effettivamente trasferire il carico. Allontanarle l’una dall’altra può migliorare il rapporto strutturale nel caso di una porta alta, ma la distanza di per sé non rafforza una flangia non sostenuta. Se la zona di fissaggio superiore è rigida e quella inferiore si torce, aumentare la distanza tra le due non rende il loro comportamento uniforme.
Anche i componenti montati sulla porta possono influire sulla scelta della zona da rinforzare. Un display o una ventola posizionati vicino al lato dello scrocco modificano la distribuzione della massa dell’insieme. Un meccanismo di chiusura pesante vicino al bordo può causare una deformazione locale che non è visibile in un’analisi del pannello nudo.
Una terza cerniera non garantisce una ripartizione equa del carico
L'aggiunta di una cerniera centrale può rivelarsi utile nel caso di una porta alta o flessibile, ma non va considerata come un moltiplicatore automatico della capacità. Le variazioni di produzione cambiano quando ciascuna cerniera inizia a sostenere la reazione. Se il cuscinetto centrale è leggermente più alto, più basso, più avanti o più indietro, quella cerniera potrebbe essere sottoposta a un precarico, mentre un'altra posizione potrebbe sostenere un carico inferiore al previsto.
Il numero di cerniere è quindi una scelta di natura strutturale e progettuale, non una semplice questione aritmetica. Il disegno del prodotto, le tolleranze dell’armadio e il campione installato devono corrispondere.
Rinforzo e percorso del carico
La capacità di una cerniera fornita dal produttore non corrisponde automaticamente alla capacità di un'anta di mobile. Un fornitore può testare una cerniera su un supporto rigido con elementi di fissaggio controllati e spaziatura nota. Un mobile di produzione può invece utilizzare lamiera piegata, staffe saldate a punti o un bordo di ritorno stretto. Si tratta di strutture diverse.
Il percorso del carico utile è continuo:
anta assemblata → zona di fissaggio dell'anta → ala della cerniera → perno della cerniera → ala del telaio → zona di fissaggio del telaio → struttura del mobile
Se la lamiera sul lato della porta presenta delle ammaccature intorno a un elemento di fissaggio, la cerniera può rimanere intatta mentre il bordo del chiavistello si sposta. Se un braccio di ritorno si torce, l’allineamento dei perni cambia. Se una piastra di supporto copre solo una parte dell’area di appoggio della cerniera, il giunto potrebbe ruotare attorno alla zona rinforzata invece di comportarsi come un supporto rigido.
Il rinforzo dovrebbe distribuire la reazione su un’area strutturale più ampia. Il semplice inserimento di una piastra di piccolo spessore sotto l’anta potrebbe creare un’isola rigida circondata da una lamiera flessibile. Il collegamento tra tale piastra e il resto della porta è importante tanto quanto lo spessore della piastra stessa.
Quando il rinforzo si guadagna il proprio spazio
- Il rivestimento della porta si deforma visibilmente, mentre l'anta della cerniera rimane piatta.
- La piega risultante è stretta rispetto all'ingombro della cerniera.
- Le attrezzature montate sulle porte spostano il baricentro dell'insieme verso l'esterno.
- La forza di serraggio del dispositivo di fissaggio deforma la superficie di montaggio prima che la porta venga installata.
- Una porta alta richiede che le cerniere siano posizionate in punti che non coincidano naturalmente con un angolo rigido o una scanalatura.
Evitare un arresto brusco che provochi rigidità
Un rinforzo che termina direttamente accanto alla cerniera può spostare la deformazione anziché eliminarla. L’area rinforzata rimane piatta, mentre la lamiera adiacente diventa il nuovo punto di rotazione. Se i carichi ripetuti dovuti all’apertura si concentrano in quel punto di transizione, l’armadio può sviluppare un movimento appena al di fuori della piastra o del profilo.
La disposizione delle armature dovrebbe quindi essere riesaminata nell’ambito della sezione della porta. Occorre verificare dove la reazione agisce sull’irrigidimento, come quest’ultimo sia collegato al resto della porta e dove la rigidità cambi nuovamente. Spesso è più utile comprendere un percorso di carico più lungo che attraversa diversi elementi in lamiera collegati tra loro piuttosto che lo spessore di una singola lamiera di piccole dimensioni.
Tali osservazioni non definiscono uno spessore universale del rinforzo. Indicano piuttosto in quali punti il progetto necessita di una revisione strutturale. Il materiale, la geometria, il metodo di giunzione e lo spazio disponibile rimangono specifici per ogni progetto.
Fissaggio lungo la linea di cerniera
Bulloni, perni, rivetti e saldature non sono elementi intercambiabili da aggiungere una volta scelta la cerniera. Ogni tipo di fissaggio modifica l’interfaccia dell’armadio, l’accessibilità e le tolleranze di fabbricazione.
Giunti imbullonati e fissati con perni
I giunti bullonati consentono la sostituzione e la regolazione, ma la struttura deve garantire una superficie di appoggio e una superficie di posizionamento ripetibile. L’accesso posteriore ai dadi o agli elementi di fissaggio deve rimanere disponibile anche dopo l’allestimento dell’armadio. I perni possono semplificare il lato visibile, ma la loro sporgenza e l’accesso degli utensili occupano comunque spazio dietro la superficie di montaggio.
Non date per scontato che una rondella più grande risolva il problema di una flangia flessibile. Potrebbe ridurre lo sforzo locale sul cuscinetto, mentre la flangia nel suo complesso continua a ruotare.
Giunti rivettati
Una cerniera rivettata può essere adatta alla produzione di lamiere nei casi in cui l’accesso posteriore o la velocità di assemblaggio favoriscano tale metodo. Le condizioni dei fori, il campo di presa, la distanza dai bordi e la rigidità del substrato continuano a determinare se l’anta rimane in posizione. L’attrezzo di installazione richiede inoltre un accesso fisico intorno al cilindro della cerniera e alle parti adiacenti del mobile.
Giunti saldati
La saldatura elimina alcuni vincoli legati all’accesso agli elementi di fissaggio, ma comporta problemi legati al calore e alla sensibilità dei dispositivi di fissaggio. Una cerniera può essere posizionata con precisione prima della saldatura, ma l’asse potrebbe risultare spostato dopo che il telaio o l’anta hanno subito una trazione. La sequenza di saldatura, il supporto dei dispositivi di fissaggio e il controllo dell’asse dopo la saldatura fanno parte del piano di montaggio.
La domanda sull’attaccamento dovrebbe concludersi con un’affermazione concreta: In che modo questo giunto manterrà l'asse centrale della cerniera nella posizione indicata nel disegno?
Perché il bordo del fermo si abbassa
Una porta che si abbassa sul lato della chiusura viene spesso descritta come un problema di cerniera difettosa. Tale descrizione è troppo generica per essere utile. Il sintomo visibile può derivare dalla cerniera, dalla struttura di fissaggio o dall’allineamento tra le due.
| Condizione osservata | Elementi da esaminare | Domanda di natura strutturale |
|---|---|---|
| Il bordo del fermo si abbassa mentre le ante della cerniera rimangono visivamente intatte | Ritorno della porta, flangia del telaio, segni lasciati dai dispositivi di fissaggio, deformazione localizzata della lamiera | La struttura di montaggio si sposta prima che il corpo della cerniera raggiunga il proprio limite? |
| La porta si incastra in una parte del suo percorso di apertura | Rapporto tra linea centrale superiore e inferiore, segni di riferimento, posizione forzata delle lamelle | Le cerniere funzionano su un unico asse? |
| Modifiche alla posizione chiusa in seguito all'aggiunta di attrezzature montate | Distribuzione della massa del prodotto finito assemblato e spostamento del baricentro | La modifica alla porta prevista per la produzione ha alterato il percorso di carico? |
| I dispositivi di fissaggio rimangono ben serrati, ma la posizione della lama cambia | Amaccature, fori allungati, flangia piegata o rotazione della piastra di supporto | Il substrato si sta deformando sotto un giunto ben saldo? |
| La cerniera centrale presenta segni o segni di usura insoliti | Altezza del cuscinetto di montaggio e posizione longitudinale rispetto alle cerniere superiore e inferiore | La cerniera centrale è sottoposta a precarico a causa delle variazioni di fabbricazione? |
La tabella è uno strumento di ausilio alla diagnosi, non un verdetto definitivo di guasto. È possibile che si verifichino più meccanismi contemporaneamente. Una porta flessibile può anche essere disallineata; un telaio rigido può comunque presentare un punto di fissaggio scarsamente sostenuto.
Questo è anche il motivo per cui un'affermazione generica del tipo “cerniera omologata per il peso della porta” risulta incompleta. L'omologazione può riferirsi alla cerniera in una specifica condizione di prova del fornitore. L'armadio deve comunque mantenere l'asse e trasferire le reazioni risultanti senza movimenti inaccettabili.
Costruzione del mobile fino alla forma della cerniera
Una volta compresa la struttura di montaggio, la geometria dell’armadio può restringere il campo delle forme di cerniera da prendere in considerazione. Non si tratta di una classifica dei prodotti e non sostituisce i disegni a livello di modello.
| Stato del mobile | Ciò che la struttura richiede | Modulo Hinge da esaminare |
|---|---|---|
| Porta a profilo sottile con bordo della cerniera rinforzato | L'impronta della foglia deve trovarsi sulla zona rinforzata senza deformare la superficie esterna | Modello ad asse fisso con ingombro di montaggio compatibile con la piastra rinforzata |
| Porta stretta o ritorno del telaio | La larghezza dell'attacco e l'accesso ai dispositivi di fissaggio sono limitati | Modello a foglia stretta, sfalsato o con montaggio a staffa |
| È possibile il montaggio diretto all'esterno | È possibile realizzare un percorso di carico semplice e accessibile | Forma esterna ad asse fisso |
| Gli elementi di ferramenta esterni devono essere ridotti al minimo | L'involucro interno deve essere compatibile con il meccanismo e gli elementi di fissaggio | Versione a incasso; prima di confermare, utilizzare l'apposito strumento di confronto tra versione a incasso e versione a vista |
| Per l'intervento di manutenzione è necessario rimuovere la porta | È necessario definire la direzione di rimozione, il supporto e lo spazio libero | Modulo rimovibile una volta confermato il percorso di servizio |
Se il progetto prevede specificatamente di scegliere tra hardware nascosto e visibile, utilizzare il Guida per cerniere a scomparsa vs a vista. Quella pagina contiene il confronto relativo a visibilità, involucro interno e accesso ai servizi. Questa pagina verifica solo se la configurazione scelta sia compatibile con la struttura dell'armadio.
Se l'armadio è un quadro elettrico e la questione principale riguarda la geometria di chiusura dello sportello, la sede della guarnizione, lo spazio libero interno, l'ampiezza di apertura o la struttura dello sportello rimovibile, passare alla Guida all'architettura delle cerniere per quadri elettrici. Si tratta di scelte relative all'architettura dell'involucro piuttosto che alla struttura di montaggio del mobile.
Cosa deve disciplinare il progetto di gabinetto
Un disegno di una porta d'armadio che sia realmente utilizzabile dovrebbe consentire a un altro ingegnere di inserire la cerniera nell'assemblaggio reale senza dover indovinare dove va applicato il carico o come viene definito l'asse. La lunghezza complessiva della cerniera e la disposizione dei fori non sono sufficienti.
- Altezza e larghezza della porta
- Massa della porta assemblata
- Posizione rilevante del centro di gravità
- Sezione della porta chiusa sul lato delle cerniere
- Sezione laterale del telaio
- Riferimento comune dell'asse della cerniera
- Posizioni delle cerniere superiore e inferiore
- Qualsiasi posizione intermedia della cerniera
- Spessore di montaggio della porta e del telaio
- Geometria del rinforzo locale
- Posizione di fissaggio, perno, rivetto o saldatura
- Accesso agli utensili e alla ferramenta nella parte posteriore
- Posizione chiusa sul lato del fermo
- Posizione aperta per servizio obbligatorio
Il disegno dovrebbe inoltre distinguere le dimensioni del prodotto definite dal fornitore dalla geometria definita dall’armadio. Il fornitore della cerniera può definire l’anta, il cilindro, la posizione del perno e la disposizione dei fori del prodotto. Il progetto dell’armadio definisce il substrato, il rinforzo, le superfici di montaggio di accoppiamento e la relazione tra le posizioni delle cerniere.
Proteggere il riferimento a porte chiuse
Il bordo del fermo costituisce un utile riferimento funzionale, poiché una piccola variazione angolare lungo la linea di cerniera può tradursi in un cambiamento visibile della posizione su tutta la larghezza della porta. Il disegno dovrebbe quindi indicare chiaramente quali superfici definiscono la posizione di chiusura prevista. Se il fermo viene regolato per compensare lo spostamento della linea di cerniera, l’armadio può sembrare corretto, mentre la causa strutturale del problema rimane.
Non utilizzare il chiavistello per forzare una porta disallineata a tornare in posizione. Un chiavistello può mantenere la porta chiusa, ma non dovrebbe essere il dispositivo incaricato di raddrizzare una porta storta o di compensare l’errore dell’asse della cerniera ad ogni ciclo. Questa condizione rende ancora più importante controllare la porta immediatamente prima dell’innesto del chiavistello, non solo dopo che il chiavistello l’ha portata a chiusura completa.
Non definire le quote dell'intera linea di cerniera a partire da un bordo flessibile se è disponibile un angolo sagomato o un altro punto di riferimento stabile. L'obiettivo è ottenere una posizione ripetibile degli assi dopo la formatura, la saldatura, il rivestimento e l'assemblaggio, non solo coordinate nominali nel CAD.
Verifica del gruppo porta finito
Una cerniera montata su una piastra rigida da banco può confermare la geometria o il movimento di base del prodotto. Non può però dimostrare che l’armadio di produzione mantenga gli stessi assi e le stesse condizioni di supporto. Il campione utile è il gruppo rappresentativo costituito da anta e telaio.
Indicare la struttura prevista della porta, il rinforzo, il metodo di fissaggio, la distanza tra le cerniere e i principali componenti montati sulla porta. Successivamente, verificare il funzionamento effettivo del mobile.
- Posizione chiusa: il bordo sul lato del fermo dovrebbe tornare nella posizione prevista senza essere sollevato o spinto in posizione con la mano.
- Comportamento di apertura: La resistenza non dovrebbe aumentare, poiché le cerniere multiple si spingono a vicenda su assi diversi.
- Zone di montaggio: verificare la presenza di ammaccature nella lamiera, rotazione delle flange, spostamento delle saldature, segni di appoggio dei dispositivi di fissaggio o spostamento della piastra di supporto.
- Ripetibilità: Aprire e chiudere la porta più volte, in modo da verificare se la posizione iniziale è stabile. Ogni requisito relativo al ciclo di vita di un progetto richiede condizioni di prova e criteri di accettazione ben definiti.
- Posizione di servizio: verificare che l'armadio vero e proprio raggiunga la posizione di apertura richiesta senza che la linea della cerniera, la struttura adiacente o le apparecchiature installate causino il disallineamento dell'anta.
Non convertire una dichiarazione di carico fornita dal fornitore in un fattore di sicurezza universale per l’armadio. La direzione del carico, la rigidità del dispositivo di fissaggio, la distanza tra le cerniere, gli elementi di fissaggio, il substrato e la deformazione ammissibile sono tutti fattori che determinano se il risultato fornito dal fornitore sia applicabile a questo assemblaggio. Quando tali condizioni non sono note, il rapporto di capacità rimane soggetto a revisione tecnica e all’approvazione di un campione rappresentativo.
Una volta verificata la struttura di montaggio del mobile, il gamma di cerniere industriali può essere valutato in relazione a un'applicazione specifica anziché a un'etichetta generica del tipo “anta di armadio”.
Domande frequenti sulle cerniere per ante di armadi industriali
Qual è la distanza consigliata tra le cerniere delle ante degli armadi industriali?
Non esiste un valore universale per la distanza tra le cerniere. Occorre tenere conto dell’altezza effettiva della porta, della massa complessiva, della posizione del baricentro, della rigidità del telaio e delle zone di fissaggio. Le cerniere superiore e inferiore devono trasferire la reazione a una struttura stabile, mantenendo al contempo un unico asse comune.
L'aggiunta di una terza cerniera all'armadio aumenta automaticamente la capacità di carico?
No. Una terza cerniera modifica la configurazione di supporto, ma non garantisce una distribuzione equa del carico. La posizione dei cuscinetti di montaggio, la rigidità e l’allineamento degli assi determinano la distribuzione delle reazioni; pertanto, la cerniera centrale potrebbe essere sottoposta a precarico o sostenere un carico inferiore al previsto.
Quando è necessario rinforzare le cerniere di un'anta in lamiera?
Verificare la necessità di un rinforzo qualora la porta o la lamiera del telaio non siano in grado di mantenere stabile la superficie di montaggio della cerniera. La formazione di fossette, la rotazione della flangia, un ritorno stretto e non sostenuto, lo spostamento verso l’esterno della massa della porta o la deformazione durante il serraggio dei dispositivi di fissaggio sono segni che indicano la necessità di un supporto strutturale lungo la linea di carico della cerniera.
Perché l'anta di un mobile può incastrarsi anche se i fori delle cerniere corrispondono al disegno?
L'allineamento delle dimensioni dei fori locali non garantisce un unico asse comune della cerniera. Le superfici di montaggio stampate o saldate possono spostarsi l'una rispetto all'altra e le ante potrebbero essere forzate in posizione durante il montaggio. La porta potrebbe quindi incepparsi poiché i perni della cerniera non sono coassiali.
Quali informazioni sono necessarie per valutare il montaggio di una cerniera per ante di armadi industriali?
Fornire le sezioni della porta e del telaio relative al lato delle cerniere, le dimensioni della porta, la massa assemblata, la posizione del baricentro, le posizioni previste per le cerniere, i materiali e gli spessori di fissaggio, i rinforzi, il metodo di fissaggio, l’accesso per gli strumenti e la posizione di apertura necessaria per la manutenzione.
Invia il disegno dell'anta dell'armadio
Fornire la sezione della porta e del telaio relativa al lato delle cerniere, i dati relativi alla porta assemblata, le posizioni proposte per le cerniere, lo spessore di montaggio, il rinforzo e le condizioni di apertura richieste. Questi dati consentono di confrontare le forme delle cerniere disponibili con l'effettiva struttura del mobile, senza dover inventare dimensioni mancanti o dichiarare capacità non comprovate.
Le cerniere industriali per ante di armadi fanno parte integrante della struttura composta da anta e telaio. L’obiettivo progettuale, dal punto di vista pratico, è garantire una superficie di montaggio stabile, un unico asse di rotazione controllato e un percorso di carico che rimanga ripetibile anche dopo la fabbricazione e l’assemblaggio.
