Le cerniere per armadi industriali non presentano alcun problema di scelta. Un quadro elettrico, lo sportello di una macchina esposto al liquido di raffreddamento, un involucro posizionato a bordo strada e un pannello di manutenzione rimovibile possono tutti essere dotati di uno sportello di accesso incernierato, ma non si guastano per le stesse ragioni. Classificare innanzitutto la destinazione d’uso dell’involucro. Successivamente, raccogliere le informazioni relative allo sportello e al telaio richieste dalla revisione tecnica pertinente prima di confrontare i modelli.

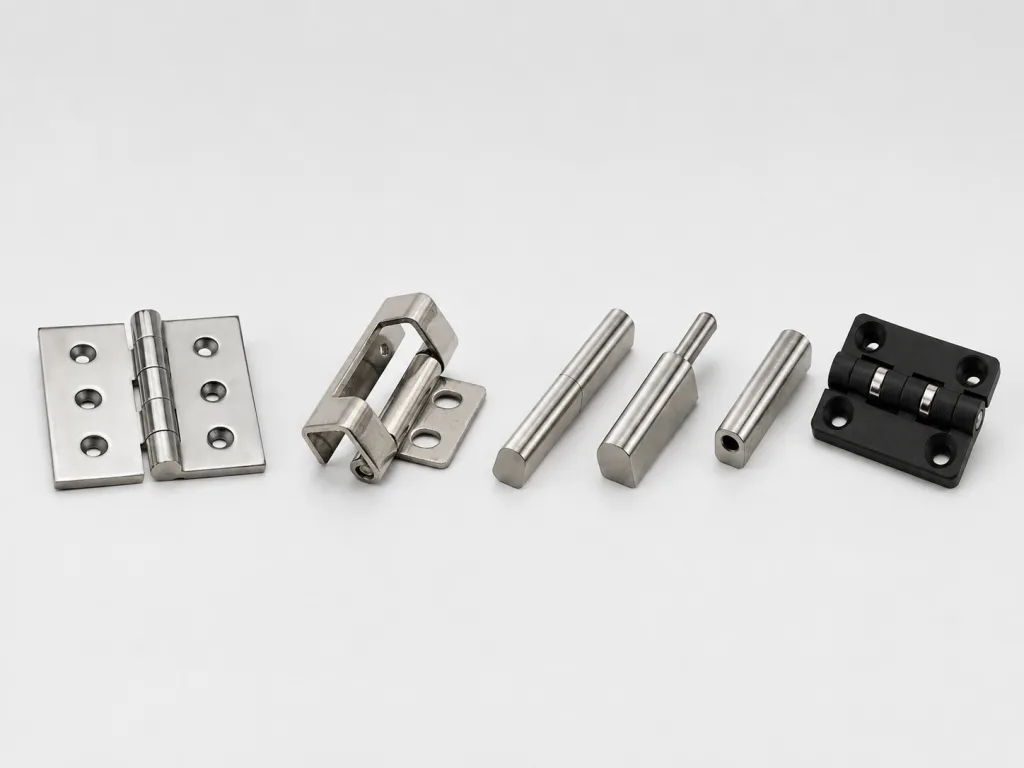

Una fotografia del prodotto può dare un'idea generale della forma della cerniera. Non è però in grado di mostrare se il perno superi il bordo del telaio, se la zona di montaggio sostenga la porta assemblata, se la porta possa essere rimossa all'interno dello spazio in cui è installata, né se nell'interstizio rimangano tracce di acqua e sporco. Questi aspetti riguardano l'assemblaggio dell'involucro.
Questa pagina costituisce il punto di partenza. Aiuta ingegneri e acquirenti a decidere quale percorso di selezione sia più adatto al progetto e quali informazioni debbano essere disponibili prima della revisione di un modello. Non intende riprodurre ogni singolo calcolo, confronto tra materiali o struttura elettrica dell'involucro in un unico URL.
Cerniere per armadi industriali in base al carico di lavoro previsto
La stessa descrizione del cardine può portare a valutazioni diverse, poiché il tipo di impiego dell’involucro modifica il rischio predominante. Utilizzare la tabella per identificare il primo percorso tecnico. Un progetto può richiedere più di un percorso, ma di solito uno di essi determina quale problema debba essere risolto per primo.
| Compiti relativi all'involucro | Domanda di selezione primaria | Dati necessari prima del confronto tra modelli |
|---|---|---|
| Armadio elettrico o di comando | La porta riesce a passare senza urtare il telaio, a non danneggiare la sede della guarnizione e ad adattarsi alle apparecchiature interne? | Sezione lato cerniera, area di rotazione, disposizione di guarnizioni e chiusure, zone interne vietate |
| Alloggiamento della macchina o protezione per l'automazione | La struttura di montaggio è in grado di sostenere la porta assemblata in condizioni di carico, vibrazioni e contaminazione? | Massa della porta e centro di gravità, distanza tra i cardini, rinforzo del pannello, ambiente operativo |
| Custodia per uso esterno o resistente al lavaggio | L'interfaccia completa composta da cerniera e sistema di montaggio sarà in grado di resistere alle condizioni effettive di umidità, agenti chimici e drenaggio? | Descrizione dell'esposizione, percorso dell'acqua, sistema dei materiali, finitura, elementi di fissaggio e metodo di pulizia |
| Porta di servizio rimovibile | È possibile sganciare la porta in modo sicuro all'interno dello spazio di servizio in cui è installata? | Direzione di rimozione, spazio libero disponibile, modalità di apertura della porta e cavi o cinghie collegati |
| Coperchio incernierato nella parte superiore o pannello di comando | Il pannello deve solo ruotare, oppure deve mantenere la posizione, arrestarsi o dare la sensazione di essere controllato durante il movimento? | Orientamento dell'asse, massa del pannello e centro di gravità, campo angolare, comportamento di movimento desiderato |
Non iniziare con “in acciaio inossidabile”, “a scomparsa” o “per impieghi gravosi” come requisito completo. Ciascuna espressione descrive una sola caratteristica. Nessuna di esse definisce contemporaneamente la geometria della porta, la funzione operativa e il percorso di carico in fase di installazione.
Quando sono presenti diversi fattori di rischio, occorre partire dalla condizione più difficile da modificare una volta realizzata la struttura di contenimento. Un telaio fisso sul lato di ritorno e la presenza di apparecchiature interne affollate possono determinare l’architettura a perno prima ancora di discutere dei materiali. Una porta assemblata di grandi dimensioni può imporre decisioni relative al rinforzo prima ancora di prendere in considerazione un elemento rimovibile. L’esposizione ambientale rimane un fattore importante, ma la scelta di una lega diversa non consentirà di recuperare lo spazio libero o la rigidità mancanti.

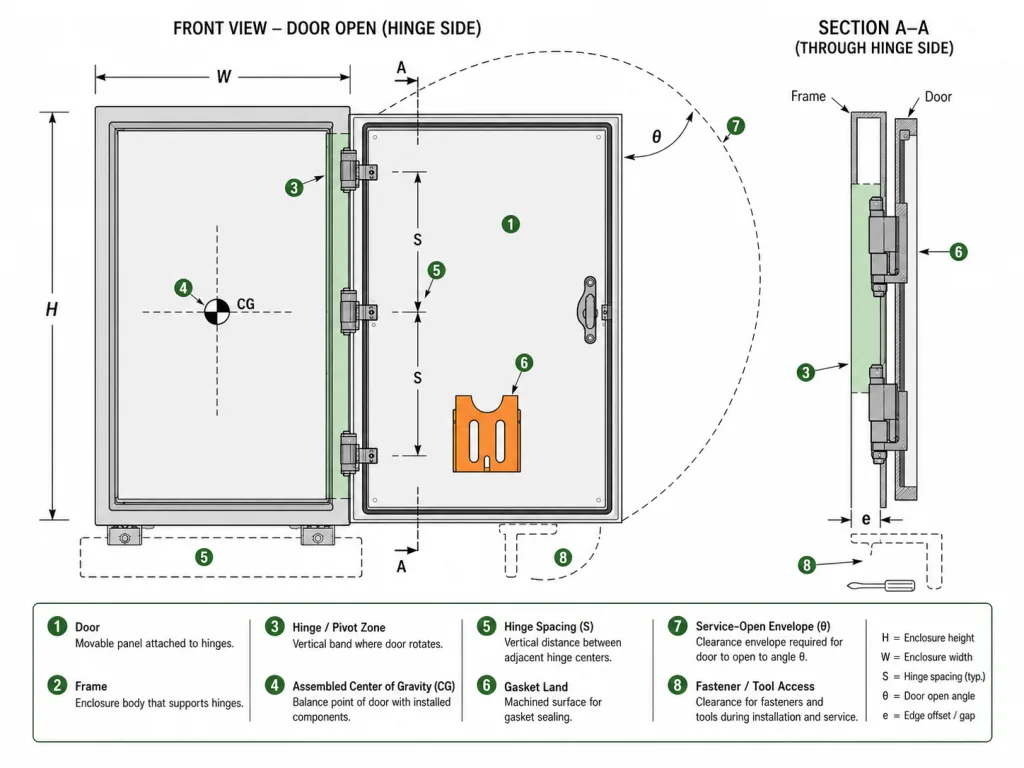

Il pacchetto base "porta e telaio"
Ogni percorso richiede una serie limitata di informazioni di assemblaggio. Raramente è sufficiente una sola vista frontale. La sezione relativa al lato della cerniera mostra il rivestimento della porta, il risvolto sagomato, la flangia del telaio, la sede della guarnizione, l’irrigidimento, l’accesso ai dispositivi di fissaggio e lo spazio che potrebbe essere occupato da un’anta mobile o da un sistema di articolazione.
La sezione deve utilizzare un sistema di riferimento stabile. Se le posizioni dei fori sono quotate esclusivamente in base ai bordi flessibili della lamiera o a pieghe la cui posizione non è controllata, potrebbe risultare difficile posizionare la cerniera in modo coerente. Indicare quale superficie definisce la posizione della porta chiusa e quali elementi determinano la posizione della cerniera rispetto al fermo e alla guarnizione.
| Dati di input del progetto | Cosa previene | Azione |
|---|---|---|
| Sezione chiusa sul lato della cerniera | Scelta di un perno che si adatti alla superficie di montaggio ma che, durante il movimento, entri in collisione con un fermo o una guarnizione | Indicare le curve effettive, gli spazi liberi e le superfici di montaggio. |
| Dati relativi alle porte assemblate | Utilizzando la massa del pannello nudo, senza tenere conto di finestre, ventole, display, maniglie o cavi | Indicare la massa della porta e la posizione del baricentro dopo aver incluso l'attrezzatura. |
| Posizione di servizio obbligatoria | Scegliere un angolo di apertura nominale che non possa essere raggiunto in presenza di una parete, una protezione o un armadio adiacente | Indicare la posizione di apertura richiesta e gli ostacoli presenti. |
| Zone di montaggio | Fissaggio di una cerniera resistente a una lamiera non sostenuta, a elementi di fissaggio inaccessibili o a un punto di riferimento instabile | Indicare i materiali, gli spessori, gli elementi di irrigidimento e l’accesso posteriore all’utensile. |
| Esposizione lungo la linea di cerniera | Specificare il materiale delle lamelle trascurando il perno, il fermo, gli elementi di fissaggio, i danni al rivestimento o l’umidità intrappolata | Descrivi cosa raggiunge l'articolazione e in che modo viene drenato o rimosso. |
I dati mancanti relativi al progetto possono rimanere contrassegnati Da confermare nel corso di una valutazione preliminare. Non deve essere sostituito da valori ipotetici relativi allo spessore della porta, all’angolo di apertura o alla capacità di carico. Una valutazione preliminare non costituisce un’approvazione del campione o della produzione.
Gli elementi circostanti presenti nell'installazione devono essere considerati anche se non sono riportati nel disegno dell'involucro. Una parete, un armadio adiacente, una protezione della macchina, un condotto, una sporgenza del tetto o una postazione operatore possono ridurre l'apertura utilizzabile o ostruire la direzione di estrazione. L'armadio da solo potrebbe funzionare perfettamente, ma il percorso di servizio installato potrebbe non farlo.
Le decisioni relative ai cardini sono articolate su più livelli
Una cerniera per involucri finali è solitamente una combinazione di caratteristiche. I termini “rimovibile”, “nascosta” e “saldata” non devono essere considerati come famiglie di prodotti che si escludono a vicenda. Una cerniera può essere montata esternamente, sfalsata, rimovibile e saldata allo stesso tempo. Registrare separatamente ogni livello decisionale.
- Posizione del perno. Stabilire se l’asse possa essere posizionato esternamente, internamente o sfalsato rispetto alle superfici di montaggio. La sezione porta-telaio e l’ingombro di movimento determinano questa scelta.
- Fissaggio della porta. Indicare se lo sportello rimane fissato, si solleva o utilizza un perno fisso o rimovibile. Specificare la direzione di sgancio consentita.
- Comportamento del movimento. Definire il movimento a oscillazione libera, il controllo della posizione, il ritorno automatico oppure una posizione di fermo e di arresto separate. Non assegnare più funzioni a una cerniera standard senza averne verificato la validità.
- Allegato. Scegliere il tipo di fissaggio (avvitato, con perni, rivettato o saldato) in base alla resistenza del substrato, all’accessibilità degli utensili, alla sequenza di montaggio, al rivestimento e alle esigenze di sostituzione.
- Sistema dei materiali. Esaminare insieme le alette, i perni, le rondelle o le boccole, i fermi, gli elementi di fissaggio, i componenti di supporto, la finitura e i materiali dell'involucro di accoppiamento.
Perché questo ordine è importante: Cambiare il materiale non risolve il problema di un perno che spinge la porta contro il telaio. Un'anta più robusta non risolve il problema di un elemento di fissaggio inaccessibile. Un perno rimovibile non crea lo spazio fisico necessario per rimuovere la porta.
Una descrizione preliminare efficace riassume tutti e cinque gli strati in una sola frase. Ad esempio: una cerniera con sfalsamento esterno, fissa, a oscillazione libera, con fissaggio a bulloni e un sistema di materiali resistenti alla corrosione definito dal progetto. Tale descrizione non costituisce ancora un’approvazione del modello, ma è di gran lunga più utile che richiedere una “cerniera per involucro in acciaio inossidabile”.”
Una volta definiti tali livelli, il gamma di cerniere industriali può essere utilizzato per confrontare modelli pertinenti invece di sfogliare moduli non attinenti.
Percorsi per progetti comuni di recinzione

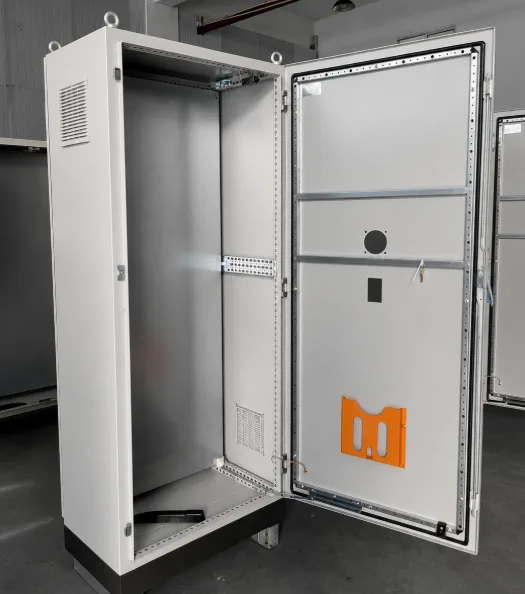

Quadri elettrici e di controllo
Iniziare dall’architettura, poiché il ritorno dell’anta, la sede della guarnizione, le attrezzature interne e lo spazio esterno dell’armadio limitano il raggio di rotazione. Stabilire se l’anta debba rimanere fissata e se il meccanismo possa occupare spazio interno. La geometria dettagliata delle parti esterne, a scomparsa, sfalsate e rimovibili va inserita nel Guida all'architettura delle cerniere per quadri elettrici.
Alloggiamenti delle macchine e sportelli di manutenzione
Il percorso del carico e la rigidità di montaggio sono solitamente i primi aspetti da esaminare. In una porta con cerniera laterale verticale, la forza di gravità genera reazioni di cedimento e ribaltamento nelle zone di fissaggio delle cerniere; non si tratta di una coppia di apertura attorno all’asse verticale del perno. Nel caso di un coperchio con cerniera superiore, la situazione è diversa: la forza di gravità produce una coppia dipendente dall’angolo attorno all’asse della cerniera. È importante distinguere questi due casi. Per quanto riguarda il cedimento della porta, il rinforzo, il montaggio e la distanza tra le cerniere, utilizzare il guida per cerniere di ante di armadi industriali.
Custodie per uso esterno, in ambiente costiero e resistenti al lavaggio a pressione
“Il termine ”all’aperto” è troppo generico per consentire la scelta di un materiale. Descrivere la direzione della pioggia, la condensa, i depositi di sale, i prodotti chimici utilizzati per la pulizia, la temperatura, il tempo di permanenza e il drenaggio. Verificare ogni componente della cerniera e dell’interfaccia di montaggio. L’acciaio inossidabile è indicato solo quando il tipo di acciaio, le condizioni della superficie, le parti di accoppiamento e l’esposizione sono compatibili. Passare alla Guida alla scelta delle cerniere in acciaio inossidabile quando la corrosione è il problema principale.
Porte e pannelli di accesso rimovibili
La revisione inizia dal percorso di uscita, non dal disegno della cerniera separabile. Indicare l’alzo o il gioco assiale, l’angolo al quale è consentito il disinnesto, le modalità di movimentazione sicura della porta ed eventuali cavi o fascette di collegamento. Una cerniera imperdibile può rappresentare la soluzione più indicata quando la porta presenta collegamenti permanenti o non può essere sostenuta nell’area di manutenzione.
Coperchi con cerniera superiore e pannelli a posizione controllata
Descrivere il comportamento prima di definire il meccanismo. Il coperchio potrebbe richiedere solo un perno, un fermo definito, un fermo separato, un contrappeso, posizioni di arresto o un controllo continuo della posizione. La massa del pannello, il centro di gravità, l’orientamento dell’asse e l’ampiezza angolare determinano l’effetto della gravità. Non si deve dare per scontato che una cerniera a oscillazione libera garantisca un comportamento stabile di mantenimento in posizione aperta.
Quando cambia il rischio dominante
I progetti relativi agli involucri non seguono sempre il percorso stabilito in fase di progettazione. Una piccola modifica in un altro punto dell'apparecchiatura può far emergere una questione diversa relativa alle cerniere.
Un quadro elettrico può presentarsi inizialmente come un problema architettonico, poiché le guide interne limitano lo spazio disponibile per le cerniere a scomparsa. Se si aggiungono un pesante pannello HMI montato sulla porta, una ventola di raffreddamento e un fascio di cavi, il baricentro dell’insieme e il rinforzo di montaggio potrebbero diventare gli aspetti determinanti da valutare. Il perno deve comunque passare liberamente attraverso il telaio, ma il progetto non può più considerare il percorso del carico come un controllo secondario.
La manutenzione di una porta per macchinari può partire da problemi legati al carico e alla contaminazione. Se si sposta l’attrezzatura all’esterno o si ricorre a prodotti detergenti contenenti cloruro, l’intero sistema dei materiali, il percorso dell’acqua e il ripristino del rivestimento attorno ai fori di montaggio assumono la stessa importanza. La semplice sostituzione dell’anta con una in acciaio inossidabile non risolve i problemi legati all’umidità trattenuta o agli elementi di fissaggio incompatibili.
Un pannello rimovibile può anche cambiare posizione dopo l'aggiunta dei collegamenti elettrici. Se una fascetta di collegamento, un cablaggio del display o un cavo del sensore rimane collegato, il distacco senza restrizioni può comportare rischi legati alla movimentazione e al danneggiamento dei cavi. La soluzione migliore potrebbe essere una cerniera a incastro, un perno di fissaggio o una procedura di scollegamento definita con movimentazione assistita dello sportello.
Registrare queste modifiche in relazione all’involucro assemblato, non solo in base ai requisiti originali relativi alle cerniere. Le caratteristiche del prodotto selezionate devono essere conformi alle condizioni operative finali.
Anche una cerniera corretta può non funzionare correttamente durante il montaggio
Una cerniera selezionata può avere un materiale adeguato, uno schema di montaggio corretto e una dichiarazione di carico del fornitore, ma la porta installata può comunque abbassarsi sul lato del chiavistello. Supponiamo che l’anta superiore sia fissata a un montante di ritorno stretto e non rinforzato, mentre l’anta inferiore poggi in prossimità di un punto di giunzione rigido del telaio. Le zone di fissaggio subiscono deformazioni diverse, per cui i due assi si disallineano e il chiavistello non va più a contatto con il fermo in modo costante.
La sostituzione con una cerniera dall’aspetto più robusto non risolve il problema del percorso del telaio. Il gruppo richiede un punto di riferimento stabile, un supporto locale adeguato e un metodo di montaggio che preservi l’allineamento degli assi. Anche la documentazione relativa alla capacità del fornitore deve specificare la direzione, il dispositivo di fissaggio, il substrato, gli elementi di fissaggio, la distanza tra le cerniere e i criteri di accettazione prima di poter essere applicata al progetto.
Si tratta di uno scenario ingegneristico illustrativo, non della documentazione relativa a un progetto di un cliente né di una dichiarazione relativa a un test di prodotto.
Osservazione pratica: La cerniera potrebbe essere adatta. La struttura dell'involucro potrebbe comunque non consentirne l'utilizzo.
Cosa deve chiarire il disegno di modello
Un disegno preliminare dovrebbe consentire al team di progetto di posizionare la cerniera nell'assemblaggio reale. La lunghezza complessiva da sola non è sufficiente. È necessario verificare le distanze tra i punti di fissaggio, i profili di ingombro dell'anta e del corpo, la posizione del perno, la direzione del perno, la sporgenza, lo spazio necessario per i dispositivi di fissaggio e l'eventuale ingombro dei meccanismi mobili.
- Quale superficie appartiene alla porta e quale al telaio?
- Dove si trova l'asse della cerniera rispetto ai piani di riferimento di montaggio?
- L'orientamento indicato corrisponde alla gravità, alla direzione di rimozione e all'esposizione?
- Sono rappresentate le teste dei dispositivi di fissaggio, i dadi, i perni, le zone di saldatura e gli strumenti di installazione?
- Nel caso di un meccanismo nascosto, è disponibile l'involucro mobile completo?
- Nel caso di un modello smontabile, cosa mantiene la porta in posizione durante il normale utilizzo?
- Di quale materiale e con quale finitura sono realizzati l'anta, il perno, il fermo e la ferramenta in dotazione?
- Quali valori sono gestiti dal fornitore e quali rimangono specifici del progetto?
Un disegno può definire la geometria e le caratteristiche specifiche del prodotto. Tuttavia, non dimostra automaticamente la capacità di carico, le prestazioni di tenuta, la resistenza alla corrosione o la durata dell’involucro completo. Tali affermazioni richiedono prove pertinenti e condizioni di accettazione definite dal progetto.
Verificare la revisione del disegno e la direzione di simmetria prima del rilascio del campione. La direzione di un perno, l’offset, l’orientamento di un perno filettato o una caratteristica rimovibile possono variare quando un modello viene specchiato. La descrizione del campione e quella dell’acquisto in produzione devono fare riferimento allo stesso disegno controllato, anziché basarsi su una fotografia simile tratta dal catalogo.
Elementi da considerare prima di confrontare i modelli
Prima di richiedere un consiglio sul modello da scegliere, preparate le seguenti informazioni. Si tratta di dati relativi all’alloggiamento e alle cerniere, non di una lista di controllo generica per l’acquisto:
- Tipo di involucro e attività di accesso
- Porta chiusa sul lato delle cerniere e sezione del telaio
- Altezza della porta, larghezza, massa assemblata e centro di gravità
- Apparecchiature montate sulle porte e cavi collegati o nastri di collegamento
- Spazio libero richiesto e spazio libero intorno all'impianto installato
- Requisiti relativi alle porte fisse o rimovibili
- Comportamento di movimento desiderato e comandi “Resta” o “Fermati” separati, se utilizzati
- Posizioni disponibili per le cerniere, materiali di fissaggio, rinforzi e accesso agli utensili
- Posizione delle guarnizioni e dei fermi quando l'involucro è sigillato
- Esposizione ambientale, condizioni di pulizia e di drenaggio
- Requisiti di convalida specifici per il progetto
Un modello preliminare indica gli aspetti geometrici da sottoporre a revisione. La revisione tecnica verifica l’assemblaggio effettivo. L’approvazione del campione deve tenere conto di elementi rappresentativi quali la porta, il telaio, la guarnizione, i punti di fissaggio e gli spazi liberi circostanti. L’approvazione alla produzione rimane una decisione di progetto basata su componenti controllati e prove di accettazione.
Invia il pacchetto di allegati per l'abbinamento del prodotto
Fornire i dati relativi alla sezione lato cerniera, alla porta assemblata, ai requisiti di apertura per la manutenzione o di smontaggio, all’accesso per il montaggio e alle condizioni ambientali. La richiesta potrà quindi essere confrontata con i modelli di cerniere disponibili, mentre le dimensioni del prodotto non confermate o le condizioni del progetto rimarranno chiaramente identificate come punti in sospeso.
La scelta delle cerniere per armadi industriali dovrebbe concludersi con un percorso di valutazione ben definito e un pacchetto di montaggio pronto all’uso, non con un elenco generico dei vantaggi delle cerniere.
