토크 조절이 가능한 경첩은 단순히 나사가 추가된 일반 경첩이 아닙니다. 이 조정은 설계된 작동 범위 내에서 힌지의 저항 토크를 변화시키는 내부 힘이나 마찰 조건을 변경합니다. 따라서 공학적으로 의미 있는 질문은 “조일 수 있는가?”가 아니라 “조절 장치가 무엇을 변경하는가, 이를 통해 어느 정도의 사용 가능한 토크 범위가 확보되는가, 그리고 어느 시점에서 조정이 더 이상 유효한 보정 수단이 아니게 되는가?”입니다.”
이 페이지에서는 다음을 설명합니다. 조절 가능한 토크 힌지 메커니즘으로서: 조정 인터페이스, 예압 경로, 마찰 토크, 사용 가능한 조정 범위, 위치 유지 특성 및 조정 한계. 이 문서는 전체 토크 힌지 선정 가이드나 모델별 데이터시트를 대체하려는 것이 아닙니다.
프로젝트에서 고정 토크, 조정 가능 토크, 단방향 토크, 멈춤 장치, 스프링 또는 다른 경첩 제품군 중에서 아직 결정하지 못한 경우, 다음을 사용하십시오. 토크 힌지 선택 가이드 그 더 광범위한 결정을 위해.

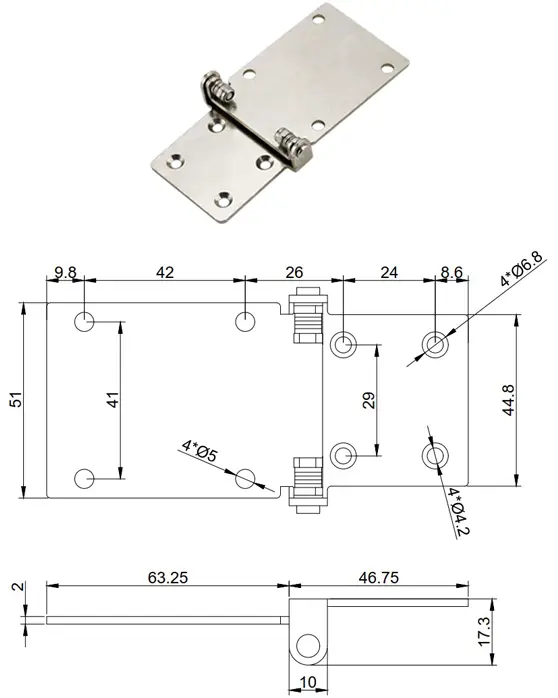

조절식 토크 힌지의 조절 기능은 무엇으로 이루어져 있나요?
토크 힌지는 핀을 중심으로 자유롭게 회전하는 대신, 내부 메커니즘을 통해 회전을 억제합니다. 조절 가능한 유형의 경우, 제조사는 조립 후 또는 설정 과정에서 토크를 발생시키는 메커니즘의 일부를 제어된 방식으로 변경할 수 있는 방법을 제공합니다.
많은 마찰 기반 설계에서, 조절 장치는 마찰 요소, 와셔, 디스크, 슬리브, 스프링 부품 또는 기타 클램핑된 접합부의 예압을 변경합니다. 예압이 커질수록 마찰 표면의 법선력이 증가하며, 이로 인해 메커니즘의 설계 범위 내에서 저항 토크가 높아질 수 있습니다. 다른 유형의 조정 가능한 토크 힌지 구조는 서로 다른 내부 형상을 사용할 수 있으므로, 정확한 조정 경로는 제품 도면이나 공급업체 자료에서 확인해야 합니다.
이러한 구분이 중요한 이유는 “조절 가능”이라는 표현이 제어 가능한 메커니즘을 의미할 뿐, 무제한적인 용량을 뜻하는 것이 아니기 때문입니다. 조절 기능은 정의된 범위 내에서 경첩을 미세하게 조정하기 위한 것입니다. 이는 규격보다 작은 경첩, 계획보다 무거운 패널, 정렬 불량, 느슨한 장착, 또는 마모된 내부 부품 등을 무한정 보정하기 위한 것이 아닙니다.
조정 변경은 저항에 영향을 미칩니다. 외부 하중은 변하지 않습니다. 주어진 질량, 무게중심 및 각도 조건에서 뚜껑, 디스플레이, 커버 또는 패널은 여전히 동일한 중력 모멘트를 발생시킵니다.
힌지 내부에서 조정 시 어떤 변화가 일어나는가
간단한 마찰 스택 모델의 경우, 저항 토크는 마찰면이 서로 얼마나 강하게 밀착되어 있는지, 재료 쌍의 유효 마찰 특성, 그리고 마찰력이 작용하는 유효 반경에 따라 달라집니다.
개념적 마찰 관계:
Tresist ∝ μ × N × reff
μ 이는 계면의 유효 마찰 거동을 나타내며, N 예압에 의해 발생하는 정상 하중 또는 클램핑 하중, 그리고 reff 유효 마찰 반경. 여러 마찰 접점이 저항 토크를 발생시킬 수 있지만, 정확한 관계는 힌지의 구조에 따라 달라집니다.
이는 메커니즘에 대한 설명일 뿐, 제품 치수 산정 공식이 아닙니다. 제조업체가 내부 형상 및 시험 기준을 제공하지 않는 한, 이 관계식을 바탕으로 생산용 경첩의 치수를 계산해서는 안 됩니다.
프리로드 경로의 중요성
조정 나사나 너트를 돌린다고 해서 직접적으로 토크가 발생하는 것은 아닙니다. 이는 내부 구조물을 통과하는 힘의 전달 경로를 변경할 뿐입니다. 조정 장치가 스프링이나 클램핑 부품을 압축하면, 그 힘이 마찰면으로 전달됩니다. 그러면 마찰면은 힌지 축을 중심으로 한 상대적 회전을 저지합니다.
이것이 바로 조정 장치 위치만으로는 토크를 측정할 수 없는 이유입니다. 두 개의 경첩은 마찰 층, 마모 상태, 온도, 제조 공차 또는 내부 예압 조건이 서로 다르면, 나사의 외관상 위치는 같아 보여도 서로 다른 토크를 발생시킬 수 있습니다.
추가 긴축이 반드시 선형적인 것은 아니다
흔히 저지르는 실수 중 하나는 나사의 회전을, 1/4바퀴 돌릴 때마다 동일한 양의 토크가 가해지는 것처럼 취급하는 것입니다. 이러한 관계는 선형적이지 않을 수 있습니다. 스프링이나 마찰 스택은 고유한 하중-변형 거동 특성을 가질 수 있으며, 예압이 증가함에 따라 접촉 조건이 변할 수 있습니다. 조정 이동 범위의 끝부분에 가까워지면, 나사를 추가로 움직여도 제어된 힌지 거동에서 실질적인 이득은 거의 없이 내부 힘이 크게 변동할 수 있습니다.
생산 과정에서 토크 설정이 중요한 경우, 측정된 힌지 토크 값이나 공급업체가 정한 조정 방법을 사용하십시오. 제품 설명서에 해당 방법이 명시적으로 정의되어 있지 않은 한, “나사가 느슨한 상태에서 몇 바퀴 돌리는지”를 범용 토크 사양으로 사용해서는 안 됩니다.
조정 범위는 작업 창입니다
조절 가능한 토크 힌지는 저값에서 고값까지 무한히 조절되는 것이 아니라, 사용 가능한 조절 범위가 있는 것으로 간주해야 합니다. 최저 설정값은 공급업체가 정의한 조절 조건 범위 내에 있어야 하며, 최고 설정값은 조절 장치와 토크 발생 메커니즘의 기계적 한계 범위 내에 있어야 합니다.
| 데이터시트 약관 또는 조건 | 그것이 의미해야 할 것 | 아직 명확히 해야 할 점 |
|---|---|---|
| 조정 범위 | 이 메커니즘이 적용되도록 설계된 사용 가능 토크 범위 | 힌지당 또는 한 쌍당; 시험 방향; 각도; 온도; 신품 상태 또는 조정 후 상태 |
| 최소 설정 | 기계적으로 제어되는 범위 내에서 설정 가능한 최저 목표 토크 | 조정기를 더 뒤로 당길 수 있는지, 그리고 그렇게 하는 것이 허용되는지 여부 |
| 최대 설정 | 설계 범위 내에서 설정 가능한 최대 목표 토크 | 기계적 멈춤 장치, 조정 장치의 허용 위치, 그리고 과도하게 조일 경우 메커니즘이 손상될 수 있는지 여부 |
| 토크 허용 오차 | 지정된 토크 조건에 대한 허용 편차 | 측정 방법, 속도, 방향, 각도 및 조건 설정 |
| 조정 방법 | 공급업체가 토크 변경을 어떻게 계획하고 있는지 | 공구, 접근 방향, 잠금 단계 및 현장 조정이 허용되는지 여부 |
데이터시트에 측정 조건 없이 광범위한 토크 범위만 기재되어 있다면, 그 수치는 엔지니어링 용도로는 불완전합니다. 정지 상태에서의 유지 토크, 이탈 토크, 이동 시 토크는 서로 다를 수 있습니다. 또한 토크는 내부 구조에 따라 방향이나 힌지 각도에 따라 달라질 수도 있습니다.
중요한 질문은 “얼마나 세게 조일 수 있을까?”가 아닙니다.” “이 경첩이 설계된 대로 작동하면서 반복적으로 어떤 토크 범위를 제공할 수 있는가?”입니다.”
유지 토크, 이탈 토크 및 구동 토크
패널이 제자리에 고정되어 있어도 조작감이 좋지 않을 수 있습니다. 경첩을 조정 범위의 상단 부근에 설정하면, 사용자가 패널을 움직이기 시작할 때 과도한 힘을 가해야 할 수 있습니다. 반대로 설정이 너무 낮으면, 이동 경로의 나머지 구간에서는 부드럽게 느껴지더라도 가장 힘이 많이 필요한 각도에서 패널이 제자리에서 벗어나는 현상이 발생할 수 있습니다.
사용감이 중요한 응용 분야에서는 다음 세 가지 토크 조건을 구분해 두는 것이 종종 유용합니다:
- 유지 토크: 패널이 정지 상태에서 움직이지 않도록 하는 저항력이 있다.
- 이탈 토크: 정지 상태에서 운동을 시작하는 데 필요한 토크.
- 구동 토크: 힌지가 이미 정해진 속도와 방향으로 움직이고 있는 동안 발생하는 토크에 저항하는 것.
단일 카탈로그 번호만으로는 이 세 가지를 모두 설명하지 못할 수도 있습니다. 동작 전반에 걸쳐 일관된 조작감이 중요하다면, 명목상 조정 범위가 전체 회전 범위에서 일정한 것으로 가정하기보다는 실제 힌지의 토크 측정 방법이나 토크-각도 관계 정보를 요청하십시오.
온도와 반복 작동 또한 마찰 특성을 변화시킬 수 있습니다. 그렇다고 해서 조정 가능한 경첩이 부적합하다는 뜻은 아닙니다. 이는 조정 목표와 허용 기준이 단일 벤치 측정값이 아닌 실제 작동 조건에 부합해야 함을 의미합니다.
나사 위치가 같다고 해서 토크가 같은 것은 아니다
조절 가능한 토크 힌지 두 개를 사용한다고 해서 토크 분배가 균등해진다는 보장은 없습니다. 이 두 힌지는 공통 축을 중심으로 회전해야 하고, 호환되는 장착면에 고정되어야 하며, 한쪽 힌지가 대부분의 하중을 떠안지 않도록 적절히 조정되어야 합니다.
나사 위치가 같다고 해서 힌지 토크가 동일한 것은 아닙니다. 각 유닛마다 내부 마찰이나 예압이 약간 다를 수 있으며, 조립체 자체로 인해 힌지에 가해지는 하중이 고르지 않을 수도 있습니다. 한쪽 힌지가 다른 쪽보다 훨씬 높게 설정되어 있다면, 전체 고정 토크가 충분해 보일지라도 패널이 뻑뻑하게 느껴지거나 움직일 때 비틀어지거나, 마운트에 과도한 하중이 가해질 수 있습니다.
조절 가능한 토크 경첩 두 개가 장착된 뚜껑을 생각해 봅시다. 조립 과정에서 두 조절 나사를 모두 눈에 보이는 동일한 위치로 돌렸습니다. 그러나 뚜껑이 여전히 어긋나자, 기술자는 뚜껑이 고정될 때까지 손이 닿기 쉬운 경첩 하나만 조입니다. 이제 최종 조립품은 충분한 총 저항력을 갖게 되었지만, 한쪽 경첩이 마찰 토크의 대부분을 감당하는 반면 다른 쪽은 훨씬 적은 기여를 하게 됩니다. 작동력이 증가하고 경첩 라인에서 균형이 맞지 않는 느낌이 들 수 있습니다. 실제 문제는 경첩 쌍의 조정과 조립 상태였음에도, 이 문제는 “토크 부족”으로 간주되었습니다. 이는 공학적 시나리오를 예시하기 위한 것이며, 실제 고객 프로젝트 기록이나 제품 테스트 결과는 아닙니다.
쌍을 이루는 힌지의 경우, 유용한 합격 여부를 확인하는 기준은 조립 시의 작동 상태입니다. 즉, 요구되는 각도에서 안정적으로 고정되는지, 작동력이 적정 수준인지, 걸림 현상이 없는지, 그리고 동작이 반복 가능한지 등을 확인해야 합니다. 개별 힌지의 토크를 측정할 경우, 두 개 모두에 대해 동일한 방법과 조건을 적용해야 합니다.
조정이 가치를 더하는 곳
조정 기능은 애플리케이션이 단일 사전 설정 토크보다는 제어된 미세 조정을 통해 이점을 얻을 수 있는 경우에 유용합니다. 대표적인 사례로는 아직 변화 중인 시제품 하중, 하나의 힌지 위치를 공유하는 여러 제품 변형, 개발 과정에서 조작감을 미세 조정해야 하는 경우, 또는 설치 후 조정을 의도적으로 허용하는 정비 절차 등이 있습니다.
하중과 필요한 토크가 이미 안정되어 있거나, 튜닝보다 반복성이 더 중요하거나, 생산 후 조정 지점에 접근할 수 없어야 하는 경우, 고정 토크 힌지가 더 깔끔한 선택이 될 수 있습니다. 이 비교는 여기서는 단지 기준일 뿐입니다. 프로젝트에서 여전히 고정형, 조정형, 단방향형, 멈춤형 또는 기타 토크 힌지 제품군 중에서 선택해야 하는 경우, 더 포괄적인 토크 힌지 선택 페이지에서 결정하시기 바랍니다.
핵심은 조정 기능을 단순한 기본 업그레이드가 아닌 기능적 요구사항으로 간주하는 것입니다. 설정을 다시 조정할 일이 전혀 없고 생산 토크가 이미 파악되어 있다면, 조정 장치는 유용한 성능 향상 없이 단지 제어 단계를 하나 더 추가하게 될 수 있습니다.
최종 조립 단계에서의 조정 접근
조절 가능한 경첩은 사양을 올바르게 지정했더라도 설치 후에는 사실상 조절이 불가능해질 수 있습니다. 캐비닛 벽면, 커버 리턴, 케이블 번들 또는 다른 부품과 마주 보는 나사는 제품을 분해하지 않고서는 사용할 수 없습니다.
도면에는 경첩의 윤곽선뿐만 아니라 조정 공구의 경로도 표시되어야 합니다. 필요한 육각 렌치, 드라이버, 스패너 또는 전용 공구가 전체 조립체를 통과하여 조정 장치에 접근할 수 있는지 확인하십시오. 접근 구멍이 필요한 경우, 조립 과정에서 임시로 뚫는 것이 아니라 생산 도면에 포함되어야 합니다.
경첩 장착 위치, 고정 장치 접근 경로 및 조립 후 방향을 보여주는 설치 애니메이션.
또한 조정이 허용되는 시점을 결정해야 합니다. 일부 제품은 조립 과정에서 한 번만 조정한 후 더 이상 건드리지 않습니다. 반면, 일부 제품은 서비스 시 조정을 의도적으로 허용하기도 합니다. 조정 후 설정이 변하지 않아야 하는 경우, 해당 모델에는 잠금 기능, 나사산 처리, 캡 또는 공급업체가 정의한 다른 고정 방식이 필요할 수 있습니다.
경첩이 두 개인 경우, 공구를 사용하여 두 경첩 모두를 조정할 때 뚜껑이나 패널이 뒤틀린 상태로 강제로 밀려나지 않도록 해야 합니다. 패널의 하중으로 인해 경첩이 예기치 않게 회전할 우려가 있는 경우, 조정 중에는 해당 부품을 지지해 주어야 합니다.
더 많은 조정이 오히려 잘못된 해결책이 될 때
이전에 안정적이었던 패널이 어긋나기 시작하면, 조정 나사를 조여주면 일시적으로 위치를 바로잡을 수 있습니다. 그렇다고 해서 원래 설정이 잘못되었다는 증거는 아닙니다. 고정 기능이 떨어지는 현상은 조립 과정에서 발생한 여러 가지 변화로 인해 발생할 수 있습니다.
점점 거세지는 움직임
고정 장치가 느슨하거나 브래킷이 유연한 경우, 경첩의 축과 겉으로 보이는 고정 상태가 달라질 수 있습니다.
패널 부하가 변경되었습니다
하드웨어를 추가하거나 무게 중심을 이동시키면 외부 모멘트가 원래 설정치를 초과할 수 있습니다.
내부 마모
마찰면이나 예압 부품은 힌지 설계 및 사용 조건에 따라 사용 중에 달라질 수 있습니다.
정렬 오류
더 이상 공통 축을 공유하지 않는 두 개의 경첩은 이동 범위 중 한 부분에서는 걸림 현상을 일으키고, 다른 부분에서는 편차를 유발할 수 있습니다.
조정 장치가 허용 범위 끝부분에 이미 근접해 있는 경우, 더 조이면 증상을 일시적으로 숨길 수는 있겠지만 내부 응력이나 작동 힘이 증가할 수 있습니다. 올바른 다음 단계는 조정 장치를 보정 수단으로 사용하기 전에 무엇이 변했는지 파악하는 것입니다.
‘조정’은 설정 및 튜닝 기능입니다. 이는 경첩 마모, 고정 부위의 느슨함, 패널 과부하 또는 내부 부품 손상에 대한 보편적인 수리 방법이 아닙니다.
데이터시트에 반드시 명시해야 하는 조정 데이터
조절식 토크 힌지의 경우, 공급업체가 단순히 최소값과 최대값만 공개하는 대신 조절 메커니즘과 토크 조건을 명확히 명시해 줄 때 비교하기가 훨씬 수월합니다.
- 조정 범위: 경첩당 또는 한 쌍당, 그리고 예상되는 최소 및 최대 사용 범위.
- 토크의 정의: 보유, 이탈, 주행 또는 공급업체가 정의한 기타 측정 항목.
- 측정 조건: 회전 방향, 각도, 속도, 온도, 그리고 힌지가 새것인지 사용된 것인지 여부.
- 조정 인터페이스: 나사, 너트, 공구 종류, 접근 방향 및 필요한 잠금 단계.
- 조정 한도: 기계적 정지 장치, 허용 나사 위치 또는 과도한 조정을 방지하는 기타 제한 요소.
- 회전 엔벨로프: 사용 가능한 각도 및 내장된 스톱이나 간섭 한계.
- 방향성: 두 방향에서 저항 토크가 비슷해야 하는지, 아니면 달라야 하는지 여부.
- 현장 조정: 설치 후 조정이 허용되는지, 그리고 설정을 어떻게 유지해야 하는지.
이러한 사항들이 명확해지면, 엔지니어는 정의 페이지를 본격적인 치수 산출 작업으로 변질시키지 않고도 조정 가능한 메커니즘을 비교할 수 있습니다. 모델 치수와 상용 옵션은 토크 힌지 제품군.
조절식 토크 힌지 자주 묻는 질문
가변 토크 힌지는 조절식 토크 힌지와 같은 것인가요?
꼭 그렇지는 않습니다. “가변 토크”는 설계상 저항 토크가 변하는 경첩을 의미할 수 있는 반면, “조절 가능한 토크”는 제품이 정의된 범위 내에서 토크 설정을 제어 가능한 방식으로 변경할 수 있음을 구체적으로 의미합니다. 공급업체는 해당 용어가 실제 모델에서 어떻게 사용되는지 명확히 정의해야 합니다.
토크를 조정하면 경첩의 개방 각도가 바뀌나요?
꼭 그렇지는 않습니다. 토크 조정은 회전 저항을 변경합니다. 허용 회전 각도나 기계적 정지 장치는 힌지 설계상 이러한 기능들이 의도적으로 결합되어 있지 않은 한, 모델별로 상이한 별도의 기능입니다.
캔을 여는 토크와 닫는 토크를 각각 따로 조정할 수 있나요?
독립적인 방향 제어를 위해 설계된 장치에서만 적용됩니다. 단일 조정 지점으로 개폐 토크를 별도로 설정할 수 있다고 가정해서는 안 됩니다. 토크 방향 및 조정 방법은 모델 데이터에서 반드시 확인해야 합니다.
조정 범위에 대해 문의하기
힌지 모델이나 도면, 공개된 토크 범위, 조정 인터페이스, 필요한 회전 방향, 조정 접근 제약 사항, 그리고 설치 후 미세 조정이 필요한지 여부를 제공해 주십시오. 이러한 세부 정보는 어떤 조정 및 토크 측정 데이터에 대해 추가 확인이 필요한지 파악하는 데 도움이 됩니다.
조절식 토크 힌지는 무제한 조임 기능이 아니라, 제어 가능한 토크 설정 메커니즘을 통해 정의됩니다. 유용한 공학적 정보로는 조정 범위, 사용 가능한 토크 범위, 측정 조건, 방향별 거동, 접근성, 그리고 이를 초과할 경우 조정 장치가 더 이상 적절한 해결책이 되지 않는 한계 등이 있습니다.
