인체공학적 산업용 손잡이: 안전, 편안함 및 내구성 가이드

까다로운 산업, 의료 및 실험실 환경에서 핸들 디자인은 장비 효율성과 사용자 안전에 직접적인 영향을 미칩니다.

이러한 환경의 핸들은 인체공학적 편안함과 장기적인 내구성이 균형을 이루어야 합니다. 인체공학은 작업 효율성을 높이고 작업자의 피로를 줄여주며, 내구성은 부식, 무거운 하중, 잦은 작동과 같은 열악한 조건을 견딜 수 있는 소재를 보장합니다.

올바른 핸들을 선택하는 것은 장비의 기능, 안전 및 수명을 개선하는 데 핵심적인 요소입니다.

이 문서에서는 차세대 애플리케이션을 위한 최적의 핸들을 선택하는 데 도움을 주기 위해 엔지니어, 구매 관리자 및 설계자를 위한 선택 원칙과 기술적 고려 사항을 살펴봅니다.

인체공학의 과학: 안전과 효율성을 향상시키는 핸들 디자인하기

반복적 긴장성 부상(RSI) 감소

인체공학적 핸들은 손목과 손가락의 자연스러운 위치를 유지하고 압력을 고르게 분산하며 장시간의 고강도 손 부하를 방지합니다. 따라서 작업자가 그립을 잡을 때 근육을 과도하게 사용하지 않아도 됩니다. 근골격계 긴장 및 부상. 예를 들어 미끄럼 방지 질감의 표면을 가진 손잡이는 기름으로 오염된 상태에서도 안전하게 잡을 수 있습니다.

향상된 그립 안전성

사람 손의 자연스러운 곡선과 일치하도록 설계된 손잡이 모양과 치수는 두꺼운 장갑을 낀 상태에서도 미끄러짐을 방지하고 부드럽게 조작할 수 있습니다. 연구 결과 적절하게 설계된 손잡이는 작업자의 제어력을 크게 향상시키고 그립 미끄러짐으로 인한 작업장 부상을 줄여줍니다.

피로 감소

최적의 손잡이 직경과 길이로 사용자가 더 적은 힘으로 작업을 완료할 수 있습니다. 경험에 따르면 인체공학적으로 최적화된 핸들은 성능 저하 없이 연속 작업 시간을 연장하여 생산성과 안전성을 모두 향상시킵니다.

주요 디자인 요소

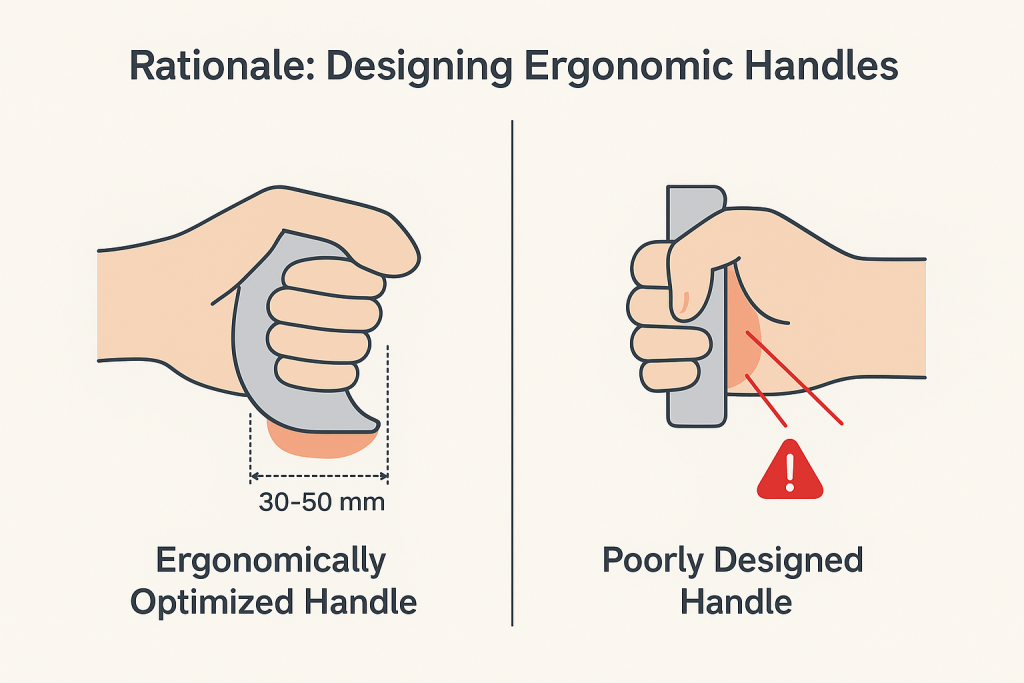

인체공학적 핸들 디자인

• 모양 및 윤곽: 날카로운 모서리나 모서리를 피하고 손바닥의 호를 자연스럽게 따라가는 곡선을 선택하세요. 둥글고 볼록한 손잡이는 국소적인 압력과 마찰을 최소화하여 장시간 사용 시 피로감을 줄여줍니다.
• 크기 및 지름: 핸들 직경은 적당해야 합니다. 인체공학적 가이드라인 직경은 30~50mm(약 41mm가 이상적)를 권장하며, 손잡이 길이는 약 100~150mm가 적당합니다. 그래야 대부분의 사용자가 과도하게 쥐지 않고도 손잡이 전체를 편안하게 잡을 수 있습니다. 장갑을 착용한 경우 손가락이 손잡이에 자연스럽게 들어갈 수 있도록 추가 여유 공간을 제공해야 합니다.
• 머티리얼 및 표면 텍스처: 적절한 경도와 탄성을 가진 소재를 사용하세요. 표면 질감은 미끄럼 방지 기능을 제공해야 합니다. 부드러운 복합 소재 또는 코팅(예: 고무, 열가소성 엘라스토머)을 사용하여 그립감을 높이고, 세밀한 질감과 결합하여 마찰을 개선하는 것이 좋습니다.

사례 연구: 부실한 설계의 대가

산업 유지보수에서 핸들이 너무 작거나 지나치게 부드러우면 작업자가 작업 중에 과도한 힘을 가해야 하는 경우가 많습니다. 이는 오작동과 장비 손상의 위험을 증가시킵니다. 피로 또는 핸들 미끄러짐은 경미한 재작업 지연이나 심한 경우 부상 또는 장비 고장으로 이어져 추가 수리 비용과 보상 청구로 이어질 수 있습니다. 생산성과 안전 측면에서 최적화된 핸들 디자인은 상당한 가치를 제공합니다.

내구성의 기초: 열악한 환경에서도 장기적인 성능 보장하기

재료	장점	단점
스테인리스 스틸(304/316)	뛰어난 내식성, 손쉬운 세척	높은 비용, 무거운 무게
알루미늄 합금	가볍고 강도가 높으며 자연적으로 부식에 강합니다.	스테인리스 스틸보다 내식성이 낮고 고온에서 크리프 현상이 발생할 수 있습니다.
엔지니어링 플라스틱(PBT/PA)	강력한 내화학성, 전기 절연성, 저렴한 비용	낮은 강도 및 내마모성, 제한된 부하 용량
다이캐스트 아연 합금	고강도, 우수한 내식성, 복잡한 얇은 벽 부품에 적합	알루미늄보다 무겁습니다.

재료 선택

• 스테인리스 스틸(예: 304/316)
• 스테인리스 스틸은 내식성과 위생성이 뛰어나 잦은 청소나 화학물질 노출이 필요한 환경에 이상적입니다(산업용 핸들 소재에 대해 자세히 알아보기). 하지만 상대적으로 비용이 많이 들고 무겁습니다.
• 알루미늄 합금
• 알루미늄 합금은 가볍고 튼튼하여 산업 및 운송 분야에서 널리 사용됩니다. 표면은 자연적으로 산화물 층을 형성하여 기본적인 부식 방지 기능을 제공합니다. 단점으로는 스테인리스 스틸보다 경도가 낮고 긁힘에 취약하며 고온에서 크리프 위험이 있다는 점이 있습니다.
• 고성능 엔지니어링 플라스틱(예: PBT, PA)
• 이러한 소재는 비용 효율적이고 가벼우며 화학적 내성이 있습니다. 하지만 금속의 기계적 강도와 내마모성이 부족하여 고부하 애플리케이션에는 적합하지 않습니다.
• 다이캐스트 아연 합금
• 아연 합금은 뛰어난 강도, 내식성, 정밀한 성형 능력을 갖추고 있어 고하중을 견디는 손잡이에 이상적입니다. 주요 단점은 알루미늄에 비해 무게가 무겁고 초경량 애플리케이션에는 적합하지 않다는 점입니다.

환경적 요인

• 내화학성: 작업 환경에 존재하는 화학물질(예: 소독제, 용제, 강산/알칼리)에 내성이 있는 소재를 선택하세요. 예를 들어 의료용 멸균에는 산성 또는 알칼리성 세척제가 사용되는 경우가 많으므로 산성 및 알칼리성 스테인리스 스틸 또는 내화학성 플라스틱이 필요합니다.
• 온도 적응성: 고온 환경(예: 121~134°C의 오토클레이브)에서는 내열성 소재가 필요하고, 저온 환경(예: 냉동고, 냉장 보관)에서는 취성에 강한 소재가 필요합니다. 고온에서 부드러워지거나 성능이 저하되는 엔지니어링 플라스틱은 주의해야 합니다.
• UV 내구성: 실외 장비는 자외선 열화에 대한 보호가 필요합니다. 장시간 햇빛 노출로 인한 소재의 노화 및 취성을 방지하기 위해 자외선에 안정적인 플라스틱 또는 코팅을 사용하세요. 실외용 손잡이 선택에 대한 자세한 지침은 다음을 참조하세요. 애플리케이션 시나리오: 실외 및 열악한 환경.
• 기계적 스트레스: 진동, 충격, 하중 강도를 고려하여 패스너와 소재의 강도를 충분히 확보하세요. 국제 기계 진동 표준 준수(IEC 60068-2-6) 및 영향 성능 표준(ISO 16933)는 동적 부하에서 핸들 안정성을 보장합니다.

표면 처리

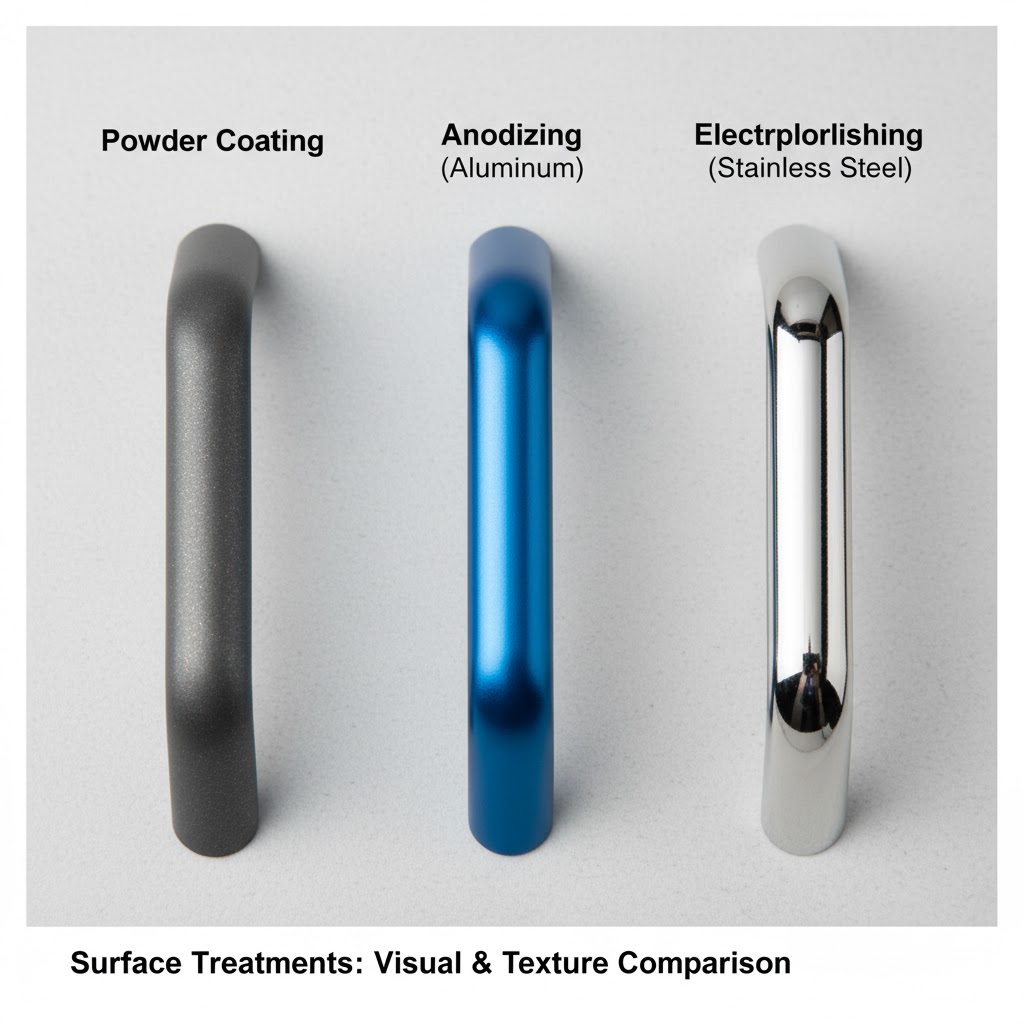

다양한 금속 손잡이의 표면 처리 효과 비교 차트

• 파우더 코팅: 금속 표면에 파우더를 분사하고 경화시켜 다양한 색상의 내구성, 내마모성 및 부식 방지 마감재를 만듭니다. 이 코팅은 긁힘과 벗겨짐을 방지하여 실외 또는 습한 환경에 이상적입니다.
• 아노다이징(알루미늄): 아노다이징 알루미늄 합금 손잡이는 고밀도 산화물 층을 형성하여 내식성과 표면 경도를 크게 향상시킵니다. 또한 아노다이징 처리된 층은 염료를 흡수하여 변색되지 않는 매력적인 마감을 제공합니다.
• 전기 연마(스테인리스 스틸): 전기 연마 스테인리스 스틸 손잡이는 미세한 요철을 제거하여 거울처럼 매끄러운 표면을 만듭니다. 이 과정을 통해 박테리아나 오염 물질이 쌓일 수 있는 미세한 구멍을 제거하여 철저한 세척과 소독이 가능하므로 의료 및 식품 장비에 이상적입니다.
• 코팅/분사: 니켈 도금이나 파우더 코팅과 같은 기술로 내식성과 미관을 향상시킵니다. 필요에 따라 항균 또는 눈부심 방지 코팅과 같은 기능성 코팅을 선택할 수 있습니다.

애플리케이션 분석(I): 기계 및 산업 장비 핸들

고유한 과제

기계 장비의 손잡이는 높은 하중, 지속적인 진동, 기름과 먼지에 노출되는 경우가 많습니다. 유지보수 담당자는 시끄럽고 밀폐된 공간에서 두꺼운 장갑을 끼고 작업할 수 있습니다. 설계는 진동으로 인한 패스너 풀림을 방지하면서 강하게 밀거나 당길 수 있는 높은 토크를 견뎌야 합니다.

인체공학적 요구 사항

손잡이는 장갑을 낀 상태에서도 안전하게 잡을 수 있어야 합니다. 일반적인 솔루션으로는 손잡이 직경을 늘려 잡기 쉽게 하고, 미끄럼 방지를 위해 돌출된 질감을 추가하는 것이 있습니다. 장비 하우징이나 출입문의 경우 손잡이를 길게 하면 한손 또는 양손으로 편안하게 조작할 수 있습니다. 베임을 방지하기 위해 모든 모서리와 모서리는 매끄러워야 합니다.

내구성 요구 사항

중장비용 손잡이는 무거운 하중으로 인한 변형이나 파손을 방지하기 위해 용접 또는 볼트 연결부가 강화된 고강도 소재를 사용해야 합니다. 모든 구성 요소는 기계적 안전 기준을 충족하기 위해 진동 및 충격 테스트를 통과해야 합니다(예, DIN EN ISO 13849). 방진 설계는 움직이는 부품이나 잠금 장치를 손상시킬 수 있는 이물질이 쌓이는 것을 방지합니다.

일반적인 핸들 유형

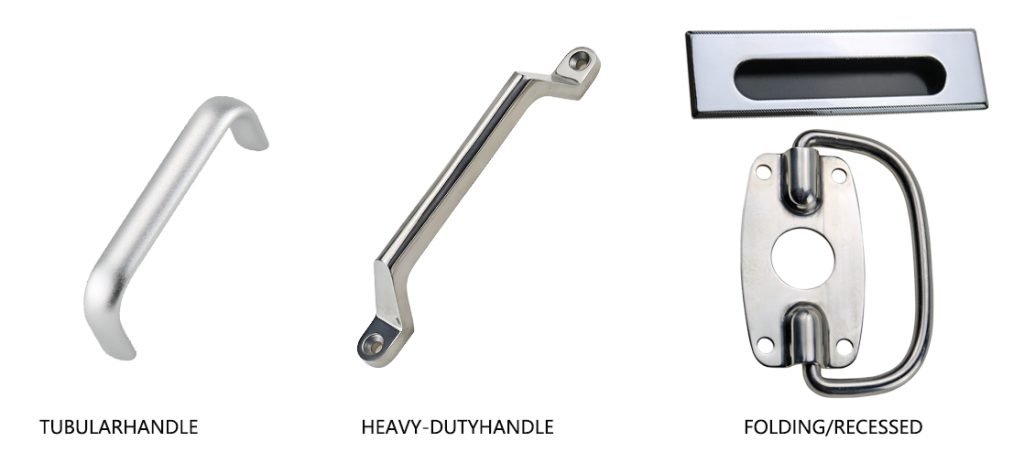

산업용-손잡이-유형-관형-고강도-접이식-매립형

• 튜브형 핸들: 튜브형 구조로 견고한 내구성과 샤프트를 따라 여러 개의 그립 포인트를 제공합니다. 캐비닛 도어와 공작기계 커버에 주로 사용되며 유연성과 강도를 제공합니다.
• 튼튼한 손잡이: 견고한 금속 구조와 큰 치수가 특징으로 극한의 당기는 힘을 견뎌냅니다. 산업용 로봇, 중장비 및 이와 유사한 애플리케이션에 적합합니다.
• 접이식/매립형 핸들: 사용하지 않을 때는 접거나 오목하게 접어 공간을 절약할 수 있어 공구함 뚜껑이나 액세스 패널에 이상적이며 충격으로 인한 손상을 최소화합니다.

특정 애플리케이션 분석(II): 의료 기기 핸들

고유한 과제

의료 환경에서는 엄격한 위생 및 멸균 기준이 요구됩니다. 손잡이는 강력한 소독제(예: 알코올, 글루타르알데히드)에 자주 노출되어도 벗겨지거나 변색되지 않아야 합니다. 또한 작고 복잡한 장비는 민감한 전자기기를 위한 전자파 간섭(EMI) 차폐가 필요합니다. 의료 및 실험실 핸들 애플리케이션에 대한 자세한 예는 다음을 참조하세요. 애플리케이션 시나리오: 의료 및 실험실 장비.

인체공학적 요구 사항

의료용 손잡이는 응급 상황에서도 작업자가 단단히 잡을 수 있도록 매끄럽고 적절한 크기여야 합니다. 이동식 진단 기기나 카트의 경우 손잡이는 부드럽게 밀고 정확한 방향 제어가 가능해야 합니다. 응급 장비와 수술대에는 여러 각도에서 잡을 수 있는 다기능 손잡이가 필요한 경우가 많습니다.

내구성 요구 사항

손잡이는 박테리아 번식 및 교차 오염을 방지하기 위해 이음새가 없는 일체형 구조여야 합니다. 소재는 변색이나 균열 없이 반복적인 닦기와 고온 살균(예: 121°C 증기 멸균)을 견딜 수 있어야 합니다. 일부 손잡이 표면에는 항균 코팅(예: 은 이온)이 되어 있어 미생물 성장을 적극적으로 억제하여 장기적인 안전성을 보장합니다.

적용 사례

인체공학적 핸들은 의료용 카트, 수액 펌프 캐비닛, 침대 레일 및 수술실 장비에 일반적으로 사용됩니다. 손잡이 소재는 일반적으로 다음을 준수합니다. FDA 또는 ISO 13485 품질 시스템 표준을 준수합니다. 항균 효능에 대한 테스트를 거친 재료 ISO 22196 요청 시 사용할 수 있습니다.

특정 애플리케이션 분석(III): 실험실 장비 핸들

고유한 과제

실험실은 부식성 화학물질과 극한의 온도에 장비를 자주 노출시킵니다. 또한 민감한 기기의 경우 손잡이에 정전기 방전(ESD) 보호 기능이 필요할 수 있습니다. 이러한 손잡이는 정밀 기기나 층류 벤치 및 흄 후드와 같이 장갑을 끼고 작동하는 환경에서 사용됩니다.

인체공학적 요구 사항

정밀 기기의 작은 손잡이는 정확한 조정과 빠른 위치 지정을 위해 손가락 윤곽에 맞아야 합니다. 예를 들어 원심분리기 뚜껑 손잡이는 최소한의 손가락 힘으로 빠르게 조이고 풀 수 있도록 설계되었습니다. 인큐베이터나 흄 후드의 슬라이딩 도어 핸들은 사용 중 정밀한 제어를 위해 한 손으로 조작할 수 있어야 합니다.

내구성 요구 사항

가장 중요한 고려 사항은 뛰어난 내화학성입니다. 손잡이 소재는 산성 또는 알칼리성 용액과 유기 용매에 대한 노출을 견뎌야 합니다. 멸균기나 오븐용 손잡이는 유해 가스를 방출하지 않으면서 고온을 견뎌야 합니다. 실험실 환경에서는 마찰로 인한 정전기 축적을 방지하기 위해 접지가 있는 전도성 또는 정전기 방지 플라스틱을 사용한 정전기 방지 설계가 필요할 수도 있습니다.

적용 사례

원심분리기 손잡이, 흄 후드 새시, 글러브 박스 도어 및 분석 기기 인클로저에서 흔히 볼 수 있습니다. 이러한 핸들은 일반적으로 다음을 준수합니다. ISO 14644 클린룸 표준에 따라 내화학성 테스트를 거쳤습니다. ASTM D543 또는 이와 동등한 방법을 사용합니다.

애플리케이션에 꼭 맞는 핸들을 선택하는 방법: 단계별 가이드

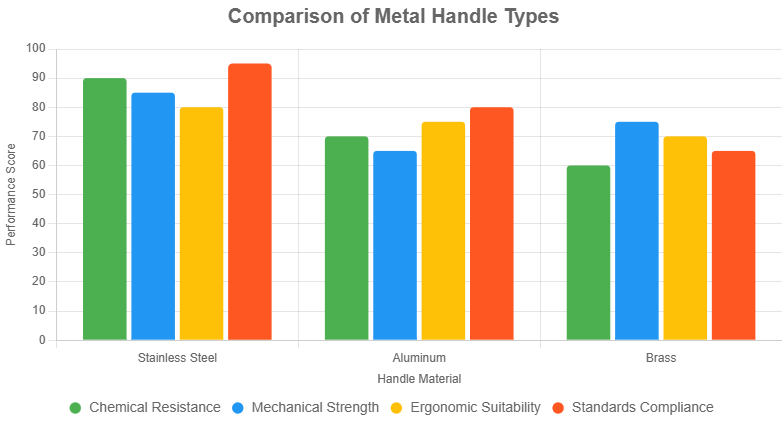

스테인리스 스틸, 알루미늄, 황동 손잡이의 성능 비교

결론 결론: 올바른 핸들에 대한 투자는 효율성과 안전에 대한 투자입니다.

핸들은 작지만 작업자와 기계 시스템 사이의 중요한 연결 고리 역할을 합니다. 올바른 핸들은 사용 편의성을 개선하고 안전을 강화하며 장비 수명을 연장하고 생산성과 사용자 만족도를 높입니다. 핸들 디자인은 작업 편의성, 작업자 건강, 전반적인 효율성에 직접적인 영향을 미치므로 절대 간과해서는 안 됩니다. 장비의 현재 핸들을 검토하여 인체공학 및 내구성 표준을 충족하는지 확인하고 업그레이드 기회를 파악하세요. 고성능 핸들에 투자하면 인력을 보호하고 장비 경쟁력을 강화하여 장기적인 가치를 창출할 수 있습니다.

자주 묻는 질문

Q: 금속 손잡이(스테인리스 스틸 등)를 선택해야 하나요, 엔지니어링 플라스틱을 선택해야 하나요?

A: 상황에 따라 다릅니다. 스테인리스 스틸은 강도와 내식성이 뛰어나 위생 또는 고강도 용도에 적합하지만 가격이 더 비쌉니다. 엔지니어링 플라스틱은 가볍고 단열성이 뛰어나며 비용 효율적이기 때문에 경량 또는 단열 용도에 적합합니다.

Q: 애플리케이션에 적합한 인체공학적 핸들 크기를 선택하려면 어떻게 해야 하나요?

A: 기준 치수: 직경 약 30-50mm, 그립 길이 약 100-150mm. 손가락 네 개가 들어갈 수 있는지 확인합니다(장갑을 착용한 상태). 사용자가 프로토타입을 테스트하여 편안함을 확인하는 것이 가장 이상적입니다.

Q: 의료 또는 실험실 환경에서 핸들을 청소할 때 고려해야 할 사항은 무엇인가요?

A: 중성 또는 전용 클리너로 닦으세요. 긁힘을 방지하기 위해 사포나 딱딱한 브러시 같은 마모성 도구는 피하세요. 철저한 소독을 위해서는 표면을 매끄럽고 온전하게 유지하는 것이 중요합니다.

Q: 실외용 장비의 손잡이에는 어떤 기능이 있나요?

A: 내후성이 핵심입니다. 녹에 강한 소재(예: 스테인리스 스틸, 양극산화 알루미늄)와 자외선 차단 마감재를 선택하여 햇빛에 의한 변색이나 품질 저하를 방지하세요.

질문: 리어 마운트 핸들이란 무엇이며 왜 선택해야 하나요?

A: 후면 장착 핸들은 장비 패널의 뒤쪽에서 고정되므로 전면에 나사가 노출되지 않습니다. 깔끔한 외관, 손쉬운 청소(돌출부 없음), 강화된 보안 및 설치 강도 등의 이점이 있습니다.
