AHU 액세스 도어 힌지: 공간, 하중 및 씰 선택 가이드

AHU 액세스 도어가 열리기 어렵거나 처지기 시작하거나 개스킷을 고르게 압축하지 못하는 경우, 도어 패널 자체에만 문제가 있는 것이 아닙니다. 많은 경우 힌지 선택, 힌지 위치 및 힌지 하중 용량이 서비스 접근, 공기 누출, 도어 정렬 및 장기 유지보수 비용에 직접적인 영향을 미칩니다.

HVAC 장비 제조업체, 인클로저 제작업체, 시설 유지보수 팀 및 기계 계약업체에게 AHU 액세스 도어에 적합한 힌지를 선택하는 것은 실용적인 엔지니어링 결정입니다. 힌지는 단열 도어 무게를 지탱하고, 혼잡한 기계실에서 충분한 개방 간격을 허용하며, 반복적인 서비스 주기 후에도 안정적인 개스킷 압축을 유지해야 합니다.

이 가이드는 제한된 유지보수 공간, 무거운 단열 도어 하중, 고르지 않은 개스킷 압력이라는 세 가지 실제 프로젝트 문제를 바탕으로 AHU 액세스 도어 힌지를 선택하는 방법을 설명합니다. AHU 제조업체와 유지보수 팀의 목표는 단순히 도어에 맞는 힌지를 선택하는 것이 아니라 안전한 접근, 안정적인 정렬 및 장기적인 씰링 성능을 지원하는 힌지 솔루션을 선택하는 것입니다.

잘못된 힌지 선택으로 인해 발생하는 일반적인 AHU 액세스 도어 문제

AHU 액세스 도어는 필터 교체, 코일 점검, 팬 섹션 유지보수, 청소 및 일상적인 장비 서비스를 위해 사용됩니다. 이러한 도어는 장치의 서비스 수명 동안 반복적으로 열리기 때문에 힌지 성능은 유지보수 효율성, 안전 및 씰 안정성에 직접적인 영향을 미칩니다.

경첩을 잘못 선택하면 처음에는 도어를 고정할 수 있지만 반복적으로 작동하면 문제가 발생하는 경우가 많습니다. 도어가 처지거나 프레임이 긁히거나 개스킷 압축력이 떨어지거나 좁은 기계실에서 열리기 어려워질 수 있습니다. 옥상 AHU 또는 습한 냉각 섹션에서는 부식으로 인해 힌지 마찰이 증가하여 비상 접근이 더 어려워질 수 있습니다.

AHU 도어의 경우 힌지는 장식용 액세서리가 아닙니다. 출입문 하드웨어 시스템의 일부이며 하중, 개방 각도, 프레임 구조 및 환경에 따라 선택해야 합니다. 표준 캐비닛 하드웨어가 이러한 요구 사항을 충족할 수 없는 경우 힌지는 반복적인 서비스 주기, 장비 패널 및 더 높은 기계적 요구 사항을 위해 설계된 산업용 액세스 하드웨어 구성 요소로 취급해야 합니다.

가장 일반적인 힌지 관련 AHU 액세스 도어 문제는 다음과 같습니다:

• 근처의 파이프, 덕트, 벽 또는 서비스 장비가 스윙 경로를 막고 있어 출입문이 완전히 열리지 않습니다.
• 도어가 힌지 시스템에 비해 너무 무거워서 시간이 지남에 따라 처지기 시작합니다.
• 개스킷이 균일하게 압축되지 않아 공기가 새거나 밀봉 성능이 불안정해집니다.
• 습한 환경이나 실외 환경에서는 힌지가 부식되거나 뭉치거나 작동이 어려워집니다.
• 경첩과 래치가 별도로 선택되어 있어 도어가 안정적인 폐쇄 압력을 유지할 수 없습니다.
• 힌지 구멍 패턴 또는 장착 구조가 AHU 프레임 또는 단열 패널에 적합하지 않습니다.

더 나은 접근 방식은 힌지를 전체 출입문 하드웨어 시스템의 일부로 취급하는 것입니다. 힌지, 래치, 개스킷, 프레임 및 도어 패널이 함께 작동해야 안정적인 서비스 접근과 장기적인 밀폐 성능을 제공할 수 있습니다.

1: 좁은 유지보수 공간에서 AHU 도어가 완전히 열리지 않음

많은 AHU가 기계실, 옥상 플랫폼, 장비 복도 또는 사용 가능한 서비스 공간이 제한된 공장 구역에 설치됩니다. 근처의 파이프, 덕트, 벽, 케이블 트레이, 밸브 및 서비스 장비로 인해 출입문이 완전히 열리지 않을 수 있습니다. 출입문이 충분히 열리지 않으면 필터 교체, 코일 청소, 팬 점검 또는 내부 수리 작업의 속도가 느려지고 안전성이 떨어집니다.

이 경우 힌지 선택은 도어 크기뿐만 아니라 AHU 주변의 실제 서비스 여유 공간을 고려하여 시작해야 합니다. 표준 캐비닛에서 잘 작동하는 경첩은 좁은 유지보수 복도에 설치된 AHU에는 적합하지 않을 수 있습니다.

힌지를 선택하기 전에 다음 질문을 확인하세요:

• AHU 출입문 앞의 여유 공간은 얼마나 확보할 수 있나요?
• 문이 주변 장애물에 부딪히지 않고 90도 이상 열릴 수 있나요?
• 유지보수 작업을 하려면 문을 120도, 180도 열거나 완전히 제거해야 하나요?
• 문이 필터, 코일, 도구, 사다리, 배관 또는 인접 장비와 간섭을 일으키나요?
• 한 명의 기술자가 서비스 중에 문을 안전하게 열고 잡을 수 있나요?

벽, 덕트, 파이프 또는 서비스 플랫폼 가까이에 AHU를 설치하면 액세스 도어가 완전히 열릴 공간이 충분하지 않을 수 있습니다. 이 경우 힌지로 접근 문제를 먼저 해결해야 합니다. 필터 교체, 코일 청소 또는 내부 검사 중에 도어를 제거해야 하는 경우, 탈착식 경첩

는 패널을 제한된 공간에 억지로 밀어 넣지 않고 들어 올릴 수 있기 때문에 고정 경첩보다 실용적인 경우가 많습니다.

오프셋 힌지 또는 스윙 클리어 힌지 디자인도 도어를 프레임에서 멀리 이동하고 주변 장비와의 간섭을 줄이는 데 도움이 될 수 있습니다. 이러한 힌지 디자인은 도어가 두꺼운 개스킷, 단열층 또는 돌출된 프레임 가장자리를 통과해야 할 때 유용합니다.

제한된 유지 관리 공간이 프로젝트의 주요 문제인 경우 다음 사항에 중점을 둔 별도의 가이드가 있습니다. 좁은 공간에서의 AHU 액세스 문제. 이 문서에서는 탈착식 힌지가 서비스 제한 구역에서 유용한 경우에 대해 설명합니다.

상업적 안내: 덕트, 배관, 벽 또는 좁은 서비스 복도에 의해 AHU 액세스 도어가 막혀 있는 경우 도어 크기, 패널 두께, 개방 방향 및 사용 가능한 간격을 보내주세요. HTAN은 탈착식, 오프셋 또는 맞춤형 힌지 디자인이 출입문 레이아웃에 더 적합한지 평가하는 데 도움을 드릴 수 있습니다.

2: 시간이 지남에 따라 무거운 단열 AHU 도어가 처지기 시작함

AHU 출입문은 보기보다 무거운 경우가 많습니다. 도어에는 단열재, 이중벽 판금, 개스킷 재료, 손잡이, 래치, 보기 창, 보강판 또는 내부 음향 처리 등이 포함될 수 있습니다. 힌지 하중 등급이 너무 낮으면 도어가 서서히 처지거나 프레임이 긁히거나 상단 또는 하단 모서리 근처에 고르지 않은 씰 틈이 생길 수 있습니다.

도어 무게는 힌지 선택의 한 부분일 뿐입니다. 도어 폭, 무게 중심, 개방 빈도, 힌지 간격 및 프레임 강도도 장기적인 성능에 영향을 미칩니다. 넓은 AHU 도어는 같은 무게의 좁은 도어보다 힌지 쪽에서 더 많은 굽힘 모멘트를 생성합니다.

무거운 단열 AHU 출입문의 경우, 힌지 시스템을 도어 무게에 정확히 맞추기보다는 안전 계수가 있는 힌지 시스템을 선택해야 합니다. 힌지 등급이 실제 도어 무게에 너무 근접하면 반복적인 개폐로 인해 마모, 처짐, 나사 풀림 또는 힌지 리프 변형이 발생할 수 있습니다.

실용적인 엔지니어링 접근 방식으로 이러한 요소를 함께 고려하세요:

• 단열재 및 하드웨어를 포함한 총 도어 무게.
• 문 높이 및 너비.
• 문이 열려 있을 때의 무게 중심.
• 힌지 수 및 힌지 간격.
• 마운팅 표면 두께 및 프레임 강도.
• 유지 관리 주기 중 개방 빈도.
• 문을 완전히 열었을 때 지원이 필요한지 여부.

문이 넓거나 단열재 또는 추가 하드웨어가 장착된 경우 가벼운 캐비닛 경첩으로 처음에는 문을 고정할 수 있지만 반복되는 서비스 주기 후에 처짐이 발생할 수 있습니다. 이러한 무거운 AHU 액세스 도어의 경우, 견고한 힌지 더 강력한 지지력을 제공하고 장기적인 도어 오정렬을 줄이는 데 도움이 됩니다.

경첩의 개수도 문 디자인과 일치해야 합니다. 힌지 위치가 올바르게 정렬되지 않은 경우 힌지를 더 추가하는 것이 항상 최선의 해결책은 아닙니다. 적절하게 선택되고 정확하게 설치된 두세 개의 경첩이 잘못 정렬된 네 개의 경첩보다 더 나은 성능을 발휘하는 경우가 많습니다.

무거운 단열 AHU 도어용: HTAN은 힌지 하중 용량, 힌지 간격, 장착 구멍 패턴 및 장착 구조를 평가하여 도어 처짐을 줄이고 장기적인 도어 정렬을 개선하는 데 도움을 줄 수 있습니다. 문의를 보낼 때 도어 높이, 도어 너비, 예상 무게, 패널 두께, 프레임 재질, 예상 개방 빈도를 포함하세요.

3: 고르지 않은 개스킷 압축으로 인한 공기 누출의 원인

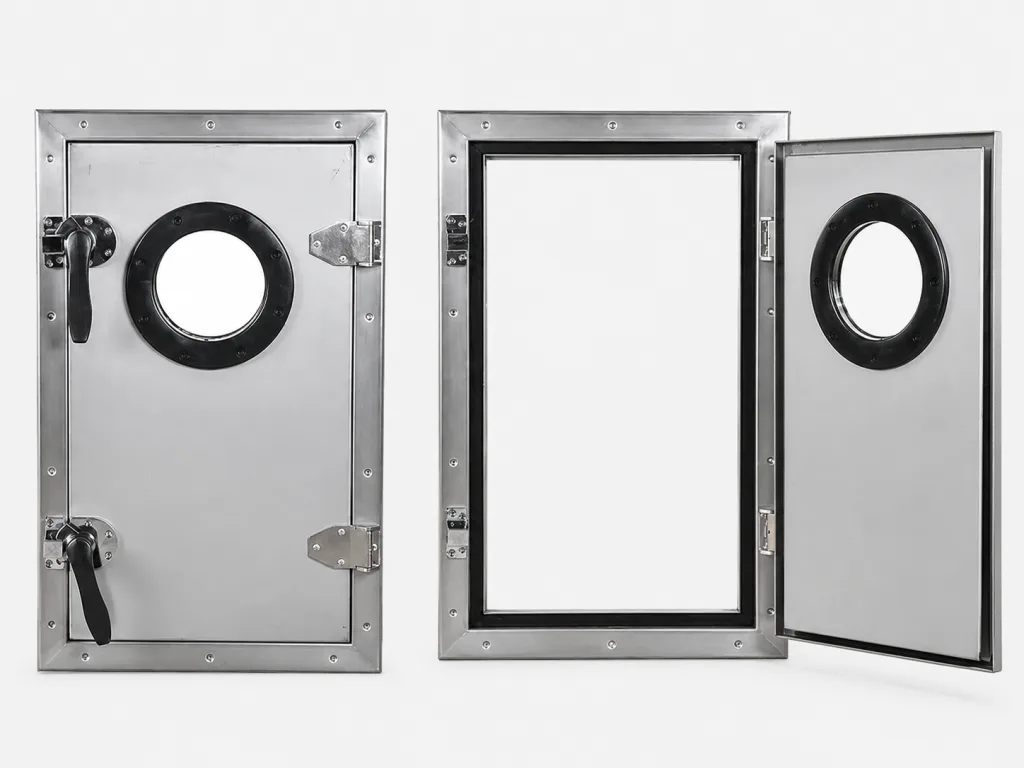

힌지는 그 자체로 AHU 도어를 밀봉하지는 않지만 도어가 개스킷을 균일하게 누를 수 있는지 여부에 큰 영향을 미칩니다. 힌지가 약하거나 정렬이 잘못되었거나 위치가 잘못되면 도어가 개스킷을 고르게 압축하지 못할 수 있습니다. 도어의 한쪽은 너무 꽉 눌러지는 반면 반대쪽은 눈에 보이는 틈이 생길 수 있습니다.

고르지 않은 개스킷 압축은 여러 가지 문제를 일으킬 수 있습니다:

• AHU 출입문 주변의 공기 누출.
• 필터, 코일 또는 팬 섹션의 압력 안정성이 감소합니다.
• 먼지 바이패스 또는 필터링되지 않은 공기 누출.
• 제대로 밀폐되지 않은 문 가장자리 주변의 결로.
• 고르지 않은 압축으로 인한 조기 개스킷 마모.
• 더 자주 유지 관리 및 조정합니다.

씰 성능은 기압, 여과, 온도 제어 또는 습기 관리가 안정적으로 유지되어야 하는 AHU 섹션에서 특히 중요합니다. 이러한 애플리케이션에서는 개스킷 두께, 래치 위치, 압축 요구 사항 및 도어 강성과 함께 힌지 선택을 고려해야 합니다.

더 나은 밀폐 성능을 위해 힌지는 도어가 프레임에 직각으로 닫힐 수 있어야 합니다. 반복적으로 열고 닫은 후에도 힌지 쪽이 안정적으로 유지되어야 합니다. 도어가 처지거나 움직이면 시간이 지남에 따라 개스킷 압축 패턴이 변경됩니다.

힌지 쪽은 정렬되어 있지만 도어의 반대쪽이 개스킷에 단단히 당겨지지 않는다면 힌지에만 문제가 있는 것이 아닐 수 있습니다. 많은 밀폐형 AHU 액세스 도어는 래치 쪽에서도 닫는 힘이 필요합니다. 이러한 경우, 압축 래치 도어를 프레임 쪽으로 당겨 개스킷이 더 고르게 압축될 수 있도록 도와줍니다.

넓거나 무거운 도어의 경우 힌지 배치가 더욱 중요해집니다. 힌지 라인이 개스킷 압축 라인에서 너무 멀리 떨어져 있으면 문을 닫는 동안 도어가 약간 뒤틀릴 수 있습니다. 이로 인해 래치가 꽉 조여져 있어도 씰 틈이 생길 수 있습니다.

상업적 안내: 프로젝트에 안정적인 개스킷 압축이 필요한 경우 힌지와 래치를 별도로 선택하지 마세요. 개스킷 두께, 필요한 압축량, 도어 크기, 래치 위치 및 프레임 구조를 보내주세요. HTAN은 완벽한 AHU 출입문 하드웨어 솔루션으로 힌지와 래치를 매칭하는 데 도움을 드릴 수 있습니다.

4: 부식 또는 먼지로 인해 힌지 작동이 어려운 경우

AHU 출입문은 습기, 결로, 청소용 화학물질, 실외 날씨, 옥상 환경 또는 해안가 공기에 노출될 수 있습니다. 이러한 조건에서 힌지 부식은 마찰을 증가시키고, 움직임을 감소시키거나, 힌지 핀을 손상시키거나, 유지보수 중에 액세스 도어를 열기 어렵게 만들 수 있습니다.

재료 선택은 AHU 작동 환경에 따라 결정해야 합니다. 건조한 실내 기계실에는 옥상 AHU, 냉각 코일 섹션, 습한 플랜트실 또는 해안 설치와 동일한 힌지 재료가 필요하지 않을 수 있습니다.

옥상, 냉각 코일 근처 또는 습기가 많은 기계실에 AHU를 설치하면 습기가 힌지 마찰을 증가시키고 서비스 수명을 단축시킬 수 있습니다. 이러한 환경에서는, 스테인리스 스틸 경첩 는 일반적으로 장기간 사용할 수 있도록 더 강력한 내식성을 제공하기 때문에 저가의 도금 힌지보다 더 나은 선택입니다.

많은 산업 및 HVAC 애플리케이션에서 304 스테인리스 스틸은 실내 및 적당히 습한 환경에서 우수한 내식성을 제공합니다. 해안가 옥상이나 염분, 화학 물질 또는 잦은 결로에 노출되는 지역과 같이 보다 가혹한 환경에서는 316 스테인리스 스틸이 장기적으로 더 나은 성능을 제공할 수 있습니다.

표면 마감도 중요합니다. 매끄러운 힌지 표면은 청소하기 쉽고 먼지가 잘 끼지 않습니다. 깨끗하고 통제되거나 위생에 민감한 구역에서 사용되는 AHU 출입문의 경우 힌지 형상에 불필요한 홈, 노출된 먼지 함정, 청소하기 어려운 모양을 피해야 합니다.

AHU 액세스 도어에 경첩을 지정할 때는 다음 사항을 고려하세요:

• 실내 또는 실외 설치.
• 습도 및 결로 노출.
• 옥상 날씨 노출.
• 해안 또는 부식성 대기 조건.
• 청소 빈도 및 세정제.
• 필요한 서비스 수명 및 유지보수 주기.
• 힌지가 매끄럽고 쉽게 닦을 수 있어야 하는지 여부.

상업적 안내: 옥상 AHU, 해안 프로젝트, 냉각 코일 섹션 또는 습한 기계실의 경우 설치 환경과 부식 노출 수준을 제공하세요. HTAN은 서비스 수명 연장을 위해 적합한 힌지 재질, 표면 마감, 핀 구조 및 장착 설계를 추천할 수 있습니다.

다양한 AHU 도어 조건에 적합한 힌지 유형을 선택하는 방법

AHU 출입문 문제마다 다른 힌지 솔루션이 필요합니다. 모든 AHU 도어에 가장 적합한 단일 힌지 유형은 없습니다. 올바른 선택은 도어 크기, 무게, 서비스 간격, 씰링 요구 사항, 작동 환경 및 유지보수 빈도에 따라 달라집니다.

표준 AHU 액세스 도어용 버트 힌지

버트 힌지는 도어가 매우 무겁지 않고 충분한 서비스 여유 공간이 있는 많은 표준 AHU 액세스 도어에 적합합니다. 간단하고 컴팩트하며 비용 효율적입니다. 하지만 설치 시 정확한 정렬이 필요합니다. 힌지 위치가 정렬되지 않으면 도어가 가스켓에 걸리거나 고르지 않은 압력이 가해질 수 있습니다.

버트 힌지는 유지보수 공간이 큰 문제가 되지 않는 실내 환경의 중소형 AHU 액세스 도어에 가장 적합합니다.

길거나 가벼운 패널을 위한 연속 힌지

피아노 경첩이라고도 하는 연속 경첩은 도어 가장자리의 긴 부분을 따라 지지력을 분산시킵니다. 긴 경량 패널의 정렬에 도움이 될 수 있지만 무거운 단열 AHU 도어에 항상 최선의 선택은 아닙니다. 하중 용량, 힌지 두께, 핀 크기 및 설치 방법을 신중하게 확인해야 합니다.

연속 경첩은 높은 하중 용량보다 경첩 측면의 고른 지지력이 더 중요한 긴 서비스 패널, 필터 액세스 패널, 경량 도어에 유용할 수 있습니다.

탈착식 AHU 액세스 도어용 리프트 오프 힌지

리프트오프 힌지는 유지보수, 청소, 점검 또는 장비 교체를 위해 도어를 제거해야 할 때 유용합니다. 도어가 완전히 열리지 않는 좁은 공간에 AHU를 설치할 때 특히 유용합니다.

그러나 리프트오프 경첩은 신중하게 설치해야 합니다. 도어를 자주 제거하고 다시 설치하는 경우 유지보수 시 힌지 위치와 개스킷 압축 상태를 점검해야 합니다. 무거운 도어의 경우 기술자가 안전하게 제거할 수 있어야 합니다.

대형 또는 단열 AHU 도어용 고강도 힌지

대형 출입문, 넓은 단열 패널, 팬 섹션 도어, 코일 섹션 도어 및 자주 열리는 도어에는 고강도 힌지가 적합합니다. 이러한 경첩은 일반적으로 더 두꺼운 잎, 더 강한 핀, 강화된 너클 또는 더 견고한 장착 구조를 사용합니다.

표준 힌지로 인해 처짐, 나사 풀림, 프레임 변형 또는 장기적인 정렬 불량으로 이어질 수 있는 경우 권장됩니다.

더 나은 정렬 및 밀봉 제어를 위한 조절식 힌지

조정 가능한 힌지는 작은 설치 공차, 개스킷 압축 변화 또는 도어 정렬 문제를 보완하는 데 도움이 될 수 있습니다. 반복적인 서비스 주기 후에도 출입문이 일관된 밀봉 상태를 유지해야 할 때 유용합니다.

안정적인 밀폐가 필요한 AHU 액세스 도어의 경우 래치 및 개스킷 시스템과 함께 조정 가능한 경첩을 평가해야 합니다. 정렬 보정이 가능한 힌지를 사용하면 시간이 지남에 따라 유지보수 문제를 줄일 수 있습니다.

특수 AHU 도어 요구 사항을 위한 맞춤형 경첩

AHU 액세스 도어에 비정상적인 크기, 제한된 공간, 특수한 프레임 형상, 높은 무게, 특수 재료 요구 사항 또는 비표준 장착 구멍이 있는 경우 맞춤형 경첩이 필요할 수 있습니다. 이러한 경우 도어 구조를 확인하지 않고 카탈로그 경첩을 선택하면 설치 또는 성능 문제가 발생할 수 있습니다.

HTAN은 재료 선택, 힌지 길이, 장착 구멍 위치, 개방 각도, 핀 직경, 표면 마감 및 하중 관련 설계 조정과 같은 맞춤형 힌지 요구 사항을 지원할 수 있습니다.

AHU 출입문용 권장 힌지 솔루션

아래 표에는 일반적인 AHU 액세스 도어 문제와 적합한 힌지 솔루션이 요약되어 있습니다. 이는 장비 설계, 개조 또는 유지보수 계획 시 실질적인 출발점으로 사용할 수 있습니다.

AHU 도어 문제	권장 힌지 솔루션	작동하는 이유	최상의 대상
제한된 유지보수 허가	리프트오프 힌지 또는 오프셋 힌지	주변 장애물로부터 도어를 제거하거나 열 수 있습니다.	기계실, 옥상 AHU, 좁은 서비스 복도
중절연 출입문	견고한 힌지 또는 강화 스테인리스 스틸 힌지	더 높은 하중을 지원하고 장기적인 도어 처짐을 줄입니다.	대형 AHU 패널, 팬 섹션, 코일 섹션
고르지 않은 개스킷 압축	압축 래치 시스템으로 조절 가능한 힌지	더 나은 정렬 및 밀봉 압력 유지에 도움	고압 AHU 섹션, 필터 도어, 밀폐형 패널
습한 환경 또는 옥상 환경	304 또는 316 스테인리스 스틸 힌지	결로 및 실외 노출에 대한 내식성 향상	옥상 유닛, 해안 지역, 냉각 코일 섹션
잦은 검사 액세스	베어링 또는 저마찰 핀 디자인의 힌지	반복적인 개폐 시 마모 감소	유지보수 도어, 필터 액세스 도어, 검사 패널
특수 프레임 또는 비표준 패널 디자인	맞춤형 힌지 솔루션	장착 구멍, 패널 두께, 개방 각도 및 하중 요구 사항과 일치합니다.	OEM AHU 프로젝트, 레트로핏 프로젝트, 맞춤형 HVAC 장비

이 표는 엔지니어링 검토를 대체할 수는 없지만 선택 방향을 좁히는 데 도움이 됩니다. AHU 액세스 도어의 경우 가장 좋은 힌지가 항상 가장 강하거나 가장 비싼 옵션은 아닙니다. 가장 좋은 힌지는 도어 무게, 서비스 공간, 씰 요구 사항 및 설치 환경에 맞는 힌지입니다.

AHU 액세스 도어 힌지 선택 체크리스트

AHU 액세스 도어용 경첩을 선택하기 전에 전체 도어 시스템을 검토하세요. 이 체크리스트는 도면에는 맞지만 현장에서 실패하는 경첩을 선택하는 위험을 줄이는 데 도움이 될 수 있습니다.

1. 도어 크기 및 무게

• 문 높이와 너비를 측정합니다.
• 단열재, 개스킷, 손잡이, 래치, 보강재를 포함한 총 도어 무게를 추정합니다.
• 문이 좁거나, 넓거나, 높거나, 비정상적으로 무거운지 확인하세요.
• 넓은 문으로 인해 발생하는 굽힘 모멘트를 고려하세요.

2. 유지보수 허가

• AHU 출입문 앞과 옆의 사용 가능한 공간을 측정합니다.
• 근처의 파이프, 덕트, 벽, 밸브, 전기 박스 또는 서비스 플랫폼이 있는지 확인합니다.
• 도어를 90도, 120도, 180도 열어야 하는지, 아니면 제거해야 하는지 결정합니다.
• 기술자 한 명이 안전하게 문을 열고 서비스를 제공할 수 있는지 고려하세요.

3. 씰 및 개스킷 요구 사항

• 개스킷 유형, 두께 및 필요한 압축을 식별합니다.
• 힌지 위치가 개스킷 압축을 균일하게 지원하는지 확인합니다.
• 압축 래치가 필요한지 확인합니다.
• 시간이 지남에 따라 도어 처짐으로 인해 씰 틈이 생기는지 확인합니다.

4. 재료 및 환경

• 실내, 옥상, 해안가, 습한 곳 또는 결로가 발생하기 쉬운 곳인지 확인합니다.
• 부식 위험에 따라 코팅 스틸, 304 스테인리스 스틸 또는 316 스테인리스 스틸을 선택합니다.
• 쉽게 청소할 수 있도록 표면 마감을 매끄럽게 하는 것이 좋습니다.
• 힌지 핀과 패스너에도 내식성이 필요한지 확인하세요.

5. 마운팅 구조

• 프레임 두께와 장착 표면 강도를 확인합니다.
• 나사, 볼트, 리벳 또는 용접을 사용할지 여부를 확인합니다.
• 힌지 구멍 패턴이 도어 및 프레임 구조와 일치하는지 확인합니다.
• 단열 패널의 경우 단열재를 손상시키거나 도어 강도를 감소시키는 장착 방법을 피하세요.

6. 유지보수 빈도

• 문을 얼마나 자주 열지 결정합니다.
• 잦은 서비스 도어의 경우 내마모성이 강한 경첩을 고려하세요.
• 힌지 마모, 부식, 나사 풀림, 정렬 변경에 대한 검사 주기를 계획하세요.
• 중요한 서비스 도어에 교체용 하드웨어를 준비해 두세요.

실용적인 선택 팁: AHU 액세스 도어가 무겁거나 자주 열거나 습도가 높은 환경에서 사용하는 경우 외관만 보고 경첩을 선택하지 마세요. 힌지 유형, 재질 및 장착 구조를 함께 평가할 수 있도록 도어 세부 정보를 HTAN에 보내주세요.

AHU 출입문용 맞춤형 힌지 솔루션을 요청해야 하는 경우

작고 가벼운 AHU 패널에는 표준 경첩으로도 충분할 수 있습니다. 그러나 출입문에 특수한 크기, 하중, 밀봉 또는 설치 요구 사항이 있는 경우 맞춤형 힌지 솔루션이 더 적합한 경우가 많습니다.

사용자 지정 힌지 디자인을 고려해야 할 때입니다:

• AHU 액세스 도어가 비정상적으로 크거나 넓거나 무겁습니다.
• 근처의 파이프, 덕트, 벽 또는 서비스 장비로 인해 문이 완전히 열리지 않습니다.
• 개스킷을 반복적으로 열고 닫으면 개스킷 압축이 고르지 않게 됩니다.
• 힌지는 특수 패널 두께 또는 프레임 구조에 맞아야 합니다.
• AHU는 습한 환경, 옥상, 해안가 또는 부식성이 있는 환경에서 사용됩니다.
• 힌지는 압축 래치 또는 씰링 하드웨어와 함께 작동해야 합니다.
• 프로젝트에는 특정 재료, 마감, 개방 각도, 핀 직경 또는 장착 구멍 패턴이 필요합니다.
• 장비 제조업체는 일련의 AHU 모델에 일관된 하드웨어가 필요합니다.

HTAN은 도어 무게, 패널 두께, 장착 구조, 개방 각도, 재료, 표면 마감 및 적용 환경에 따라 힌지 맞춤화를 제공할 수 있습니다. AHU 출입문 프로젝트의 경우 힌지를 독립된 단일 구성 요소로 취급하지 않고 래치, 개스킷 및 프레임 설계와 함께 평가하는 것이 좋습니다.

맞춤형 힌지 평가의 경우 문의 전에 이러한 세부 정보를 준비하세요:

• 문 높이 및 너비.
• 예상 도어 무게.
• 패널 두께 및 단열 구조.
• 프레임 재질 및 장착 표면.
• 필수 개방 각도입니다.
• 개스킷 유형 및 압축 요구 사항.
• 실내, 옥상, 습한 환경, 해안가 또는 부식성 환경.
• 예상 개방 빈도.
• 선호하는 소재 및 표면 마감.
• 그림, 사진 또는 설치 스케치(가능한 경우)를 첨부합니다.

맞춤형 AHU 출입문 힌지 솔루션이 필요하신가요? 프로젝트 요구 사항이 있으면 HTAN에 문의하세요. 표준 힌지 옵션을 평가하거나 출입문 구조에 맞는 맞춤형 힌지 디자인을 개발하는 데 도움을 드릴 수 있습니다.

AHU 액세스 도어 경첩을 선택할 때 피해야 할 일반적인 실수

많은 AHU 출입문 문제는 설계 과정에서 하드웨어를 너무 늦게 선택하는 데서 비롯됩니다. 도어, 개스킷, 래치 및 프레임이 이미 확정된 후에 힌지를 선택하면 사용 가능한 옵션이 제한될 수 있습니다. 이로 인해 개구부 간격이 좁아지거나 설치가 어렵거나 밀봉 성능이 약해질 수 있습니다.

1: 도어 무게로만 힌지 선택하기

도어 무게가 중요하지만 이것이 유일한 요인은 아닙니다. 단열 도어가 넓으면 같은 무게의 좁은 도어보다 힌지 쪽에 더 높은 응력이 발생할 수 있습니다. 항상 도어 폭, 무게 중심, 개방 각도 및 서비스 빈도를 고려하세요.

2: 실제 유지 관리 공간 무시하기

경첩이 도면상으로는 적합해 보이지만 주변 장비로 인해 도어가 열리지 않으면 현장에서 실패할 수 있습니다. 힌지 유형을 선택하기 전에 항상 AHU 주변의 실제 간격을 확인하십시오.

3: 힌지와 래치를 별도로 처리하기

힌지는 정렬을 제어하고 래치는 닫힘 압력을 생성하는 데 도움을 줍니다. 힌지와 래치를 동일한 도어 하드웨어 시스템의 일부로 선택하지 않으면 개스킷 압축이 고르지 않을 수 있습니다.

4: 습한 AHU에 부식 저항성이 낮은 경첩 사용

냉각 섹션, 옥상 유닛, 해안가 설치물은 힌지가 습기와 부식에 노출될 수 있습니다. 저가의 힌지를 사용하면 초기 비용은 절감할 수 있지만 나중에 유지보수 문제가 발생할 수 있습니다.

5: 정렬을 확인하지 않고 힌지 추가하기

힌지 수가 많다고 해서 자동으로 성능이 좋아지는 것은 아닙니다. 여러 경첩이 정확하게 정렬되지 않으면 도어가 끼이거나 개스킷이 고르지 않게 압축되거나 경첩 핀이 조기에 마모될 수 있습니다.

6: 무거운 AHU 도어에 표준 캐비닛 힌지 사용

AHU 액세스 도어는 일반 캐비닛 도어보다 더 많은 하중을 견디고 더 나은 밀봉이 필요한 경우가 많습니다. 표준 경량 캐비닛 경첩은 충분한 강도, 내식성 또는 장기적인 정렬 안정성을 제공하지 못할 수 있습니다.

자주 묻는 질문

최종 생각

AHU 액세스 도어 경첩은 작은 부품이지만 유지보수 접근, 도어 정렬, 개스킷 압축, 안전 및 장기 서비스 비용에 큰 영향을 미칠 수 있습니다. 힌지가 너무 가볍거나 정렬이 잘못되었거나 환경에 적합하지 않은 경우 도어 처짐, 공기 누출, 부식, 유지보수 어려움으로 이어질 수 있습니다.

가장 적합한 힌지 솔루션은 해결해야 하는 실제 문제에 따라 다릅니다. AHU 도어가 완전히 열리지 않는 경우 탈착식 또는 오프셋 힌지 설계를 고려하세요. 도어가 무겁거나 단열재가 있는 경우 견고한 힌지 구조와 적절한 힌지 간격을 평가합니다. 밀폐 성능이 중요한 경우 개스킷 및 압축 래치 시스템과 함께 힌지를 선택합니다. 습한 환경, 옥상 또는 해안가에 장치를 설치하는 경우 적절한 부식 방지 재료를 선택하세요.

AHU 출입문을 설계, 제조 또는 업그레이드하는 경우 HTAN은 출입문 치수, 하중 요구 사항, 패널 두께, 개스킷 압축, 개방 각도 및 설치 환경에 따라 힌지 솔루션을 선택하거나 맞춤화할 수 있도록 도와드립니다.

AHU 액세스 도어 힌지 지원은 HTAN에 문의하세요.. 도어 크기, 예상 무게, 패널 두께, 개스킷 요구 사항, 개방 방향 및 작업 환경을 보내주세요. 표준 경첩을 추천하거나 AHU 액세스 도어 프로젝트에 맞는 맞춤형 경첩 솔루션을 개발할 수 있습니다.
