A porta de um armário pode fechar, a chave pode rodar e o came pode encaixar-se atrás da moldura — mas, mesmo assim, pode surgir humidade no interior após uma tempestade. O trinco pode estar a cumprir a sua função mecânica básica, enquanto o armário apresenta falhas no recorte, na ranhura da chave, na junta da porta ou num canto não vedado.
Seleção de fechos de câmara para armários exteriores Por isso, o ponto de partida é o fecho instalado, e não uma etiqueta do material ou uma fotografia do catálogo. A questão relevante não é: “Será que isto é um fecho de came para exterior?”, mas sim: “Será que este fecho específico, nesta configuração exata da porta, consegue proporcionar a retenção e o acesso necessários, ao mesmo tempo que o armário, na sua totalidade, controla a exposição definida à água, ao pó e à corrosão?”
A decisão passa por seis verificações interligadas: exposição, ajuste físico, método de acesso, percursos da água, comportamento de fecho e corrosão. Uma amostra representativa instalada tem, então, de demonstrar que essas verificações continuam a estar em conformidade. Se a junta exigir um aperto axial controlado, um came rotativo padrão pode não ser o mecanismo adequado, mesmo que as suas dimensões sejam adequadas.
Regra de filtragem: Mantenha um fecho de came padrão na lista de candidatos apenas quando a porta e o sistema de juntas conseguirem vedar sem que o fecho exerça um curso de compressão específico. Se a tração controlada fizer parte dos requisitos de vedação, interrompa a seleção do fecho de came e considere um fecho por compressão.
A escolha da fechadura para câmaras de exterior começa pela exposição
“Ao ar livre” não é uma condição de teste única. Uma trava sob uma cobertura de proteção contra a chuva enfrenta um problema diferente de um armário à beira da estrada exposto a salpicos, de uma caixa costeira que permanece húmida com depósitos de cloreto ou de um compartimento para processamento alimentar limpo num ciclo de lavagem definido. Mesmo dentro de um único armário, a orientação altera a exposição: um operador virado para cima pode reter água que escorreria da mesma trava numa face vertical.
Descreva a exposição em termos de ações e contaminantes antes de analisar os modelos. Indique por onde a água entra, se é impulsionada pelo vento ou por um processo de limpeza, o que se pode acumular na ranhura, durante quanto tempo as superfícies permanecem molhadas e se o trinco pode congelar antes da próxima operação. A expressão “resistente às intempéries” é demasiado genérica para servir de base à aprovação de ferragens.
| Padrão de exposição | O que muda na trava | Documentação a solicitar ou a criar |
|---|---|---|
| Exterior abrigado; é possível que se forme condensação | Pode formar-se humidade atrás do operador ou no interior da porta, mesmo sem chuva direta. A drenagem e a combinação de materiais internos continuam a ser importantes. | Orientação de instalação, percurso de condensação, lista completa dos materiais dos componentes e comprovação de que a água não se pode acumular junto à aresta de corte. |
| Chuva direta ou salpicos provocados pelo vento | A ranhura da chaveta, a interface do eixo, o recorte do painel e a junta da porta tornam-se vias de entrada distintas. Uma vedação frontal não cobre todas elas. | Definiram os parâmetros de exposição à água ao nível do armário, o desenho do fecho, as características de vedação, o design da junta da porta e os pontos de inspeção após a exposição. |
| Pó, areia, lama ou detritos em suspensão no ar | As partículas podem obstruir o operador, danificar uma vedação dinâmica, reter humidade numa fenda ou impedir a rotação completa do came. | Descrição dos contaminantes, proteção do operador, facilidade de limpeza, acesso operacional necessário e requisitos de ensaio em ambiente totalmente fechado. |
| Lavagem definida pelo projeto | A direção, a duração, a distância do bocal, o caudal, a pressão, a temperatura e o produto de limpeza podem causar um percurso local mais agressivo do que a chuva. | O procedimento de lavagem propriamente dito e os critérios de aceitação. Não os substitua pela expressão “lavagem”.” |
| Ambiente costeiro, com sal de estrada ou com substâncias químicas | A parte menos resistente — e não apenas a superfície visível — pode determinar a vida útil. As fendas e os contactos entre metais diferentes assumem grande importância. | Contaminantes, tempo previsto de contacto com o líquido, método de limpeza, substrato/revestimento, materiais e acabamentos para cada peça da fechadura que entre em contacto com o líquido. |
| Congelamento, ciclos térmicos ou manutenção pouco frequente | A água retida pode congelar na ranhura ou na caixa. A rigidez da vedação e o alinhamento da porta podem variar com a temperatura. | Perfil de temperatura de funcionamento, requisitos de funcionamento a frio, drenagem, dados relativos ao material das juntas e uma verificação do funcionamento após a instalação, nas condições do projeto. |
| Acesso público ou sem supervisão | O controlo de acesso torna-se necessário, mas um cilindro com chave também acrescenta uma interface exposta. É necessário analisar em conjunto as condições meteorológicas e os requisitos de acesso. | Método de utilizador autorizado, nível de dissuasão exigido, proteção da ranhura da chave, procedimento de manutenção e análise de segurança específica do local. |
A tabela é uma ferramenta de triagem, não uma classificação de catálogo. Transforma o conceito de “armário para exterior” em condições que um fornecedor e um projetista de caixas de proteção podem analisar. Se uma condição não tiver evidência correspondente, mantenha-a em aberto, em vez de substituí-la por um pressuposto.
O conjunto de portas define o ajuste

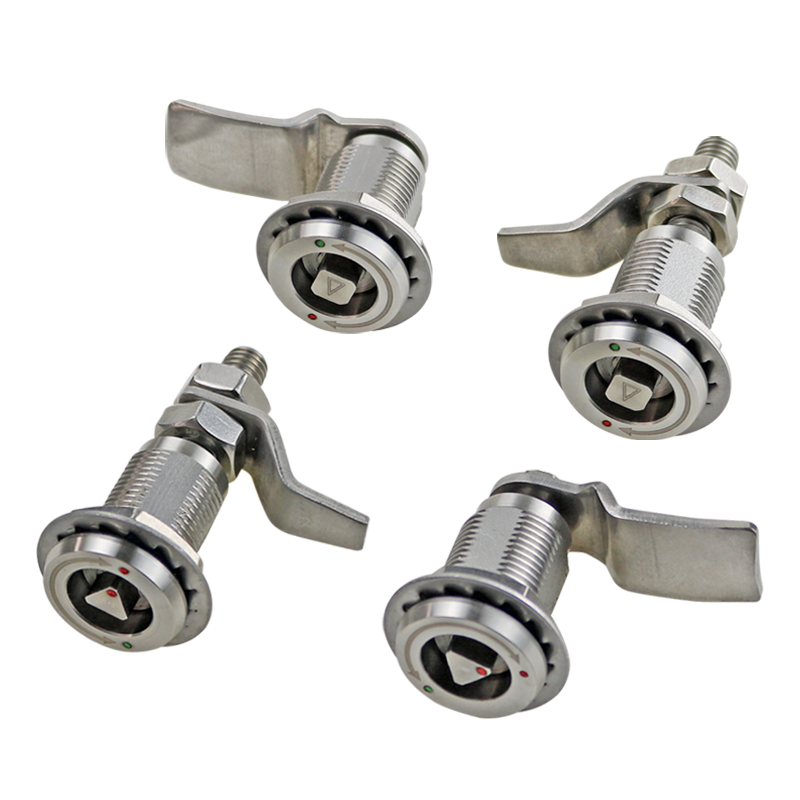

Um trinco de came atravessa a porta, conduz um operador para o exterior e faz girar um came situado atrás de uma saliência da moldura ou de um encaixe no interior. Essas interfaces formam uma cadeia geométrica. A espessura visível da chapa é apenas uma parte dessa cadeia.
A espessura do painel não corresponde à espessura total da empilhamento da pega
O desenho do fornecedor pode definir um intervalo admissível de montagem ou fixação para a caixa da fechadura. A pilha instalada pode incluir a chapa da porta, pintura ou revestimento em pó, uma anilha de vedação, uma placa de reforço, um roseta ou outra camada específica do projeto. Algumas camadas ficam por baixo da cabeça; outras ficam por trás do painel. A sua localização é importante porque podem deslocar o corpo e o came em relação à moldura.
Não some valores nominais de desenhos não relacionados e considere o encaixe concluído. Utilize uma secção com a porta fechada que mostre a ordem real das camadas, a face de montagem, a moldura ou o retentor e o espaço traseiro disponível. Em seguida, compare essa secção com o desenho do fornecedor para verificar a revisão exata do trinco e do came.
O recorte do painel também tem de corresponder à geometria específica da caixa do modelo. Uma abertura redonda, um perfil em «D» duplo, uma superfície de encaixe ou um dispositivo antirrotação separado não podem ser substituídos sem consultar o desenho do fornecedor. Se a caixa rodar durante o aperto ou durante o funcionamento posterior, a vedação frontal pode perder a pressão e a posição fechada do came pode deslocar-se. Registe as dimensões do recorte, a forma, o estado das arestas, o dispositivo anti-rotação e o método de fixação ou o binário de montagem especificados pelo fornecedor com o conjunto instalado. Não transfira um valor de binário de outra trava.
| Interface | O que é preciso distinguir | Falha, caso seja tratado como mais um parâmetro |
|---|---|---|
| Espessura do painel da porta | A chapa estrutural no recorte da fechadura, antes ou depois do acabamento, conforme especificado no desenho. | Uma caixa pode parecer adequada apenas com base na espessura da chapa, mas pode ficar sem rosca ou não conseguir fixar-se em camadas adicionais. |
| Conjunto de montagem instalado | Todas as camadas são fixadas pela cabeça de fixação, pela anilha, pelo reforço e pelos elementos de fixação. | A posição do corpo altera-se, a vedação é colocada incorretamente ou a porca de fixação assenta na superfície errada. |
| Aperto do alojamento ou intervalo de montagem | A gama específica do modelo e as faces de referência apresentadas pelo fornecedor da trava. | O fecho pode rodar ou soltar-se, mesmo que o recorte do painel se adapte a ele. |
| Comprimento do came | A distância entre a referência do eixo e a parte ativa do came, de acordo com o desenho do fornecedor. | A came pode não encaixar no suporte, colidir com peças próximas ou não apresentar uma sobreposição útil. |
| Desvio do came ou geometria moldada | A posição axial e a forma do came em relação à porta e ao caixilho. | Um comprimento nominalmente correto pode situar-se à frente ou atrás do plano de encaixe exigido. |
| Início do combate | A sobreposição e o contacto com a borda da moldura ou com o retentor quando a porta está totalmente fechada. | A porta pode parecer trancada, embora a vibração, a tolerância ou a deflexão permitam que o came contorne o encaixe. |
| Rotação e distância ao solo traseira | O espaço de movimento do came, o acesso à ferramenta, os elementos de fixação, a cablagem, o isolamento e os componentes da porta fechada. | O came encrava antes do ponto de paragem previsto ou danifica um componente interno. |
O comprimento do came é verificado com a porta fechada
O comprimento do came nunca deve ser selecionado com base apenas no revestimento da porta. A geometria útil só existe quando a porta está encaixada na moldura e a condição pretendida da junta foi estabelecida. Nessa posição, verifique a referência do eixo, o plano de trabalho do came, a superfície de retenção, a quantidade e a direção da sobreposição e o envelope rotacional completo.
Uma came mais longa não constitui uma correção automática para um alcance incerto. Pode aumentar a interferência ou deslocar o contacto para uma aresta não apoiada. Uma came moldada ou deslocada pode resolver um desalinhamento num plano, mas criar outro problema de folga. São os símbolos dimensionais e as faces de referência do fornecedor que determinam o controlo; os nomes das famílias de produtos não o fazem.
Um desenho pode estar correto, mas o armário pode continuar a não funcionar. Considere uma porta ilustrativa cujo corpo do trinco se encaixa no painel nominal e cujo came atinge a moldura. Uma anilha de vedação adicional desloca o plano de trabalho para o exterior. O came continua a encaixar, mas apenas junto à borda do retentor. A flexão da porta durante o manuseamento reduz então a sobreposição, enquanto que um came ligeiramente mais comprido colidiria com um suporte interno durante a rotação. O conflito não é “curto versus comprido”. Trata-se da cadeia de eventos, com a porta fechada, que envolve o empilhamento, o deslocamento, o engate e a folga de varredura. Este é um cenário de engenharia ilustrativo, não um registo de projeto de um cliente nem uma alegação de teste de produto.
Utilize o guia específico para fecho de came adequado para armários elétricos quando for necessário analisar em pormenor o aperto do alojamento, a geometria do came, o engate do percussor e a folga traseira. Esta página apresenta essas dimensões ao nível necessário para avaliar uma aplicação ao ar livre.
O bloqueio altera o acesso, não a resistência às intempéries
Um cilindro de chave, um inserto acionado por ferramenta, um botão de asa ou um botão manual respondem a uma questão de acesso: quem deve poder acionar o trinco e o que deve ter consigo para o fazer? Não determinam a resistência à chuva, a compressão da junta nem o desempenho em caso de arrombamento.
Um modelo com bloqueio também pode incluir uma ranhura para chave, uma obturadora, um canal de drenagem, um tampão móvel ou uma tampa que não se encontram num operador maciço. Essas características podem melhorar ou reduzir a resistência à exposição, dependendo da construção e orientação exatas. Solicite desenhos e documentação específicos do modelo. Não deduza a estanqueidade a partir da presença de um bloqueio, nem deduza a segurança do facto de o came não poder ser rodado manualmente.
- Determine se o armário necessita de um controlo de acesso informal, de restrições ao uso de ferramentas ou de uma solução de segurança específica para o projeto.
- Descreva como o operador deverá agir quando estiver molhado, sujo, a usar luvas ou com frio.
- Verifique se uma tampa ou cobertura da ranhura da chaveta permite a drenagem, se permanece fixa e se pode ser submetida a manutenção na orientação em que está instalada.
A estratégia de codificação e a decisão relativa ao controlo de acesso total devem constar do guia sobre fechos de came com e sem bloqueio. Para esta seleção ao ar livre, registe o operador escolhido como um dos dados de entrada para a análise do percurso da água e dos serviços.
Mapeie todos os cursos de água
A água não reconhece os limites do produto indicados num catálogo. Segue as interfaces. À volta de um fecho de came, pode existir um caminho através do mecanismo de acionamento, entre o eixo e o corpo, entre a caixa e o painel, ao longo de uma aresta de corte exposta ou através da junta da porta, devido à força de fecho ser irregular. A água também pode entrar noutros locais e acumular-se no fecho, levando a um diagnóstico errado.
| Percurso possível | O que pode reduzir o risco | Que indícios permitem encerrar a questão? |
|---|---|---|
| Ranhura ou operador externo | Uma obturador, tampa, labirinto, drenagem interna ou construção selada do operador específicos para cada modelo. | Desenho em corte, orientação de instalação, compatibilidade de materiais, ensaio de funcionamento após o período de exposição definido e documentação do fornecedor relativa ao modelo exato. |
| Interligação entre o eixo e a caixa | Uma vedação dinâmica ou uma geometria interna protegida, concebida para o movimento de funcionamento. | Material e localização da vedação, movimento permitido, critérios de ensaio do fornecedor e inspeção após ciclos de funcionamento e exposição. |
| Recorte da caixa para o painel | Uma junta de face ou anilha de vedação compatível, pressionada contra uma superfície plana e apoiada. | Geometria do recorte, planicidade da superfície, estado do revestimento, especificações da anilha, método de montagem e inspeção de fugas após a instalação. |
| Borda de corte e acessórios de fixação | Reparação contínua do revestimento, elementos de fixação compatíveis, fixação controlada e drenagem que evita a formação de fendas húmidas. | Especificações de acabamento de produção, secção de montagem, par de materiais e critérios de inspeção visual. |
| Junta da porta junto ao fecho | Contacto e compressão corretos da estrutura, dentro dos limites específicos do projeto definidos pelo projetista da junta. | Secção à porta fechada, vestígios de contacto ao longo do perímetro, rigidez da porta, disposição dos pontos de fecho e ensaio de exposição ao nível do armário. |
| Cantos, lado das dobradiças, juntas e passagens | Detalhes do invólucro independentes do componente de fecho. | Inspeção e testes completos do armário. Uma área de fecho seco não libera outro caminho de entrada. |
| Ponto de recolha ou drenagem interno | Orientação e drenagem que impedem que a água retida atinja o equipamento sensível. | Orientação do armário instalado, percurso de drenagem, marcas de referência internas e inspeção pós-teste antes da deslocação do armário. |
Uma anilha de vedação pode resolver o problema na interface entre a caixa e o painel. Não pode vedar uma ranhura, corrigir um canto levantado da porta, reparar uma junta descontínua nem determinar a classificação de resistência do invólucro completo. Da mesma forma, um ensaio realizado pelo fornecedor num corpo de fecho constitui uma prova válida para esse componente e para a configuração de ensaio, mas não constitui automaticamente uma prova válida para o seu recorte, revestimento, conjunto de montagem e porta.
Mantenha estas três afirmações separadas:
- O fecho inclui um mecanismo de vedação.
- O modelo da trava foi testado nas condições especificadas para os componentes.
- O armário completo atingiu o nível de proteção contra a penetração exigido na sua configuração de instalação.
Apenas a terceira declaração diz respeito ao invólucro acabado, sendo válida apenas em conjunto com a sua configuração, método de ensaio e registo de aceitação.
IEC 60529 classifica os graus de proteção proporcionados por invólucros completos para equipamento elétrico em condições de ensaio definidas. Não transforma os termos “inoxidável”, “selado” ou “para exterior” numa classificação IP, nem especifica que tipo de fecho de came o seu armário deve utilizar. O código de referência, a configuração do ensaio, o estado da amostra e os critérios de aprovação ainda têm de ser definidos para o projeto e aplicados ao invólucro montado.
O encaixe do came não é a compressão da junta
Um fecho de came padrão normalmente faz rodar um came por trás de uma saliência ou retentor da moldura. Qualquer efeito de atração resulta da forma específica do came, do desvio, do ângulo de contacto, das folgas e da deflexão do sistema da porta. A menos que o fabricante defina e preveja um curso de compressão para esse mecanismo específico, não considere o último quarto de volta como uma compressão controlada da junta.
Esta distinção é importante porque uma junta tem, normalmente, um intervalo de funcionamento específico para cada projeto. Uma compressão insuficiente pode deixar uma folga; uma compressão excessiva pode aumentar a força de funcionamento, danificar a junta, deformar uma porta leve ou acelerar a deformação permanente. O fornecedor da junta e o projetista do invólucro — e não a marca da fechadura — devem definir as condições aceitáveis.
O facto de uma came parecer estar bem apertada não é garantia de que esteja correta. A resistência pode dever-se a interferência metálica, a um retentor desalinhado, à rotação da caixa, a uma junta inchada ou a um ponto de contacto que exerça pressão apenas numa pequena parte do perímetro. Uma única lingueta pode puxar a borda junto ao seu ponto de fixação, enquanto um canto mais comprido permanece levantado. A rigidez da porta, o apoio do lado da dobradiça, a continuidade da junta e o número e localização dos pontos de fecho afetam todos o resultado.
Quando um fecho de came padrão continua a ser fiável
- A porta e o caixilho determinam a posição da junta sem que seja necessária uma tração axial específica por parte do trinco.
- O came assegura a retenção e o encaixe adequado do pino de encaixe em toda a gama de tolerâncias de produção.
- As interfaces na zona de fecho apresentam características de vedação específicas de cada modelo e podem ser inspecionadas na pilha instalada.
- A porta é suficientemente rígida e os pontos de fecho estão dispostos de forma a que a condição de perímetro não dependa de um único contacto local.
- O método de acesso exigido, a força de manobra e a distância livre traseira continuam a ser aceitáveis após a exposição.
Quando a questão do encerramento mudou
Se o projeto exigir um curso de compressão definido, uma pressão repetível sobre a junta, uma distribuição de carga numa porta de grandes dimensões ou um sistema de fecho concebido para condições exigentes de lavagem ou contaminação, a escolha já não se resume apenas à seleção do comprimento do came e do operador. Trata-se, sim, de selecionar um sistema de compressão e a disposição do ponto de fecho.
Utilize o fecho de came ou fecho de compressão comparação para essa decisão relativa ao mecanismo. A página sobre a utilização no exterior não deve ocultar essa limitação ao referir os fechos de compressão como mais uma “vantagem” genérica.”
A corrosão é uma decisão que envolve todo o conjunto
Uma face polida ou com aspeto de aço inoxidável pode estar ligada a um conjunto muito diferente. Verifique o operador, a caixa, o cilindro ou o eixo, os pinos e molas internos, o came, a porca de retenção, a anilha de vedação, os elementos de fixação, o retentor e o substrato do armário adjacente. Qualquer um destes elementos pode tornar-se a peça limitante.
A exposição solar constitui um critério de avaliação do material distinto. Os raios UV afetam principalmente as tampas, obturadores, pegas, juntas e vedantes de polímero expostos; não se trata de uma propriedade de desempenho resultante da especificação de uma face de fecho em aço inoxidável. Solicite provas específicas relativas à utilização no exterior, nos casos em que essas peças não metálicas permaneçam expostas.
A falha provável também não se limita à ferrugem vermelha numa superfície visível. Os depósitos podem reter humidade numa fenda. Um came revestido pode perder o revestimento na sua linha de contacto. Metais diferentes podem criar um par galvânico quando está presente um eletrólito. Os produtos da corrosão podem aumentar o binário de funcionamento, impedir a rotação completa, danificar uma vedação, reduzir a sobreposição do retentor ou bloquear um elemento de fixação no seu lugar. Trata-se de falhas de fecho, mesmo quando a face exterior continua com bom aspeto.
Não aprove “aço inoxidável” como requisito de material numa única linha. Não identifica a liga, cada componente, o acabamento da came, os elementos de fixação, o retentor nem a compatibilidade do conjunto completo de materiais. Também não faz qualquer referência à geometria das fendas, à água retida, aos danos no revestimento ou aos contaminantes efetivos.
Comece pela descrição da exposição. Em seguida, solicite informações sobre o material e o acabamento de cada peça em contacto com o líquido ou de função crítica. Analise o revestimento do armário e a aresta de corte, pois um fecho resistente à corrosão não protege um recorte de painel não vedado. Nos pontos de contacto entre metais diferentes, avalie a área de contacto, o percurso elétrico, o eletrólito, a drenagem e qualquer camada isolante. Se uma tampa, anilha ou lubrificante fizer parte do conceito de proteção, o seu material e condições de funcionamento também devem ser incluídos.
As horas de ensaio com névoa salina não devem ser consideradas como um limiar universal para condições exteriores. Um relatório do fornecedor pode comparar uma amostra e um revestimento definidos, de acordo com o método, a duração, a orientação e os critérios de aceitação por ele indicados. Por si só, não permite prever a vida útil em condições reais de exposição ao ar costeiro, ao sal de estrada, aos fertilizantes, aos produtos químicos de limpeza ou à condensação persistente. Utilize esse relatório como uma prova controlada, e não como um substituto do ambiente do projeto.
O resultado pode ser um conjunto em aço inoxidável, um conjunto revestido, um projeto com materiais mistos e isolamento ou um detalhe de caixa diferente. A resposta correta depende do projeto e do modelo. O que importa é que a lista de materiais, os acabamentos, os pares de contactos e a drenagem estejam de acordo com os contaminantes e com o comportamento de funcionamento exigido.
O armário instalado é o exemplar de aprovação
Uma amostra de catálogo exposta numa bancada não consegue reproduzir o acabamento do corte, a espessura do revestimento, o reforço, o assentamento da anilha, a posição do retentor, a rigidez da porta, a continuidade da junta ou a drenagem do armário acabado. Esses detalhes determinam se a fecho de came selecionada permanece apenas uma candidata plausível ou se se torna um componente aprovado para a aplicação.
Constitua a amostra representativa com a revisão da peça pretendida e o processo de produção previsto. Nos casos em que as tolerâncias possam alterar o resultado, examine as extremidades relevantes da pilha, em vez de uma única montagem nominal. O objetivo não é fazer com que a amostra resista a um salpico indefinido, mas sim testar os riscos de instalação já identificados na análise da exposição e do percurso da água.
| Provas apresentadas | Pergunta a que responde | Registo necessário antes da aprovação |
|---|---|---|
| Revisão exata da trava, do came, da vedação e do desenho | O artigo testado corresponde ao modelo que o departamento de compras irá encomendar? | Número de peça, revisão, desenho do fornecedor, desvios aprovados e lista de materiais controlada. |
| Conjunto representativo de valores mínimos e máximos de montagem | O suporte irá fixar-se corretamente e manter o came no plano de trabalho pretendido? | Pilha medida, dimensões e forma do recorte, dispositivo anti-rotação, ordem das camadas, fotografia ou desenho da secção, método de fixação, binário de montagem especificado pelo fornecedor e assentamento observado. |
| Condição da câmara e do retentor com a porta fechada | Existe um encaixe suficiente e estável sem contacto com as arestas nem interferência metálica? | Informações sobre sobreposição, local de contacto, condições de tolerância, posição da porta e método de inspeção. |
| Envelope operacional completo | O operador e o excentrador conseguem completar o seu movimento sem colidir com cabos, isolamento, elementos de fixação ou suportes? | Fotografias das posições de abertura e fecho, verificação da folga de varredura, acesso às ferramentas e resistência anómala registada por posição. |
| Estado da junta perimetral | A porta, na sua totalidade, estabelece o contacto necessário sem depender de uma suposição de retração do came? | Especificações da junta, estanqueidade da porta fechada nos cantos e na zona das dobradiças, planicidade da porta e disposição dos pontos de fecho. |
| Exposição em recinto delimitado | Os percursos identificados para a trava e a porta continuam a ser aceitáveis de acordo com os requisitos do projeto? | Método, orientação da amostra, pré-condicionamento, parâmetros de exposição, critérios de aprovação, observações e resultado datado. |
| Intervenção após a exposição | A fechadura continua a poder rodar, trancar, destrancar, escoar a água e manter a porta fechada após a exposição à água, detritos, frio ou contaminantes? | Observações operacionais, estado das chaves ou ferramentas, depósitos visíveis, estado das juntas e qualquer alteração em relação ao estado inicial. |
| Análise completa dos materiais e acabamentos | Já foi identificada a parte funcional menos resistente? | Materiais, revestimentos, pares de contacto, proteção das arestas de corte, comprovativos dos fornecedores e exceções por resolver. |
Uma análise concisa da amostra pode seguir o percurso físico da água:
- Registe o valor de referência em condições secas. Fotografe a chaminé instalada, o encaixe da came, o perímetro da junta, a orientação e a drenagem antes da exposição.
- Aplique a condição definida para o armário. Utilize o teste do projeto ou o método de ensaio aplicável, com a sua configuração real e os seus critérios de aceitação; não improvise um substituto e o considere equivalente.
- Inspecione antes de mover a amostra. Verifique a ranhura, o eixo, o recorte, os elementos de fixação, a junta, os cantos, o lado da dobradiça e os pontos de recolha internos, para que o manuseamento não apague o traçado.
- Operar e documentar o mesmo conjunto. Registe qualquer binário anormal, rotação incompleta, problemas com a chave ou com a ferramenta, resíduos de corrosão, deslocamento da vedação, marcas de retenção e qualquer perda de retenção.
A aprovação continua a caber ao fabricante do armário e à entidade responsável pelo projeto em questão. Um fornecedor de fechos pode disponibilizar desenhos, informações sobre os materiais, resultados de ensaios específicos para cada modelo e amostras; no entanto, esses dados não podem certificar uma configuração do armário que o fornecedor não tenha controlado.
Se o armário já estiver em funcionamento e tiver começado a apresentar fugas após um desempenho inicialmente aceitável, a tarefa passa de «seleção» para «diagnóstico». Consulte o guia separado para perda da estanqueidade do recinto exterior para investigar o envelhecimento das juntas, a variação da pré-carga, a deformação, a contaminação e os indícios de manutenção.
Questões a considerar antes da aprovação do modelo
Uma fecho de came normal pode tornar um armário de exterior à prova de água?
Nenhuma trava deve ser considerada, por si só, como garantia de estanqueidade. Uma fecho de came padrão pode incluir vedantes específicos do modelo na interface do operador ou do painel, mas a estanqueidade total do armário depende também do recorte, da pilha de montagem, da junta da porta, dos cantos, das juntas, das dobradiças, das penetrações, da drenagem e do comportamento de fecho. Defina os requisitos do invólucro e verifique a configuração montada ao abrigo do ensaio aplicável ao projeto.
Como devo escolher o comprimento da manivela para um armário de exterior?
Utilize a secção de porta fechada e o desenho exato do fornecedor. O comprimento do came deve ser analisado tendo em conta a posição do alojamento, o desvio do came, o plano do retentor, a sobreposição necessária, as tolerâncias de produção e o envelope rotacional completo. As camadas de vedação exteriores podem alterar o plano de trabalho, pelo que não basta basear a seleção apenas na espessura do painel.
A espessura do painel determina o encaixe perfeito do fecho de came?
Não. A espessura do painel é apenas um dos parâmetros. A pilha de montagem instalada, o intervalo de aperto da caixa, a anilha de vedação, o reforço, a geometria do came, a posição do retentor, o engate e a folga traseira podem todos alterar o resultado. Registe a ordem das camadas e as faces de referência, em vez de enviar apenas a espessura da chapa.
Um armário para exterior deve utilizar um fecho de came com bloqueio?
Utilize um modelo com fecho quando o plano de acesso assim o exigir, e não como uma melhoria ao nível da estanqueidade. A ranhura da chave e o cilindro são interfaces expostas adicionais e requerem uma análise específica no que diz respeito à drenagem, contaminação e funcionamento a baixas temperaturas. A segurança contra arrombamento é um requisito distinto a nível do armário.
É sempre necessário utilizar aço inoxidável num fecho de came para exterior?
Não se trata de uma regra universal. A escolha do material depende dos contaminantes, do tempo de exposição à humidade, dos produtos químicos de limpeza, da temperatura, dos pares de contacto, dos danos no revestimento, da drenagem e do comportamento de serviço exigido. Analise todas as peças críticas para o funcionamento e o substrato do armário. Uma superfície em aço inoxidável não determina o material nem o acabamento do came interno, dos elementos de fixação, do retentor ou da aresta de corte.
Quando é que um fecho de came deve ser substituído por um fecho de compressão?
Considere um mecanismo de compressão quando a junta necessitar de uma compressão axial definida ou repetível, quando uma porta de grandes dimensões ou flexível necessitar de pontos de fecho distribuídos, ou quando os requisitos ambientais não puderem ser satisfeitos através de um simples encaixe por came. A escolha final depende, ainda assim, da estrutura da porta, da junta, do acesso, da força de manobra e da validação do fecho total.
Enviar a secção à porta fechada e a exposição
Para uma análise da seleção de fechos de câmara para armários exteriores, prepare a orientação do armário, a descrição da exposição, os requisitos do invólucro pretendido, a combinação de painéis e acabamentos, a secção da moldura da porta fechada, o espaço livre disponível na parte traseira, o método de acesso e as restrições relativas ao material ou à corrosão. Inclua o desenho do modelo em consideração, caso já exista.
A HTAN pode comparar esses dados com os modelos disponíveis e identificar quais as dimensões, características de vedação, materiais ou ensaios realizados que ainda necessitam de confirmação. Esta análise constitui uma etapa de triagem de modelos; não se trata de uma certificação do invólucro acabado.
