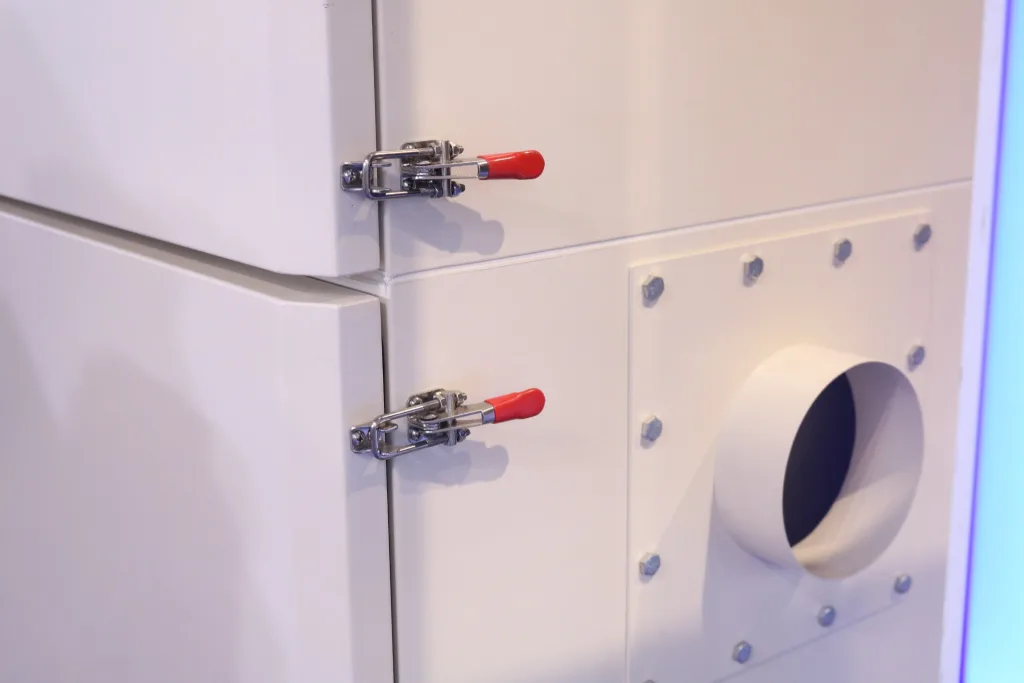

Промышленный корпус может пройти первую проверку на закрытие, но при этом иметь неисправный защелкивающий механизм. Ручка лежит ровно, но фиксатор защелкивается лишь слегка. Прокладка оседает, панель смещается в пределах допустимого допуска, и дверца начинает греметь. Надежный Выбор защелки из нержавеющей стали Нельзя начинать с фотографии товара или этикетки с информацией о составе; ни то, ни другое не поможет избежать этой неудачи.
Выбор следует начинать с рассмотрения сборки в закрытом состоянии: положения защелки и фиксатора, движения, необходимого для установки панели в место, геометрии, обеспечивающей удержание ручки после того, как она пройдет центр, а также материалов всех открытых компонентов. Модель может быть изготовлена из нержавеющей стали и при этом оказаться неподходящей. Она также может достигать фиксатора, но при этом обеспечивать недостаточный ход зажима.
Правило отбора: Не допускайте установку защелки с вытяжным механизмом, поскольку она зацепляется за фиксатор. Утверждайте установленный узел «защелка-фиксатор» только после того, как он достигнет заданного положения закрытия, обеспечит требуемое усилие подъема, будет надежно удерживаться и не деформирует панель или монтажную поверхность.
Выбор защелки из нержавеющей стали начинается с сборки в закрытом состоянии
Защелка — это лишь одна из частей замка. Путь нагрузки включает в себя основание защелки, ручку, шарниры, соединительную тягу или дужку, фиксатор, крепежные элементы, дверь или крышку, раму, а также любую прокладку между двумя поверхностями. Поэтому первый вопрос при выборе звучит не так: “Какая защелка выглядит достаточно большой?”, а так: “Что должно происходить между начальным зацеплением и конечным положением закрытия?”.”
Определите две поверхности, которые сближаются. Укажите, соприкасаются ли они металл к металлу, упираются ли в твёрдую прокладку или сжимают прокладку. Отметьте, какая деталь является гибкой, как часто открывается корпус и необходимо ли человеку визуально или на ощупь убедиться, что защёлка полностью закрыта. Эти условия определяют, какая конфигурация — фиксированная, регулируемая, упругая или с предохранительным фиксатором — является подходящей отправной точкой.
| Условия сборки | На что должна рассчитывать защелка | Документы, необходимые для получения разрешения |
|---|---|---|
| Жесткий шов «металл к металлу» | Заданный монтажный пролет и повторяемое фиксированное положение без принудительного перемещения панелей за пределы их упоров | Чертеж замкнутого поперечного сечения, чертеж защелки, чертеж фиксатора и проверка работоспособности |
| Дверца или крышка с прокладкой | Достаточное усилие при подтягивании, чтобы установить панель на место и прижать прокладку, не деформируя дверь | Рекомендации по выбору прокладок, оценка жесткости панелей и установленный образец |
| Широкий спектр технологических процессов | Регулировка в пределах минимального и максимального состояния сборки | Суммарная погрешность и проверенный рабочий диапазон регулировки |
| Смещение панели или оседание прокладки | Конструкция, которая сохраняет полезную предварительную нагрузку при изменении конфигурации узла | Фактический диапазон движения и технические характеристики конкретной модели |
| Мобильное или вибрационное оборудование | Надежное удержание в закрытом положении в дополнение к номинальному усилию опускания | Анализ характеристик удержания и проверка вибрационных характеристик на уровне сборки |
В таблице указано, какие функции защелка должна выполнять в сборке; она не утверждает конкретную модель. На чертеже поставщика по-прежнему должно быть показано, что выбранные защелка и фиксатор способны функционировать при фактическом пролете, ориентации монтажа и расположении закрытой панели.
Движение «за пределом центра» и положение фиксации
Типичный защелкивающийся замок с перекидным механизмом закрывается поэтапно. Сначала крючок, дужка или звено входят в зацепление с фиксатором. По мере вращения рукоятки вокруг оси шарнира тяговый механизм притягивает фиксатор к основанию замка. Ближе к концу хода тяговый механизм проходит точку геометрического центра. Затем рукоятка достигает упора в запертом положении.
Данный механизм обеспечивает оператору механическое преимущество, однако “переход через центр” не следует рассматривать как универсальную гарантию самоблокировки. Удержание зависит от точного расположения оси поворота, величины перебега, упругой реакции панели или прокладки, трения, износа, упора ручки и любых дополнительных фиксаторов. Защелка, которая едва достигает заблокированной стороны от центра, может вести себя иначе, чем та же самая защелка, установленная в соответствии с предусмотренной геометрией.
Три силы, которые должны оставаться разделенными
- Рабочая сила — это усилие, которое прилагает пользователь для перемещения рукоятки. Оно изменяется в течение всего хода и зависит от рычажного эффекта, трения, настройки и реакции панели.
- Усилие опускания или зажима — это сила, сближающая две соединительные поверхности в сборочной геометрии. Она не всегда равна силе, указанной в каталоге под другим названием.
- Работа с грузом или удержание груза представляет собой допустимую эксплуатационную нагрузку, установленную производителем для конкретной модели и испытательной конфигурации. Её нельзя приравнивать к усилию сжатия прокладки или рассматривать в качестве универсального номинального значения тягового усилия.
Прежде чем сравнивать две модели, уточните, на чем основано каждое опубликованное значение. Направление нагрузки, фиксатор, положение регулировки, коэффициент безопасности и испытательное приспособление могут повлиять на значение данного показателя. Если эти условия не указаны, значение остается Требуется подтверждение от поставщика.
Размах, диапазон захвата и ход зажима
Некоторые термины из каталога кажутся взаимозаменяемыми до тех пор, пока защелка не будет размещена на чертеже. Однако это не так. Поставщик может измерять их относительно разных поверхностей или точек поворота, поэтому окончательный вариант монтажа должен определяться именно чертежом модели, а не общим определением.
| Параметр | Инженерное значение | Необходимые действия |
|---|---|---|
| Пролет установки | Определённое соотношение между стороной крепления защелки и стороной фиксатора в заданном положении | Следует использовать систему отсчёта и систему обозначения размеров, принятую поставщиком |
| Диапазон захвата | Диапазон вариантов расположения крепежных поверхностей, с которыми может работать конкретная конфигурация защелки | Проверьте сумму допусков на обоих концах узла |
| Диапазон регулировки | Имеющийся резьбовой или механический натяжной механизм, используемый для регулировки защелки | Обеспечивать требуемое зацепление резьбы и наличие фиксирующих устройств |
| Ход зажима или подтягивание | Движение, приводящее панель в конечное положение в сидячем положении после зацепления | Учтите фактический зазор, ход прокладки и упоры |
| Смещение хранилища | Поперечное или вертикальное расположение между фиксатором и линией действия нагрузки на защелку | Проверьте выравнивание, а не полагайтесь на то, что соединительная деталь изгибается вбок |
| Рабочая нагрузка | Допустимая нагрузка для конкретной модели при указанных условиях | Укажите направление нагрузки и условия испытания |
| Рабочая сила | Усилие, необходимое для перемещения рукоятки через положение зацепления и фиксации | Провести оценку всей сборки при предельных значениях допусков |
Проверьте оба конца стопки сборок
Перед утверждением номинальной настройки необходимо определить условия минимального и максимального хода. При минимальном зазоре защелка не должна упираться в упор, продвигать панель за пределы жесткого упора или чрезмерно сжимать прокладку до того, как ручка достигнет устойчивого заблокированного положения. При максимальном зазоре крючок должен по-прежнему надежно входить в зацепление, обеспечивать полезное усилие подъема, сохранять требуемое зацепление резьбы и переходить в предусмотренную геометрию блокировки.
В комплект должны входить: варианты формованных панелей, допуски на раму, покрытия, толщина и восстановление прокладок, расположение фиксаторов, зазор под крепеж, а также любые достоверные сдвиги при сборке. Деформация в результате сварки или крепление корпуса также могут изменить взаиморасположение деталей после того, как отдельные детали пройдут контроль качества. Если минимальные и максимальные условия неизвестны, утверждение модели остается в силе Требуется техническая экспертиза; номинальное соответствие каталогу не является достаточным доказательством.
Регулируемый шарнир позволяет изменять вылет и предварительную нагрузку, но не обеспечивает неограниченный ход зажима. Выдвижение резьбового крюка до момента зацепления с фиксатором может привести к недостаточному зацеплению резьбы, выходу механизма за пределы предусмотренной геометрии или к тому, что зафиксированное положение станет чувствительным к незначительным изменениям панели. Регулировка является частью настройки, а не поводом для игнорирования монтажных ограничений.
Пример конфликта установки: Конструктор выбирает регулируемую защелку, поскольку её максимальный ход покрывает номинальный пролет. При сборке крючок достигает фиксатора, и ручка закрывается, но большая часть хода расходуется до того, как створка прижмётся к раме. Дверь по-прежнему «плавает» относительно прокладки. Дальнейшая регулировка увеличивает усилие на ручке, но не обеспечивает недостающий ход створки. Номинальный диапазон казался правильным; поведение при закрывании — нет. Это иллюстративный инженерный сценарий, а не отчёт по проекту заказчика или заявление о результатах испытаний продукции.
Если сборка изменяется из-за осадки прокладки, теплового расширения или производственных отклонений, необходимо определить, действительно ли требуется контролируемая регулировка или достаточно упругого действия пружины. Отдельное сравнение регулируемые и пружинные защелки в ней более подробно рассматривается вопрос о выборе механизма.
Геометрия держателя определяет степень прилегания
Фиксатор — это не просто дополнительный элемент, добавляемый после выбора защелки. Он определяет точку зацепления и завершает путь передачи нагрузки. Один и тот же корпус защелки может обеспечивать различное положение рукоятки, ход подъема и боковую нагрузку в зависимости от того, с каким фиксатором он сочетается или с каким смещением устанавливается.
Начните с комбинации защелки и фиксатора, рекомендованной поставщиком. Некоторые фиксаторы поставляются в комплекте с защелкой, для других требуется отдельный артикул. Крючок, предназначенный для зацепления с формованным фиксатором, не должен утверждаться для использования с удобным отверстием, шпилькой или изготовленным кронштейном, если только поставщик не подтвердит совместимость этих элементов и не подтвердит, что сборка прошла проверку.
Установите фиксатор на контролируемые опорные точки
- Покажите окончательное плотное прилегание двери или крышки к раме.
- Размеры основания защелки и фиксатора следует определять относительно устойчивых опорных точек сборки, а не относительно края гибкого листа.
- Определите артикул держателя, материал, вид отделки, ориентацию и способ крепления.
- Показать боковое смещение, глубину входа, угол отклонения рукоятки и траекторию выхода крючка.
- Рассчитайте минимальную и максимальную толщину пакета панелей, а не ограничивайтесь только номинальными значениями, указанными в чертеже.
Механизм зацепления также имеет зону зацепления и зону освобождения. При раскрытии крюк должен свободно пройти мимо фиксатора, а рукоятка должна завершить свой ход, не задевая возвратный фланец, соседний кожух, трос, полку или защитный кожух привода. Конструкция, при которой пользователю приходится сгибать звенье вбок или приподнимать дверь для ее освобождения, уже создает неконтролируемую нагрузку на механизм.
Проанализируйте, как нагрузка на фиксатор передается на раму. Высокий или узкий кронштейн может поворачиваться под действием эксцентричного усилие даже при жесткой фиксации основания защелки. Прокладки допустимы только в том случае, если они являются серийными деталями с четко определенными характеристиками материала, толщины, расположения и способа крепления. Использование отдельных регулировочных шайб не должно становиться недокументированным способом настройки хода зажима.
Звено или защелка должны приближаться к фиксатору без бокового смещения. Заметное трение по одному из краев, искривленное звено или фиксатор, выходящий из плоскости, указывают на проблему с геометрией. Регулируемый крюк может компенсировать предусмотренные отклонения в пролете; его не следует использовать для выравнивания деформированной двери или устранения неконтролируемого бокового смещения.
Выбор нержавеющей стали — это вопрос, который решается на этапе сборки
“Описание ”защелка из нержавеющей стали» может относиться только к видимой части корпуса, при этом материал, из которого изготовлены штифты, заклепки, пружина, фиксатор или крепежные элементы, остается неясным. Коррозия может начаться именно на этих мелких деталях или в щели под монтажной основой, даже если ручка по-прежнему выглядит прилично.
| Монтажный элемент | Вопрос, требующий решения | Допустимые доказательства |
|---|---|---|
| Корпус защелки и ручка | Точный состав сплава, условия формовки и качество поверхности | Чертеж с указанием допусков, спецификация материалов или декларация поставщика |
| Крючок, скоба или звено | Сплав, регулировочная резьба, сварные швы и открытые контактные поверхности | Чертеж детали и обозначение материала |
| Штифты и заклепки | Соответствуют ли материалы шарнира условиям эксплуатации и предполагаемому износу | Спецификация или подтверждение поставщика |
| Весенний или вторичный улов | Материал, защищенное место установки и подверженность коррозии | Технические условия на компоненты и проверка образцов |
| Хранитель | Соответствуют ли его сплав и поверхностная обработка защелке и условиям эксплуатации | Отдельные номера деталей держателей и данные о материалах |
| Крепежные элементы | Совместимость материалов, система резьбы и способ фиксации | Технические требования к крепежным элементам OEM |
Марки 304 и 316 являются полезными ориентирами, но не универсальными указателями условий эксплуатации. На отложение хлоридов, чистящие химикаты, температуру, время пребывания во влажной среде, форму щелей, загрязнение поверхности и естественное промывание — все эти факторы влияют на коррозионное поведение. Сталь марки 316 часто рассматривается в случаях более интенсивного воздействия хлоридов, однако это утверждение не означает, что неизвестная защелкивающаяся конструкция одобрена для использования в морских, прибрежных условиях или в условиях промывки.
Качество поверхности имеет значение с точки зрения возможности очистки и возникновения коррозии, однако описание полировки или пассивации не может компенсировать выбор неподходящего сплава или наличие скрытых деталей из углеродистой стали. Уточните, распространяется ли указанное качество поверхности на все детали из нержавеющей стали, контролируется ли загрязнение в процессе изготовления и может ли вода стекать из смонтированной сборки.
Если запрашиваются данные испытаний в солевом тумане, необходимо определить, что именно должны подтверждать полученные результаты. ASTM B117 определяет оборудование, процедуру и условия испытаний в среде солевого тумана; в нем не устанавливаются конкретные для данного изделия сроки воздействия, образцы, допустимые показатели коррозии или методы интерпретации результатов. Эти критерии приемки определяются индивидуально для каждого проекта.
Характеристики панели, прокладки и крепления
Более прочная защелка не делает слабую монтажную поверхность более прочной. Тонкий лист может вдавливаться под основанием защелки, отверстия для крепежа могут растягиваться, а узкий кронштейн фиксатора может поворачиваться до того, как защелка достигнет предусмотренной нагрузки. Такое смещение изменяет эффективный пролет и снижает повторяемость.
Обратите внимание на местную структуру: если защелка закрывается за счет изгиба панели, то кажущийся ход зажима включает в себя неконтролируемую деформацию листа. Увеличение предварительного натяжения защелки может привести не к повышению надежности, а к снижению стабильности выравнивания, усталостной прочности и герметичности.
Проверьте габариты основания защелки, опору фиксатора, толщину панели, опорную пластину или формованное армирование, доступ к крепежу и расстояние до края. Характеристики крепежа должны соответствовать материалу основания и эксплуатационной нагрузке. Номинальная нагрузка защелки, указанная поставщиком, не гарантирует надежность винта, установленного в тонком листе, или кронштейна с недостаточной жесткостью.
Закрывающая предварительная нагрузка не является рабочей нагрузкой
Усилие, обеспечивающее прижатие панели, не всегда соответствует нагрузке, которую защелка должна выдерживать в процессе эксплуатации. Защелка с тяговым механизмом обычно сближает две детали и поддерживает заданное положение в закрытом состоянии. Вес двери, вес крышки, постоянное сдвиговое усилие, реакция на удар и нагрузка от давления могут передаваться по разным траекториям. Если в чертеже защелки и конструкции сборки эти нагрузки явно не отнесены к защелке, их должны воспринимать петли, упоры, направляющие, элементы рамы или специальные опоры. В противном случае крючок и фиксатор могут стать непреднамеренной конструктивной опорой, что приведет к изменению выравнивания и рабочей силы при перемещении корпуса.
Наличие нескольких защелок также не гарантирует равномерного распределения нагрузки. Жесткость панели, положение фиксатора, допуски при монтаже, поведение прокладки и настройки регулировки могут привести к тому, что одна защелка зацепится раньше или примет на себя большую реакционную нагрузку, чем остальные. Поэтому деление общей рабочей нагрузки на количество защелок не является методом, одобренным для сертификации. Необходимо определить направление нагрузки, установить предполагаемый путь передачи нагрузки в конструкции и проанализировать наименее благоприятные условия сборки.
В случае длинной дверцы или крышки с несколькими защелками необходимо проверить, закрывается ли каждая защелка без использования ручки для подъема, поворота или выпрямления панели. Проверьте сборку после сварки, крепления и установки прокладки, поскольку эти операции могут изменить порядок срабатывания защелок. Любой предполагаемый запас прочности зависит от конкретной модели и крепежных приспособлений и требует данных от поставщика, а также подтверждения правильности сборки.
В случае корпуса с уплотнителем необходимо получить рекомендации поставщика уплотнителя по степени сжатия и определить состояние полного прижатия. Расстояние между защелками и жесткость панели определяют, сохраняется ли равномерное сжатие вдоль длинной стороны или в углах. Не следует устанавливать универсальное значение расстояния без учета геометрии дверцы, характеристик уплотнителя, а также требований к давлению или герметичности.
Защелка не может самостоятельно соответствовать классу защиты “IP65” или “IP66” только потому, что она прижимает дверцу в закрытое положение. Если основной задачей является герметизация корпуса, необходимо проанализировать всю систему герметизации в целом и ознакомиться с отдельным руководством по Компрессионные защелки для герметизации корпусов перед утверждением семейства защелок.
Вибрация требует проведения отдельной проверки мер по удержанию персонала
Вибрация может воздействовать на несколько границ раздела: рукоятка может сместиться в направлении спуска, резьбовой регулятор — повернуться, крепежные элементы могут потерять предварительное натяжение, либо панель может сместиться относительно прокладки и фиксатора. Геометрия с переходом через центр учитывает лишь часть этой системы.
Для подвижного или вибрирующего оборудования определите элемент, препятствующий обратному движению рукоятки. В зависимости от модели это может быть дополнительный фиксатор, стопорный штифт, пружинный механизм, управление с помощью инструмента, возможность установки навесного замка или другой надежный способ фиксации. Также определите, как фиксируется регулировка и как удерживаются крепежные элементы. Эти элементы зависят от конкретной модели и не следует предполагать их наличие, исходя из термина “поворотный защелкивающийся фиксатор”.”
Подробные рекомендации по выбору с учетом интенсивности вибрации, частоты доступа, характеристик прокладки и способа предотвращения ослабления крепежа приведены в руководстве по Задвижки для вибрационного оборудования. В данном документе, посвящённом нержавеющей стали, приводится лишь информация о материале и монтаже, которая должна быть учтена при проведении вибрационной экспертизы.
Даже закрытая рукоятка может оказаться неправильной
Самый быстрый способ выявить неудачный выбор — проверить, как работает узел в целом, а не просто следить за тем, доходит ли ручка до упора. Приведенные ниже наблюдения указывают на различные проблемы, связанные с геометрией, креплением или материалом.
| Наблюдаемые данные | Вероятно, проблема с сборкой | Следующая проверка |
|---|---|---|
| Ручка лежит ровно, но панель все равно может сдвигаться | Недостаточный полезный ход подъема, чрезмерный зазор или слишком раннее достижение предельного положения | Измерьте перемещение от точки зацепления до сиденья и сравните его с заданным в модели подъемом |
| Перед фиксацией рукоятки усилие закрытия резко возрастает | Слишком близкое расположение уплотнителя, чрезмерное сжатие прокладки, зазор или неправильная центровка | Осмотрите закрытый стек, траекторию движения рукоятки и следы соприкосновения |
| Рукоятка возвращается в исходное положение после отпускания | Связь не достигла устойчивого зафиксированного положения, либо упругая реакция вызывает обратное движение | Проверьте положение «за пределом центра», упор рукоятки и дополнительную фиксацию |
| Крючок или петля трется об одну сторону фиксатора | Боковое смещение, непараллельный монтаж или перекос кронштейна | Проверить защелку и фиксатор относительно контролируемых базовых точек |
| Вмятины на листе вокруг крепежных винтов | Недостаточная локальная жесткость или неравномерное распределение нагрузки | Проверить арматуру, опору фундамента и расположение крепежных элементов |
| На шарнирах появляется ржавчина, в то время как рукоятка сохраняет блеск | Смешанные материалы, загрязнения, скопившаяся влага или непроверенный внутренний компонент | Получите полный перечень материалов и проверьте расположение щелей |
| Контакт прокладки в районе защелки хороший, но в углах — слабый | Прогиб панели, несоответствующее расстояние между защелками или неконтролируемое состояние жесткой остановки | Определить полную линию уплотнения при установленной нагрузке на затвор |
Не следует устранять каждый симптом путем затягивания регулируемого крючка. Чрезмерная предварительная нагрузка может скрыть зазор при стендовых испытаниях, одновременно увеличивая деформацию панели, усилие при эксплуатации и износ. Вернитесь к чертежу с закрытым сечением и определите, какое движение является нормальным, а какое — конструктивным прогибом.
Установка и обзор примера
На технологическом чертеже должны быть указаны положение защелки и фиксатора, однако их движение необходимо проверить на типовом образце. По возможности следует использовать фактическую конструкцию панели, прокладку, жесткие упоры, армирование и способ крепления.
- Создайте закрытый стек. Определите окончательное расположение двери относительно коробки с учетом предусмотренных прокладок, распорок, покрытий и упоров.
- Определить положение относительно баз отсчёта. Установите основание защелки и фиксатор в соответствии с указаниями на чертеже, которые будут контролироваться производственным отделом.
- Взаимодействуйте, не навязываясь. Убедитесь, что крючок или соединительный элемент свободно приближается к фиксатору до того, как рукоятка начнет сближать поверхности.
- Следите за полным ходом. Следите за ручкой, соединительным элементом, фиксатором, краем панели, прокладкой и монтажными основаниями на протяжении всего процесса зацепления и фиксации.
- Проверьте положение замка. Убедитесь в правильном подтягивании, стабильном удержании, зацеплении резьбы, наличии свободного пространства для рук и пространства для отпускания.
- Проверьте структуру. Обратите внимание на деформацию листа, смещение крепежных элементов, поворот фиксатора, трение звеньев и неравномерный контакт прокладки.
- Рассмотрите крайние значения допусков. Проведите повторную проверку при достоверных минимальных и максимальных условиях нагромождения, а не ограничивайтесь утверждением только номинальной сборки.
Включите оператора в процесс проверки образца. Проверьте зазор для пальцев, доступность для перчаток там, где это необходимо, места защемления, визуальную или тактильную обратную связь о закрытом положении, а также риск зацепивания рукоятки за одежду или находящееся поблизости оборудование. Петля для навесного замка или дополнительный фиксатор изменяют характеристики безопасности и механизм разблокировки, но не заменяют блокировку безопасности станка, если проект требует её наличия.
Зафиксируйте номера деталей защелки и фиксатора, версии чертежей, пролет установки, настройки регулировки, способ крепления, фотографии в открытом и запертом состоянии, а также любые измеренные эксплуатационные показатели, требуемые в рамках проекта. Если требуется проведение испытаний на циклическую нагрузку, коррозию, вибрацию или воздействие окружающей среды, перед началом испытаний определите образец, условия, продолжительность, метод проверки и критерии приемки.
Анализ каталога может служить основанием для предварительной рекомендации. Решение о запуске в производство по-прежнему зависит от утвержденного образца, контролируемых чертежей и критериев приемки проекта. В случае отсутствия этих документов отметьте результат Требуется техническая экспертиза или Требуется утверждение образца а не выдумывать маржу.
Рисунок и данные для запроса предложений
Правильно составленный запрос не начинается со слов “предоставьте коммерческое предложение на прочную защелку из нержавеющей стали”. В нём поставщику предоставляется достаточно информации о конструкции, чтобы определить подходящий механизм, фиксатор, материал и монтажные габариты.
| Поле «Запрос предложения» или «Чертеж» | Что необходимо предоставить | Почему это влияет на выбор |
|---|---|---|
| Применение и закрытие | Дверь, крышка, люк, кожух, корпус или съемная панель; направление открывания и частота доступа | Определяет требования к эксплуатации, доступности и обслуживанию |
| Закрытое поперечное сечение | Дверь, коробка, прокладка, упоры, покрытия и прилегающие конструкции | Создает подлинные отношения между партнёрами |
| Опорные точки защелки и фиксатора | Контролируемые монтажные поверхности и номинальный/минимальный/максимальный пролет | Определяет, соответствует ли модель заданным допускам |
| Требуемое поведение при подтягивании | Зазор при зацеплении, предусмотренное перемещение прокладки и конечное положение с жестким упором | Разница между вылетом и полезным ходом зажима |
| Определение нагрузки | Направление и назначение любой запрашиваемой удерживающей, опускающей или рабочей нагрузки | Предотвращает сравнение несвязанных оценок |
| Требование к удержанию | Стандартный механизм с переходом за точку опоры, дополнительный фиксатор, навесной замок, управление с помощью инструмента или иной надежный способ фиксации | Обеспечивает контроль над непреднамеренным выбросом и доступом к объекту обслуживания |
| Условия эксплуатации | Использование в помещении и на открытом воздухе, воздействие воды, хлоридов, чистящих химикатов, температурных колебаний, загрязнений и длительного пребывания во влажной среде | Осуществляет контроль за проверкой материалов и отделки всей сборки |
| Монтажная конструкция | Материал панелей, толщина, армирование, система крепления и доступ с задней стороны | Определяет, является ли установленный путь нагрузки достоверным |
| Доказательства утверждения | Необходимый чертеж, декларация о материалах, образец, протокол испытаний или акт проверки | Определяет, что поставщик должен предоставить до утверждения |
Если вы предпочитаете стандартную модель, сравните доступные варианты Ассортимент продукции с защелкой только после того, как эти входные данные будут определены. Размеры изделия и указанные нагрузки необходимо сверять с соответствующим чертежом модели и техническим паспортом, а не переносить из другой серии.
Попросите поставщика предоставить артикулы защелки и фиксатора, версии чертежей, информацию о материалах и отделке всего узла, допустимые пределы регулировки, опубликованные данные о нагрузке, рекомендации по монтажу, а также сведения о любых необходимых средствах обеспечения безопасности. Неизвестная информация должна оставаться Требуется подтверждение от поставщика.
Вопросы, которые необходимо задать перед утверждением модели
Все защелки с тяговым механизмом относятся к защелкам с переходом через центр?
Нет. Механизм с переходом через центр широко распространен в защелках тягового типа, однако к этой группе защелок также относятся регулируемые, пружинные, гибкие, скрытые и другие механизмы. Ознакомьтесь с фактической схемой привода и способом фиксации в закрытом положении, показанными на чертеже модели.
В чём заключается разница между диапазоном захвата и ходом зажима?
Диапазон зажима определяет варианты монтажа, которые допускает данная модель. Ход зажима или тяга — это движение, при котором панель притягивается к конечному положению после защелкивания. Защелка может иметь достаточный вылет, но при этом обеспечивать недостаточную полезную тягу.
Для промышленной защелки следует использовать нержавеющую сталь марки 304 или 316?
Универсального ответа нет. Необходимо учитывать воздействие хлоридов, чистящие химикаты, температуру, наличие щелей, состояние поверхности, дренаж, а также материалы, из которых изготовлены штифты, пружины, фиксаторы и крепежные элементы. Точный сорт и вид отделки зависят от конкретного проекта и модели.
Может ли регулируемый фиксатор выдвижения устранить несоосность?
Он способен компенсировать предусмотренный диапазон пролетов, заданный его конструкцией. Его не следует использовать для выпрямления деформированной панели, устранения неконтролируемого поперечного смещения или принудительного выравнивания нележащих в одной плоскости фиксаторов, за исключением случаев, когда модель разработана и одобрена для данной геометрии.
Какой ход зажима необходим для защелки с вытяжным механизмом?
Необходимый ход зависит от зазора при начальном зацеплении, предполагаемого прилегания прокладки, жестких упоров, прогиба панели и допусков сборки. Следует использовать определение хода, предоставленное поставщиком, и проверить всю сборку в условиях, соответствующих достоверным минимальным и максимальным значениям толщины.
Является ли защелка из нержавеющей стали водонепроницаемой или виброустойчивой?
Не только от этого. Попадание воды зависит от соединений корпуса, прокладок, жесткости панелей, расстояния между защелками и степени затяжки. Виброустойчивость также зависит от надежности фиксации в закрытом положении, блокировки регулировок, надежности крепления и проверки на этапе сборки.
Отправьте чертеж в разборном виде для проверки модели
Для подбора защелки из нержавеющей стали необходимо предоставить данные о поперечном сечении двери и коробки, базовые координаты защелки и фиксатора, толщину панели или прокладки, крепежный материал, условия эксплуатации, частоту использования, а также любые требования к надежному удержанию. Компания HTAN может сопоставить эти данные с имеющимися в наличии защелками из нержавеющей стали и определить, какая информация все еще требует подтверждения со стороны инженеров или с помощью образцов.
