Heavy-Duty-Scharniere: Ein vollständiger technischer Leitfaden für den industriellen Einsatz

In der modernen Industrie, von Lagerhaltung und Logistik bis hin zu Rechenzentren, Kühlkettenanlagen und Offshore-Plattformen, Schwerlastscharniere eine entscheidende Rolle spielen. Diese robusten Scharniere müssen nicht nur das Gewicht der Tür, sondern auch häufigen Betrieb, Vibrationen, Stöße, raue Umgebungen und langfristige Ausrichtungsstabilität aushalten.

Wenn sie richtig spezifiziert sind, tragen hochbelastbare Scharniere dazu bei, die Wartungshäufigkeit zu reduzieren, das Durchhängen der Türen zu minimieren, die Dichtungsleistung zu verbessern und die Lebenszykluskosten von Industrietoren und Anlagengehäusen zu senken. Dieser Leitfaden bietet eine systematische Methodik zur Auswahl von Schwerlastscharnieren, die sich auf technische Anforderungen, praktische Spezifikationslogik und reale industrielle Anwendungsfälle konzentriert.

Definition von Schwerlastscharnieren und Leistungsindikatoren

Schwerlastscharniere sind für Türen, Abdeckungen und Zugangsklappen konzipiert, die die Belastungs-, Zyklus- und Umweltgrenzen von Standardscharnieren überschreiten. Im Vergleich zu Universalscharnieren werden in der Regel stärkere Materialien, dickere Scharnierblätter, verstärkte Bolzen, lagerunterstützte Strukturen oder durchgehende Stützkonstruktionen verwendet, um Spannungskonzentration, Durchbiegung und vorzeitigen Verschleiß zu reduzieren.

In der Industrie werden hochbelastbare Scharniere häufig an Geräteschränken, elektrischen Gehäusen, industriellen Kühlschränken, Serverschränken, Ofentüren, Maschinenschutzvorrichtungen und Zugangstüren für Wartungsarbeiten eingesetzt. Das richtige Scharnier muss nicht nur nach der Größe, sondern auch nach dem Belastungspfad, den Betriebszyklen, der Umweltbelastung, dem Öffnungswinkel und der erforderlichen Lebensdauer ausgewählt werden.

Zu den Industrie-Benchmarks, auf die bei der Spezifikation üblicherweise Bezug genommen wird, gehören Zyklustests, Korrosionstests und strukturelle Belastungsfähigkeit. Konstrukteure prüfen zum Beispiel häufig Normen wie ANSI/BHMA A156.1 für die Zyklusleistung und ASTM B117 für Korrosionstests beim Vergleich von Scharnieroptionen für die Industrie.

Wichtige Leistungsdimensionen

• Tragfähigkeit: Statische Last, dynamische Last und kombinierter Lastwiderstand
• Zyklus Lebensdauer: Erwartete Lebensdauer bei realer Betriebsfrequenz
• Korrosionsbeständigkeit: Geeignet für den Einsatz in feuchten Umgebungen, im Freien, zum Abwaschen oder auf See
• Temperaturbereich: Stabile Leistung in heißen, kalten oder schwankenden Umgebungen
• Ausrichtungsstabilität: Widerstandsfähigkeit gegen Durchbiegung, Verformung und Lockerung der Befestigung
• Anforderungen an die Einhaltung: Brandschutz-, Hygiene-, EMI-, Sicherheits- oder Gefahrenbereichsanforderungen, sofern relevant

Überprüfen Sie immer das Qualitätssystem des Lieferanten, die Rückverfolgbarkeit der Materialien und die relevanten Prüfberichte, bevor Sie die Auswahl von Schwerlastscharnieren für sicherheitskritische oder hochzyklische Anwendungen abschließen.

Heavy-Duty-Scharniere vs. Standard-Scharniere

Unterstützung und Lastverteilung

Hochbelastbare Scharniere verteilen die Last effektiver als Standardscharniere. Durchgehende Scharniere verteilen das Gewicht über eine längere Kante, während verstärkte Stoß- und Lagerscharniere die Belastung am Drehpunkt verringern. Standardscharniere haben in der Regel weniger Auflagepunkte und neigen dazu, sich unter schweren Türen zu verformen, zu lockern oder ungleichmäßig zu verschleißen.

Tragfähigkeit

Heavy-Duty-Scharniere sind für Türen und Abdeckungen konzipiert, die wesentlich höhere strukturelle Anforderungen stellen. Dazu gehören dickere Stahlschranktüren, isolierte Kühlraumtüren, Maschinenzugangspaneele und große Gehäusetüren, bei denen die Belastung nicht nur vertikal ist, sondern auch durch Öffnungswinkel, Vibrationen und wiederholten Wartungszugang beeinflusst wird.

Anforderungen an die Wartung

Wenn die Last richtig verteilt ist und die Materialien auf die Umgebung abgestimmt sind, benötigen hochbelastete Scharniere in der Regel weniger Wartungsarbeiten als Standardscharniere. Im Gegensatz dazu zeigen unterspezifizierte Scharniere oft schon viel früher Lockerung, Durchhängen, Korrosion oder Buchsenverschleiß. Häufige Ursachen für vorzeitige Ausfälle finden Sie in unserer Analyse: Defekte an Schwerlastscharnieren: 5 verborgene Ursachen für vorzeitiges Versagen.

Industrielle und kommerzielle Anwendungsprofile

Hochfrequente Anwendungsfälle

Logistik: Loading Dock-Tore

• Sie müssen häufigen Fahrten, dem Risiko von Zusammenstößen und der langfristigen Belastung durch die Ausrichtung standhalten.
• Eine schlechte Auswahl der Scharniere erhöht die Ausfallzeiten, die Wartungsanforderungen und das Sicherheitsrisiko.

Pharma/Halbleiter: Reinraum-Schleusen-Türen

• Sie erfordern Dichtungsstabilität, Korrosionsbeständigkeit und reinigungsfähige Oberflächen
• Materialauswahl und Geometrie der Beschläge wirken sich direkt auf Hygiene und Druckleistung aus

Zugangstüren für Offshore-Windturbinen

• Salzsprühnebel, UV-Belastung und ständige Vibrationen
• Sie benötigen eine höhere Korrosionsbeständigkeit und bessere Ermüdungseigenschaften als Standard-Industrietore.

Schaltschranktüren für Rechenzentren

• Sie benötigen einen leisen Betrieb mit hoher Taktzahl, Ausrichtungsstabilität und in einigen Fällen elektrische Kontinuität.

Gefrierschrank / Kühlraumtüren

• Erforderlich sind Tieftemperaturzähigkeit, Korrosionsbeständigkeit und ein stabiler Betrieb unter Kondensation und Frosteinwirkung
• Die Logik für die Auswahl von Türen für niedrige Temperaturen finden Sie in unserem Auswahlhilfe für Kühlhausscharniere.

Geräteschränke und Schaltschränke

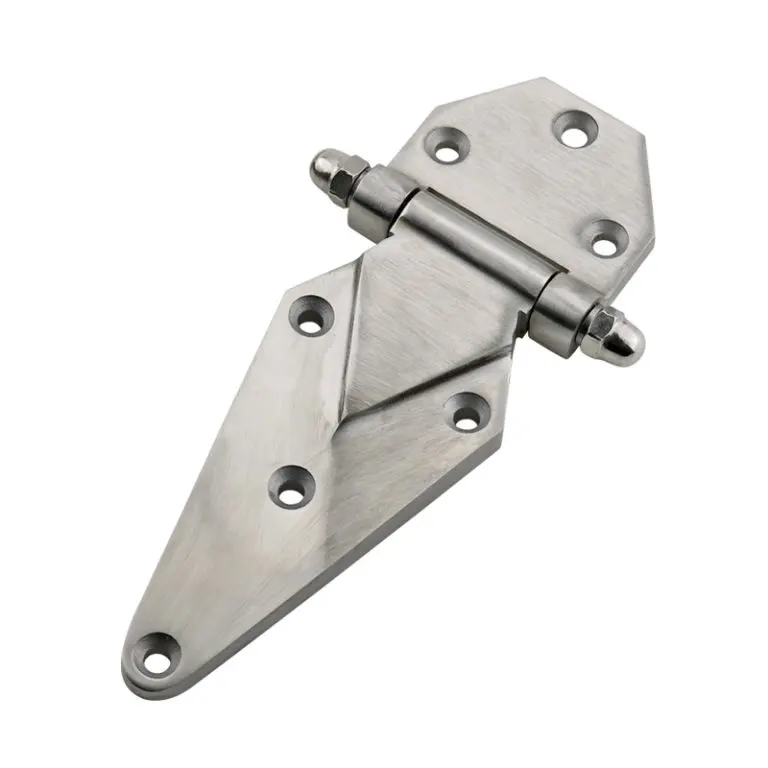

Hochbelastbare Scharniere sind besonders wichtig für Türen von Geräteschränken, elektrischen Gehäusen und industriellen Schaltschränken. Diese Türen sind oft aus Stahl oder verstärkten Blechen gefertigt, die viel schwerer sind als allgemeine Zugangstüren. Sie können auch wiederholt für Wartung, Inspektion, Kabelarbeiten oder den Austausch von Komponenten geöffnet werden.

Bei dieser Art von Anwendung muss das Scharnier mehr als nur das Türgewicht tragen. Es muss die Türausrichtung beibehalten, ein Durchhängen im Laufe der Zeit verhindern, ein gleichmäßiges Einrasten der Verriegelung unterstützen und zur Erhaltung der Dichtungsleistung beitragen, wenn die Integrität des staub- oder wasserdichten Gehäuses wichtig ist. In feuchten Umgebungen, im Freien oder in korrosiven Umgebungen kann ein Materialfehler schnell dazu führen, dass der Scharnierverschleiß zu Problemen mit der Zuverlässigkeit des Gehäuses führt.

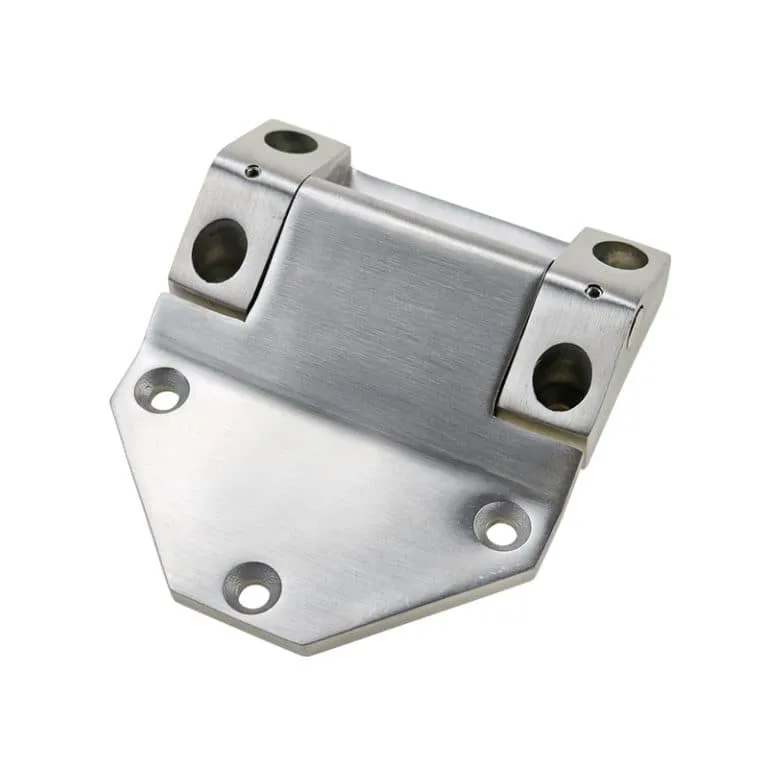

Bei Gehäusen, die zu Wartungszwecken einen abnehmbaren Zugang erfordern, können die Konstrukteure auch vergleichen abnehmbare Scharniere gegen ortsfeste Schwerlastkonstruktionen je nach Einsatzhäufigkeit und Zugangsanforderungen.

Warum die Zuverlässigkeit der Scharniere in sicherheitskritischen Gehäusen wichtig ist

In Hochspannungsschränken, Steuerungssystemen, Maschinengehäusen und anderen sicherheitskritischen Gehäusen kann ein Scharnierversagen mehr als nur ein Wartungsproblem darstellen. Wenn die Tür herunterfällt, sich verdreht oder die Ausrichtung verliert, kann es zu unsicheren Türbewegungen, einer beeinträchtigten Verriegelung oder einem verminderten Schutz der internen Komponenten kommen. Dies ist besonders wichtig, wenn die Geräte bei Vibrationen, Druckschwankungen oder häufigem Wartungszugang sicher geschlossen bleiben müssen.

Bei diesen Anwendungen sollten Ingenieure genau auf die Scharnierstruktur, die Stabilität der Befestigung, die Verstärkung um die Befestigungspunkte herum und darauf achten, ob der gewählte Scharniertyp wirklich zur Masse und Öffnungslast der Tür passt. Wenn ein Versagen der Dichtung ein Problem darstellt, lesen Sie auch unseren Artikel: 3 Fehler bei der Auswahl von Schwerlastscharnieren, die zum Versagen von Dichtungen führen.

Zusammenfassung der Anforderungen der Industrie

Industrie	Primäre Scharnieranforderung
Logistik	Belastbarkeit und Lebensdauer
Reinräume	Abdichtung und Korrosionsbeständigkeit
Offshore	Beständigkeit gegen Salzsprühnebel und Ermüdung
Daten-Zentren	Elektrische Kontinuität und Hochzyklusbetrieb
Kühllagerung	Tieftemperatur-Zähigkeit
Elektrische Schränke	Ausrichtungsstabilität und Schutz des Gehäuses

Material und Fertigung im Detail

Metall-Optionen

• C1045 Kohlenstoffstahl: Hohe Festigkeit, erfordert aber in der Regel einen Oberflächenschutz
• 304 Edelstahl: Zuverlässige Korrosionsbeständigkeit für viele industrielle Anwendungen
• 316L-Edelstahl: Bessere Chloridbeständigkeit für Meeresumgebungen und Waschanlagen
• 2205 Duplex-Edelstahl: Höhere Festigkeit und starke Beständigkeit unter chloridreichen Bedingungen
• 7075-T6-Aluminium: Geringeres Gewicht, wo strukturelle Massenreduzierung wichtig ist

Nicht-Metalle und Verbundwerkstoffe

• PEEK-Buchsen: Reibungsarm und stabil bei niedrigen Temperaturen oder in sauberen Umgebungen
• Verbundwerkstoff-Strukturen: Nützlich für ausgewählte Leichtbau- oder Transportanwendungen, bei denen die Reduzierung der Masse entscheidend ist

Oberflächentechnik

• Dacromet + PTFE: Kostengünstiger Korrosionsschutz für Außenanwendungen
• DLC-Beschichtung: Geringere Reibung und bessere Trockenlaufstabilität in speziellen Umgebungen

Eine genauere Betrachtung des korrosionsbedingten Versagens finden Sie unter: Wie Salzsprühnebel schwere Scharniere zerstört - und wie man es verhindern kann.

Scharniertypen und Montage

Scharnier Typ	Hauptmerkmal	Beste Anwendung
Butt Scharniere	Hohe Punktbelastbarkeit	Schwere Industrietore
Klavier-/Durchlaufscharniere	Unterstützung in voller Länge	Gleichmäßige Gewichtsverteilung entlang der Türkante
Scharniere zum Anschweißen	Maximale Befestigungsstärke	Dauerhafte, rüttelfeste Installation
Lift-Off / Anschrauben	Schneller Ausbau der Tür	Wartungsintensive Zugangsplatten
Verstellbare Scharniere	Korrektur der Ausrichtung nach der Installation	Präzisionsgehäuse mit hoher Passgenauigkeit

Installationszubehör

• Verstärkungsplatten für dünne Plattensubstrate
• EPDM- oder Silikondichtungen für IP-geschützte Gehäuse
• Erdungsbänder für EMI-/ESD-Schutz, falls erforderlich

Kompatibilitätschecks vor der Installation

• Überprüfen Sie die Platten- und Rahmenstärke: Das Scharnier muss der tatsächlichen Untergrundstärke und Einbautiefe entsprechen.
• Überprüfen Sie Lochmuster und Flügelgeometrie: Prüfen Sie, ob das Scharnier mit den vorhandenen Befestigungslöchern, Kantenabständen und dem Öffnungsweg übereinstimmt.
• Beurteilen Sie den Verstärkungsbedarf: Bei dünnen Blechtüren oder flexiblen Paneelen sind unter Umständen Verstärkungsplatten oder lokale Verstärkungen erforderlich, um Verformungen zu vermeiden.
• Verwenden Sie, falls erforderlich, Sicherungselemente, die das Lösen verhindern: In vibrationsanfälligen Umgebungen tragen Sicherungsmuttern, Unterlegscheiben oder Gewindesicherungen dazu bei, die Stabilität auf Dauer zu erhalten.

Zu vermeidende Fehler bei der Installation

• Verwendung von zu wenig Scharnieren: Dies führt zu einer ungleichmäßigen Spannungsverteilung und beschleunigt das Durchhängen der Tür und den Verschleiß der Befestigungselemente.
• Die Wahl des falschen Materials für die Umwelt: In feuchten Umgebungen, im Freien oder in korrosiven Umgebungen ist oft rostfreier Stahl oder ein besserer Korrosionsschutz erforderlich.
• Die Festigkeit des Substrats wird ignoriert: Selbst ein hochwertiges Scharnier kann frühzeitig versagen, wenn es an einer unzureichend verstärkten Platte angebracht ist.

Lastberechnung und Lebensdauerprognose

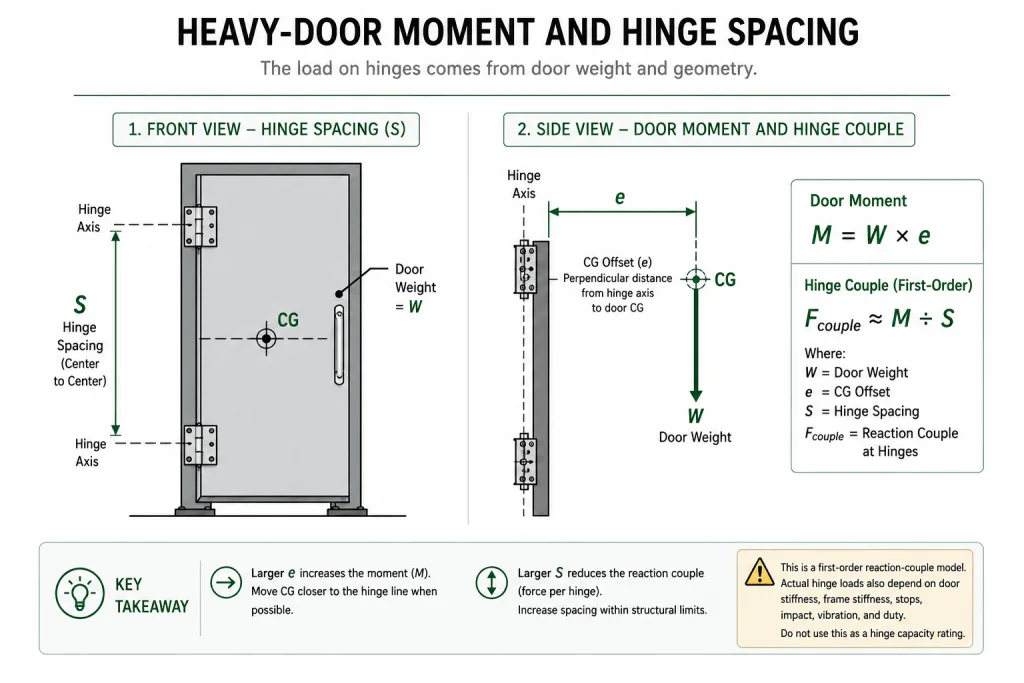

Statische Lastberechnung

• Berücksichtigen Sie bei der Auswahl der Scharniere die Gesamtmasse der Tür, die Breite, den Schwerpunkt und den Scharnierabstand - nicht nur das Nenngewicht der Tür.
• Verwenden Sie einen praktischen Sicherheitsfaktor, der für die Anwendung geeignet ist, und überprüfen Sie dann die realen Montagebedingungen und Öffnungszyklen.

Dynamische und Stoßbelastungen

• Türen, die Stößen, Vibrationen oder häufigem Zuschlagen ausgesetzt sind, benötigen eine höhere Sicherheitsmarge, als statische Berechnungen allein vermuten lassen.
• Bei industriellen Anwendungen mit hohen Zyklen sollte die Ermüdung berücksichtigt werden, nicht nur die Festigkeit bei einem einzigen Ereignis.

Umwelt und Einhaltung gesetzlicher Vorschriften

Abhilfemaßnahmen für raue Umweltbedingungen

• Salzspray: Verwendung geeigneter Beschichtungssysteme oder höherwertiger Materialien
• Eindringen von Staub: Erwägen Sie eine Versiegelungsstrategie, wenn die Unversehrtheit des Gehäuses wichtig ist
• Hohe Temperatur: Material und Schmierung auf den Einsatzbereich abstimmen
• Tiefsttemperaturen: Verwenden Sie für niedrige Temperaturen geeignete Schmierfett- und Buchsensysteme

Wichtige Regulierungsstandards

• OSHA: Die Sicherheit von Geräten und Schutzvorrichtungen kann die Konstruktion von Türen und Scharnieren beeinflussen.
• NFPA 80: Relevant, wenn es sich um feuerbeständige Türen handelt
• ATEX: Material- und Funkenrisiko bei Geräten in Gefahrenbereichen

Kosten- und Lieferkettenstrategie

Die Gesamtbetriebskosten (TCO) umfassen den Kaufpreis, den Installationsaufwand, den Wartungsaufwand, die Häufigkeit des Austauschs und die Auswirkungen der Ausfallzeiten. Bei vielen industriellen Anwendungen kostet ein besser spezifiziertes Scharnier im Vorfeld mehr, reduziert aber die Gesamtkosten über die gesamte Lebensdauer der Anlage.

• Modularer Aufbau: Kann die Komplexität von Ersatzteilen reduzieren
• Globale Beschaffungsstrategie: sollte ein Gleichgewicht zwischen Präzision, Vorlaufzeit und Lieferkonsistenz herstellen
• Spezifikation für die Beschaffung: Definieren Sie Toleranzen, Materialgüte, Oberflächengüte, Konformität und Testdokumentation klar, bevor Sie ein Angebot abgeben.

Fallstudien

Kühlhaus-Logistikzentrum

• Umgebung: Raum mit Minusgraden, häufigen Türwechseln und Frostgefahr
• Lösung: Korrosionsbeständiges Gehäuse, geeignete Buchsen und kältetaugliches Bewegungssystem
• Ergebnis: Geringere jährliche Ausfallrate und weniger Betriebsunterbrechungen

Offshore Wind O&M Plattform

• Umgebung: Salznebel, UV-Belastung und langfristige Vibrationen
• Lösung: Höher korrosionsbeständiges Material und stärkere Installationsmethode
• Ergebnis: Längere Wartungsintervalle und höhere Betriebssicherheit

Halbleiter-Reinraum

• Umwelt: Druckkontrolle, Sauberkeit und elektrostatische Aspekte
• Lösung: Reinigbare Scharnieroberflächen mit stabiler Ausrichtung und Dichtungsleistung
• Ergebnis: Geringeres Kontaminationsrisiko und zuverlässigerer Betrieb des Gehäuses

Wartung und Fehlerbehebung

Zeitplan für die vorbeugende Wartung

• Allgemein industriell: Regelmäßige Inspektion in Abhängigkeit von der Betriebshäufigkeit
• Reinräume und hygienesensible Umgebungen: Häufigere Inspektion und Überprüfung der Reinigung
• Marine oder korrosive Umgebungen: Kürzere Inspektionsintervalle aufgrund des Expositionsrisikos

Allgemeine Probleme und Lösungen

• Geräusche oder Quietschen: Schmierung und Gelenkverschleiß prüfen
• Durchhängende Tür: Überprüfen Sie die Ausrichtung, die Verstärkung des Substrats und die Anzahl der Scharniere.
• Oberflächenkorrosion: Überprüfung der Eignung der Beschichtung und der Materialqualität
• Verschleiß der Buchse: Tauschen Sie verschlissene interne Komponenten aus, bevor Sie sie unter weiterer Belastung betreiben.

3-stufige Auswahlmethodik

1. Profil der Anwendung: Definieren Sie die Belastung, die Umgebung, die Zyklusfrequenz, den Öffnungswinkel und alle gesetzlichen Auflagen.
2. Quantifizieren Sie die wichtigsten Anforderungen: Passen Sie die Scharnierstruktur, das Material, die Korrosionsbeständigkeit und die erwartete Lebensdauer an die jeweilige Anwendung an.
3. Validieren Sie vor der Produktion oder dem Rollout: Bestätigen Sie vor der endgültigen Auswahl die Abmessungen, die Montagebedingungen und die relevanten Prüfunterlagen.

FAQ

Durchsuchen Sie das gesamte HTAN-Angebot an Schwerlastscharniere oder Kontakt zu unserem Ingenieurteam für Unterstützung bei der Auswahl der Belastungswerte und technische Spezifikationen.
