Perché i fermi a molla perdono forza di serraggio: spostamento del fermo, usura del meccanismo di collegamento e set di guarnizioni

La maniglia si chiude ancora a scatto, ma il coperchio fa rumore. Un segno di riferimento sul fermo non è più allineato con la sua posizione originale. Oppure un fermo regolabile richiede un altro giro ogni pochi mesi per risultare ben saldo. Quando i fermi a scatto perdono la forza di serraggio, modificare la lunghezza di trazione può ripristinare per un po’ la resistenza dell’impugnatura, ma può anche cancellare le tracce che identificano l’interfaccia difettosa.

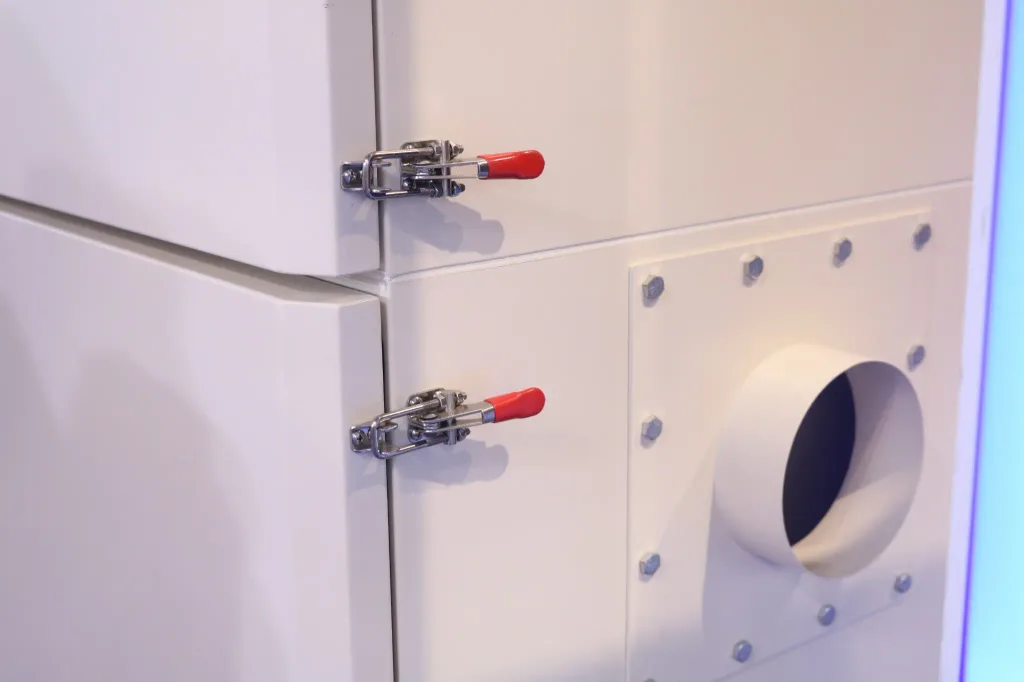

Un fermo a trazione non genera di per sé un precarico. Il suo stato di chiusura deriva dall’azione combinata della base del fermo, del sistema di leveraggio, del gancio o della barra di trazione, del fermo di bloccaggio, dei pannelli di montaggio, della posizione della porta e della serie di guarnizioni. Una piccola variazione permanente in uno qualsiasi di questi punti modifica la distanza effettiva che il meccanismo deve percorrere.

Una chiusura che un tempo era ben serrata di solito perde parte della corsa utile a causa dello spostamento del fermo, della comparsa di gioco nel sistema di articolazione, della variazione della reazione della guarnizione o dello spostamento della struttura di supporto. Mantenere la regolazione originale, individuare il punto in cui si è verificata la perdita di corsa utile e correggere tale interfaccia prima di riposizionare la chiusura.

Quando i fermi a scatto perdono la forza di serraggio

La posizione della maniglia non corrisponde alla misura della forza di serraggio. Una leva può raggiungere il proprio finecorsa dopo che il fermo si è spostato, il foro di articolazione si è allungato o la guarnizione si è assottigliata in modo permanente. Il meccanismo sembra chiuso perché la leva visibile ha completato la sua corsa. Tuttavia, il gruppo chiuso può comunque presentare una tensione inferiore.

Di solito si mescolano tra loro tre quantità:

• Impegno operativo è la forza applicata all'impugnatura. Essa è influenzata dall'attrito, dalla lubrificazione, dalla lunghezza dell'impugnatura e dalla posizione della mano dell'operatore.
• Forza di serraggio o forza di abbassamento è la tensione applicata che avvicina i due lati. Dipende dal meccanismo e dalla pila di componenti compressi.
• Capacità di contenimento è un limite specifico del modello relativo alla resistenza al carico in condizioni di chiusura, senza deformazioni inaccettabili o distacco. Non corrisponde automaticamente alla forza applicata alla guarnizione.

Una maniglia leggera può indicare un precarico ridotto, ma può anche indicare un attrito minore. Una maniglia pesante può indicare un'elevata resistenza alla trazione, oppure potrebbe semplicemente essere dovuta al contatto laterale. Considera la sensazione trasmessa dalla maniglia come un sintomo, non come un risultato.

Conservare le prove prima della regolazione

Non iniziare modificando la lunghezza di tiro. Ciò altera la geometria che stai cercando di analizzare.

Dopo aver scollegato l'apparecchiatura e aver sostenuto in modo sicuro la porta o il coperchio, fotografare il chiavistello dalla parte anteriore, laterale e lungo la direzione di trazione. Contrassegnare con un segno temporaneo rimovibile il contorno attuale del fermo, il contorno della base del chiavistello, la posizione di regolazione ed eventuali posizioni dei controdadi. Annotare l'ampiezza del movimento libero prima che il gancio o la barra di trazione inizino a subire carico.

Osservare attentamente prima di procedere alla pulizia. Il metallo appena lucidato, la vernice scrostata, i residui di sfregamento, un foro allungato, una staffa piegata o una linea brillante su un bordo del fermo possono fornire indicazioni più utili rispetto alla posizione finale della maniglia. La lubrificazione può mascherare l’attrito. Il serraggio può mascherare il movimento. Piegare il fermo elimina del tutto il riferimento originale.

• Annotare l’angolo della maniglia nel momento in cui l’uncino entra per la prima volta in contatto con il fermo.
• Annotare la posizione finale della leva e se questa raggiunge un finecorsa positivo.
• Misurare la posizione del fermo e della base dello scrocco rispetto ai punti di riferimento fissi dell'involucro, non rispetto al bordo flessibile della porta.
• Prendere nota della filettatura a vista o di altri punti di riferimento per la regolazione indicati nel disegno del prodotto.
• Confronta i chiavistelli accoppiati senza modificarne nessuno dei due.

Dove scompare la resistenza?

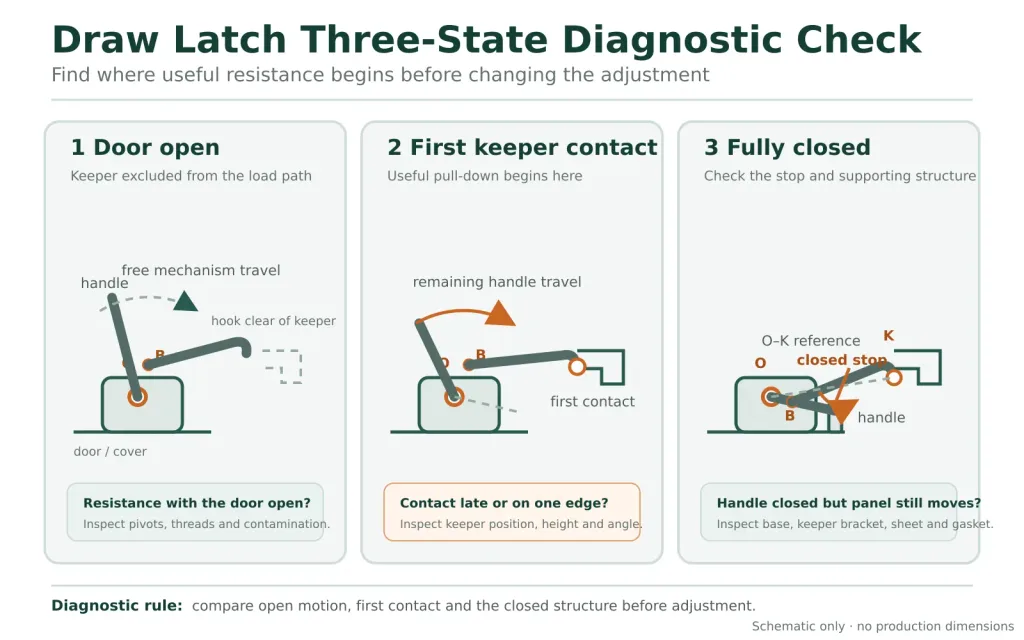

Il test più rapido ed efficace consiste nel distinguere tre situazioni. Tenere le mani lontane dalla linea di schiacciamento e non sganciare un coperchio sotto pressione, carico o non sostenuto.

1. Porta aperta

Azionare il chiavistello senza innestare il fermo. La leva e il sistema di articolazione dovrebbero muoversi lungo il percorso previsto senza intoppi, sfregamenti o scatti improvvisi. Un movimento irregolare nella stessa posizione della maniglia indica la presenza di sporcizia, un elemento piegato, un danno al perno o usura interna. Il movimento libero non garantisce che il chiavistello sia in buone condizioni, ma esclude la porta, la guarnizione e la controspina dal percorso di carico immediato.

2. Primo contatto con il custode

Chiudere la porta lentamente e osservare il punto in cui il gancio entra in contatto con il fermo. Il contatto dovrebbe avvenire sulla superficie prevista e con una corsa residua della leva sufficiente a portare il gruppo in posizione chiusa. Un contatto sui bordi, uno sfregamento laterale o un contatto che avviene solo quando la maniglia è quasi completamente abbassata indicano un problema di posizionamento. È proprio in questo caso che uno spostamento del fermo e una lunghezza effettiva di trazione ridotta iniziano a presentarsi in modo diverso.

3. Completamente chiuso

Osservare la base del chiavistello, la staffa di fermo, la lamiera circostante e il bordo della porta mentre la leva completa la sua corsa. Nessuna parte dovrebbe muoversi semplicemente a causa dell’aumento della forza esercitata sulla maniglia. Spingere e tirare il pannello chiuso in prossimità del chiavistello effettuando una prova controllata e sicura. Un movimento con la maniglia completamente chiusa indica che la posizione della leva e il precarico mantenuto si sono disgiunti.

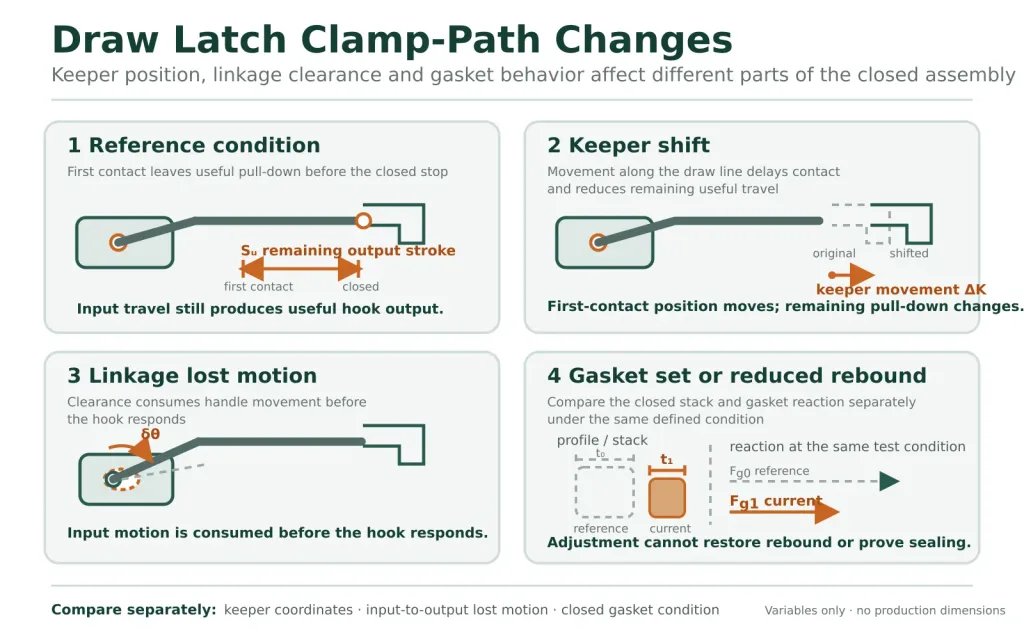

Cinque interfacce nel percorso di serraggio

Il fermo reagisce solo alla distanza finale tra il proprio punto di fissaggio e il contrafforte. Non è in grado di distinguere se tale distanza sia cambiata a causa del movimento del metallo, del gioco del giunto o dello spessore della guarnizione. La seguente mappa delle prove mantiene separate ciascuna entità e ciascun attributo.

Il cambio di posizione del Keeper modifica la lunghezza effettiva del tiro

Non è necessario che un elemento di fissaggio si allenti visibilmente per modificare la chiusura. Una staffa scanalata può spostarsi. Una flangia di montaggio sottile può piegarsi. I fori dei dispositivi di fissaggio possono allargarsi. Una staffa saldata può rimanere fissata mentre la lamiera circostante cambia angolazione. Anche l’assestamento del rivestimento sotto un piccolo piede può modificare la posizione finale.

La direzione è importante. Il movimento lungo la direzione di apertura modifica la distanza che il fermo deve percorrere. Il movimento trasversale rispetto a tale linea provoca un carico laterale e può rendere la maniglia pesante senza produrre una compressione utile. La rotazione del fermo può determinare entrambe le cose: il gancio entra prima in contatto con un bordo, poi scivola mentre la leva si chiude.

Ispezionare il fermo rispetto a un punto di riferimento del involucro e al suo profilo originale. Verificare sia la posizione con carico che quella senza carico. Una staffa che ritorna in posizione dopo il rilascio può comunque risultare troppo flessibile durante il funzionamento. La sola coppia di serraggio non dimostra che il piano di contatto sia rimasto nella posizione indicata dal disegno.

Il dispositivo è in grado di effettuare misurazioni corrette anche se la geometria di contatto è cambiata. Ispezionare il bordo di ritegno, il raggio del gancio, la superficie di contatto dell’anello e qualsiasi inserto di chiusura sostituibile per verificare la presenza di scanalature, appiattimenti o perdita localizzata di materiale. L’usura della coppia di contatto modifica l’innesto effettivo anche se i fori di montaggio non si sono spostati.

L'usura si traduce in movimento perso

Un nuovo sistema di articolazione converte la maggior parte del movimento della leva in movimento del gancio o della barra di traino. Man mano che lo spazio libero del perno aumenta, è la maniglia ad assorbirlo per prima. La leva può percorrere una distanza maggiore prima che il gancio si muova, lasciando una corsa utile minore dopo il contatto con il fermo.

Perni e fori di articolazione

Verificare la presenza di fori ovali, segni di usura a gradini su un perno, residui scuri di sfregamento e un giunto che si sposta lateralmente prima di ruotare. Confrontare il movimento della maniglia di ingresso con quello di uscita in corrispondenza del gancio. Un piccolo gioco in diversi giunti può accumularsi fino a causare un gioco visibile in corrispondenza del fermo.

Filettature, forcelle e dispositivi di bloccaggio

Una barra di traino regolabile può variare di lunghezza a causa dello spostamento di un controdado, di una filettatura danneggiata o di un dispositivo di bloccaggio che non mantiene più la propria posizione. Segnare la posizione relativa delle parti prima di effettuare il ciclo di funzionamento. Non valutare lo stato della filettatura solo in base alla lunghezza a vista; l'innesto utilizzabile e l'intervallo di regolazione approvato devono essere ricavati dal disegno tecnico esatto del prodotto.

L'usura non è attrito

Il lubrificante può ridurre l'attrito in un giunto funzionante, purché il produttore lo consenta. Non può però reinserire il materiale in un foro allungato, ripristinare un fermo usurato, raddrizzare una maglietta piegata né recuperare la corsa oltre il punto morto. Un fermo usurato reso più scorrevole rimane comunque usurato.

Anche il comportamento oltre il centro merita un’analisi approfondita. Nel caso di un fermo a trazione oltre il centro, il bloccaggio sicuro dipende dal fatto che il sistema di articolazione installato raggiunga la posizione prevista oltre il centro e contro il fermo previsto dal progetto. Una maniglia piatta non garantisce che il sistema di articolazione interno rimanga invariato. Utilizzare il disegno del modello o i limiti di servizio indicati dal fornitore; non inventare un angolo oltre il centro universale.

Il set di guarnizioni modifica la pila chiusa

Una guarnizione che perde elasticità o rimane permanentemente più sottile altera l’allineamento tra la porta e il telaio. Il fermo e lo scrocco potrebbero non essersi spostati affatto. Lo scrocco potrebbe raggiungere il proprio finecorsa prima di sviluppare la forza di reazione precedente, oppure la porta potrebbe sporgere maggiormente nell’apertura a causa della minore resistenza della guarnizione.

Deformazione residua da compressione, rilassamento delle sollecitazioni, scorrimento, formazione permanente di scanalature, spostamento dell’adesivo e danni locali sono fenomeni correlati ma non intercambiabili. La guarnizione installata può mantenere la propria forma pur producendo una forza di reazione inferiore, oppure può presentare una perdita permanente di spessore mentre la geometria della porta rimane stabile. Utilizzare il profilo, la mescola, i dati di forza-deflessione, i limiti di compressione e i criteri di sostituzione forniti dal produttore della guarnizione.

ASTM D395 fornisce metodi per valutare la capacità della gomma di mantenere le proprietà elastiche dopo una sollecitazione di compressione prolungata. Non definisce la compressione corretta da applicare a questo involucro, la forza di serraggio che un determinato fermo a scatto deve esercitare, né il momento in cui è necessario sostituire una guarnizione in loco. Tali limiti di accettabilità rimangono specifici per ciascun prodotto e progetto.

Misurare lo stato della guarnizione chiusa in diversi punti del perimetro utilizzando un metodo adeguato alla guarnizione e all’involucro. Confrontare elementi simili tra loro: stesso profilo, materiale, condizioni di temperatura, storia di permanenza e metodo di misurazione. Una singola lettura dello spessore non compresso su un’estremità tagliata non descrive la reazione intorno a una porta chiusa.

Il serraggio di un fermo regolabile potrebbe eliminare il gioco dopo l’installazione del set di guarnizioni. Tuttavia, ciò non ripristina l’elasticità persa, non ripara un angolo spaccato né garantisce l’efficacia della tenuta. Se il problema effettivo è l’infiltrazione d’acqua anziché un allentamento meccanico, utilizzare il prodotto separato Diagnosi: chiusura non salda vs. guarnizione usurata per individuare la perdita prima di ordinare i ricambi.

Il movimento del pannello può simulare un guasto al fermo

La stabilità della base della chiusura e del fermo dipende interamente dalla stabilità delle strutture che li sostengono. Una lamiera sottile può incurvarsi intorno agli elementi di fissaggio. Una porta può incurvarsi lungo la linea delle cerniere. Un telaio può deformarsi durante l’installazione. Due chiusure possono tirare parti diverse di una copertura flessibile su piani diversi.

Ciò genera una contraddizione significativa: il chiavistello potrebbe superare il controllo del meccanismo di apertura della porta e la guarnizione potrebbe comunque rimbalzare, ma la maniglia chiusa risulta leggera in un angolo. Osservare la posizione della porta prima che il gancio entri in contatto, al momento del primo contatto e alla chiusura completa. Se il bordo della porta cambia posizione prima che inizi una compressione significativa della guarnizione, la struttura è entrata nella fase di diagnosi.

Non utilizzare il chiavistello rigido come strumento di allineamento per una porta non correttamente posizionata. Aumentando la forza di trazione verso il basso è possibile riportare temporaneamente in posizione un pannello deformato, aumentando però il carico sul fermo, sulla base del chiavistello, sulla cerniera e sulla lamiera circostante. Risolvere prima il problema relativo al piano di riferimento o alla rigidità.

Leggere il quadro clinico, non un singolo sintomo

Nessun sintomo, da solo, è prova della causa. Prima di modificare la regolazione, valutare complessivamente lo stato della porta, il punto in cui si verifica il gioco e le prove fisiche.

Riparare l'interfaccia che è stata modificata

La correzione dovrebbe eliminare la causa della perdita di corsa, non limitarsi ad aumentare lo sforzo sulla manopola.

Base del fermo o del chiavistello spostata

Ripristinare la posizione specificata rispetto ai punti di riferimento controllati. Riparare fori allargati, sedi dei dispositivi di fissaggio danneggiate, saldature incrinate o staffe flessibili utilizzando un dettaglio strutturale approvato. Verificare nuovamente la superficie di contatto del fermo e la sovrapposizione del gancio una volta che il supporto sia stabile. Il semplice serraggio dello stesso giunto mobile potrebbe causare il ripetersi del guasto.

Componenti del sistema di leveraggio o di regolazione usurati

Sostituire i componenti solo se il produttore offre assistenza a livello di componente e fornisce limiti o parti di ricambio. La pallinatura di un perno, la foratura di un foro sovradimensionato, l’aggiunta di un perno non omologato o la saldatura di un giunto usurato possono alterare la resistenza e il movimento senza ripristinare il funzionamento previsto del meccanismo. Quando non è possibile ripristinare l’esatto funzionamento del fermo, confrontare il Gamma di prodotti con chiusura a scatto utilizzando la geometria originale dell'assieme chiuso, non la vecchia foto del prodotto.

Set di guarnizioni

Sostituire o riprogettare la guarnizione in base alle specifiche di tenuta quando non garantisce più la risposta richiesta una volta installata. Una nuova guarnizione modifica l’assetto, pertanto è necessario reimpostare il fermo e ricontrollarlo. Ripetere la regolazione effettuata sulla guarnizione usurata anche sulla nuova guarnizione può causarne una compressione eccessiva o sovraccaricare il meccanismo di chiusura.

Movimento della porta o del telaio

Prima di utilizzare il fermo per posizionare correttamente la struttura, verificare lo stato delle cerniere, il supporto del pannello, la posizione del telaio o eventuali rinforzi locali. Nel caso di una copertura a fermi multipli, stabilire il piano della porta e la sequenza di contatto prima di bilanciare le singole regolazioni.

La regolazione è l'ultimo passaggio, non il primo. Effettuarla solo dopo che l'interfaccia mobile si è stabilizzata e solo entro i limiti consentiti dal modello selezionato in termini di presa, innesto della filettatura, sovrapposizione del fermo e geometria oltre il centro.

Ricostruire una condizione chiusa misurabile

Quando i fermi a scatto perdono la forza di serraggio, la condizione di riparazione non può essere definita solo in base alla forza esercitata sulla maniglia. Non esiste un valore universale della forza di serraggio dei fermi a scatto che possa essere determinato esclusivamente in base alle dimensioni del fermo stesso. Le condizioni richieste dipendono dal modello, dalla pila chiusa, dal comportamento della guarnizione in termini di forza e deflessione, dal numero e dalla posizione dei fermi, dalla rigidità del pannello e dai carichi di esercizio.

Una volta risolta la causa principale, registrare una firma di chiusura ripetibile:

• coordinate della base del fermo e del fermo di bloccaggio rispetto a sistemi di riferimento definiti;
• posizione del contatto a gancio e sovrapposizione del fermo;
• posizione della maniglia al primo contatto e in posizione di chiusura massima;
• metodo di regolazione e bloccaggio approvato;
• stato della guarnizione compressa in punti di controllo perimetrali prestabiliti;
• la distanza tra la porta e il telaio o la posizione del pannello in corrispondenza di ogni punto di chiusura; e
• qualsiasi requisito specifico del modello relativo allo sforzo di chiusura, al carico di trazione o alle ispezioni.

Per un confronto sul campo ripetibile, applicare un dinamometro manuale a una distanza prestabilita dal perno della maniglia e registrare la forza in funzione dell’angolo della maniglia. Utilizzare la stessa direzione di trazione, lo stesso raggio, la stessa velocità operativa e la stessa temperatura sia per il controllo di riferimento che per quello di follow-up. Il risultato riflette lo sforzo operativo; non si tratta di una misurazione diretta della forza di serraggio della guarnizione.

Il gioco può essere misurato separatamente. Posizionare un comparatore a quadrante contro il gancio o l’estremità di uscita della barra di traino, muovere la maniglia per tutta la sua corsa libera prima che entri in contatto con il fermo e registrare l’angolo di ingresso e lo spostamento in uscita. Ciò permette di stabilire se il movimento della maniglia è assorbito dal gioco del perno, della forcella o della filettatura. Mantenere il carico di prova sufficientemente basso da evitare che il dispositivo di fissaggio provochi la flessione del meccanismo.

Quando è richiesta un'uscita con vero blocco, utilizzare una cella di carico in un dispositivo di fissaggio controllato che riproduca la direzione di trazione, la rigidità di montaggio, la geometria di contatto e la regolazione del modello selezionato. Valutare separatamente il percorso della guarnizione registrando la distanza tra la porta e il telaio o lo spessore compresso in punti fissi e mettendo in relazione tali misurazioni con i dati di forza-deformazione forniti dal produttore della guarnizione.

Se la forza di serraggio effettiva costituisce un requisito di accettazione, utilizzare un valore fornito dal fornitore oppure un metodo di misurazione specifico per il progetto, che preveda un dispositivo di fissaggio definito, una direzione di carico specifica, una regolazione del fermo, condizioni della guarnizione e criteri di accettazione ben definiti. Non sostituire tali valori con la capacità di tenuta nominale o con una valutazione soggettiva dello sforzo esercitato sulla leva.

Accettazione dopo ripetute chiusure

Una riparazione che supera una sola chiusura dimostra solo che i componenti possono assumere una determinata posizione. Ripetere la sequenza di apertura e chiusura in condizioni controllate e verificare che i segni di riferimento, il punto di contatto, la regolazione e la posizione della porta rimangano stabili. Il numero di cicli, il tempo di permanenza, la temperatura e il carico applicato devono corrispondere alle specifiche del progetto; non è possibile dedurli da un articolo generico.

• Non si riscontrano nuove variazioni a livello della base del chiavistello, del fermo, del dispositivo di regolazione o degli elementi di fissaggio.
• Nessun raschiamento unilaterale, nessun movimento a gancio né alcun contatto improvviso con il fermo.
• Posizioni stabili dell'impugnatura sia al primo contatto che in fase finale.
• Condizioni della guarnizione stabili nei punti di controllo definiti.
• Nessun movimento libero del pannello che il fermo chiuso dovrebbe impedire.
• Nei sistemi a più punti di chiusura, una sequenza di contatto e chiusura ripetibile su tutti i punti.

Un controllo statico della chiusura non garantisce la resistenza alle vibrazioni. Se l'applicazione prevede vibrazioni ripetute causate da macchinari o veicoli, consultare la guida separata per Chiusure a strappo per apparecchiature a vibrazione e definire una prova rappresentativa sul gruppo montato. Non dichiarare la resistenza alle vibrazioni basandosi esclusivamente sulla presenza del fenomeno “over-center”.

Condividi le prove del fallimento

Per effettuare un'analisi utile del guasto sono necessari il modello esatto o il disegno del chiavistello, le fotografie scattate prima della regolazione, le misure di riferimento del fermo e della base del chiavistello, i segni di regolazione, i sintomi riscontrati a porta aperta e chiusa, le informazioni relative alla guarnizione e le condizioni di funzionamento in cui si è verificato il problema. Nel caso di coperture con chiavistelli accoppiati o multipli, includere tutti i punti di chiusura del chiavistello e non solo quello più allentato.
