생산 전 기계 도어 경첩 어셈블리 검증

A 기계 도어 경첩 어셈블리 검증 단순히 힌지가 느슨한 상태에서 외관이 정상적으로 보이는지, 또는 검사대에서 회전하는지 여부를 확인하는 것 이상의 검증이 이루어져야 합니다. 완성된 문은 임시 지지대를 제거한 후에도 처질 수 있고, 용접된 프레임이 고정 장치에서 분리된 후 걸릴 수 있으며, 볼트 접합부가 최종적으로 조여지고 하중이 가해진 후에도 위치가 어긋날 수 있습니다.

대표 조립체에는 양산용 도어, 프레임, 경첩 장착 구조물, 도어 장착 하드웨어, 래치 또는 인터록, 개방 제한 장치, 마감 상태, 그리고 도어와 함께 움직이는 모든 케이블, 호스 또는 접지 연결부가 포함되어야 합니다. 이후 검증 단계에서는 정렬을 변경할 수 있는 작동 조건 전후의 측정 가능한 기하학적 형상과 기능을 비교합니다.

이 가이드에서는 해당 어셈블리를 준비하고, 유효한 기준선을 설정하며, 프로젝트별 작동 노출 테스트를 수행하고, 측정을 반복한 후, 그 결과가 양산 출시를 뒷받침하는지, 아니면 시정 조치와 재샘플링이 필요한지 판단하는 방법을 설명합니다.

대표적인 기계-도어 어셈블리를 정의하고 식별하십시오.

작은 시험판에 장착된 경첩은 기본적인 회전 동작을 보여줄 수는 있지만, 양산 기계에서 발생하는 전체적인 문 모멘트, 프레임의 유연성, 래치 위치, 장착 시의 유연성, 케이블 저항, 마감재의 두께, 또는 개폐 제한 등을 재현하지는 못합니다.

테스트를 진행하기 전에, 해당 조립체가 무엇을 나타내는지 정확히 파악하고, 모든 관련 부품을 해당 도면이나 사양서의 개정판과 연결하십시오.

조립 기록에는 경첩 모델명 또는 부품 번호, 문 방향, 경첩 개수, 문 도면, 프레임 도면, 래치 개정 버전, 장착 사양, 마감 상태 및 시험 장치 상태가 명시되어야 합니다.

최종 구성 요소를 사용할 수 없는 경우, 대체품을 기록하고 해당 대체품이 누락된 구성 요소의 질량, 무게 중심, 강성, 회전 관성, 장착 유연성, 케이블 강성, 정지 거동 및 간섭 영역을 어떻게 나타내는지 설명하십시오. 검증되지 않은 조건은 표시하십시오. 예비 또는 추후 확정 예정.

어셈블리를 양산 준비 상태로 전환

문이 부분적으로 조립된 상태이거나, 임시로 지지되어 있거나, 용접 고정 장치에 고정되어 있거나, 최종 부속품이 장착되지 않은 상태에서는 공식적인 기준 측정을 수행해서는 안 됩니다. 조립품은 먼저 양산 과정에서 재현될 것으로 예상되는 상태에 도달해야 합니다.

1. 경첩 장착 과정을 완료하십시오. 지정된 용접 조건을 완료하거나, 승인된 볼트 조립 및 조임 절차를 완료하십시오.
2. 용접 구조물이 규정된 검사 상태에 도달할 수 있도록 한다. 최종 기준선을 설정하기 전에 용접 또는 정렬 고정 장치를 완전히 냉각시킨 후 해제하십시오.
3. 실제 생산에 적합한 완벽한 마감 처리. 간극이나 접합부 밀착에 영향을 미치는 부위에 의도된 도장, 코팅, 도금, 마스킹 또는 표면 처리를 실시하십시오.
4. 이동용 부속품을 모두 설치하십시오. 창문, 손잡이, 래치 부품, HMI 구성품, 케이블, 호스, 접지 스트랩, 단열재, 보호 덮개 및 커버를 추가하십시오.
5. 프로덕션 시스템의 종료 및 시작 인터페이스를 설치하십시오. 해당되는 경우 래치, 스트라이크, 개스킷, 스톱, 스테이, 디텐트, 리스트레인트 및 기계식 인터록 부속품을 포함하십시오.
6. 임시 문 지지대를 제거하십시오. 경첩과 프레임은 처짐이나 이음매의 움직임을 가리는 고정 장치 없이도 대표 문 자체의 무게를 지탱할 수 있어야 합니다.
7. 대표 프레임 조건을 설정하십시오. 검증 계획에 명시된 대로 프레임을 지지, 수평 조정 또는 장착하십시오.

이동식 도어에 전체 하중을 가하고 기준치를 설정한다

관련 시험 하중은 패널 자체뿐만 아니라 경첩과 함께 회전하는 전체 조립체입니다. 전체 이동 질량과 경첩 축을 기준으로 한 무게중심 위치를 기록하십시오. 별도의 산업용 도어 경첩 하중 용량 가이드 기본 하중 입력값을 설정하고 힌지의 예비 치수를 산정하기 위해.

위치를 기록하지 않은 채 임의의 시험 중량을 부착해서는 안 됩니다. 경첩 축으로부터 서로 다른 거리에 배치된 동일한 질량은 서로 다른 문 모멘트를 발생시킵니다. 전동식, 고속 이동식 또는 충격 제한이 있는 문의 경우, 질량 분포, 회전 관성, 개방 속도, 구동 장치 힘, 정지 감속도 및 발생할 수 있는 문 세게 닫힘 상황도 함께 검토해야 합니다.

전체 하중이 설치되고 임시 지지대가 제거된 후, 재현 가능한 형상 및 기능 측정을 수행하십시오.

ASME Y14.5는 승인된 도면상의 기준점, 치수 및 형상 공차에 대한 표준화된 용어를 제공합니다. 다만, 이 표준은 프로젝트의 허용 가능한 도어 틈새, 작동 횟수, 하중, 표본 수, 측정 기기 또는 합격/불합격 기준에 대해서는 정의하지 않습니다.

전체 동작 및 종료 인터페이스 확인

문은 완전히 열린 상태와 완전히 닫힌 상태에서만 승인되어서는 안 됩니다. 문이 회전하는 과정 중 특정 구간에서만 걸림, 케이블 장력, 배럴 간섭, 프레임 접촉, 문이 올라가거나 내려가는 현상이 발생할 수 있습니다.

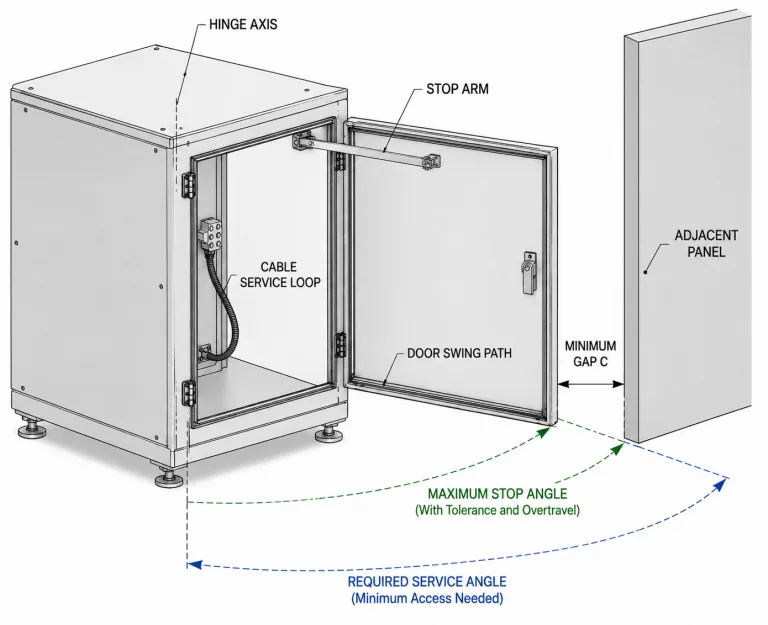

프리 스윙 힌지는 문을 임의의 각도로 고정할 필요가 없습니다. 대신, 지정된 스톱, 스테이, 디텐트, 토크 힌지 또는 별도의 고정 장치가 필요한 개방 위치를 제어하는지 확인하십시오.

케이블, 호스, 접지 스트랩, 접지 도체 또는 커넥터가 경첩 쪽을 가로지르는 경우, 전체 작동 범위에서 제어된 서비스 루프를 따르는지 확인해야 합니다. 이동하는 서비스 부품은 문을 측정된 경로에서 벗어나게 해서는 안 되며, 문짝, 프레임, 스톱 또는 래치에 끼여서는 안 됩니다.

래치는 문 가장자리를 들어 올리거나 비틀거나 옆으로 밀지 않아도 걸려야 합니다. 래치 걸림 시 발생하는 힘이 경첩이나 문틀의 오류를 가려버리지 않도록, 래치가 걸리기 직전의 문 위치를 기록해 두십시오.

이 기사에서 다루는 인터록 검사는 기계식 액추에이터의 위치, 간극 및 측면 하중의 유무만을 검증합니다. 안전 회로, 가드 잠금 기능, 진단 범위 또는 요구되는 기능 안전 성능에 대해서는 검증하지 않습니다.

장착 방법에 맞는 올바른 검증 체크포인트를 사용하십시오.

도어 수준의 합격 기준 측정값은 용접 조립품과 볼트 체결 조립품 모두 비슷하지만, 올바른 검사 항목은 다릅니다.

용접 장착 설계, 지그 제어 및 용접 후 정렬에 관한 세부 사항은 다음을 참조하십시오. 용접식 기계 프레임 도어 경첩 가이드.

볼트 배열, 받침대, 나사산, 심, 조정 및 접합 구조에 대해서는 다음을 참조하십시오. 볼트 체결식 기계 프레임 도어 경첩 가이드.

패스너의 흔적은 육안으로 확인 가능한 상대적 이동에 대한 보충적 증거가 될 수는 있으나, 볼트의 예압이나 접합부의 완전한 무결성을 입증하지는 못합니다. 이완된 조임 과정, 교정된 공구, 접합부의 착좌 상태, 리프의 이동, 마찰 마모, 와셔의 매몰, 국부적 변형 등을 종합적으로 검토해야 합니다.

프로젝트별 운영 노출 분석 실행

모든 기계 도어에 일률적으로 적용되는 주기적 재고 조사 기준은 없습니다. 검증 조건은 해당 장비가 어떻게 작동, 유지보수, 운송 및 설치될 것으로 예상되는지를 반영해야 합니다.

공급업체가 제공한 힌지 시험 데이터는 엔지니어링 검토에 참고 자료가 될 수 있으나, 해당 데이터에는 시험 대상 모델, 고정 장치, 하중, 방향, 온도, 사이클 수, 속도, 윤활, 합격 기준, 결과 및 보고서 번호 또는 날짜가 명시되어 있어야 합니다. 다른 장착 방향, 하중 경로 또는 도어 모멘트로 생성된 데이터는 기계-도어 조립체의 실제 상태를 반영하지 못할 수 있습니다.

검사 후 기준치 측정을 다시 실시하십시오.

시험 보고서를 “문이 여전히 작동한다”는 문구로 마무리하지 마십시오. 동일한 프레임 상태, 기준점, 문 위치, 도구 및 작동 방법을 사용하여 원래의 측정 작업을 반복하십시오.

측정된 모든 변화는 해당 프로젝트의 기능적 한계치와 비교해야 합니다. 외관상의 틈새 변화는 특정 기계에서는 허용될 수 있으나, 래치, 밀봉부, 인터록, 가드 중첩부, 끼임 여유 공간 또는 인접 부품에 영향을 미치는 경우에는 허용되지 않습니다.

조건부 설치 및 서비스 노출 사항 재확인

일부 기계 도어는 설치, 운송, 유지보수 또는 환경적 요인에 노출된 후에야 위치가 변경되기도 합니다. 이러한 점검 항목은 실제 생산 또는 서비스 순서와 일치하는 경우에만 포함하십시오.

조립이 통과되었는지, 수정이 필요한지, 아니면 재샘플링이 필요한지 결정하십시오.

측정 결과가 기준에 미달한다고 해서 반드시 힌지의 하중 정격이 더 높아야 하는 것은 아닙니다. 이러한 결과는 문, 문틀, 장착 인터페이스, 닫힘 장치, 이동 설비, 개방 제한 장치 또는 시험 구성에 기인할 수 있습니다.

시정 조치에서는 영향을 받은 도면이나 공정을 파악하고, 승인된 시험 구성이 변경되었는지 여부를 확인해야 합니다.

편차는 문서화된 프로젝트별 요구 사항 및 승인된 처분 조치에 의해서만 허용될 수 있습니다. 문은 여전히 강제로 닫을 수 있으므로, 허용 한계를 벗어난 측정 결과를 비공식적인 새로운 허용 오차로 전환해서는 안 됩니다.

복합 공학 시나리오: 기계 보호 장치 서비스 도어

자동화 기계 보호 장치용의 키가 큰 서비스 도어를 생각해 보자. 이 도어는 강철 내부 프레임, 투명 패널, 손잡이, 래치 연결 장치, 기계식 인터록 액추에이터, 그리고 도어에 장착된 제어 장치로 연결되는 케이블로 구성되어 있다. 볼트로 고정되는 3개의 경첩이 도어를 성형된 기계 프레임의 개구부에 고정한다.

첫 번째 검사는 문이 아직 조립 스탠드에 고정된 상태에서, 최종 케이블과 시야창이 설치되기 전에 수행됩니다. 문은 직각을 이루고 있으며, 래치가 제대로 닫힙니다. 이러한 측정값은 기준값으로 기록됩니다.

이는 유효한 양산용 기준이 아닙니다. 조립이 완료되지 않았을 뿐만 아니라, 임시 지지대 때문에 경첩과 프레임이 도어의 전체 모멘트를 지탱하지 못하고 있습니다.

검증 팀은 최종 패널과 케이블을 설치하고, 고정 장치 조임 작업을 완료한 뒤, 임시 지지대를 제거하고 프레임을 대표적인 장착 상태에 배치합니다. 그런 다음 자유 가장자리 높이, 주변 틈새, 도어 평면, 래치 이동 경로, 작동 힘 및 인터록 여유 공간을 기록합니다.

프로젝트별 사이클 노출 시험 후, 상부 틈새와 래치 측의 위치가 변합니다. 패스너의 마모 흔적에서는 뚜렷한 회전 흔적이 나타나지 않지만, 상부 힌지 리프에 미세한 마모 흔적이 관찰됩니다. 마모 흔적만으로는 예압을 입증할 수 없으므로, 검토 사항에는 접합부 착좌 상태, 뒷면 지지대, 조임 기록, 리프 이동, 프레임 유연성 및 케이블 저항 등이 포함됩니다.

이 시정 조치는 상부 지지대와 케이블 서비스 루프를 변경합니다. 이러한 변경 사항이 장착 인터페이스와 도어 작동에 영향을 미치므로, 단순히 교체용 경첩만 승인하는 대신 수정된 전체 어셈블리에 대해 재검증을 실시합니다.

생산이 재현될 수 있음을 입증하는 증거를 기록하라

서명이 들어간 사진과 “조립 승인”이라는 문구만으로는 어떤 항목이 테스트되었는지 확인할 수 없습니다. 해당 기록을 통해 엔지니어링, 품질, 생산 부서 및 경첩 공급업체가 검증 조건을 재구성할 수 있어야 합니다.

기계 도어 경첩 어셈블리 검증 체크리스트

예비 권고안에서는 가능한 힌지 구조를 제시하고 있습니다. 엔지니어링 검토를 통해 제안된 인터페이스가 확인되었습니다. 부품 샘플 승인을 통해 힌지가 느슨하다는 사실이 확인되었습니다. 조립 검증 결과, 대표적으로 설치된 도어가 확인되었습니다. 양산을 위해서는 추가로 관리 도면, BOM, 제조 공정, 검사 방법 및 변경 관리가 필요합니다.

자주 묻는 질문

측정된 증거에서 조립체를 분리하다

성공적인 기계 도어 경첩 어셈블리 검증 이는 단순히 경첩이 열리고 닫힌다는 사실만을 입증하는 것이 아닙니다. 이는 정의된 경첩, 장착 인터페이스, 하중이 가해진 도어, 기계 프레임, 래치, 스톱, 인터록, 마감 상태 및 이동 경로가 문서화된 시험 조건 하에서 서로 연동되어 작동함을 확인하는 것입니다.

조립품이 지지된 상태, 고정된 상태, 미완성 상태, 부분적으로 하중이 가해진 상태, 또는 래치에 의해 강제로 제자리에 고정된 상태에서만 통과된다면, 이는 의도된 생산 조건을 충족하지 못한 것입니다.
