기계 유지보수용 도어의 개방 정지 장치 설계

기계 도어는 부드럽게 열릴 수 있지만, 이동 경로의 끝부분에서 설계상 문제가 있을 수 있습니다. 명확하게 정의된 구조적 정지 장치가 없으면, 도어는 경첩판이 프레임에 닿거나, 케이블이 팽팽해지거나, 접지 스트랩이 제동 하중을 받거나, 손잡이가 인접한 기계 패널에 부딪힐 때까지 회전할 수 있습니다.

적절한 기계 도어 개방 정지 이러한 조건 중 어느 하나라도 발생하기 전에 제어 가능한 최대 각도를 설정해야 합니다. 또한, 스토퍼는 최종 개방 하중이 경첩 핀, 얇은 판금 외피, 인터록 액추에이터, 커넥터 또는 이동식 서비스 라인에 집중되지 않도록, 이를 보강된 문 및 프레임 구조로 전달해야 합니다.

이 가이드에서는 필요한 서비스 각도를 정의하고, 첫 번째 위험 상태를 파악하며, 전체 스윙 범위를 매핑하고, 스톱 구조를 선정하고, 구조적 하중 경로를 구축하고, 이동식 설비 및 인접 패널을 보호하며, 완성된 개구부-스톱 시스템을 검증하는 방법을 설명합니다.

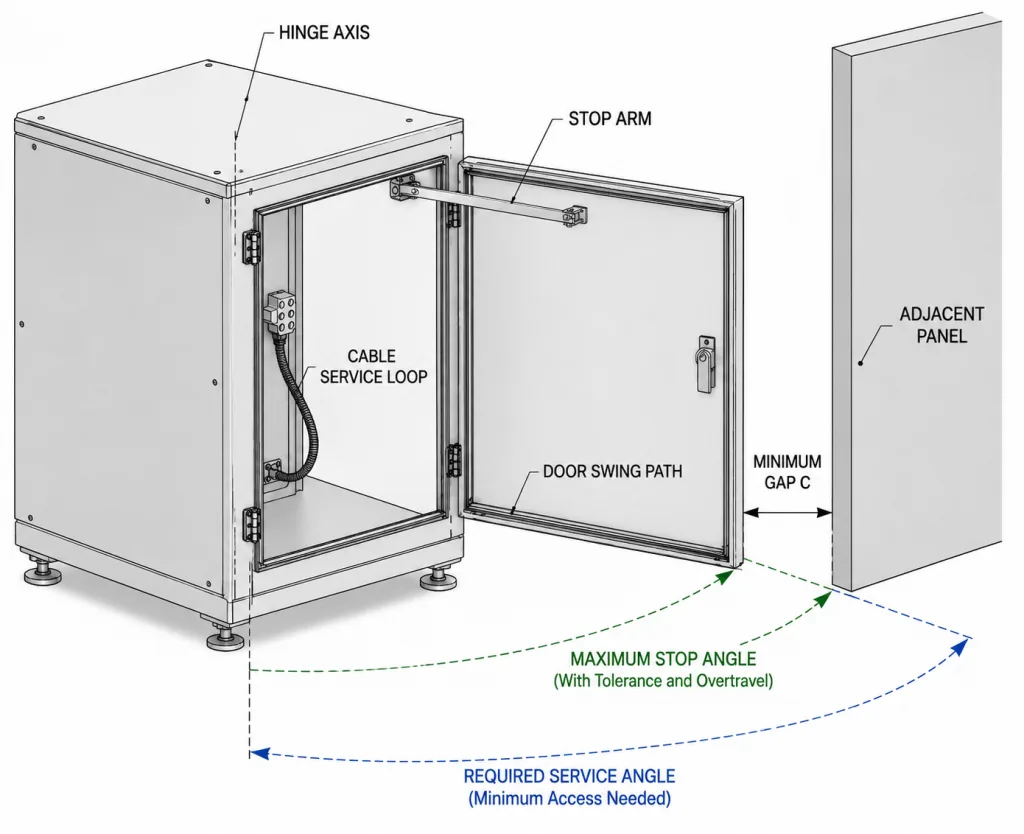

필요한 서비스 각도와 최대 안전 각도를 정의하십시오.

카탈로그에 나와 있는 각도 중에서 스톱을 선택하는 것부터 시작해서는 안 됩니다. 열린 문이 수행해야 할 유지보수 또는 작동 작업부터 시작하십시오.

기술자는 이 개구부를 통해 부품을 점검하거나, 필터를 제거하거나, 모터를 분리하거나, 시험 장비를 연결하거나, 단자대에 접근하거나, 모듈을 교체해야 할 수도 있습니다. 작업마다 최소 사용 가능 도어 각도가 달라질 수 있습니다.

개방 각도 한계치는 전체 공차 및 변형 범위를 모두 고려해야 합니다:

모든 기계 도어에 대해 보편적으로 올바른 개방 각도가 정해진 것은 아닙니다. 소형 필터 접근 도어와 넓은 로봇 셀 가드는 비록 비슷한 경첩을 사용하더라도 서로 다른 한계값이 필요할 수 있습니다.

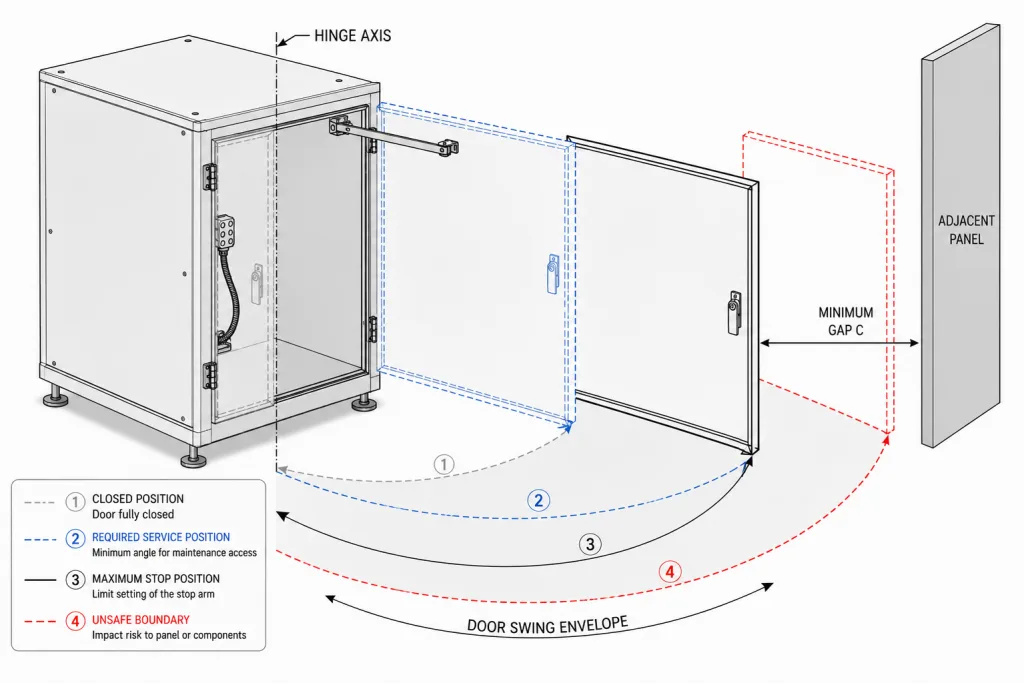

문 개방 범위를 전체적으로 매핑하기

문에서 눈에 보이는 가장자리가 항상 간극을 결정하는 요소는 아닙니다. 가장 멀리 이동하는 지점은 손잡이, 래치 하우징, 인터록 액추에이터, 관찰창 프레임, 케이블 가이드, 문 보강재 또는 내면에 장착된 부품일 수 있습니다.

기능적 힌지 축에서 모든 주요 이동 부위에 이르는 스윙 범위를 설정하십시오. 최종 위치만 확인하는 대신, 닫힌 상태에서 완전히 정지된 상태까지의 전체 경로를 검토하십시오.

1. 기능적 경첩축을 설정하십시오. 경첩 날개의 바깥쪽 가장자리 대신 핀이나 배럴의 중심선을 사용하십시오.
2. 문의 전체 두께를 기재해 주십시오. 내부 프레임, 단열재, 보호대 및 돌출된 부속품이 명목 패널 평면 뒤쪽으로 닿을 수 있습니다.
3. 가장 멀리 떨어진 외부 특징을 포함하십시오. 손잡이, 래치 하우징, 잠금장치, 창문, 표시등 및 브라켓을 점검하십시오.
4. 내부 서비스의 이전도 포함합니다. 이동 중에 서비스 루프, 호스, 접지 스트랩 또는 케이블 캐리어가 강성 도어 프로파일 밖으로 돌출될 수 있습니다.
5. 중간 각도를 확인하십시오. 특정 부위가 닫힘 위치와 최종 열림 위치에서는 간극이 생길 수 있지만, 스윙 중간 단계에서는 프레임이나 다른 부품과 접촉할 수 있습니다.
6. 문들이 동시에 움직이는지 확인하십시오. 양쪽 문과 인접한 점검구가 모두 열려 있을 경우, 동일한 공간을 차지할 수 있습니다.
7. 설치된 기계 셀을 확인하십시오. 벽, 기둥, 컨베이어, 케이블 트레이, 볼라드, 보호 장치, 인접한 기계, 통로 및 작업자 작업 구역을 포함합니다.

여유 공간은 프로젝트의 형상, 제조 공차, 설치 시의 편차, 예상되는 프레임 이동량 및 유지보수 작업을 고려하여 결정되어야 합니다. 명목상의 CAD 모델만으로는 현장에서 필요한 최소 여유 공간을 정확히 반영하지 못할 수 있습니다.

정지, 문 열어두기 및 감쇠 기능을 분리하십시오

여러 장치가 동일한 문 움직임에 영향을 미칠 수 있지만, 이들 장치는 동일한 공학적 기능을 수행하지는 않습니다.

문에는 이 세 가지 기능이 모두 필요할 수 있습니다. 댐퍼는 접근 속도를 줄일 수 있고, 보강된 스톱은 최대 이동 거리를 제한할 수 있으며, 별도의 리테이너는 기류, 바람, 기계 진동 또는 경사 설치로 인해 문이 열린 상태를 유지할 수 있게 해줍니다.

토크 힌지 또는 마찰 힌지는 움직임을 억제하고 위치를 유지할 수는 있지만, 공급업체가 허용 정지 각도, 정적 모멘트, 충격 조건, 회전 관성, 개방 속도, 사이클 노출, 온도 및 장착 방향을 확인하지 않는 한 충격 방지 장치로 간주해서는 안 됩니다.

문의 작동 방식에 맞는 스톱 구조를 선택하십시오

적절한 스톱 구조는 요구되는 각도 반복 정밀도, 사용 가능한 공간, 개방 속도, 환경적 노출 조건, 유지보수 접근성, 그리고 문과 프레임의 강성에 따라 달라집니다.

고정용 테더 또는 체인은 해당 도어 조립체에 대해 정격 하중, 부착 지점, 이완 정도, 충격 조건, 마모 노출 정도, 환경 조건 및 사용 주기가 모두 확인된 경우에만 사용해야 합니다.

대형 기계 보호 장치, 실외용 문, 폭이 넓은 유연 패널 또는 전동식 문의 경우, 검증되지 않은 유연형 제지 장치보다는 제어된 구조적 정지 장치와 프로젝트별 동적 검토를 적용하는 것이 일반적으로 더 적절합니다.

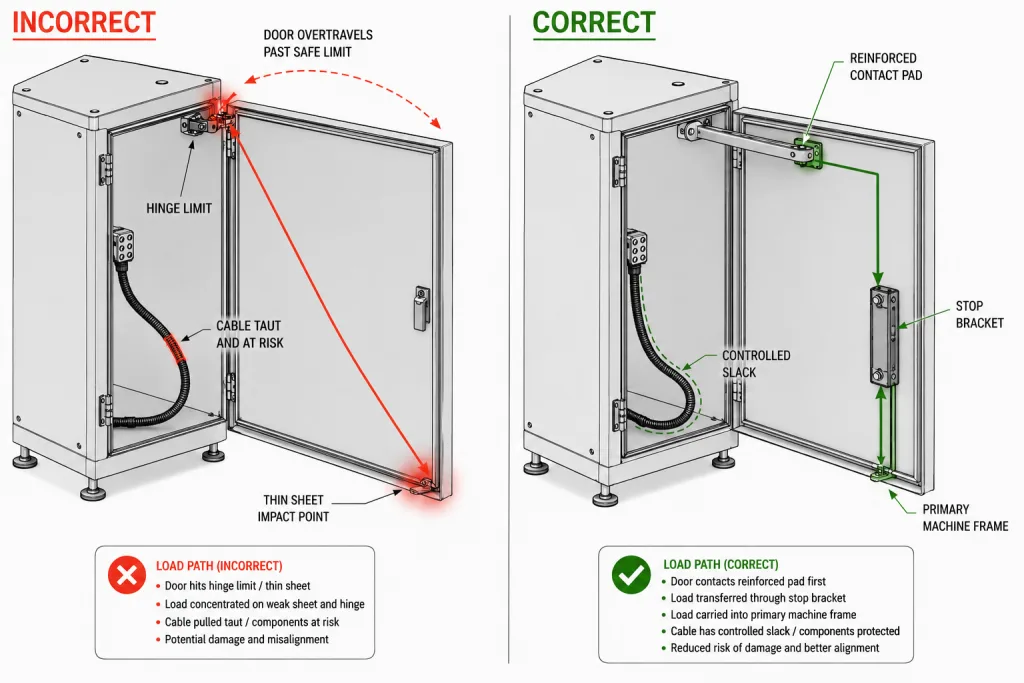

지지점을 설치하고 하중을 보강된 구조물로 전달한다

개방 스톱은 단순히 각도를 설정하는 기능에 그치지 않습니다. 이는 도어의 접촉 지점에서 시작되어 기계의 주 구조체에서 끝나는 하중 전달 시스템입니다.

Stable Door 선택하기 | 지역 선택

• 보강된 접촉 부위를 사용하십시오. 스톱을 내부 문틀, 성형된 리턴, 용접 보강재, 구조용 튜브 또는 설계된 장착 패드와 정렬하십시오.
• 지원되지 않는 시트 스킨은 사용하지 마십시오. 반복적인 접촉은 찌그러짐, 코팅 손상, 영구 변형 및 정지 각도의 변화를 초래할 수 있습니다.
• 넓고 안정적인 접촉을 선호합니다. 가장자리나 모서리가 접촉할 경우, 미끄러지거나 코팅이 벗겨지거나 최종 위치가 일관되지 않게 될 수 있습니다.
• 접근 방향을 제어하십시오. 정지면은 제한 암이 휘어지거나 브래킷이 평면 밖으로 밀려나지 않을 정도의 적정 측면 하중 범위 내에서 맞닿아야 합니다.
• 교체 가능한 마모 부품을 보관하십시오. 사이클링 중 범퍼나 마모 패드가 움직이거나, 갈라지거나, 회전하거나, 빠지면 안 됩니다.
• 공차를 고려하십시오. 문, 문틀, 경첩, 코팅, 보강판 및 설치 방식의 차이에 관계없이 어떤 부품이 먼저 접촉하는지는 변해서는 안 됩니다.
• 넓거나 유연한 문에 대해 검토해 보십시오. 한 곳의 지지점만으로는 대형 패널이 뒤틀릴 수 있으므로, 두 곳의 조화로운 지지점이나 추가 보강이 필요할 수 있습니다.

구조적 하중 전달 경로 구축

지지대가 없는 문짝의 중앙 부분에 닿는 멈춤대는, 멈춤대 브라켓과 경첩이 손상되지 않았더라도 문에 움푹 패인 자국을 남길 수 있습니다. 유연한 플랜지에 장착된 작은 브라켓은 회전하거나, 구멍이 늘어나거나, 용접 부위가 갈라지거나, 개방 각도가 서서히 변할 수 있습니다.

도어 접촉부 아래의 지지대와 프레임 측 브라켓 아래의 지지대를 모두 점검해야 합니다. 스톱 핀의 직경만 늘리는 것만으로는 도어가 휘어지거나 프레임 벽이 약한 문제를 해결할 수 없습니다.

정적 정지 요청 검토

수평 상태의 기계에서 실질적으로 수직인 경첩 축을 중심으로 회전하는 도어의 경우, 도어의 무게와 무게 중심은 주로 경첩 지지 하중과 회전 관성에 영향을 미칩니다. 이 요소들만으로는 수직 축을 중심으로 한 정적 개방 모멘트가 발생하지 않습니다.

정적 정지 요구는 대신 풍력, 경사진 힌지 축 또는 기계 베이스, 스프링이나 토크 장치, 액추에이터, 작업자가 가하는 힘, 또는 기타 외부 하중에서 비롯될 수 있습니다.

경첩 축에서 더 멀리 떨어진 곳에 멈춤 장치를 설치하면, 동일한 모멘트에 저항하는 데 필요한 접촉력을 줄일 수 있습니다. 다만, 그 위치는 여전히 문과 문틀 중 충분히 견고하고 보강된 부분과 일치해야 합니다.

다음의 산업용 경첩 하중 용량 가이드 문 전체의 하중을 가한 상태에서 경첩 및 장착 구조를 검증하기 위함입니다. 해당 계산만으로는 개방 정지 하중을 정의할 수 없습니다.

동적 정지 에너지 복습

움직이는 문이 정지 위치에 도달하면, 관련 조건에는 회전 운동 에너지가 포함됩니다:

최대 접촉력은 에너지만으로 결정되는 것이 아닙니다. 제동 거리, 범퍼 압축, 테더 신장, 브라켓 및 프레임의 강성, 접촉 형상, 감쇠, 반발, 국부 변형 등이 모두 결과에 영향을 미칩니다.

문서화되지 않은 범용 충격 배율을 적용해서는 안 됩니다. 실외용 문의 경우 개방 상태에서 풍력 검토가 필요할 수 있으며, 전동식 문의 경우 액추에이터, 제동, 제어 오류 및 잠재적인 장애물 발생 여부에 대해 별도로 평가해야 합니다.

ASME Y14.5-2018 (R2024)는 승인된 도면에서 기준점, 각도 치수, 정지 위치 및 관련 형상 공차를 정의하는 데 사용할 수 있습니다. 이 표준은 안전 개방 각도, 허용 정지 하중, 케이블 한계, 충격 조건 또는 프로젝트별 수용 기준을 규정하지 않습니다.

케이블, 호스 또는 접지 스트랩이 한계점에 도달하기 전에 정지하도록 설정하십시오.

움직이는 케이블, 호스, 케이블 캐리어 또는 접지 스트랩이 도어를 멈추게 하는 요인이 되어서는 안 됩니다. 외부적인 고장이 눈에 띄기 전에 커넥터의 과부하, 도체 손상, 단자 풀림, 호스 꼬임 및 절연체 마모가 발생할 수 있습니다.

이 섹션에서는 개방 스톱과 이동식 설비 간의 기계적 관계를 검토합니다. 케이블의 세부 선정, 굽힘 반경 계산, 도체 규격 결정, 차폐, 커넥터 배치, 스트레인 릴리프 설계, 접지 연속성 및 장기 굴곡 수명에 관한 사항은 별도의 힌지 도어 케이블 배선 사양서에 포함되어야 합니다.

인접한 패널, 장비 및 서비스 통로를 보호하십시오

단독 장비 모델에서는 기계 도어가 충돌 없이 열릴 수 있어도, 설치 후에는 충돌이 발생할 수 있습니다. 인근에 있는 기계, 케이블 트레이, 보호 장치, 기둥, 볼라드, 벽, 컨베이어, 계단 및 임시 유지보수 장비는 도어 개방에 필요한 공간을 줄일 수 있습니다.

• 손잡이, 잠금 장치 또는 HMI가 문 가장자리보다 먼저 다음 패널에 부딪히게 될까요?
• 인접한 두 문을 동시에 열 수 있습니까?
• 열린 문이 통로, 제어실, 비상 대피로 또는 분리 가능한 기계 모듈을 막고 있습니까?
• 필요한 공구나 교체용 부품이 남아 있는 틈새를 통과할 수 있습니까?
• 기계 수평 조정, 고정 또는 프레임 뒤틀림이 공칭 간극을 줄이게 될까요?
• 바람, 기류, 바닥 경사 또는 진동으로 인해 도어가 원래 설치된 위치에서 벗어나게 될 수 있습니까?
• 열린 문으로 인해 기계 구조물 사이에 갇히거나 끼일 위험이 있는 부분이 생기나요?

하나의 기계 플랫폼을 여러 가지 배치 방식으로 설치하는 경우, 허용된 설치 범위 내에서 정지 위치를 정의하거나 현장별 정지 구성을 허용해야 합니다. 하나의 최대 각도가 모든 설치 환경에서 허용되는 것은 아닐 수 있습니다.

힌지, 인터록 또는 이동 서비스를 비정규 정류장으로 사용하지 마십시오

경첩은 경첩판, 배럴, 핀, 프레임 또는 내부 경첩 부품 중 하나가 접촉할 때 기하학적 회전 한계에 도달한 것으로 간주됩니다. 그러나 이것이 경첩이 그로 인해 발생하는 정적 하중, 충격 하중, 풍하중 또는 전동 도어 하중을 흡수할 수 있음을 자동으로 입증하는 것은 아닙니다.

다음 구성 요소들은 우발적인 개방 정지 원인이 되어서는 안 됩니다:

• 문짝 경첩 또는 배럴 접촉부가 문서화된 정지 등급에 포함되지 않는 경우
• 힌지 핀 고정 기능
• 안전 인터록 액추에이터 또는 스위치 본체
• 래치 연결부 또는 스트라이크
• 전선, 호스, 케이블 캐리어, 커넥터 또는 접지 스트랩
• 문 손잡이가 인접한 패널에 닿음
• 창틀, 개스킷, 라벨판 또는 외장 패널 가장자리

이 기사에서 다루는 인터록 검토는 기계적 간극 및 접촉에 대해서만 다룹니다. 안전 회로, 가드 잠금 기능, 진단 범위 또는 요구되는 기능 안전 성능에 대해서는 검증하지 않습니다.

전체 조립체에서 기계 도어 개방 정지 장치의 정상 작동 여부 확인

이 스톱은 양산용 또는 대표적 도어 어셈블리에서 반드시 점검해야 합니다. 마감 처리가 되지 않은 가벼운 패널에서는 정상적으로 작동하는 스톱이라도, 창문, 손잡이, 래치, HMI, 배선, 단열재, 보호 장치 및 내부 보강재가 설치된 후에는 작동 방식이 달라질 수 있습니다.

1. 개방 시스템을 완성하십시오. 대표 도어, 경첩 장착, 스톱, 범퍼 또는 테더, 도어 하드웨어, 이동 서비스 및 인접 구조물을 설치하십시오.
2. 천천히, 제어하며 훑어내듯 움직이세요. 설계된 정지 장치가 접촉하는 첫 번째 이동 금지 구성 요소인지 확인하십시오.
3. 실제 정지 각도를 측정하십시오. 카탈로그에 기재된 값뿐만 아니라, 정의된 기계 프레임 및 도어 기준점으로부터의 각도를 기록하십시오.
4. 전체 스윙 범위를 확인하십시오. 중간 각도와 최종 각도에서 서비스 접근성, 케이블 여유 공간, 끼임 여유 공간 및 인접 구조물까지의 거리를 확인하십시오.
5. 프로젝트별 개방 조건을 적용하십시오. 대표적인 수동 속도, 동력 구동, 바람, 기류, 경사도 또는 기타 해당되는 조건을 포함하십시오.
6. 필요한 작동 노출을 반복하십시오. 정해진 작동 주기나 특정 상황이 발생한 후에는 각도, 접촉 순서, 브라켓 위치, 보강 구조, 마모 부품, 가동 부품 및 인접 간극을 다시 확인하십시오.

정지 각도와 구조적 하중 경로가 정의된 후에는 다음을 사용하십시오. 기계 도어 경첩 어셈블리 검증 양산 출시 전에 완전히 장착된 도어, 기준 형상, 작동 시 노출 상태 및 시험 후 재현성을 검증하기 위한 지침.

최종 검증 전에 경첩 부착 방식도 결정해야 합니다. 다음을 사용하십시오. 용접식 힌지와 볼트 체결식 힌지 비교 가이드 여기서 마운팅 아키텍처는 개방형으로 유지됩니다.

개폐 장치 고장 증상을 올바르게 파악하기

복합 공학 시나리오: 측면 경첩식 기계실 서비스 도어

자동화 기계에 장착된 키가 큰 서비스 도어를 생각해 봅시다. 이 도어에는 시야창, 외부 당김 손잡이, 내부 인터록 액추에이터, 접지 스트랩, 그리고 도어에 장착된 제어 장치로 연결되는 케이블이 포함되어 있습니다. 이 기계는 좁은 정비 통로가 있는 다른 인클로저 옆에 설치되어 있습니다.

초기 설계에 따르면, 문은 경첩이 기하학적 한계에 도달할 때까지 회전할 수 있습니다. 이 위치에서 손잡이는 인접한 인클로저에 거의 닿을 정도로 가까워지며, 접지 스트랩이 팽팽해집니다. 접촉 부위 뒤쪽의 보강재 없이, 문 외판에 작은 고무 범퍼가 부착되어 있습니다.

유지보수 검토 결과, 해당 정비 작업에 필요한 개방 이동 거리는 원래의 기하학적 구조가 허용하는 범위보다 짧은 것으로 나타났습니다. 엔지니어링 부서는 제조 공차 및 범퍼 압축을 포함하여, 필요한 정비 각도와 첫 번째 안전하지 않은 상태 사이의 최대 실제 정지 범위를 정의합니다.

개량된 스톱 장치는 보강된 내부 도어 프레임에 접촉하며, 지지 브래킷을 통해 하중을 기계 본체 구조로 전달합니다. 케이블 및 접지 경로는 최대 실제 정지 각도에서도 제어된 이동 여유를 유지합니다.

별도의 도어 홀더가 정비 시 열린 도어를 고정해 줍니다. 이 부품은 주 충격 멈춤 장치로 사용되지 않습니다. 멈춤 브래킷, 접촉 부위, 케이블 경로 및 최종 각도가 변경되었으므로, 양산용 조립품은 승인 전에 첫 접촉 순서, 정비 접근성, 이동 시 여유 공간, 인접 여유 공간 및 반복 개방에 대해 재검토됩니다.

기계 도어 개방 정지 장치 설계 점검 목록

예비 권고안에서는 가능한 스톱 아키텍처를 제시합니다. 엔지니어링 검토를 통해 제안된 각도, 접촉 위치, 하중 경로 및 작동 조건이 확인됩니다. 샘플 승인을 통해 대표 조립품이 검증됩니다. 양산 승인을 위해서는 추가로 승인된 도면, 관리되는 장착 공정, 검사 기준 및 변경 관리가 필요합니다.

자주 묻는 질문

기하학적 증거와 하중 경로 증거를 바탕으로 도어 스톱을 해제하라

발효일 기계 도어 개방 정지 단순히 도어가 더 이상 회전하지 못하도록 막는 것 이상의 역할을 합니다. 이 장치들은 사용 가능한 최대 각도를 정의하고, 작동 부품을 기계적 한계 범위 내에서 유지하며, 인접한 장비를 보호하고, 최종 개방 하중을 보강된 기계 구조물로 전달합니다.

문이 경첩이 기하학적 한계에 도달했거나, 케이블이 팽팽해졌거나, 인터록이 작동했거나, 손잡이가 인접한 패널에 닿았다는 이유만으로 멈추는 경우, 해당 개폐 시스템은 제어된 작동 상태를 입증하지 못한 것입니다.
