A alça pode ser suficientemente resistente. A caixa de ferramentas cheia pode, mesmo assim, ficar mal pendurada.
Uma pega dobrável montada no centro visual de uma mala vazia pode parecer correta no desenho. Basta adicionar uma bateria, uma ferramenta elétrica, um tabuleiro ou um módulo de instrumentos pesado para que o centro de gravidade, devido ao peso, se desloque para longe do eixo da pega. A mala inclina-se assim que sai da bancada.
A colocação da pega dobrável da caixa de ferramentas deve ter em conta a caixa carregada, o método de elevação previsto, o percurso de carga do painel, o espaço livre para o manuseamento e o espaço de arrumação — e não a caixa vazia ou um padrão de montagem conveniente.
Esta página começa depois de ter sido selecionada a família de mecanismos «pegas dobráveis». Os argumentos comerciais e logísticos a favor da utilização de pegas dobráveis em equipamentos portáteis pertencem à Guia sobre alças dobráveis para malas de ferramentas industriais. O trabalho detalhado relativo aos elementos de fixação, à placa de apoio, ao painel fino e à resistência da instalação pertence ao Guia de montagem da pega dobrável para uso intensivo. A tarefa, neste caso, é mais específica: localizar uma ou duas alças na caixa de ferramentas carregada e, em seguida, verificar a posição de transporte e a distância livre quando dobrada.
Comece com a caixa de ferramentas completa
O compartimento vazio não corresponde ao caso de carga de projeto. A decisão sobre a disposição deve basear-se no conteúdo previsto para a produção e na forma como o compartimento será efetivamente movimentado.
- Massa carregada: maleta, tampa, gavetas, tabuleiros, ferramentas, pilhas, cabos, consumíveis e acessórios amovíveis.
- Disposição interna: equipamento fixo, objetos soltos, recortes de espuma, compartimentos e tudo o que possa deslocar-se enquanto a mala for transportada.
- Sentido de transporte: na vertical, na horizontal, inclinado, com uma mão, com duas mãos ou com duas pessoas.
- Sequência de acesso: se a pega deve permanecer afastada da tampa, dos fechos, das dobradiças, das gavetas e dos painéis de acesso.
- Envelope de transporte: prateleiras, suportes para veículos, paletes, caixas adjacentes, embalagens e espaços livres de armazenamento.
- Estrutura de montagem: painel, bainha, extrusão, estrutura interna, nervura ou zona reforçada disponível por trás da base do puxador.
Se os dados relativos ao produto não estiverem disponíveis, utilize um modelo de massa controlada ou um lastro equivalente que reproduza o peso total esperado e a localização do centro de gravidade. Um bloco uniforme colocado no centro da caixa não é representativo quando o produto real possui componentes densos junto a um dos cantos.
Posicionamento da pega dobrável da caixa de ferramentas em função do centro de gravidade da carga
Defina o centro de gravidade sob carga antes de escolher o eixo de aderência. Um modelo simbólico prático utiliza:
- m — massa da caixa de ferramentas carregada.
- Fg — força gravitacional que atua através do centro de gravidade da carga, em que Fg = m × g.
- CG — centro de gravidade deslocado.
- H — linha de elevação efetiva ao longo da posição de preensão com carga.
- e — desvio perpendicular entre a linha de elevação e o centro de gravidade da carga no momento da recolha.
- M — momento de rotação inicial em torno da linha de elevação.
Se o centro de gravidade da carga estiver deslocado em relação à linha de elevação efetiva no momento em que a caixa se afasta pela primeira vez do seu suporte, o momento de rotação inicial é M = Fg × e. Trata-se de uma relação mecânica geral, não de um limite admissível. Assim que a caixa estiver livre para rodar, procurará uma orientação em que o centro de gravidade se encontre abaixo da linha de elevação. O ângulo de elevação resultante — e não apenas o momento inicial — é o que o operador deve controlar.
Regra de colocação: A linha de elevação efetiva não tem de passar exatamente pelo centro de gravidade da carga, mas o ângulo de suspensão resultante deve ser mantido sob controlo, tendo em conta o utilizador previsto, o conteúdo e o percurso de transporte. A relação aceitável é específica de cada projeto e deve ser comprovada com a carga real.
Quando o conteúdo se puder deslocar, não se deve definir apenas um centro de gravidade nominal. Deve estabelecer-se um envelope de CG credível que abranja as posições previstas do conteúdo durante a recolha, o transporte, a colocação no solo e o transporte em veículo. A localização de uma pega que equilibre a disposição nominal pode, ainda assim, resultar num ângulo de transporte inaceitável caso uma bateria, uma bandeja, um recipiente de líquido ou uma ferramenta solta se desloque no interior da mala.
Quando a caixa vazia fica na horizontal
A caixa de ferramentas vazia mantém-se nivelada durante uma revisão do projeto. Após a instalação da bateria, do carregador e da ferramenta elétrica, um dos lados inclina-se imediatamente quando a pega é levantada. A alça selecionada não é de dimensões insuficientes. A sua linha de elevação está simplesmente demasiado afastada do centro de gravidade da carga. Deslocar a alça, reposicionar os componentes mais pesados ou optar por uma configuração com duas alças pode resolver o problema; aumentar apenas a capacidade nominal da alça não o resolverá.
Trata-se de um cenário de engenharia ilustrativo, não de um registo de projeto de um cliente nem de uma declaração relativa a testes de produto.
Verifique a posição de transporte em todas as orientações previstas. Uma caixa de ferramentas pode ser levantada pela parte superior na oficina, transportada verticalmente através de uma porta e, em seguida, carregada horizontalmente num veículo de serviço. Uma única posição da pega pode não ser adequada para todas estas três situações.

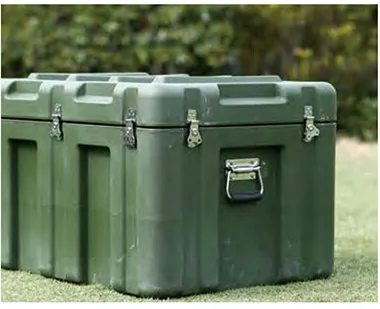

Uma pega superior ou duas pegas laterais?
A disposição deve seguir o método de levantamento, e não uma preferência do catálogo. Uma pega superior centrada facilita o transporte por uma única pessoa, uma vez que o centro de gravidade da carga pode permanecer abaixo da pega, mantendo a orientação da mala controlável. Duas pegas laterais facilitam o transporte com as duas mãos ou por duas pessoas e permitem manter uma mala larga mais próxima da horizontal.
| Condição do projeto | Pega única superior | Duas pegas laterais |
|---|---|---|
| Operador esperado | Normalmente, transportado por uma única pessoa | Transporte com as duas mãos ou por duas pessoas |
| Centro de gravidade com carga | Deve manter-se numa relação controlável abaixo do eixo de aderência | Pode ser colocado entre os dois pontos de elevação, mas a repartição da carga continua a exigir validação |
| Largura da caixa | Indicado quando um punho central proporciona um controlo estável | Útil quando uma caixa larga se torce ou inclina a partir de um ponto central |
| Utilização da superfície superior | A pega e a base ocupam a área superior | Mantém a parte superior disponível para empilhamento ou acesso nos casos em que o perfil lateral dobrado é aceitável |
| Movimentação interna de cargas | A inclinação pode deslocar tabuleiros ou ferramentas soltas se a fixação for inadequada | Consegue manter uma inclinação mais horizontal quando ambas as alças são levantadas em simultâneo |
| Estrutura de montagem | O painel superior deve transferir toda a carga de manuseamento para a estrutura da caixa | Ambas as zonas de montagem laterais necessitam de vias de transmissão de carga estruturais para a estrutura da caixa |
| Gestão da variação | Uma única posição das mãos define diretamente a forma de transportar a arma | Um dos lados pode ser levantado primeiro ou suportar mais carga do que o outro |
Um par de pegas laterais não é, por si só, mais seguro nem mais resistente. Altera a forma como os operadores controlam a caixa e cria duas zonas de fixação que têm de funcionar em conjunto.
Duas alças e repartição desigual da carga
A existência de duas alças não garante que cada uma suporte metade da carga. A repartição equitativa é apenas uma condição estática simplificada, que se verifica quando a caixa é suficientemente rígida, o centro de gravidade da carga está corretamente situado entre as alças, ambas as alças são levantadas ao mesmo tempo e os operadores mantêm alturas de elevação compatíveis.
Na prática, pode acontecer que uma pessoa levante primeiro, que um dos lados fique mais alto, que a mala se curve ou que o conteúdo se desloque. A primeira pega pode suportar, por um breve momento, a maior parte do peso antes de a segunda pega entrar em ação.
- Localize ambos os eixos de preensão em relação ao centro de gravidade da carga.
- Verifique se é possível levantar primeiro uma das alças durante a utilização normal.
- Verifique a rigidez torcional entre as zonas de montagem.
- Utilize a mesma altura de preensão definida, a menos que o método de manuseamento exija intencionalmente o contrário.
- Mantenha ambas as pegas afastadas das rodas, fechos, dobradiças, pés e acessórios externos.
- Defina a pior carga admissível para a alça, com base no método de elevação e no ensaio de validação do projeto, em vez de partir do princípio de uma repartição 50/50.
No caso de uma caixa rígida em equilíbrio estático, com o centro de gravidade da carga situado entre duas linhas de elevação:
R1 = Fg × b / L
R2 = Fg × a / L
- R1 — reação no comando 1.
- R2 — reação no comando 2.
- a — distância entre a alça 1 da corda de elevação e o centro de gravidade da carga.
- b — distância entre o centro de gravidade da carga e a alça da segunda corda de elevação.
- L — distância entre as duas cordas de elevação, em que L = a + b.
Este é um modelo preliminar de disposição estática. Parte do pressuposto de uma caixa rígida, levantamento simultâneo, conteúdo fixo e alturas de pega compatíveis. O levantamento começando por um dos lados, a torção da caixa, o movimento do conteúdo, as escadas ou movimentos desiguais do operador podem gerar uma carga transitória mais elevada em qualquer uma das pegas.
Compare a carga do projeto com a base de classificação real do fornecedor, e não apenas com o valor indicado no catálogo. Confirme se a classificação se aplica a uma alça ou a um par, a direção de tração, o dispositivo de fixação, o ponto de aplicação da carga, a duração, a deformação admissível e se o resultado é estático, de prova, de ruptura ou cíclico. O choque de levantamento e o levantamento com um lado primeiro continuam a exigir uma validação completa do caso.
Espaço para segurar à volta da caixa
A pega aberta necessita de um percurso de manuseamento adequado. Uma pega pode estar centrada sobre a caixa carregada e, mesmo assim, ser difícil de utilizar, porque os dedos entram em contacto com o painel, um fecho, a aba da tampa ou a base da pega.
Apuramento das mãos
- Espaço livre para os dedos e as articulações atrás do punho.
- Acesso com luvas, adequado ao ambiente de trabalho previsto.
- A abertura é suficiente para segurar o objeto sem ter de rodar o pulso para dentro do painel.
- Não existe qualquer ponto de aperto entre os braços dobráveis, a base e a superfície da mala.
Loja de ferragens nas proximidades
- Fechos de tampa e cilindros de dobradiça.
- Puxadores de gavetas, pés, rodas e protetores de cantos.
- Nervuras dos painéis, bainhas e elementos recuados.
- Etiquetas, comandos, saídas de cabos e aberturas de manutenção.
Não publique um valor universal de folga de preensão sem definir o punho, o tipo de luva, a população de utilizadores e o método de ensaio. Utilize a amostra real do punho na caixa destinada à produção.
Carregar o percurso na estrutura do caso
O local de montagem deve ligar o punho à estrutura da caixa de ferramentas, e não apenas a uma superfície plana que seja conveniente. Siga o percurso da carga:
Pega → braços dobráveis ou alça → pivôs e batentes → base de montagem → elementos de fixação → reforço local → estrutura da caixa de ferramentas.
As questões relativas à colocação incluem se a base da pega assenta sobre uma bainha, uma nervura, um trilho da estrutura, uma extrusão, uma placa de suporte ou uma zona de painel reforçado; se ambos os pontos de fixação transferem a carga para a mesma região estrutural; e se a pega superior levanta o corpo da mala ou apenas faz flexionar o revestimento da tampa.
- Uma pega resistente não reforça um painel de montagem frágil.
- Aproximar a pega de uma aresta estrutural pode melhorar o percurso da carga, mas pode reduzir o espaço livre para as mãos ou o espaço livre quando dobrada.
- A adição de reforço depois de a posição da pega ter sido fixada pode interferir com as ferramentas, as bandejas, os revestimentos ou a tampa.
- As duas pegas laterais requerem percursos estruturais compatíveis em ambos os lados da mala.
Quando a pega está montada na tampa
Uma pega superior montada numa tampa que se abre pode colocar o painel da tampa, a estrutura da tampa, os fechos, as dobradiças e a interface entre a tampa e o corpo dentro do percurso da carga de elevação. A pega pode permanecer intacta enquanto a tampa se deforma, um fecho se solta da caixa ou a junta do lado da dobradiça suporta uma carga indesejada. Antes de aprovar uma pega montada na tampa, identifique quais os componentes que transferem toda a força da caixa carregada para o corpo da caixa e verifique se a tampa não se pode abrir parcialmente durante o levantamento.
Numa alça com mola de retorno, a mola pode controlar a posição de repouso sem suportar a carga de elevação principal. O batente, a alça ou os braços dobráveis, os pivôs, a base, os elementos de fixação e a estrutura reforçada da caixa, quando ativos, devem proporcionar o percurso estrutural previsto. Não considere a resistência da mola nem a capacidade da alça de permanecer na posição vertical como prova da capacidade de elevação.
As especificações detalhadas relativas às dimensões da placa de suporte, à retenção dos elementos de fixação, ao encaixe da rosca, à deformação do painel e ao binário de instalação continuam a constar no guia de montagem para aplicações pesadas. Esta página limita-se a indicar onde deve ser localizada essa zona de montagem reforçada.

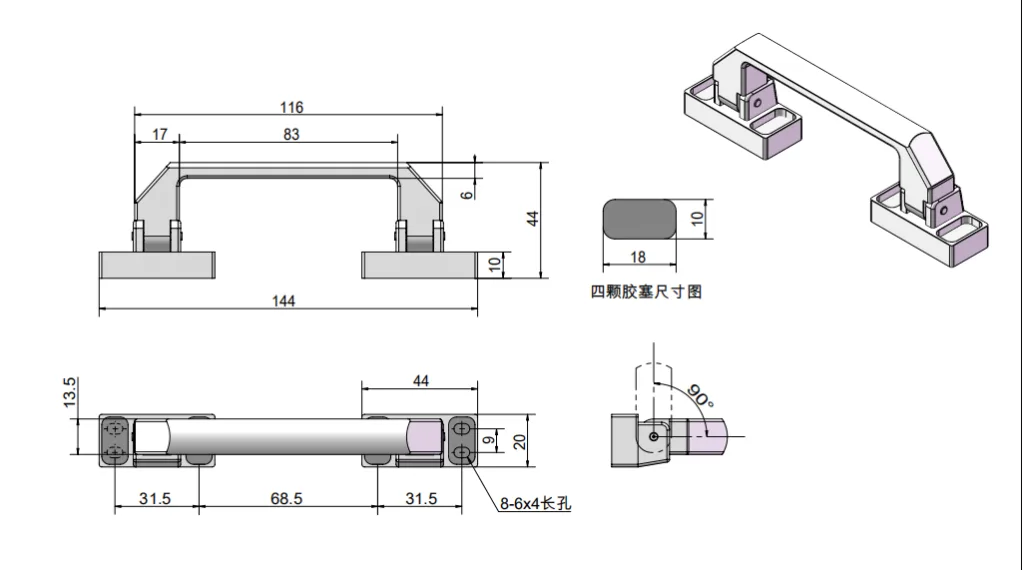

Envelope dobrado e desdobrado
“Dobrável” não significa que não haja qualquer saliência. Uma pega montada na superfície pode colocar o ponto de preensão próximo da mala, enquanto a base, os pivôs, os elementos de fixação ou o alojamento da mola continuam a ocupar o espaço de transporte.
Verifique se a alça permanece retraída durante o teste de movimento ou vibração definido pelo projeto. Uma mola de retorno pode perder a pré-tensão, sofrer desgaste ou provocar ruídos sem que haja danos visíveis na estrutura de elevação. A retenção na posição retraída e a resistência à elevação são critérios de aceitação distintos.
| Estado do Envelope | O que verificar | Porque é que é importante |
|---|---|---|
| Arrumado | Projeção da base, perfil do punho, caixas dos pivôs, cabeças dos elementos de fixação e posição de recuo | Determina o empilhamento, a embalagem, a disposição nas prateleiras e o espaço livre entre caixas adjacentes |
| Parcialmente implementado | Entrada de dedos, força da mola, zonas de aperto e interferência com componentes próximos | Determina se o operador consegue alcançar a pega completa em segurança |
| Totalmente implementado | Ângulo de preensão, trajetória da mão, borda da caixa, tampa, fecho e posição do pulso | Determina a postura adequada para o levantamento e se a pega atinge um ponto de apoio estável |
| Abertura da tampa da caixa | A pega, a tampa, a dobradiça e o fecho movem-se em conjunto | Impede que a pega, quer esteja aberta ou retraída, bloqueie o acesso |
| Transporte e armazenamento | Caixas adjacentes, calhas de prateleiras, sistemas de fixação de veículos, protetores de cantos e embalagens | Confirma que o identificador permanece dentro dos limites reais do sistema |
| Vibração ou movimento | Se a pega permanecer retraída ou se bater contra a zona de espaço livre | Uma pega móvel pode tornar-se uma saliência inesperada, mesmo que o modelo estático se encaixe |

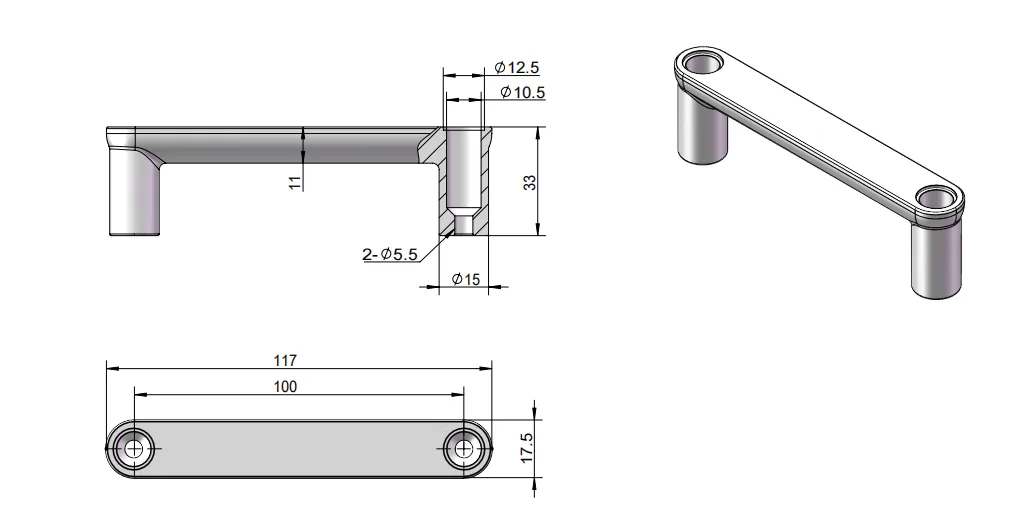

A pesquisa de produtos para opções de montagem à vista e embutidas faz parte da categoria de pegas dobráveis. O posicionamento só deve ser finalizado depois de se conhecerem a base, o pivô, o ângulo de desdobramento e o perfil de recolhimento do modelo real.
Validar o caso «Fully Loaded»
Nãoavalie a pega como um componente isolado. Utilize a caixa destinada à produção, a disposição interna, a pega definitiva, a estrutura de montagem definitiva, os fechos, as dobradiças, os pés ou as rodas e o método de elevação efetivo.
| Verificação de validade | Provas a registar | Parar e corrigir se |
|---|---|---|
| Elevação inicial | Direção e magnitude da inclinação da caixa à medida que a carga se afasta da superfície de apoio | A mala gira bruscamente ou o conteúdo desloca-se |
| Atitude de liderança | Ângulo estável ao longo do percurso previsto e da postura do operador | O utilizador deve corrigir continuamente a posição com o pulso ou com o ponteiro dos segundos |
| Condição «primeiro o manípulo único» | Reação da caixa quando um dos lados de uma configuração com duas alças é levantado primeiro | Um suporte, painel ou pega suporta uma carga concentrada não prevista |
| Operação com duas alças | Altura relativa da caixa, torção e controlo do operador | As prateleiras para malas ou o suporte de uma mala suportam visivelmente mais carga |
| Acesso ao punho | Liberação perfeita durante a implantação e a elevação | Os nós dos dedos entram em contacto com a caixa ou continua a existir um ponto de aperto |
| Zona de montagem | Forma do painel, estado dos elementos de fixação, reforço e marcas de verificação | O painel fica amolgado, rachado, solto ou separa-se da estrutura |
| Base de avaliação dos fornecedores | Classificação por pega ou por par, direção de tração, dispositivo de fixação, ponto de carga, tipo de ensaio, duração e deformação admissível | A classificação do catálogo não pode estar relacionada com a direção da carga instalada nem com a estrutura de montagem da caixa |
| Captação dinâmica | Resposta da caixa durante os eventos de recolha, entrega, movimentação ou manuseamento definidos no projeto | Um choque, o levantamento começando por um dos lados ou o movimento do conteúdo provoca uma carga inesperada numa pega, num painel, num trinco ou numa dobradiça |
| Conteúdos e fechos | Movimentação de utensílios, tabuleiros, gavetas, tampa e fechos | As deslocações internas de massa ou um fecho acarretam uma carga indesejada |
| Envelope dobrado | Espaço livre em relação à embalagem, à prateleira, ao sistema de fixação no veículo e às caixas adjacentes | A base ou o punho permanecem fora do limite permitido |
| Repetir a operação | Desdobramento consistente, postura de transporte, ação de dobragem e retenção | A posição, o atrito, o ruído ou a retenção na posição de arrumação alteram-se de forma inesperada |
O projeto deve definir a disposição das cargas, a sequência de elevação, o percurso, o número de repetições, os limites de aceitação e a inspeção pós-ensaio. Um esquema preliminar não constitui aprovação da amostra. A aprovação da amostra não equivale à aprovação da produção, a menos que a caixa, o conteúdo, o reforço, os acessórios e o processo de montagem sejam controlados e repetíveis.
Enviar o layout da caixa de ferramentas carregada
Forneça o desenho da caixa de ferramentas, a massa carregada, o centro de gravidade nominal e o envelope de CG fiável, a disposição interna dos componentes, a direção de transporte prevista, o método de elevação por uma ou duas pessoas, a secção do painel, o reforço disponível, a base de classificação do fornecedor, os requisitos de espaço para a pega e o envelope dobrado. Estes dados permitem à HTAN analisar um modelo de pega dobrável específico para o projeto e a localização de montagem.
FAQ
A pega da caixa de ferramentas deve ser montada no centro visual?
Não por defeito. A localização deve ser analisada tendo em conta o centro de gravidade da arma carregada, a orientação pretendida para o transporte, a estrutura do coldre, o espaço livre para o punho e o envelope quando dobrado. O centro visual de um cartucho vazio pode não proporcionar uma posição estável para o transporte da arma carregada.
Cada uma das duas alças da caixa de ferramentas suporta metade da carga?
Apenas numa situação idealizada, com uma caixa suficientemente rígida, o centro de gravidade corretamente posicionado entre as pegas e ambas as pegas levantadas à mesma altura e ao mesmo tempo. Na prática, o manuseamento pode exercer mais carga num dos lados; por isso, verifique a pior sequência de levantamento plausível.
Será que uma pega superior é melhor do que duas pegas laterais?
Nenhuma das duas configurações é universalmente melhor. Uma pega superior pode ser adequada para o transporte por uma única pessoa, quando a mala carregada permanece controlável abaixo da pega. Duas pegas laterais podem ser adequadas para malas largas, levantamentos por duas pessoas ou aplicações que exijam que a superfície superior fique livre, mas a repartição da carga e as duas zonas de fixação ainda carecem de validação.
Uma pega dobrável permite obter uma superfície com perfil nulo?
Não necessariamente. As bases montadas à superfície, os pivôs, os elementos de fixação e os alojamentos das molas podem continuar a sobressair quando o punho está dobrado. Utilize o envelope do modelo real ao verificar o empilhamento, a embalagem, as prateleiras e as caixas adjacentes.
É possível aprovar a colocação utilizando uma caixa de ferramentas vazia?
Um teste com o estojo vazio pode confirmar o ajuste básico e o movimento, mas não permite comprovar a postura durante o transporte com carga, a repartição da carga, o movimento do conteúdo, a resposta dos painéis nem o controlo por parte do operador. A validação final deve utilizar a distribuição de carga prevista para a produção ou um lastro representativo.
A posição da pega dobrável da caixa de ferramentas está pronta para ser aprovada quando o envelope do centro de gravidade (CG) com carga, a linha de elevação efetiva, as reações de uma ou duas pegas, o método de elevação, a estrutura de montagem, o espaço livre para as mãos e o envelope dobrado descreverem, todos, o mesmo caso pretendido para a produção.
