A tampa de proteção deve ser selecionado com base no comportamento exigido ao conjunto completo da tampa, e não apenas pelo nome do produto. Uma tampa de equipamento pode ter de permanecer em qualquer ângulo de funcionamento, parar numa posição de serviço repetível, dispor de assistência à abertura, fechar sem cair, caber no interior de um armário com espaço limitado ou combinar vários destes requisitos.
A terminologia pode ser confusa, uma vez que nomes diferentes descrevem diferentes dimensões de seleção. Paragem livre e ângulo fixo descreva onde é que a tampa fica presa. Atrito, assistência por molae amortecimento descreva como o movimento é travado ou facilitado. Telescópico e duplo descrever a arquitetura e o invólucro de instalação. Estes termos não devem ser tratados como uma simples lista de tipos de suportes de tampa intercambiáveis.
Este guia de pilares fornece o mapa de seleção. Ajuda os engenheiros dos fabricantes de equipamento original (OEM) a definir o comportamento necessário, a identificar a página de comparação correta, a recolher a geometria necessária para o dimensionamento e a verificar o conjunto instalado, sem depender de alegações não comprovadas relativas à vida útil ou à carga.
Mapa de seleção rápida de suportes para tampas
| Eixo de seleção | Opções principais | Questão de decisão |
|---|---|---|
| Comportamento de retenção | Paragem livre, ângulo fixo ou várias posições definidas | A tampa tem de permanecer num ângulo qualquer que seja prático ou tem de regressar a uma posição de funcionamento repetível? |
| Controlo de movimento | Atrito, assistência por mola, amortecimento ou um mecanismo combinado | A tampa tem apenas de ficar fechada, ou o mecanismo também tem de reduzir o esforço necessário para a abrir ou controlar a velocidade de fecho? |
| Arquitetura | Telescópico, dobrável em duas partes, articulado ou outra configuração específica do projeto | A prioridade é um curso de funcionamento longo, um espaço reduzido quando dobrado ou um método de montagem específico? |
| Geometria de dimensionamento | Massa da tampa, centro de gravidade, eixo da dobradiça, amplitude de abertura e pontos de fixação | Que binário e que curso deve o mecanismo instalado suportar ao longo de todo o movimento? |
| Segurança e verificação | Estadia única, estadias duplas, apoio secundário ou retenção específica para um projeto | O que acontece se a suspensão deixar de ter apoio e o que é que o protótipo tem de demonstrar antes de ser aprovado? |
Distinção importante: Uma tampa pode pertencer a várias categorias ao mesmo tempo. Por exemplo, um produto pode apresentar um comportamento de paragem livre por atrito, incluir assistência por mola e utilizar uma arquitetura dupla. Selecione cada eixo separadamente.
Comece pelo comportamento pretendido da tampa
Antes de comparar produtos, descreva o que a tampa deve fazer quando o operador a soltar. Este requisito de comportamento é mais útil do que uma especificação como “suporte de tampa para serviços pesados” ou “suporte hidráulico”, uma vez que pode ser verificado no protótipo.
| Comportamento exigido | Pergunta para confirmação | Consequência da seleção |
|---|---|---|
| Mantém-se em qualquer ângulo de trabalho | Que parte do intervalo de abertura deve permanecer estável sem apoio das mãos? | Investigar o comportamento de paragem livre e verificar a deslizamento em vários ângulos. |
| Parar num ângulo repetível | O ângulo de manutenção é determinado pelo acesso, pelas ferramentas, pelas proteções ou pelo equipamento adjacente? | Estude as opções de posicionamento em ângulo fixo ou com travamento. |
| Reduzir o esforço necessário para abrir | Qual é o nível de assistência do operador necessário e em que parte do percurso? | Considere a utilização de uma mola de apoio ou de outro mecanismo de equilíbrio de forças. |
| Evitar o fecho repentino | A tampa tem de descer lentamente, ou basta evitar que caia de forma descontrolada? | Considere o amortecimento, o comportamento da mola-amortecedor ou a retenção secundária. |
| Feche sem aplicar força excessiva | O operador consegue ultrapassar o mecanismo quando este se encontra próximo da posição fechada? | Verifique a curva de força completa, e não apenas o apoio na posição aberta. |
| Encaixa-se em espaços reduzidos | Qual é o volume disponível quando a tampa está totalmente fechada? | A arquitetura e o invólucro dobrado podem influenciar a escolha. |
| Mantenha-se em segurança caso um componente se solte | A perda de apoio poderia colocar uma pessoa em risco ou danificar o equipamento? | Considere a utilização de um suporte duplo, de um sistema de retenção secundário ou de um método de segurança específico para o projeto. |
Um requisito completo pode combinar várias linhas. Por exemplo, uma tampa de inspeção com abertura superior pode exigir um esforço de abertura reduzido, um posicionamento com paragem livre entre os ângulos de fecho e de manutenção e uma descida controlada perto do fecho. Nenhuma etiqueta de produto, por si só, transmite estas três necessidades.
Escolha o comportamento de retenção

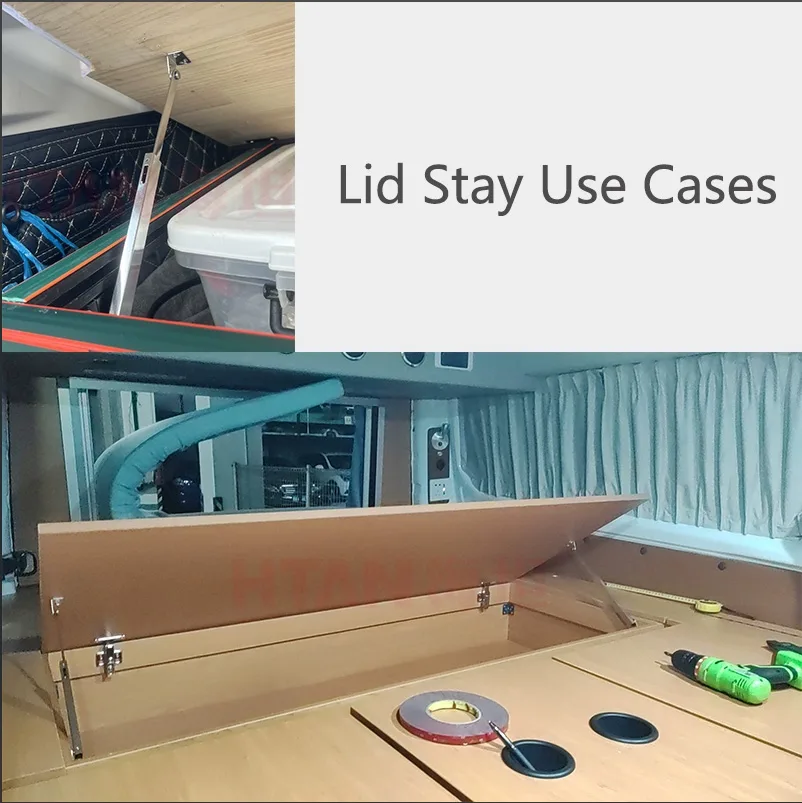

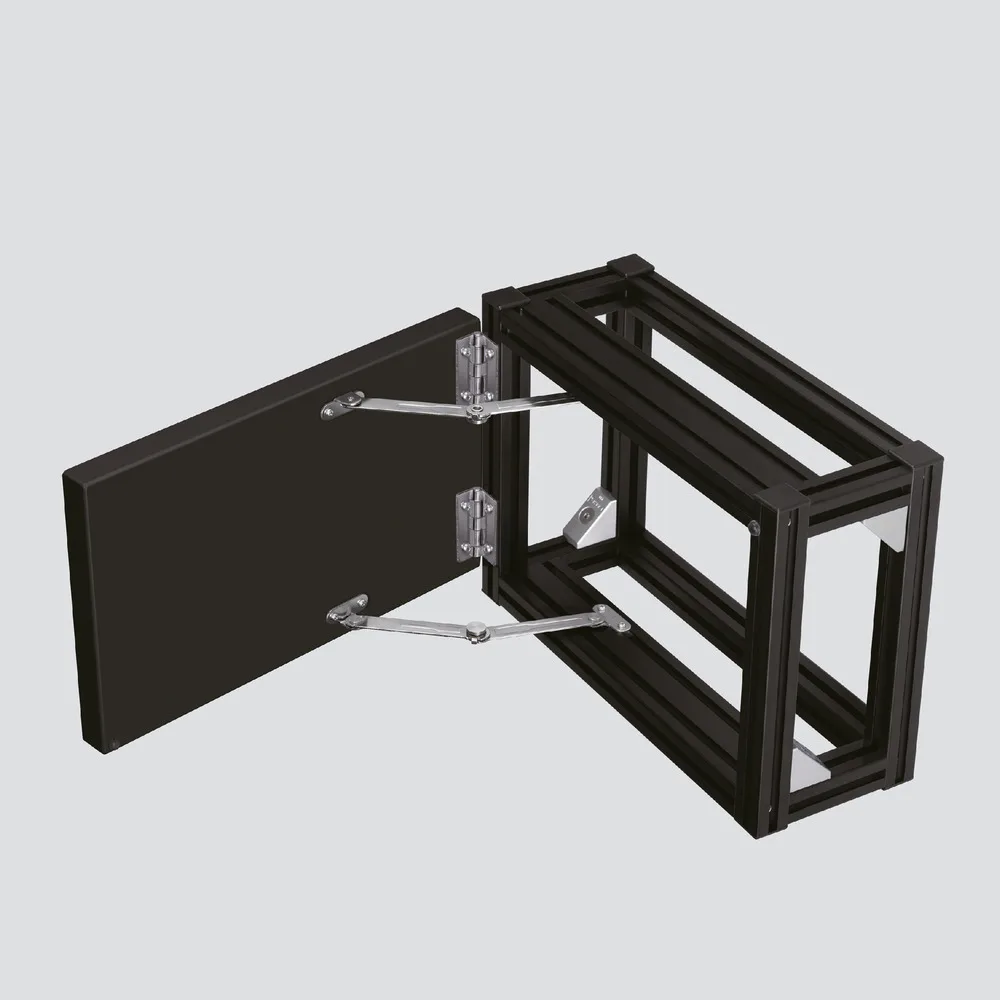

Comportamento de paragem livre significa que a tampa pode permanecer em várias posições dentro de um intervalo de funcionamento definido. O mecanismo deve proporcionar um binário de resistência suficiente para equilibrar a tampa nessas posições, permitindo, ao mesmo tempo, que o operador a mova sem esforço excessivo. O comportamento exigido deve ser indicado como um intervalo angular utilizável, em vez de “mantém-se em qualquer posição”, uma vez que o desempenho nas proximidades das posições totalmente fechada e totalmente aberta pode variar.
Comportamento em ângulo fixo significa que a tampa foi concebida para parar numa posição de manutenção definida ou em várias posições distintas. Isto pode melhorar a repetibilidade nos casos em que uma tampa tenha de permanecer afastada de uma área de trabalho, alinhar-se com uma ferramenta de manutenção ou evitar interferências com equipamento nas proximidades. O ângulo de paragem, o método de libertação, a tolerância e a direção da carga devem ser definidos.
Um requisito de paragem livre e um requisito de ângulo fixo não devem ser combinados de forma aleatória. Um privilegia o posicionamento flexível; o outro privilegia a localização repetível. A comparação específica entre suportes para tampas de paragem livre vs. de ângulo fixo aborda esta decisão com maior pormenor.
Escolha o método de controlo de movimento
O método de controlo de movimento determina a sensação da tampa durante a abertura e o fecho. Deve ser selecionado separadamente da posição de retenção.
| Função do mecanismo | O que faz | O que isso não garante automaticamente |
|---|---|---|
| Atrito | Resiste ao movimento relativo e pode manter a tampa em várias posições. | Isso não reduz automaticamente o esforço necessário para abrir uma tampa pesada. |
| Assistência na primavera | Fornece uma força capaz de compensar parte da força gravitacional exercida pela tampa. | Não controla automaticamente a velocidade de fecho nem mantém todos os ângulos. |
| Amortecimento | Controla a velocidade do movimento e pode reduzir os movimentos bruscos. | Não suporta automaticamente a carga estática da tampa. |
| Combinação de mola e amortecedor | Pode auxiliar o movimento e controlar a velocidade no âmbito de um único conjunto. | A sua curva de força, curso, comportamento em função da temperatura e geometria de montagem ainda carecem de revisão no âmbito do projeto. |
Uma tampa fácil de abrir pode, mesmo assim, fechar-se demasiado depressa. Uma tampa que fecha suavemente pode, mesmo assim, exigir que o operador a mantenha no ângulo de serviço. Um mecanismo de atrito pode fixar bem, mas parecer demasiado pesado se o binário da tampa for elevado. A comparação entre suportes de tampa por fricção vs. suportes de tampa com mola e amortecedor deve ser utilizado quando a decisão principal consiste em manter a resistência em oposição ao movimento assistido e controlado.
Escolha a arquitetura adequada ao espaço disponível
O comportamento correto do movimento não é útil se a cortina não conseguir passar por todo o percurso de abertura e fecho. Verifique tanto o curso de abertura como o envelope quando dobrada antes de soltar os orifícios de montagem.
A arquitetura telescópica pode proporcionar um curso guiado longo num percurso relativamente direto, mas necessita de espaço suficiente para os comprimentos estendido e retraído e deve evitar cargas laterais. A arquitetura dupla pode ser dobrado num espaço fechado mais compacto, mas as articulações, os pivôs, a direção de dobragem e as zonas de aperto devem ser verificados ao longo de todo o movimento.
A seleção deve basear-se num estudo de envelope de varredura, e não apenas nas dimensões nominais em estado fechado. Verifique a folga em relação à chapa da tampa, ao rebordo da estrutura, à junta, à dobradiça, ao trinco, à cablagem, ao isolamento e aos componentes de manutenção. A comparação detalhada de suportes telescópicos vs. suportes dobráveis para tampas centra-se nas viagens e nos compromissos relacionados com o espaço dobrável.
Definir as dimensões de entrada antes de determinar o tamanho de um suporte de tampa
A massa da tampa, por si só, não é suficiente para determinar as dimensões. A exigência gravitacional varia em função do centro de gravidade, da localização do eixo da dobradiça, do ângulo de abertura e da geometria de montagem. Duas tampas com a mesma massa podem exigir um suporte muito diferente quando as suas dimensões ou a localização das dobradiças diferem.
| Dados obrigatórios | Porque é que é importante | Fonte |
|---|---|---|
| Massa total da tampa | Define a carga gravitacional do conjunto acabado, incluindo painéis, janelas, isolamento, ferragens e componentes incorporados. | Propriedades de massa do protótipo medidas ou do CAD controladas. |
| Centro de gravidade | Determina o braço de momento efetivo a partir do eixo da articulação. | Propriedades de massa do CAD ou medição do equilíbrio físico. |
| Localização do eixo da articulação | Controla o centro de rotação e a exigência de binário ao longo da amplitude de abertura. | Desenho de montagem publicado. |
| Intervalo de abertura exigido | Define os ângulos em que é necessário apoio, retenção, amortecimento ou libertação. | Requisitos relativos ao acesso ao equipamento e à assistência técnica. |
| Envelope de instalação fechado | Determina se o mecanismo pode dobrar-se ou retrair-se sem interferências. | Análise de embalagens 3D. |
| Zonas de montagem disponíveis | Controla a alavancagem do amortecedor, o curso, a direção da força e a carga no suporte. | Desenhos da tampa e da estrutura. |
| Uma ou duas estadias | Afeta a repartição de carga, a torção, a sincronização e a sensibilidade à tolerância. | Decisão relativa à estrutura e à embalagem. |
| Comportamento de libertação exigido | Define se a tampa permanece na posição, desce ou fecha com um movimento controlado quando solta. | Análise de riscos e usabilidade. |
| Ambiente operacional | Pode afetar o atrito, o amortecimento, a corrosão, as juntas, os lubrificantes e a escolha dos materiais. | Requisito ambiental específico do projeto. |
O guia especializado sobre calcular o binário para um suporte de tampa explica a geometria e o processo de cálculo. Esta página principal não repete, intencionalmente, a fórmula completa nem o exemplo resolvido.
Verificar a geometria de montagem e o percurso da carga
O suporte, os suportes de fixação, os elementos de fixação, o revestimento da tampa e a estrutura formam um único percurso de carga. Um mecanismo com as dimensões corretas pode, mesmo assim, apresentar um desempenho insatisfatório se o suporte se dobrar, os orifícios de montagem se deslocarem ou o painel da tampa se torcer devido a um apoio assimétrico.
- Pontos fixos e móveis: definir qual dos suportes permanece no quadro e qual se desloca com a tampa, incluindo a orientação do pivô.
- Interferência na posição fechada: Certifique-se de que o suporte não entra em contacto com a junta, o fecho, a dobradiça, a cablagem, o isolamento ou o mecanismo de retorno da tampa.
- Inversão por ponto de equilíbrio ou mecanismo de inversão: Verifique se a articulação não entra numa geometria instável, a menos que esse comportamento seja intencional.
- Rigidez do suporte: transferir a força para uma parte reforçada da tampa e da estrutura, em vez de para uma chapa sem apoio.
- Retenção dos elementos de fixação: Confirme o tamanho do orifício, a distância até à borda, o encaixe da pastilha ou da porca, o suporte de apoio e o acesso para a montagem.
- Sincronização de dupla permanência: verifique a tolerância, a torção da tampa, o atrito desigual e a possibilidade de um dos lados atingir o seu limite primeiro.
- Zonas de compressão e de aprisionamento: verifique todo o percurso da articulação durante a abertura, o fecho, a instalação e a manutenção.
Regra de montagem: Não defina os orifícios do suporte com base apenas num desenho do catálogo. Confirme a cinemática completa da tampa em CAD ou num dispositivo protótipo ajustável e, em seguida, verifique a rigidez real do painel e a disposição dos elementos de fixação.
Ajustar o suporte da tampa ao comportamento da aplicação
Denominações de aplicações como “tampa de máquina” ou “armário elétrico” são demasiado genéricas para determinar o mecanismo. A mesma família de equipamentos pode incluir uma aba de inspeção leve, uma tampa pesada com isolamento, uma tampa de manutenção que é frequentemente aberta e um painel de acesso protegido. Em vez disso, deve-se adequar o mecanismo de retenção ao comportamento pretendido.
| Comportamento da aplicação | Direção da seleção | Foco da verificação |
|---|---|---|
| Tampa de inspeção leve utilizada em ângulos de trabalho variáveis | Um suporte de fricção com paragem livre pode ser um ponto de partida adequado. | Deslizamento, esforço de manobra e alcance de retenção. |
| Aconcordou-se a abertura de um posto de trabalho recarregável | Suporte de ângulo fixo ou de posição definida. | Repetibilidade do ângulo de paragem, método de libertação e carga do suporte. |
| Tampa mais pesada que requer um esforço menor para abrir | Dispositivo com mola ou com mola e amortecedor. | Aplique força ao longo de todo o movimento e durante o esforço de fecho. |
| Tampa que não deve fechar-se bruscamente | Amortecedor, amortecedor de mola ou controlo secundário específico do projeto. | Velocidade de fecho, comportamento em função da temperatura e impacto no fim do curso. |
| Curso de abertura longo com percurso de instalação direto | Arquitetura telescópica. | Comprimento estendido, carga lateral e distância ao solo com o sistema retraído. |
| Espaço fechado de acesso restrito | Arquitetura de ligação dupla ou outra arquitetura de ligação compacta. | Envelope dobrado, folga do pivô e zonas de aperto. |
| Tampa larga sensível à torção | Suporte duplo ou mecanismo central, sujeito a análise estrutural. | Repartição de cargas, sincronização e rigidez torcional da tampa. |
| Consequências graves em caso de perda do apoio | Apoio secundário específico do projeto ou retenção redundante. | Comportamento em caso de falha única e os critérios de aceitação de segurança definidos. |
Verifique o suporte da tampa instalado
Um ensaio com um componente solto não comprova o desempenho da tampa instalada. A validação deve ter em conta a massa real da tampa, o centro de gravidade, a dobradiça, os suportes, os elementos de fixação, as juntas, os componentes adjacentes e o ambiente de funcionamento.
| Ponto de verificação | O que observar |
|---|---|
| Manter a posição | A tampa mantém-se dentro do intervalo angular exigido sem qualquer deslizamento inaceitável? |
| Primeira jogada | O operador a quem o equipamento se destina consegue mover a tampa suavemente, sem aplicar força excessiva nem acelerar bruscamente? |
| Comportamento de encerramento | A tampa desce como previsto, sem cair de forma descontrolada nem exercer uma força de fecho excessiva? |
| Comportamento no fim do curso | Os batentes, as ligações, os suportes e os elementos de fixação evitam impactos ou sobrecargas nos limites? |
| Estabilidade da montagem | Os suportes, as inserções, os elementos de fixação e os painéis mantêm-se alinhados sem sofrerem deformações permanentes? |
| Operação com duas estadias | Ambos os lados movem-se em sincronia, sem encravamentos, torções ou contacto desigual nas paragens? |
| Liquidação encerrada | O mecanismo dobrável evita interferências com a vedação, o fecho, a cablagem, o isolamento e o conteúdo do invólucro? |
| Operação repetida | O comportamento continua a ser aceitável após a sequência de ciclos definida pelo projeto? |
A contagem de ciclos, a temperatura, a carga, a velocidade, o estado da lubrificação e os limites de aceitação devem provir do projeto real ou de dados verificados do fornecedor. Não converta uma alegação genérica sobre o ciclo, sem fundamentação, num critério de aprovação do produto.
Fluxo de trabalho para a seleção do suporte da tampa
- Defina o que acontece quando o operador solta a tampa (ver “Começar pelo comportamento exigido da tampa”).
- Selecione «paragem livre», «ângulo fixo» ou outro comportamento de retenção definido (ver “Escolher o comportamento de retenção”).
- Decida se é necessário atrito, assistência, amortecimento ou uma combinação destes elementos (ver “Escolher o método de controlo de movimento”).
- Confirme o curso disponível em posição aberta e o envelope dobrado em posição fechada (ver “Escolher a arquitetura para o espaço disponível”).
- Recolher os dados relativos à massa, ao centro de gravidade, ao eixo de articulação, ao ângulo de abertura e à zona de montagem (ver “Definir os parâmetros de entrada antes de determinar as dimensões de um suporte de tampa”).
- Incorporar o percurso de transmissão de carga da fixação e do suporte na estrutura da tampa e da moldura (ver “Verificar a geometria de montagem e o percurso da carga”).
- Verificar a aderência, o esforço, o fecho, a folga e o comportamento estrutural no protótipo instalado (ver “Verificar o suporte da tampa instalado”).
Cenário de Engenharia de Compósitos
Trata-se de um cenário de engenharia hipotético criado para explicar a lógica de seleção. Não se trata de um registo de projeto de um cliente nem de uma declaração relativa a testes de produtos.
Um fabricante de equipamento original (OEM) está a desenvolver uma tampa de manutenção com abertura superior para equipamento industrial. O pedido inicial limita-se a indicar: “Fornecer um suporte para uma tampa de 5 kg.” Essa informação é insuficiente, uma vez que não identifica o centro de gravidade, o eixo da dobradiça, o ângulo de funcionamento, as zonas de montagem, o comportamento de retenção necessário nem os requisitos de fecho.
A equipa de engenharia define, em primeiro lugar, o comportamento. A tampa deve permanecer em vários ângulos de funcionamento durante a inspeção, o operador não deve ter de suportar todo o peso durante a abertura e a tampa não deve cair rapidamente quando solta, perto do fecho. Isto aponta para um comportamento de paragem livre, combinado com assistência e movimento controlado, em vez de uma simples paragem fixa.
O armário fechado tem um espaço interno limitado, pelo que a equipa compara os envelopes de movimento de uma disposição telescópica e de uma disposição em duas partes. Uma disposição em duas partes parece mais fácil de integrar, mas as articulações aproximam-se de um canal de cablagem durante o fecho. A posição do canal é ajustada antes de se definirem os orifícios do suporte.
A equipa confirma então a massa total da tampa e o centro de gravidade a partir da montagem CAD finalizada, seleciona as zonas de montagem preliminares e verifica as cargas dos suportes. É utilizado um dispositivo de fixação ajustável para testar várias combinações de pontos de montagem antes de se aprovarem os orifícios de produção.
A avaliação do protótipo mede o esforço de abertura, a estabilidade de fixação em vários ângulos, o comportamento de fecho, o espaço livre quando dobrado, o movimento do suporte e a sincronização entre os lados esquerdo e direito. A recomendação preliminar só é considerada aceitável depois de o conjunto instalado cumprir os critérios específicos do projeto.
FAQ
Qual é a diferença entre um suporte de tampa e uma mola a gás?
Um suporte de tampa é uma categoria funcional mais ampla utilizada para apoiar, segurar, limitar ou controlar uma tampa ou cobertura. Uma mola a gás é um dos possíveis dispositivos de assistência à força. Normalmente, proporciona força de extensão e pode incluir amortecimento, mas não proporciona automaticamente o mesmo comportamento de retenção, posicionamento em ângulo fixo, geometria dobrada ou disposição de montagem que todos os suportes de tampa.
O «free-stop» é o mesmo que «fricção»?
Não. O termo «free-stop» descreve o comportamento pretendido: a tampa pode permanecer em várias posições dentro de um intervalo definido. O atrito é um dos mecanismos que pode proporcionar esse comportamento. Um projeto do tipo «free-stop» também pode combinar o atrito com molas, amortecedores, articulações ou outros elementos.
Uma tampa consegue suportar o peso de qualquer outra tampa?
Não. A adequação depende da massa total da tampa, do centro de gravidade, da posição do eixo da dobradiça, do ângulo de abertura, dos pontos de fixação, do comportamento de retenção necessário e da capacidade de força ou binário do suporte específico. A mesma massa da tampa pode gerar exigências muito diferentes quando a geometria se altera.
Quando é que se devem utilizar duas travas de tampa?
Pode ser adequado utilizar dois apoios no caso de uma tampa larga, flexível ou sensível à torção, ou quando a carga tiver de ser distribuída por ambos os lados. O projeto deve ter em conta a sincronização, a tolerância, a distribuição desigual da carga, a rigidez dos suportes e o risco de um dos lados ficar preso antes do outro.
Por que é que uma tampa continua a deslocar-se ligeiramente após a instalação?
As possíveis causas incluem capacidade de fixação insuficiente, um ponto de montagem incorreto, uma alteração do centro de gravidade, flexão do suporte, movimento dos elementos de fixação, contaminação da superfície, desgaste, efeitos da temperatura ou uma incompatibilidade entre o mecanismo selecionado e o comportamento de fixação exigido. Efetue um diagnóstico da geometria instalada antes de substituir o suporte por um com uma capacidade nominal superior.
Que informações devo enviar a um fornecedor de suportes para tampas?
Envie o desenho da tampa, a massa total da tampa, a localização do centro de gravidade, a posição do eixo da dobradiça, o ângulo de abertura necessário, o contorno do espaço fechado, as possíveis zonas de montagem, a disposição com um ou dois suportes, o comportamento de retenção e fecho exigido, a frequência de acesso, as condições ambientais e os critérios de aceitação do protótipo.
Seleção final do suporte da tampa
Uma especificação fiável de um sistema de retenção de tampa distingue cinco aspetos: comportamento de retenção, controlo de movimento, arquitetura, geometria de dimensionamento e verificação após a instalação. Termos como «paragem livre», «atrito», «mola-amortecedor», «telescópico» e «duplo» descrevem diferentes aspetos da solução e não devem ser tratados como designações concorrentes numa única lista.
Definir as funções que a tampa deve desempenhar, recolher os dados reais relativos à massa e à geometria, verificar toda a área de varredura, criar um percurso de carga estável para o suporte e verificar o conjunto final. A seleção do produto deve seguir esses requisitos. Analisar as opções disponíveis opções de suportes para tampas industriais após a documentação do comportamento pretendido e das entradas de montagem.
