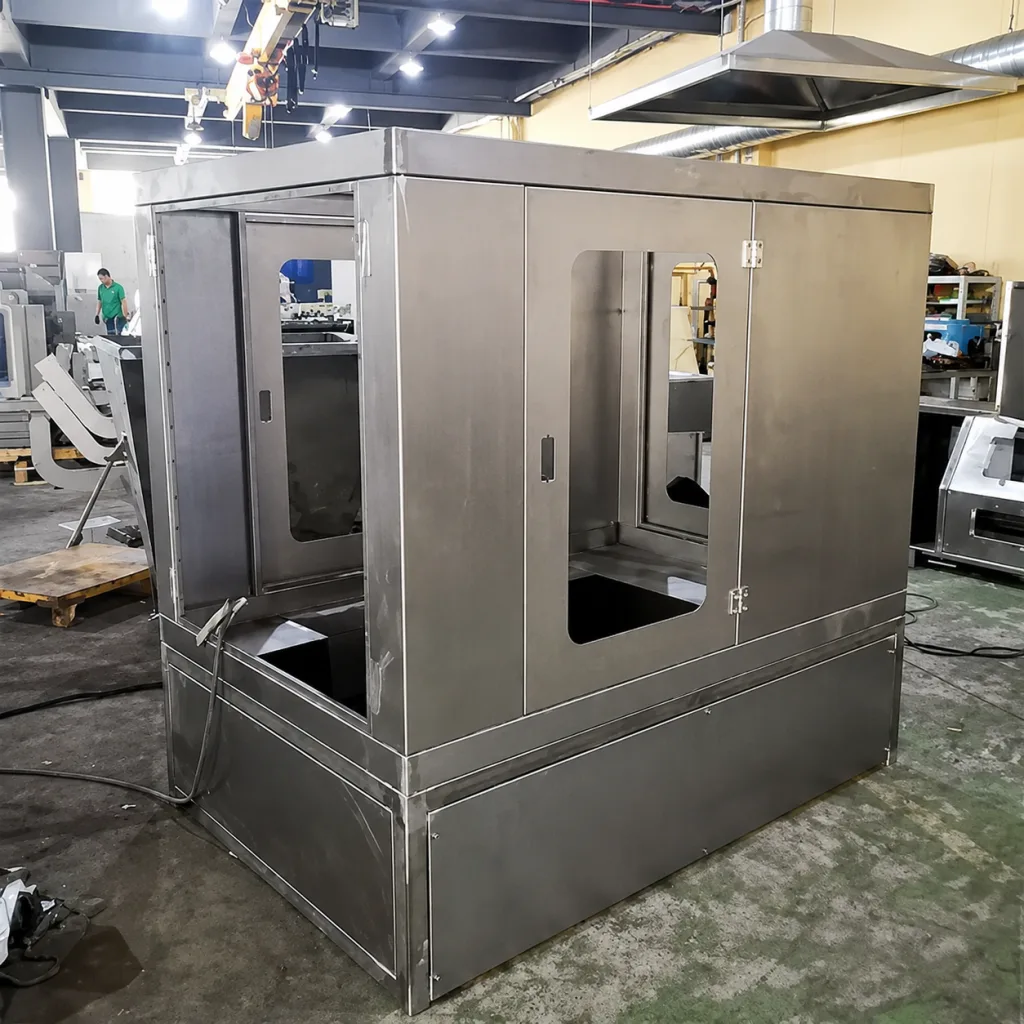

용접식 기계 프레임 도어 경첩: 하중 및 정렬

기계용 도어는 카탈로그상 허용 하중을 충족하는 경첩을 사용하더라도 제작 과정에서 문제가 발생할 수 있습니다. 도어는 임시 용접 후에는 제대로 맞물리다가, 최종 용접 후에는 끼일 수 있습니다. 래치는 용접대 위에서는 정렬이 맞을 수 있지만, 기계 프레임이 완성된 후에는 맞지 않을 수 있습니다. 또한, 별도의 프레임 부재들이 서로 다른 방향으로 수축할 경우, 원래 직선이었던 경첩 축이 휘거나 어긋날 수도 있습니다.

For 용접식 기계 프레임 도어 경첩, 경첩은 구조 시스템의 한 부분에 불과합니다. 도어의 질량, 무게 중심, 프레임의 강성, 보강재, 경첩 축의 위치, 고정 장치 설계, 용접 순서, 래치 위치, 용접 후 변형 등이 서로 조화를 이루어야 합니다.

이 가이드에서는 제작 전에 해당 시스템을 정의하는 방법과, 용접, 도장, 최종 기계 조립 후 이를 검증하는 방법을 설명합니다. 목표는 단순히 경첩을 프레임에 용접하는 데 그치는 것이 아닙니다. 목표는 하중을 견디고, 자유롭게 회전하며, 지정된 닫힘 위치로 복귀하고, 래치, 씰 또는 인터록과 정렬 상태를 유지하는 문을 제작하는 것입니다.

용접된 기계 프레임 도어 경첩 적층 구조부터 시작하기

단순히 경첩 모형과 도어 무게만 가지고 작업을 시작해서는 안 됩니다. 기계의 경첩 쪽을 가로지르는 단면도부터 시작하십시오. 이 단면도에는 경첩 배럴과 주 기계 프레임 사이의 모든 구조적 층이 표시되어야 합니다.

일반적인 적층 구조에는 직사각형 튜브, 성형된 프레임 플랜지, 도어 외판, 내부 도어 프레임, 보강판, 경첩 날개, 용접부, 개스킷 리턴, 보호 메쉬 또는 외장 커버 등이 포함될 수 있습니다. 실제 조합은 프로젝트별로 다릅니다.

핵심적인 문제는 문에 가해지는 하중이 구조용 프레임 부재에 전달되는지, 아니면 유연한 외피에서 흡수되는지 여부입니다. 얇고 지지대가 없는 패널에 두꺼운 경첩을 용접한다고 해서 견고한 문 구조가 만들어지는 것은 아닙니다. 경첩 자체는 손상되지 않은 채로 남아 있을 수 있지만, 패널은 용접 부위 주변으로 휘어질 수 있습니다.

적층 도면에는 어떤 부분이 구조적 요소이고 어떤 부분이 외관용 요소인지 명확히 표시해야 합니다. 도장된 판재 가장자리는 경첩을 배치하기에 편리해 보일 수 있지만, 제작 기준면 역할을 하기에는 충분히 안정적이지 않을 수 있습니다.

문 하중을 구조용 기계 프레임에 반영하십시오

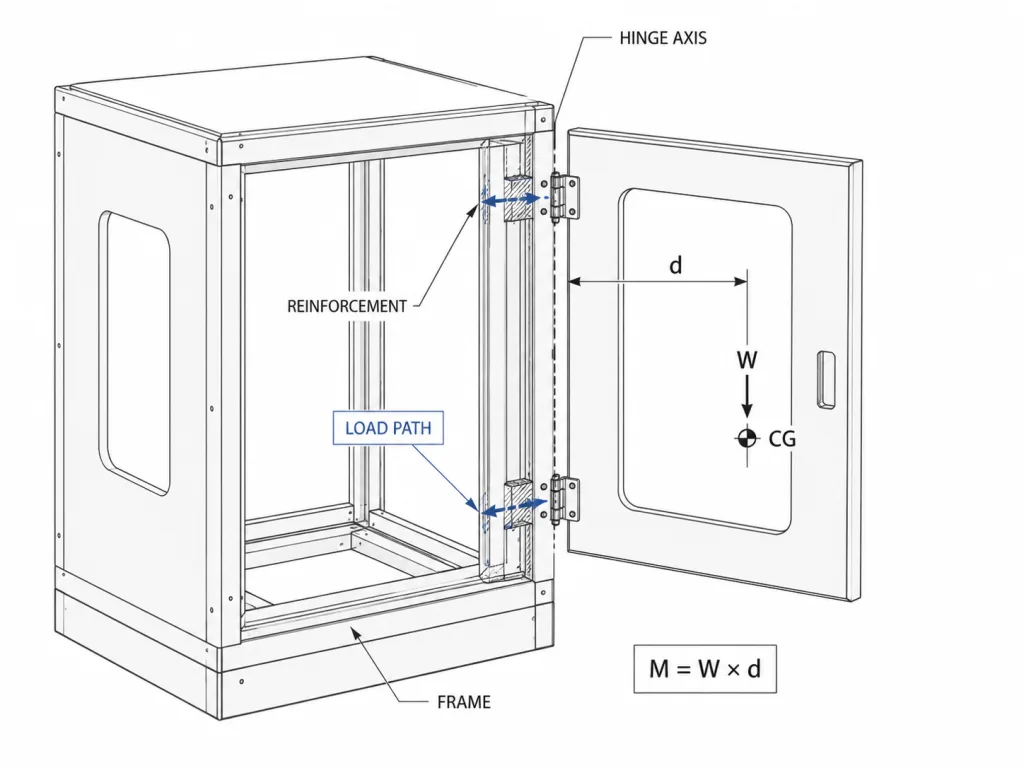

이동식 도어 전체 조립체는 경첩 축을 중심으로 모멘트를 발생시킵니다. 이를 설명하는 유용한 첫 번째 관계식은 다음과 같습니다:

문에 가해지는 모멘트는 경첩 핀, 너클 또는 배럴, 경첩 날개, 용접부, 보강재 및 프레임 부재를 거쳐 전달되어야 합니다. 이 연결 고리의 어느 부분에서든 약한 부분이 있다면, 경첩 핀이 충분히 굵더라도 처짐이나 영구적인 변형이 발생할 수 있습니다.

다음 하중 경로 관련 문제들을 검토하십시오:

• 각 힌지 리프는 구조용 프레임 부재에 직접 연결되어 있습니까?
• 문 쪽 날개는 내부 프레임에 하중을 가하는 건가요, 아니면 외부 판재에만 하중을 가하는 건가요?
• 힌지 부근에서 프레임 벽이 휘거나 뒤틀리거나 오일캔 현상이 발생할 수 있나요?
• 보강재가 용접부 옆에서 갑작스럽게 끝나서 강성 변화가 급격하게 발생하는가?
• 상단 경첩 부위는 도어의 모멘트에 의해 발생하는 분리력에 견딜 수 있습니까?
• 경첩이 고정된 상태에서도 진동으로 인해 주변 프레임이 움직일 수 있습니까?

문 질량, 지레 팔, 경첩 간격, 반경 방향 하중, 축 방향 하중 및 안전 계수에 대한 상세한 계산은 별도의 산업용 도어 경첩 하중 용량 가이드. 이 페이지에서는 용접된 하중 전달 경로를 정의하는 데에만 해당 결과를 사용합니다.

측정 가능한 힌지 축 및 기준점 체계 정의

여러 개의 용접된 경첩은 하나의 기능적 축을 중심으로 회전해야 합니다. 각 경첩을 눈대중으로 인근 판재 가장자리에 맞춰 배치할 경우, 하나의 직선 축을 이루지 않으면서도 개별적으로는 모두 적절한 위치가 세 군데나 나올 수 있습니다.

도면과 고정 장치는 안정적인 구조적 기준점을 바탕으로 경첩 축의 위치를 결정해야 합니다. 올바른 기준점 체계는 기계의 제작 및 설치 방식에 따라 달라지지만, 일반적으로 경첩 축을 프레임 개구부와 요구되는 문 닫힘 위치에 연결해야 합니다.

힌지 설계상 가능한 경우, 고정 바, 탈착식 정렬 핀, 가공된 위치 결정 부위 또는 공통 네스트를 사용하여 타크 용접 시 배럴을 한 축에 고정할 수 있습니다. 고정 장치는 각 힌지 리프의 바깥쪽 가장자리뿐만 아니라 기능적 회전축을 정확히 파악해야 합니다.

ISO 1101:2017 이 표준은 형상, 방향, 위치, 편심 등과 같은 기하학적 사양에 대한 기호 체계 및 해석 규칙을 제시합니다. 이 표준은 힌지 축 및 장착 기하학에 대한 명확한 도면 요구 사항을 지원할 수 있습니다. 다만, 용접 크기, 용접 절차, 열입력, 용가재 또는 허용 가능한 용접 불연속성에 대해서는 규정하지 않습니다.

고정 장치와 용접 순서를 통해 변형 제어하기

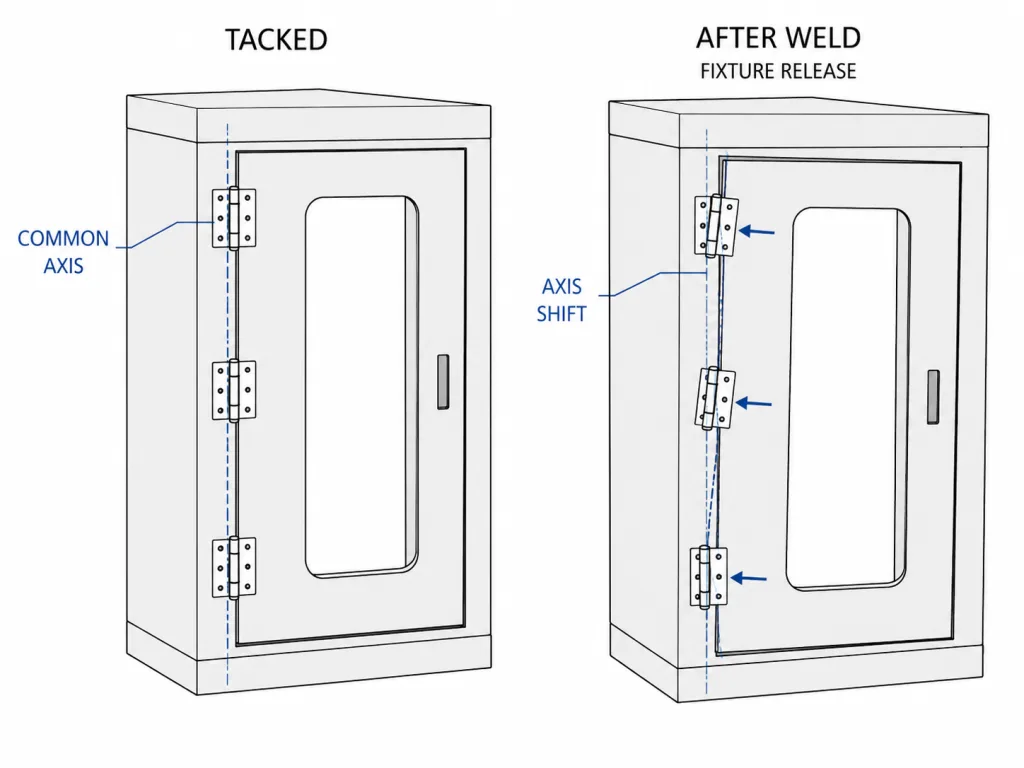

용접을 하면 경첩, 문, 보강재 및 문틀이 국부적으로 가열됩니다. 용접 금속과 주변 재료가 식으면서 수축하게 됩니다. 이러한 수축이 불균형하게 일어나면 경첩 날개가 당겨지거나, 경첩통이 회전하거나, 문 가장자리가 휘어지거나, 문틀 개구부가 뒤틀릴 수 있습니다.

용접 절차는 실제 재료, 이음매 형상, 두께, 힌지 설계 및 생산 공정에 맞춰 수립되어야 합니다. 일반적인 기사에서는 보편적인 용접 비드 길이, 전류, 용가재, 예열 온도 또는 용접 크기를 규정해서는 안 됩니다.

용접 파라미터가 확정되기 전에도 기계적 설계와 고정 장치를 통해 뒤틀림 위험을 줄일 수 있습니다:

1. 구조 기준점을 찾아주세요. 도면에 표시된 것과 동일한 기준점을 사용하여 기계 프레임과 도어를 고정하십시오.
2. 래치 측 스페이서 또는 점검 게이지를 장착하십시오. 경첩이 의도치 않게 위치를 결정하게 두지 말고, 필요한 닫힌 상태를 유지하십시오.
3. 모든 경첩을 하나의 공통 정렬 고정 장치에 배치하십시오. 최종 용접을 진행하기 전에 핀이 제대로 삽입되었는지 또는 자유롭게 회전하는지 확인하십시오.
4. 정밀하게 제어된 접합 용접을 실시하십시오. 임시 고정 후 축, 도어 틈새, 래치 위치 및 개방 동작을 다시 확인하십시오.
5. 적용 가능한 절차가 허용하는 범위 내에서 열 균형을 맞추십시오. 문 움직임 상태를 확인하기 전에, 문 한쪽 면이나 경첩 한쪽에만 모든 열 입력을 완료하지 마십시오.
6. 조립품이 정의된 검사 조건에 도달하도록 하십시오. 프레임이 고정된 상태이고 뜨거울 때만 정렬을 승인해서는 안 됩니다.
7. 고정 장치를 풀고 나서 다시 측정하십시오. 이 고정 장치는 클램프를 풀고 나서야 나타나는 잔류 응력을 감출 수 있습니다.

용접 전류가 힌지 핀, 부싱 또는 베어링 접합부를 전기 경로의 일부로 이용하지 않도록 용접 회로 반환 경로를 배치하십시오. 열에 민감한 부싱, 씰, 윤활제 및 탈착식 내부 부품의 경우에도 힌지 전용 설치 방법이 필요합니다.

힌지 하중이 프레임에 전달되는 지점에 보강재를 설치하십시오

보강은 하중을 주변 구조물로 전달할 때만 효과가 있습니다. 힌지 바로 아래에 작은 판을 추가하면 용접 부위의 두께는 두꺼워지지만, 인근 튜브 벽면, 성형 플랜지 또는 도어 외판은 여전히 자유롭게 휘어질 수 있습니다.

문 쪽과 문틀 쪽을 각각 따로 점검하십시오.

모든 기계 프레임에 일률적으로 적용되는 보강재 두께나 길이는 없습니다. 이 값은 전체 도어 모멘트, 경첩 간격, 프레임 단면, 강재 등급, 용접 형상, 진동, 충격 노출 정도 및 허용 변형량에 따라 달라집니다.

잎의 두께, 경첩 구조, 하중 및 전반적인 내구성 간의 광범위한 관계는 다음에서 다루고 있습니다. 고강도 산업용 힌지 가이드. 이 페이지에서는 선택한 힌지를 용접 프레임에 통합하는 방법에 중점을 두고 있습니다.

문이 닫혔을 때 생기는 틈을 래치, 씰 또는 인터록에 맞춰 조정하십시오.

용접된 경첩은 제작이 끝난 후에는 조정하기 어려워집니다. 따라서 최종 용접으로 경첩이 프레임에 고정되기 전에 닫힌 위치를 미리 설정해야 합니다.

올바른 닫힘 위치는 하나 이상의 인터페이스를 통해 제어될 수 있습니다:

• 문을 들어 올리지 않고도 맞물려야 하는 래치와 키퍼
• 균일한 접촉이 필요한 주변 개스킷
• 지정된 간격을 유지해야 하는 기계 보호 장치의 겹침 부분
• 스위치에 일관되게 삽입되어야 하는 인터록 액추에이터
• 문이 래치를 잘못 걸리게 되는 것을 방지하는 기계식 멈춤 장치
• 시각적 정렬이 필요한 인접한 패널 또는 인클로저 표면

설계상 명시적으로 해당 기능이 포함된 경우가 아니라면, 뒤틀린 용접식 문을 제자리에 맞추기 위해 래치를 사용해서는 안 됩니다. 과도한 닫힘 힘은 조립 과정에서 경첩 축의 오차를 가려버릴 뿐만 아니라, 그 문제를 래치, 프레임, 개스킷 또는 인터록으로 전가시킬 수 있습니다.

보호 도어의 경우, 도어를 완전히 열고 닫는 전 과정을 통해 인터록 기능을 테스트하십시오. 스위치가 기계식 도어 스토퍼 역할을 하지 않는지, 그리고 프레임의 진동이나 도어의 처짐으로 인해 액추에이터에 측면 하중이 가해지지 않는지 확인하십시오.

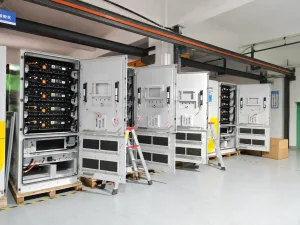

프레임 제작 및 표면 마감 후 정렬 상태를 재확인하십시오

문은 경첩 용접 직후 검사에서는 합격할 수 있지만, 조립이 완료된 기계에서는 불합격 판정을 받을 수도 있습니다. 이후 진행되는 프레임 용접, 보호 장치 부착, 리프팅, 기계 가공, 베이스 설치, 분체 도장, 도료 두께 증가 또는 재조립 과정은 경첩, 프레임, 래치 및 문 개구부 간의 최종적인 관계를 변화시킬 수 있습니다.

검사는 단 한 번만 실시하는 것이 아니라 실제 제작 순서에 따라 진행되어야 한다.

경첩에 탈착식 핀이나 정비 가능한 부품이 포함된 경우, 점검 시 제거 방향, 추출 가능한 공간, 고정 상태를 확인해야 하며, 배럴을 억지로 정렬하지 않고도 문을 다시 장착할 수 있는지 여부도 확인해야 합니다.

증상에 따라 용접 문 문제 진단하기

관찰된 증상은 대개 용접 조립체 중 어느 부분이 움직였는지를 나타냅니다. 경첩의 마모와 프레임 변형, 도어 휨, 용접부 이동, 래치 오작동 또는 코팅으로 인한 간섭을 구분하기 전에 경첩을 교체하지 마십시오.

용접 조립체의 경우, 수리를 위해 단순히 경첩을 교체하는 것만으로는 부족할 수 있습니다. 뒤틀리거나 약해진 프레임에 같은 경첩을 잘라내고 다시 용접하면 원래의 고장이 재발할 수 있습니다.

복합 공학 시나리오: 용접식 자동화 셀 서비스 도어

용접식 자동화 셀 프레임에 설치된 키가 큰 서비스 도어를 생각해 보자. 이 도어에는 시야창, 손잡이, 래치 연결 장치 및 안전 인터록 액추에이터가 장착되어 있다. 직사각형 튜브 프레임 부재에 따라 용접식 경첩 3개가 설치될 예정이다.

첫 번째 개념에서는 각 힌지 리프를 외부 튜브 벽면에 배치합니다. 힌지의 크기는 충분해 보이지만, 도면에는 내부 보강재나 공통 힌지 축 기준점이 표시되어 있지 않습니다. 각 힌지는 가장 가까운 판재 가장자리로부터 위치를 정합니다.

초기 조립 단계에서는 프레임이 용접 고정 장치에 고정된 상태에서도 도어가 제대로 맞습니다. 주변 기계 베이스가 완성되고 프레임의 클램프를 풀면, 래치 쪽의 틈새가 달라집니다. 도어의 하단 부분은 여전히 허용 범위 내에 있지만, 상단 래치는 도어를 안쪽으로 밀어주지 않으면 더 이상 끼워지지 않습니다.

기술 검토 단계에서 바로 더 큰 경첩을 지정해서는 안 됩니다. 먼저 다음 사항을 확인해야 합니다:

• 메인 프레임의 용접부가 식으면서 경첩 축이 이동했다
• 상부 튜브 벽의 국부 강성이 충분하지 않다
• 문 안쪽 프레임은 시야창의 무게를 경첩 선 쪽으로 전달하지 않습니다.
• 세 개의 경첩은 서로 다른 외관 관련 자료를 바탕으로 위치를 파악했다.
• 최종 프레임 위치가 확인되기 전에 래치와 인터록이 설치되었습니다.

개정된 설계안에는 공통 힌지 축 고정 장치, 튜브 구조물에 연결된 보강재, 래치 측에 정의된 닫힌 문 상태의 게이지, 그리고 힌지 용접 및 메인 프레임 완성 후의 검사 절차가 포함될 수 있습니다. 정확한 힌지 모델, 보강재 치수, 용접 절차, 공차 및 합격 기준은 여전히 프로젝트별로 결정됩니다.

용접식 기계 프레임 도어 기술 점검 목록

카탈로그 일치 여부는 예비적인 권장 사항입니다. 도면 및 하중 경로 검토는 엔지니어링 검토에 해당합니다. 샘플 승인을 위해서는 대표적인 용접 도어 조립품이 필요합니다. 양산 승인 시에는 승인된 도면, 용접 문서, 검사 방법 및 변경 관리 요건을 따라야 합니다. 여기서는 이러한 차이점을 간략히만 다루며, 보다 포괄적인 워크플로우에 대해서는 OEM 조달 프로세스에 관한 별도의 문서를 참고하는 것이 좋습니다.

자주 묻는 질문

용접된 도어는 시각적인 적합도가 아닌 측정된 형상에 따라 분리하십시오

용접된 기계 프레임의 도어 경첩은 도어 하중, 구조적 하중 경로, 경첩 축 기준점, 보강재, 닫힌 도어 인터페이스, 고정 장치 상태 및 검사 단계가 모두 동일한 도면 개정판에 반영된 후에야 해제되어야 합니다.

클램핑 상태에서 정사각형으로 보이는 것만으로는 충분한 증거가 되지 않습니다. 완성된 조립체는 최종 용접, 냉각, 고정 장치 해제, 주변 기계 프레임 완성, 표면 마감 및 최종 설치 과정을 거친 후에도 해당 프로젝트의 정렬 허용 범위 내에 머물러야 합니다.

실제 검수 기준은 간단합니다. 완성된 문이 래치를 억지로 누르거나, 인터록에 부하를 주거나, 문틀에 마찰을 일으키거나, 도장이나 개스킷을 이용해 제작 오류를 감추지 않고도 자유롭게 회전하며 요구되는 위치로 되돌아오는지 여부입니다.
